Рама, откуда взялась не помню, кто то отдал кажется.
Берём кусок задней панели от какого то блока, он уже имеет сетевой выключатель, два предохранителя и разъём под компьютерный кабель, подгоняем его по месту и закрепляем болтами.
Внутри делаем разводку подключения для двух трансформаторов
Силовой трансформатор от Днипро-14, от шасси отрезаем лишнее, вешаем диодный мостик прямо на выходные клеммы, в подвал засовываем конденсаторы. От первичной обмотки отводим провод с вилкой для соединения с задней панелью.
Втыкаем его в корпус и закрепляем. Крепиться будет всего одним болтом, я всегда стараюсь различные блоки крепить с помощью различных втычек, а фиксировать намертво одним ключевым болтиком, и теперь чтобы вытащить всё это достаточно открутить болтик и вытащить вилку, т.е. "входит, выходит".
Берём второй трансформатор лишь с той разницей что он правосторонний, т.е. колодка у него выведена на другую сторону. Этот трансформатор тоже с Днипро-14 только с экспортного варианта для Японского рынка, у которого все блоки стоят зеркально нашему, и катушки крутились в другую сторону.
Втыкаем второй транс и также закрепляем его болтом.
Вот что получается на сегодняшний день.
Теперь о главном, выбор схемы. Можно конечно взять схему оконечника от того же Днипро-14 и слегка доработав, а именно убрав регуляторы тебра оставить её но пересмотрев различные варианты решил обратиться за помощью к форумчанам.

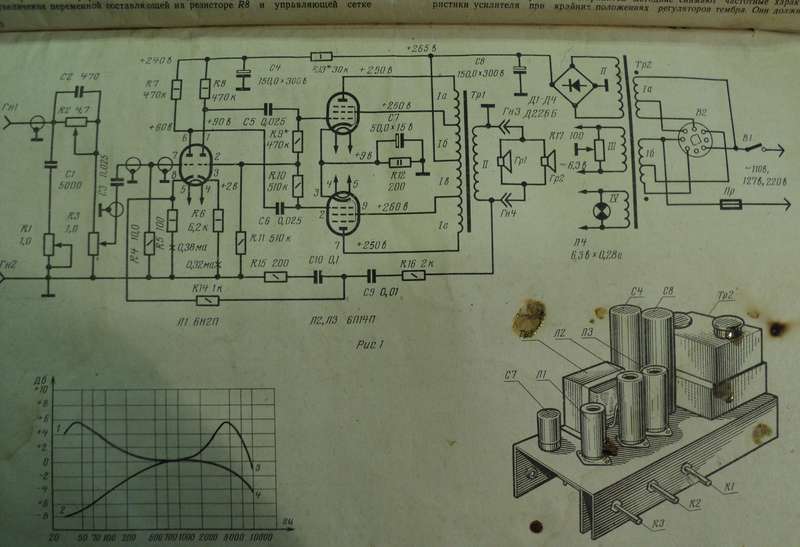

Итак схема Днипро
Вторая схема ультралинейного усилителя, как мы видим в них много общего, но все таки различия есть.
И идея третьего варианта похищена у уважаемого Phlanger с его доработками (да простит он меня за это)
""""""питалка:
ТСШ170, с него ~130 Вольт в удвоитель (470 мкФ x 200 Вольт x 2 шт.) ==> Др0.4-0.34, 220 мкФ x 200 Вольт x 2 шт. (два последовательно, выравнивающие резисторы по 330 кил 0.25 Ватта) - питание вых. каскада ==> R9 на 5.6 кил 2 Ватта - 220 мкФ x 200 Вольт x 4 шт (две последовательных пары в параллель, выравнивающие резисторы по 330 кил 0.25 Ватта) - питание предв. каскадов
6Н2П греется от обмотки накала кинескопа, остальные от "толстой"
изменения в схеме:
R5 C4 выкинуты
C9 выкинут
C10 200 пик, R14 20 кил, параллельно R10 воткнут конденсатор на 33 пикоФарады
R7 = R8 = 33 кила
C3 220 мкФ
вместо R13-18-19-20 и C7 в катод каждой 6П14П воткнуто по 330 Ом и 220 мкФ на 25 Вольт. На верхних концах этих 330 Ом по 12 Вольт
C2, C3, R9 общие на оба канала
у обмоток накала один какой попало конец заземлён
итого на хх питание вых. каскада (на C12) 330 Вольт, питание предв. каскадов (на C3) 290 Вольт, трансформаторы от Ригонды, полоса от 30 до 20 тыщ - снизу на мощности 1/4 от макс. завала нет, сверху на макс. мощности завал менее 2 дБ
макс. мощность 12 Ватт
в кои-то веки нечто с автосмещением работает примерно так, как написано в книжке""""""
Теперь вопросы на котрорые надеюсь с вашей помощью получить ответ, т.к. как я мягко говоря не силён в теории лампосторения.
1. На последних двух схемах я так понимаю присутствует ООС, т.е. отводка от выходного трансформатора и через R14 и С6(С10) на лампу 6Н2П, в схеме Днипро такой отводки нет, что она даёт и нужна ли вообще.
2. В схеме Phlanger анод 6Н2П соединён напрямую с сеткой второй половинки этой лампы, а в схеме №2 "ультралинейного" между ними воткнут конденсатор С2 0,022 и кним добавлен резистор на 1М(R5) который через R6 соединён с катодом, для чего это сделано.
3. В схемах №2 резисторы R8-R9 и №3 R10-R11 по 470К сразу соединены с массой, а в схеме Днипро аналогичные резисторы (330К) соединяются с ногой №7 лампы 6Н2П и на массу уходят через резистор R48 200К.
Хотелось бы понять эти отличия по схемам, и конечно выбрать одну из них для реализации.
Что касается различного напряжения анодного питания для этих трёх схем я думаю можно решить, ведь у Днипровских трансов остаётся незадействованная верхняя по схеме обмотка, присоеденив которую к основной анодной можно повысить напряжение. Сейчас на холостом ходу выпрямители выдают по 390в., но с лампами наверно просядет, если будет мало тогда попробую подключить дополнительную обмотку.
Ещё вопросик, что вообще даёт повышенное анодное напряжение, только прирост мощности или вообще повышается качество усилителя?
Да, и 6н2п крайне капризная лампа, ставьте 6н1п. ИМХО. По напряжению анода - всегда смотреть даташит и допустимый ток. Иначе лампу спалить как 2 пальца об... И очень следите за напругой на накалах, потому что недокал и перекал - смерть лампам.
С такими познаниями...
Я молчу.
