Ремонт потенциометра. Очень очень скучная тема)))

[Ирина]

Всем доброго дня.
Один хороший человек подкинул проблему, которую решить довольно затруднительно.
Заключается она в том, что нарушено надежное соединение между гетинаксовым пяточком и осью резистора. Каждая деталь теперь живет своей независимой друг от друга жизнью и единственное что их удерживает так это завальцовка.
Первым решением было достать заветную коробочку и заменить инвалида. Но увы, запасы оказались не вечны.
Вторым - просверлить отверстие и вставить заклепку. Однако с другой стороны мешает кольцевой контакт среднего вывода.
Так что внимательно выслушаю ваши предложения.
Да, незабываем, что ни гаража, ни тем более токарного станка нет.





Заранее благодарю.
*Приготовила ручку, блокнотик и умное выражение лица*

[Андрей Н]

Здравствуйте, Ирина,

А если капнуть суперклеем между гетинаксом и металлической шайбой?

Если не получится: Какой резистор нужен и какая длина оси?

[figma]

Можно эпоксидную "шляпку" попробовать...Но и суперклея пожалуй ,будет достаточно.
Лучше конечно гель-суперклей. Но для полного счастья надо бы обеспечить зазор между шайбой и гетинаксом , залить клей , а потом опять завальцевать.

[Ы]

Обычно заклепанный конец оси имеет небольшой осевой люфт- это нормально.
если заклепанная часть померла - засверливаете ось (со стороны контакта) диаметром 1.5 мм в ем режете резьбу М2 и крепите шайбу с контактом винтом М2 на краске.
Диаметр оси переменника 6 мм - вполне хватит.

[Alexaund]

Скажите пожалуйста. а серая шайба между завальцовкой и "гетинаксовым пятачком" с чем вращается - с осью или пятачком? и из какого материала?

[Ы]

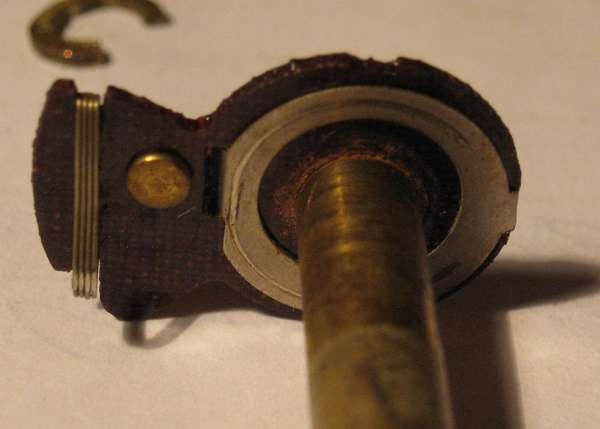

она стальная, текстолитовая шайба - для установки подвижного(центрального) контакта и отвязки подвижного контакта от оси(эл контакта нет) и вращается она вместе с осью и текстолит шайбой - неужели не понятно из фото?

[Ирина]

Андрей Н, а суперклей человеческую глупость выдержит?
Думаете, прокатит? Что то я ... переживаю (с) Наша Раша.
figma в тот и беда, что зазора нема. Человеческий волос не пролезает.
Уважаемый Ы
А можно попросить наглядный материал для лучшего усваивания урока?
А без резьбы никак? Барашек и плашек не имею.


Alexaund у шайбы с осью мертвая хватка.

[Леонид]

GG
Вы лучше признайтесь от чего потенциометр.Похож от приемников типа ВЭФ.

[Tokarev]

У ВЭФов - обычно с выключателем

[Arbikov]

Ну если он уже разобран, то просто заменить всю подвижку. Если конечно ось совпадает.

[IS]

Можно фото токопроводящей дорожки без оси? Из объяснения не понятно ,что нарушено - электрический контакт или мех. соединение.

[Леонид]

обычно с выключателем

Да,да это я уже увидел.

[Ы]

Ну ребяты,... приносите - сделаю...
Решений - 3
1. - см выше
2. заменить всю ось от любого СП-II,СПI подходящей длины - предполагаю что конструктив одинаковый.
3. Снимаем заклепку - пилим хвост увеличив высоту выступа, клепаем или паяем к шайбе(стальной) применяя активный флюс - перед этим на длину выпиленного- пилим шлицовкой кольцевую канавку для фиксирующей шайбы (со стороны лица оси)
Граждане - ну ведь решеия эти на поверхности лежат я так переменники сдваивал

[Jeekim]

А если тонким сверлом вот здесь "поцарапать"? Не насквозь, а просто, чтоб остались углубления и на стальной и на текстолитовой шаибе. И потом туда каплю эпоксидки. И так в нескольких (в четырёх местах).

[Ы]

только следует помнить что подвижный контакт отжимает ось в сторону противоположную лицу - ни один клей на такой площади не удержит. + к этому адгезия у текстолита - никакая
Типа я вас уговариваю... ну делайте что хотите.

[Ы]

пока мы тут обсуждаем я бы уже сделал
на худой конец и шайбу можно изготовить из стеклотекстолита (заново) если там отверстие разболталось.

[Ирина]

Похож от приемников типа ВЭФ.

Не угадали.

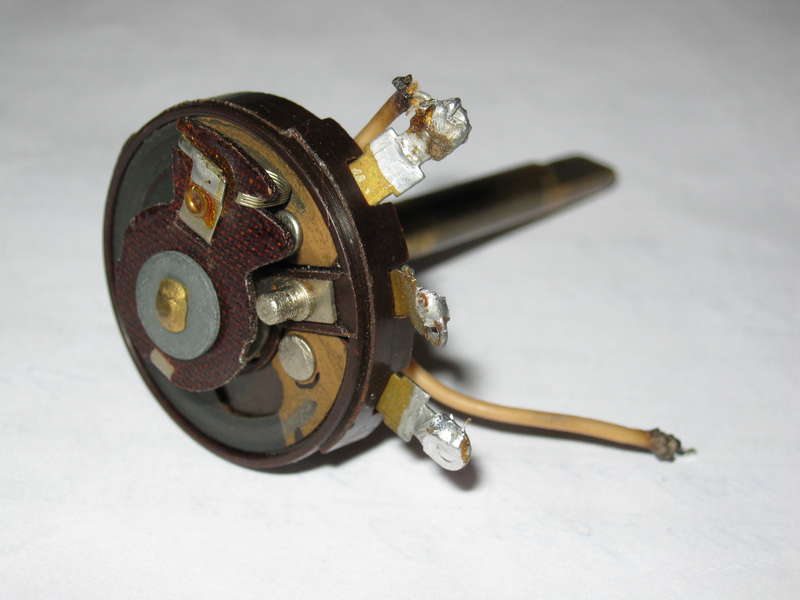

Можно фото токопроводящей дорожки без оси?

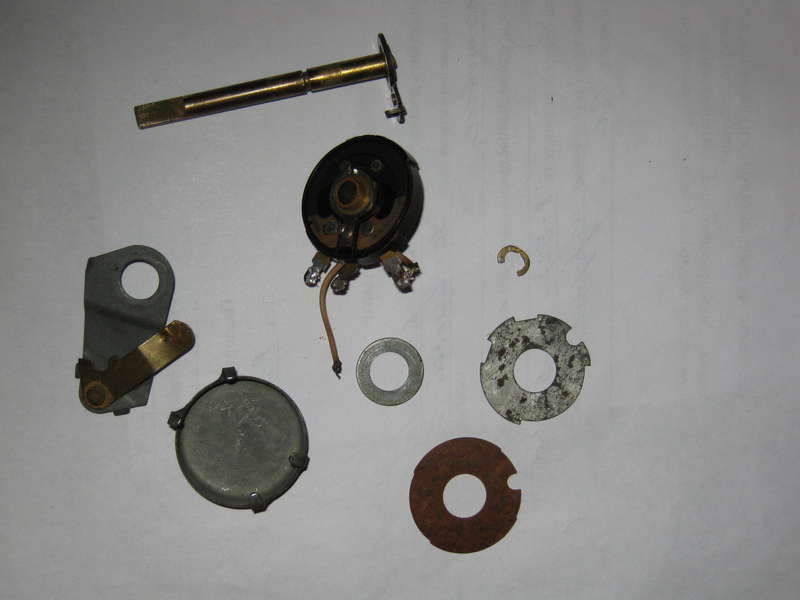

Легко!

Мои запасы с выключателем

У ВЭФов - обычно с выключателем

Ага. Только гранаты у них другой системы.


Точно!!!!
*Хлопает себя по лбу.*
Ну надо же, до чего автомотизм доводит.
Пошла другую коробку доставать.

[Ирина]

Пошла другую коробку доставать.

Облом
Спасибо всем за консультацию . Закачиваю информацию в мозг
О результатах доложу.

[yuriy]

Всем доброго дня.
Один хороший человек подкинул проблему, которую решить довольно затруднительно.
Заключается она в том, что нарушено надежное соединение между гетинаксовым пяточком и осью резистора. Каждая деталь теперь живет своей независимой друг от друга жизнью и единственное что их удерживает так это завальцовка.
Первым решением было достать заветную коробочку и заменить инвалида. Но увы, запасы оказались не вечны.
Вторым - просверлить отверстие и вставить заклепку. Однако с другой стороны мешает кольцевой контакт среднего вывода.
Так что внимательно выслушаю ваши предложения.
Да, незабываем, что ни гаража, ни тем более токарного станка нет.





Заранее благодарю.
*Приготовила ручку, блокнотик и умное выражение лица*

Ирина, дам совет, но он немного хлопотный, но с гарантированным результатом.
Аккуратно спилить развальцовку, снять стальную шайбу. Снять гетинаксовую накладку, (Можно и не снимать) но лучше все же снять.
Заклеить с одной стороны отверстие малярным скотчем. Вставить ось гетинаксовую шайбу, предварительно слегка смазав ось литолом, совсем немного. Потом закрепить все это так, чтобы не болталось и заполнить пустоту эпоксидной смолой, Дать полимеризоваться. Аккуратно вытащить ось, излишки смолы снять надфилем. Собрать потенциоиметр. Это конечно муторно и хлопотно. Можно еще найти такой же модели потенциометр и снять с него эту шайбу, но так его еще и найти надо.

[IS]

Так все-таки непонятно, механический или электрический контакт плох? Если электрический в заклепке на токосъемнике, то улучшить его можно шваркнув пару раз молотком через подходящий по диаметру болтик и подложив такой же болтик с обратной стороны. Если механический на оси - тот же рецепт - молоток.

[Ирина]

yuriy
Основная загвоздка в пропилах на оси под контрошайбу. А так бы хоть сейчас заменила.
Но вещица не моя, а владелец уважаемый человек. Просил сохранить все по максимому - приемнику почти 65 лет.
Постучала молотком по завальцовке. Вроде держится. Но есть сомнение.
Зарядила дрель миллиметровым сверлом. Надеюсь, получится с первого раза.

[Ы]

Да причем тут электрика? заклепка не имеет эл контакта с "токосьемником" и не должна иметь.
Предположу, что разбито отверстие в текстолит. поводке под крепление на оси - это неудивительно за столько лет.

[Arbikov]

Просил сохранить все по максимому - приемнику почти 65 лет.

Пусть сам тогда делает.
Просто заменить гетинаксовую хреновину и не мучиться.

[Ирина]

Предположу, что разбито отверстие в текстолит. поводке под крепление на оси - это неудивительно за столько лет.

В точку!

[yuriy]

yuriy
Основная загвоздка в пропилах на оси под контрошайбу. А так бы хоть сейчас заменила.
Но вещица не моя, а владелец уважаемый человек. Просил сохранить все по максимому - приемнику почти 65 лет.
Постучала молотком по завальцовке. Вроде держится. Но есть сомнение.
Зарядила дрель миллиметровым сверлом. Надеюсь, получится с первого раза.

Удачи.
Тоже была проблема с потенциометром в Риге 10, там он с пружинным контактом внутри. А приемнику столько же, сколько и мне. Уже 56.
Восстановил.

[ageks]

В автомагазинах есть токопроводящий клей.."замазать" около заклепки по гетинаксу

[подводник]

GG
Вообще то цианакрилат,выдерживает человеческие глупости,если он настояший(цена начинается от 110р) если есть надпись профешшенел,еще лучше,им стоматологи протезы клеят,там нагрузки поболе.

[ageks]

Наконец я въехал..
Как бы сделал я...
Просверлил в стальной шайбе и гетинаксе два отверстия ближе к оси..выгнул по оси стальную проволку типа скрепки от степлера..изнутри вставил и пропаял по шайбе...
тут только механика...клеи бессильны..
Вы можете конечно намотать под шайбу чего нибуть...сделать типа фрикциона....
А пропил делается легто в шураповерте (дрели)...накрайняк просверлить дырку на месте пропила и квоздик загнуть

[yuriy]

Наконец я въехал..
Как бы сделал я...
Просверлил в стальной шайбе и гетинаксе два отверстия ближе к оси..выгнул по оси стальную проволку типа скрепки от степлера..изнутри вставил и пропаял по шайбе...
тут только механика...клеи бессильны..
Вы можете конечно намотать под шайбу чего нибуть...сделать типа фрикциона....
А пропил делается легто в шураповерте (дрели)...накрайняк просверлить дырку на месте пропила и квоздик загнуть

Не получится, так как снизу находится скользящий контакт, и именно там, где планируется дырки скерлить и проволоку всовывать.

[kvn]

На фото изображен регулятор громкости или тембра, совмещенный с выключателем. Судя по тому, что на подвижном контакте нет соответствующего выступа, можно сделать вывод, что эта деталь подвергалась ремонту и ось с пружинящим контактом стоит не родная.
Дефект, когда гетинаксовая пластинка разбалтывается или вообще теряет фиксацию с осью, встречается у владельцев с немерянной силой в руках:).
Вариантов решения несколько.
1. Поставить другое сопротивление с номиналом +- 50%. Работать будет.
2. Разобрать другое сопротивление, которое с выключателем и взять оттуда ось вместе с крышкой-выключателем и поставить их на ремонтируемое сопротивление.

Ремонтировать разболтанную ось, взятую с другого сопротивления, не имеет смысла.

[leha67]

просто расклепать попробовать ... апотом еще клея капнуть
или засверлить не насквозь около шайбы и капнуть каплю олова...можно в нескольких местах

[Rik]

Андрей Н, а суперклей человеческую глупость выдержит?
Думаете, прокатит? Что то я ... переживаю (с) Наша Раша.
figma в тот и беда, что зазора нема. Человеческий волос не пролезает.
Уважаемый Ы
А можно попросить наглядный материал для лучшего усваивания урока?
А без резьбы никак? Барашек и плашек не имею.


Alexaund у шайбы с осью мертвая хватка.

По следам затёртости видно, что разбито отверстие в текстолите. Тут кардинальный ремонт нужен. Делал подобное так, аккуратно надфилем по бокам спиливал металл с наклёпа, чтобы максимально сохранить длину оси. Снимал текстолит и опиливал остаток посадочного места на оси под плотную посадку разбитого отверстия. Понятно, что текстоит садился глубже, поэтому спиливал для компенсации потери высоты резьбу крепления резистора по торцу. Можно также новую канавку пропилить надфилем (чечевицеобразным) под стопорное кольцо.

[Acamaz]

А чем потенциометр от переменного резистора отличается?

[Riverbluesman]

Ира, можно попробовать все заделать холодной сваркой.

[Ирина]

kvn
вы не реаниматологом работаете?
Здорово получается воскрешать умершие темы.
Ось заменила, взяла с донора.
Холодная сварка на текстолите не держится. Проверяла.

[бабай]

держится ............ если его зашкурить и обезжирить

[Ирина]

Ладно, в любом случае проблема давно решена.
