Телевизор Старт-2: ищу транс генератора кадров

[e.glu]

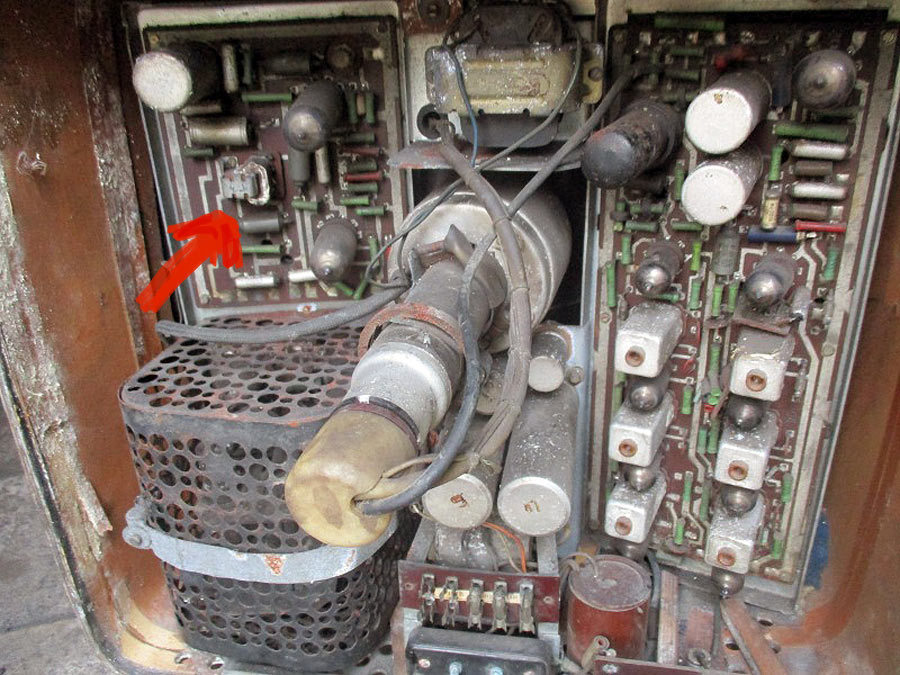

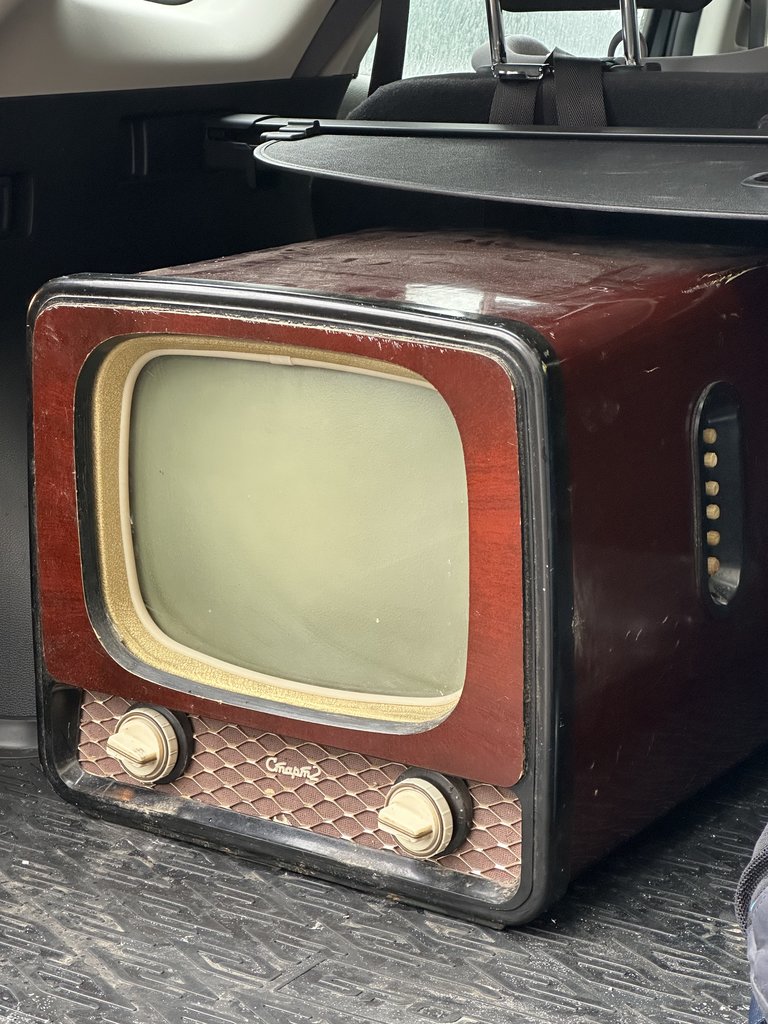

Привет, друзья! У меня очередной проект. В неплохом состоянии, но был мышиным домиком. И они погрызли в нем лишь одну вещь - обмотку транса в генераторе кадров (тр-3)
Трансформатор внешне странненький - сердечник п-образный, катушка только на одном плече.
Может есть у кого?
Премного благодарен!

[Shuare]

А перемотать не думали?

[ДедФеном]

От любого другого возьмите , будет работать.

[e.glu]

От любого другого возьмите , будет работать.

От любого другого Старта?)
Тогда ищу от любого Старта)

[ДедФеном]

От любого лампового телевизора подойдёт , схемы блокинг генераторов кадров мало отличаются , частота таже самая , просто у этого сердечник необычный ленточный , из за этого в нём меньше витков чем в ТБК , БТК-П.

[e.glu]

От любого лампового телевизора подойдёт , схемы блокинг генераторов кадров мало отличаются , частота таже самая , просто у этого сердечник необычный ленточный , из за этого в нём меньше витков чем в ТБК , БТК-П.

Посмотрел, в "Старт-3" установлен уже БТК-П.
Но у меня в Старт-2 платы не печатные а прессованные, с дорожками, напыленными в углублениях, и колхозить совсем не хочется, - похоже, что посадочные места на плату у трансов разные.

[ДедФеном]

Конечно разные , если это критично лучше перемотать его , или искать такой-же , но поиски могут затянутся.

[e.glu]

К сожалению у меня беда со зрением и мелкой моторикой, очень тонкий провод, да и моточный станок я сдуру отдал лет 30 назад))))

[e.glu]

Друзья, простите, еще вопросы)

Для чего в этих телевизорах накал кинескопа (шестивольтовый!) питается от отдельной накальной обмотки, никак не подключенной к "массе"?
Это что-то про помехи или про ограничение тока холодной нити накала?
_____
И я подумываю сделать гальваническую развязку анодного (в стартах-1 и -2 используется автотрансформатор с гальванической развязкой только накала, шасси "горячее". Старт-3 уже с полноценным трансом).

Подскажите, от Старта-3 по посадочным отверстиям в шасси трансорматор подойдет? Знаю, что пакет пластин у автотрансформатора "Старт-2" короче, но предполагаю, что сами пластины одинаковые (а крепится транс шпильками).

Спасибо!

[Oleg456]

Есть книжка МРБ 556 Там всё про эти старты написано. Скачайте.

[e.glu]

эта книжка у меня есть, спасибо)
Про блок питания там ровно один абзац текста. Ответов на мои вопросы там нет.

[николай денисьев]

Для чего в этих телевизорах накал кинескопа (шестивольтовый!) питается от отдельной накальной обмотки, никак не подключенной к "массе"?
Это что-то про помехи или про ограничение тока холодной нити накала?

Это предохранительная мера против пробоя с катода кинескопа на подогреватель (накал) кинескопа.На катоде относительно большой положительный постоянный потенциал анода лампы видеоусилителя.Так подаётся видеосигнал. Поэтому делается отдельная обмотка на накал кинескопа,гальванически развязанная от корпуса.

[HyC]

Про блок питания там ровно один абзац текста. Ответов на мои вопросы там нет.

Тут коллега постом выше верно уже ответил на ваш вопрос. Собсно таким методом лечат и поныне кинескопы с катодом пробитым на накал, мотают обмотку поверх ТВС, там всего несколько витков надо.

Ну или если с эмиссией беда накал таким образом приподнять можно чтоб домучить трубу до талого уже.

В буржуинских относительно современных многих прям по заводу так сделано (например в моей соне). Только за каким-то хреном земля общая все равно. У меня когда в соне зеленая пушка на накал потекла (типовуха у флэт тринитронов) я землю резал чтоб накал от массы отцепить и отдельным проводом кидал, иначе по зеленой пушке фокуса не было и АББ ехал постоянно.

Не пожалели бы отдельного провода - может быть и типовухи бы у этого кинескопа с пробоем пушки на накал не было бы.

[ДедФеном]

Для чего в этих телевизорах накал кинескопа (шестивольтовый!) питается от отдельной накальной обмотки, никак не подключенной к "массе"?
Это что-то про помехи или про ограничение тока холодной нити накала?

Так сделано во всех телевизорах , потому что на катоде большой потенциал относительно земли , вот и сделали отдельную обмотку чтоб не пробило на землю. Что-бы сделать изоляцию кактод-накал высковольтный , требуется её сильно утолщить , это нежелательно для кинескопа.

[HyC]

Так сделано во всех телевизорах , потому что на катоде большой потенциал относительно земли , вот и сделали отдельную обмотку чтоб не пробило на землю. Что-бы сделать изоляцию кактод-накал высковольтный , требуется её сильно утолщить , это нежелательно для кинескопа.

Мне кажется что не во всех, как мне помнится в УЛПТ накал от общего накала запитан был. Тут скорее была идея чтоб накал появлялся вместе с появлением анодного. Потому-что накал даже если он с обмотки ТВС все равно одним концом как правило на массе.

[ДедФеном]

Гленьте схемы , совсем не от общего.

При чём тут ТВС ? От ТВС только в 2,3,4-УСЦТ накал запитывается , и тоже обмотка не заземлена.

В ламповых телевизорах везде отдельная обмотка на силовике не соединённая с землёй.

[HyC]

Гленяте схемы , совсем не от общего.

Да, действительно не от общего, но тем не менее и не с обмотки от ТВС, на ТС180 отдельная накальная обмотка. То есть там их четыре, две в параллель на всю схему, и две оставшихся одна на кинескоп а одна на выходной каскад строчки. Я просто помню что в какой-то МРБ "Ремонт телевизоров" рекомендовали накальную обмотку мотать на ТВС при пробитии катода на подогреватель. Школьником будучи еще книжку эту читал.

[ДедФеном]

На ТВСе доп витки мотали для поднакала дохлых кинескопов. А при пробитии катода на накал , нужен трансформатор с малой межобмоточной ёмкостью что-бы не садить видеосигнал на землю через большую ёмкость накальной обмотки на землю.

[e.glu]

Друзья, раздобыл трансформатор от Старта-3 за 500 рублей)) внешне чуть ржавый, но обмотки и изоляция целы, напряжения в норме, на холостом ходу за полчаса практически не нагрелся, гудит еле слышно.
Единственное, что смущает - ток холостого хода, измеренный цифровым мультиметром - порядка 150 мА. Насколько это приемлемо для таких трансов?

[ДедФеном]

150 многовато , но не смертельно , греться конечно будет сильно.

[e.glu]

150 многовато , но не смертельно , греться конечно будет сильно.

Посмотрел, у сетевых 170-ваттных трансов телевизоров УНТ вроде бы около 130 мА ток холостого хода.

[ДедФеном]

Где посмотрели ? Померили ?
