Интересно тестер EICO_625 ктонить повторял у нас ?

[Blackbird]

У них то оно как бы покупаемо за мелкие деньги у нас все сложнее . Наши тестеры достаточно монстроподобны этот же вполне прост

Глянул на схему ничего особо сложного


Главное в отличие от других вместо сложного "матричного" переключателя в других моделях можно поставить доступные тумблеры на три положения . Трансформатор конечно надо мотать многообмоточный - хотя тут и панелек столько не надо и напряжений накала
Миллиамерметр на 1ма - то есть пойдет практически любой который шунтирующим резистором доводиться до 1ма на всю шкалу . Главное что в сети есть еще таблицы ламп конкретно под этот . Еснно когда проверять наши - подставлять американские аналоги .

[Blackbird]

тут и таблицы есть https://disk.yandex.ru/i/IUpbXi_xY3xoXA

[Потапыч]

Ну подобный и наш есть. Но опять же с карточками и шведским коммутатором. ИЛ13(Л1-1) .http://www.magictubes.ru/text/app/il13.htm Называется прибор предварительной отбраковки ламп. Я таким пользуюсь очень часто, несмотря на наличие Л1-3. Но с ним только тогда, когда есть в нем необходимость. Схема практически ааналогичная, только два кенотрна и ток задается переменным резистором.
Часто сталкиваюсь с тем, что есть лампы или старые или новые, которых нет в карточках и нужно собирать на универсальной карте, что занимает очень много времени.

[Blackbird]

Ну подобный и наш есть. Но опять же с карточками и шведским коммутатором. ИЛ13(Л1-1)

Дык он не подобный он сильно сложнее да еще с матричным коммутатором а тут такого нету

[Потапыч]

Да, шведский коммутатор непонятно чем заменить, это да.

[Blackbird]

мда только ночью дошло - тупанул я насчет тумблеров . тумблеры на три положения имеют посередине "выкл" - нужны увы переключатели . А дешевые движковые на три положения по амперажу накал не держут - печаль .

[Борисович]

тумблеры на три положения имеют посередине "выкл" - нужны увы переключатели . А

Вот такие имеют много вариантов коммутации

[3462]

Дешевые движковые со временем развалятся, да и контакт будет "шуметь".
Что мешает сделать коммутацию на ... штекерах? Из современного - макетная плата MB102 с родными перемычками.
Или генераторные лампы планируется проверять? Так можно "силовые цепи" запараллелить теми же перемычками.
Кстати, П2К тоже можно назвать движковыми по способу перемещения коммутируещего элемента. Ну и что то что у них два положения. Ставится рядом пара кнопок - получаем переключатель под один "номер". Обе кнопки отжаты - среднее положение переключателя и т.д. Для умощнения можно также запараллелить контакты.

А монстроподобный... Не могу найти один справочник. Там был описан прибор чуть ли не с 10-ю измерителями. И это не ИРП-1.

[Shuare]

тумблеры на три положения имеют посередине "выкл" - нужны увы переключатели .

Вот такие имеют много вариантов коммутации

Вот именно такие - в среднем положении полностью разомкнуты. А коммутацию в принципе можно и на реле сделать - по 2 реле на контакт - 1 мощное(накал), второе - слабенькое. Но лично я смотрю в сторону галетников (давно мечтаю такой тестер собрать, но в упрощенном виде - с меньшим количеством ламповых панелек и меньшим набором напряжений накала)

[Борисович]

Вот именно такие - в среднем положении полностью разомкнуты

Вот именно какие? С 3-кой после П2-Т,возможно.Бываю с разными цифрами и по разному замкнуты-разомкнуты.

Но лично я смотрю в сторону галетников

Супер-пупер галетный микро-монстр ПР. Забавная штука,было таких две разных

[Потапыч]

Blackbird, Самолетные есть с коммутацией в трех положениях, но я так понимаю, эти уроды, все на серебро раздербанили. Уже найти...

[Потапыч]

Shuare, Напряжений накала, возможно столько и не нужно. Хотя у меня есть лампы с накалом и 100 В(Y)и 60 В(U) и 30 В(U), да и 7 В и приемники, где они стоят. Но это дело такое, а вот с панельками, у меня проблема. два измерителя ламп, а приходится сооружать какие то переходники с одного цоколя на другой.

[Борисович]

но я так понимаю, эти уроды, все на серебро раздербанили. Уже найти...

Потапыч, прям счас делают их и продают,всякие разные.А может раньше наделали несчитано.
https://tumblers.ru/product/tumblr-p2t/

[Потапыч]

Борисович, Выпускают, но какая их цена!!! А б/у не найти или за самые невообразимые деньги. Китайские. дерьмо! Вижу, в крайнем замыкают, в среднем, все отключены. в другом крайнем, опять замыкают. Но нужно, что бы в среднем положении, подвижные контакты замыкали еще два неподвижных. То есть на тумблере должно быть 8 контактов...

[Shuare]

Вот именно такие - в среднем положении полностью разомкнуты

Вот именно какие? С 3-кой после П2-Т,возможно.Бываю с разными цифрами и по разному замкнуты-разомкнуты.

Именно П2-Т - почти все в среднем положении разомкнуты. Есть экзотика - но все равно у них у всех 6 выводов. Вот тут смотрите - есть разные схемы https://asenergi.ru/catalog/tumblery/p2t.html

[3462]

В забугорных фирменных иногда ставили банальные галетные переключатели.
В современных самолепных иногда тоже ставят галетники. Совмеменные.

А вот раньше были времена - сами делали не только переключатели, но и даже кнопки.
К примеру, как сделать описано в книге Универсальный измерительный прибор с испытателем радиоламп и транзисторов. Елатомцев, МРБ вып.410, 1961г
Пример изготовления неизвестным уральским радиолюбителем.
https://www.avito.ru/nizhniy_tagil/koll ... 2202152532

— Да, были люди в наше время,

[Борисович]

То есть на тумблере должно быть 8 контактов...

Вы уж совсем экзотики захотели.

ТВ4-1 массовый,но всегда 2 положения
Бывают и на 12 контактов

Но это сильная экзотика.Такой давно был один

[Потапыч]

Бывают и на 12 контактов

Это стандартный самолетный для переменного тока. Там же есть сеть 3 фазы 400 Гц, вот для этих целей он и предназначен и есть такие же контакторы. есть и то и другое, жаль не дома, смог бы сфоткать. Есть даже такой, что среднее положение в центре, вверх, включено, включено вправо на пол восьмого, и влево, на пол пятого.

[Борисович]

есть такие же контакторы

Это Вы что то типа этого имели в виду.Слева автомат,остальное древние контакторы авиационного происхождения

[Потапыч]

Борисович, Да, слева второй. А последний электромагнит похоже от самолетного типа 8Эхх

[Blackbird]

Дешевые движковые со временем развалятся, да и контакт будет "шуметь".
Что мешает сделать коммутацию на ... штекерах? Из современного - макетная плата MB102 с родными перемычками.
Или генераторные лампы планируется проверять? Так можно "силовые цепи" запараллелить теми же перемычками.

Например у 6П3С ток накала под ампер а в холодном состоянии бросок на порядок больше . Штекера ОЧЕНЬ неудобны да и на них высокое получается будет тоже не айс .

А коммутацию в принципе можно и на реле сделать - по 2 реле на контакт - 1 мощное(накал), второе - слабенькое.

У реле с коммутацией токов и напряжений еще хужей бывает в приемлемых габаритах .. Хотя тут прикидывать надо

[Борисович]

Blackbird, чисто риторические вопросы.А Вы планирует снимать характеристики большого ассортимента экзотических радиоламп?И Вам для этого требуется супер-универсальный прибор?Может всё можно как то минимизировать?

[Blackbird]

Blackbird, чисто риторические вопросы.А Вы планирует снимать характеристики большого ассортимента экзотических радиоламп?И Вам для этого требуется супер-универсальный прибор?Может всё можно как то минимизировать?

Да тут и так минимизировано достаточно . Если выходные напруги и номиналы сохранить как в оригинале то к нему есть ГОТОВЫЕ таблицы вот самое главное . Ну да панелек конечно получаеться ТРЫ ну 4 с учетом телевизионных выходных . Еще гнезды можно предусмотреть для подклчения других панелек разве что

[Shuare]

У реле с коммутацией токов и напряжений еще хужей бывает в приемлемых габаритах .. Хотя тут прикидывать надо

Ну вообще-то в габаритах нас никто не ограничивает И еще - реле на переменке лучше себя ведут - контактам легче

[Blackbird]

У реле с коммутацией токов и напряжений еще хужей бывает в приемлемых габаритах .. Хотя тут прикидывать надо

Ну вообще-то в габаритах нас никто не ограничивает И еще - реле на переменке лучше себя ведут - контактам легче

Ну там не совсем переменка - там получается лампа тупо включается диодом и через неё пульсирующий ток прет о все равно не постоянка . Тем более по схеме высокое там не постоянно торчит а только по кнопке включается кратковременно

[Shuare]

Про переменку - я про накал писал, тут максимально мощные контакты нужны

[vzm2]

максимально мощные контакты нужны

Ну что-то типа такого применить
https://zapadpribor.com/static/images/c ... hoto-7.jpg
Только контакты использовать через один (у него при повороте соседние контакты перемыкаются).
Ну или от разбомжованного амперметра многопредельного.

[Shuare]

Ну что-то типа такого применить
Только контакты использовать через один (у него при повороте соседние контакты перемыкаются).
Ну или от разбомжованного амперметра многопредельного.

Красиво. Вот только где столько амперметров набрать?

[Борисович]

Ну что-то

Встречаются подобные почти в размер ПГК.
Как называются не помню.Родные фиксаторы у них на 6 или 12 положений.Покупал недавно и недорого.Были на 4 платы.Это платы лишние остались

[Потапыч]

Борисович, У меня такие с какого то моста или магазина. Только механизм фиксации пластиковый.

[Blackbird]

а релюшки никто не подскажет малогабаритные современные высокие вольты и низкие вольты но амперы ?

[vzm2]

высокие вольты и низкие вольты но амперы ?

Это в цифрах сколько?
Такое годится?
https://shopozz.ru/items/282624272015-1 ... relay-dpdt
https://www.chipdip.ru/product0/8001785496
https://berezka-stroi.ru/catalog/komple ... e_nt90trn/

[Blackbird]

хм дааа учитывая что их надо будет 30 штук - ценник выходит негуманный

[Shuare]

хм дааа учитывая что их надо будет 30 штук - ценник выходит негуманный

Ну не 30, а 20, при этом 10 - сильноточные, и 10 - обычные сигнальные

[Blackbird]

Ну не 30, а 20, при этом 10 - сильноточные, и 10 - обычные сигнальные

вы наверное в схему не очень вглядывались . Если с переключающими контактами то да 20 .. Тут система такая что каждый вывод лампы может быть подключен к одной из трех линий на выбор ..

[Blackbird]

В общем там три линии UP CENTER DOWN . DOWN это общий CENTER это накал получается . UP анодное . Я думаю все таки лучше поставить двухходовые тумблера с нейтралью . И вотсхема включения лампы такова что накал одним выводом и катод цепляются к DOWN а второй накал идет через CENTER и получается только одним концом - так вот его коммутировать галетником . Блин схему прорисовать некогда там все просто

[Shuare]

Реле я имел в виду именно на переключение. А так - конечно можно и переделать схему "под себя"

[oldmao]

А разве вариантов разводки накала настолько много, что нужно коммутировать именно на все ножки панелек? Например у подавляющего большинства наших окталок накал на 2 и 7 ножках, у 7-штырьковых пальцев - 3 и 4 ноги, 9-штырьковые пальцы - 4 и 5. Можно даже вообще для этих трёх типов отдельно панельки поставить с припаянным намертво накалом.

[Shuare]

А разве вариантов разводки накала настолько много, что нужно коммутировать именно на все ножки панелек? Например у подавляющего большинства наших окталок накал на 2 и 7 ножках, у 7-штырьковых пальцев - 3 и 4 ноги, 9-штырьковые пальцы - 4 и 5. Можно даже вообще для этих трёх типов отдельно панельки поставить с припаянным намертво накалом.

Вот это я и имел в виду - "Переделать схему под себя"(Ну и таблицы - тоже)

[Потапыч]

2 и 7 ножках, у 7-штырьковых пальцев - 3 и 4 ноги, 9-штырьковые пальцы - 4 и 5.

А под нестандартные, сделать переходные панельки..

[Shuare]

Ну что, откроем "народный проект" - простейший тестер отечественных ламп?

[OttoStirlitz]

Ну что, откроем "народный проект" - простейший тестер отечественных ламп?

Солидарен)
А вообще, какие параметры нужно измерить для лампы, чтобы понять что она вполне ещё живая?

[Потапыч]

OttoStirlitz, Эмиссия и отсутствие межэлектродных замыканий. Для этого и предназначен этот прибор. Просто для более сложных измерений, в приборе должны быть, стабилизаторы напряжения, ламповые вольтметры, крутизномер. Это очень сложно и в 80% случаев, не требуется, в бытовой технике. У меня есть и Л1-1 и Л1-3. Я поначалу относился к Л1-1, как у игрушке, но за последние лет 10, я всего один раз доставал Л1-3. В остальных случаях было достаточно Л1-1, то есть советсткого аналога вышеприведенного прибора. Вообще то правильно этот прибор назвать испытателем ламп, а выше приведенный Л1-3, измерителем ламп.

[Shuare]

А вообще, какие параметры нужно измерить для лампы, чтобы понять что она вполне ещё живая?

Для маломощных - крутизна характеристики не менее (чего-то там). Для диодов - ток не менее... А вообще в справочнике Кацнельсона вроде эти фразы фигурируют

[Alexandr]

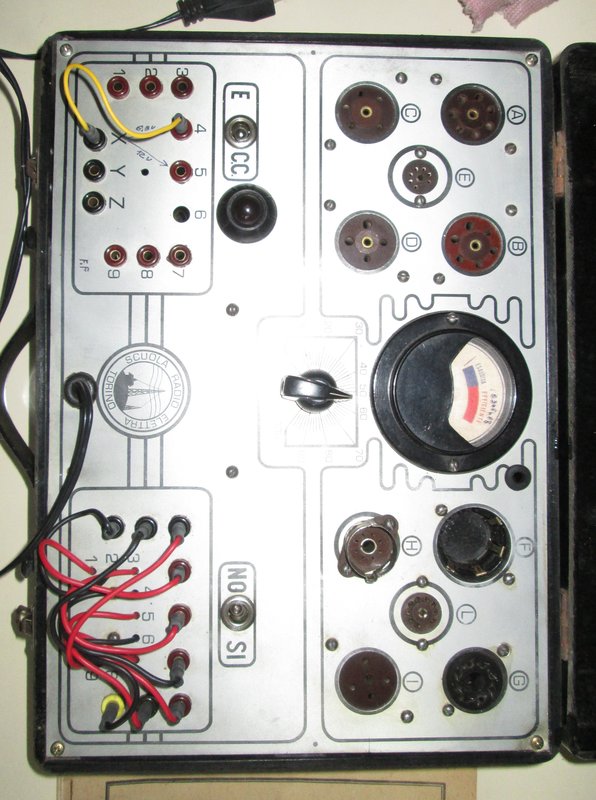

Решил показать аналогичный прибор. Итальянский. Приобретен давно, уже забыл о нем.

[Потапыч]

Как хорошо решен вопрос шведского коммутатора. Гнезда и штырьки с проводами и не нужно никаких реле.

[Борисович]

Потапыч, это всё понятно.Для реального современного самодельного прибора нужно 4 пенельки,с постоянно подключенным накалом и одна панель с девятью гнёздами и девятью штеккерами,ну ещё коммутация миллиампермера .И всё.Всё остальное излишне.А кто занимается с экзотическими лампами,у тех и приборы соответствующие давно есть

[Потапыч]

Борисович, да вопрос в том, что есть у меня приборы, но они рассчитаны на советские лампы и то, не все. А с импортными, целая проблема, другая цоцолевка. другие режимы измерения, да еще и совсем другие панельки. Кадый раз приходится какой то колхоз придумывать. И то, это хорошо, когда не касается каких нибудь УБ107 или что то в этом духе.

[Борисович]

Потапыч, в этой теме изначально стоял вопрос: сделать простой и дешовый прибор для проверки ламп.В этом ракурсе и написал.Или может быть не совсем понимаю замысел автора

[Потапыч]

Борисович, да все правильно. Именно простой.
