Р/приемник Салют ламповый.

[Дмитрий А.М.]

Прошу подсказать (и по возможности показать) как осуществляется привод от переключателя на флажок указателя диапазонов.
А также размеры самого флажка.

[Гришман]

Прошу подсказать (и по возможности показать) как осуществляется привод от переключателя на флажок указателя диапазонов.
А также размеры самого флажка.

Дмитрий, добрый день.
Вот сижу вспоминаю, кому я отправлял такие фото.
Была такая же проблема... Вспомню, опишусь.

[Гришман]

Дмитрий, написал в личку.

[rekord-61]

Салют созидателю Салюта!!! - все что могу

Померещилась шестеренка, но протер глаза - наш метод "верЬевка" - фокус весь в передней подшкальной "железяке" - передача перпендикулярно от шкива оси переключателя - выше в "железяке" втулка жестко - через нее ось второго вала, на котором внутри шкив, а снаружи вышепоказанный вами полукруг - там еще выше и "дырка" подсветки ромбика. Что то похожее наблюдается в ЭКЛ-2, но там еще хуже - наискосок от 3й рукоятки.
Если мой склероз не брешет, то шасси у вас не родное?? тогда по-идее плясать с размерами от самой шкалы просится.. Заранее извиняюсь за ошибочные домыслы. Удачи!!!

[rekord-61]

Пы-сы: к великому стыду не знаю уважаемого Знатока под ником "oldradioXX" - он точно красинский восстанавливал http://oldradioxx.ru/remont/saljut.php

[Дмитрий А.М.]

rekord-61
Николай,спасибо!У ЭЛС-2 нитка и возвратная пружинка.Может и здесь так,буду думать.Может кто конкретно подскажет и покажет.

[andrew7308]

Дмитрий А.М.
Приветствую вот чем могу.

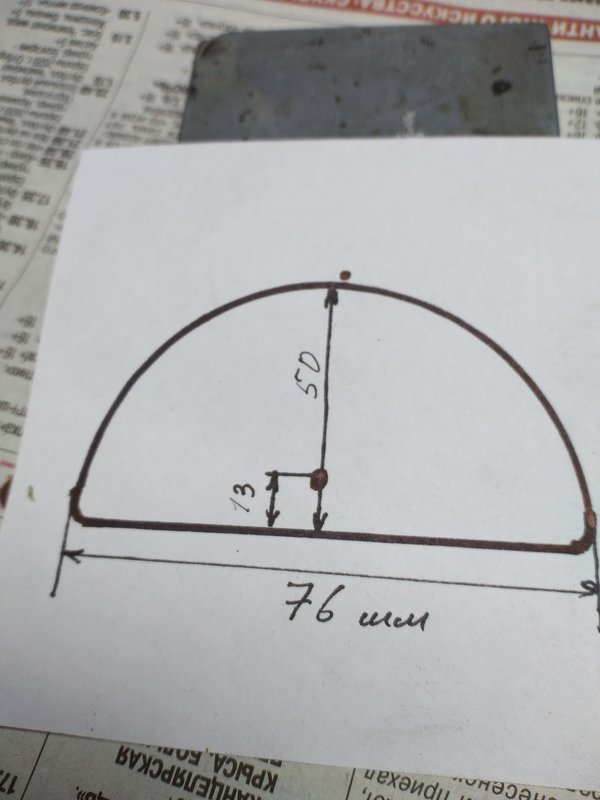

Диметр шкивов 20мм

[Дмитрий А.М.]

andrew7308
Большое спасибо!А можно еще фото монтажа ВЧ части?

[andrew7308]

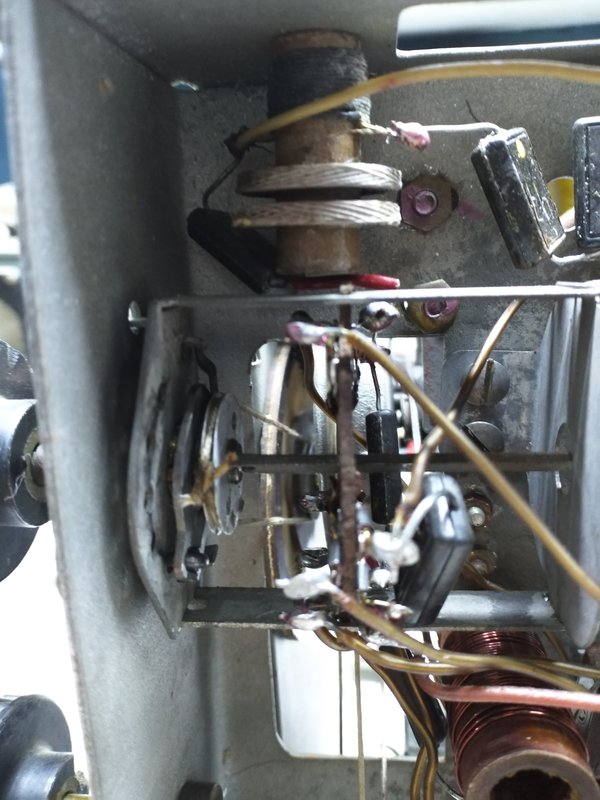

Вот фото монтаж моего приёмника несколько отличается от тех что я видел в интернете.

[Дмитрий А.М.]

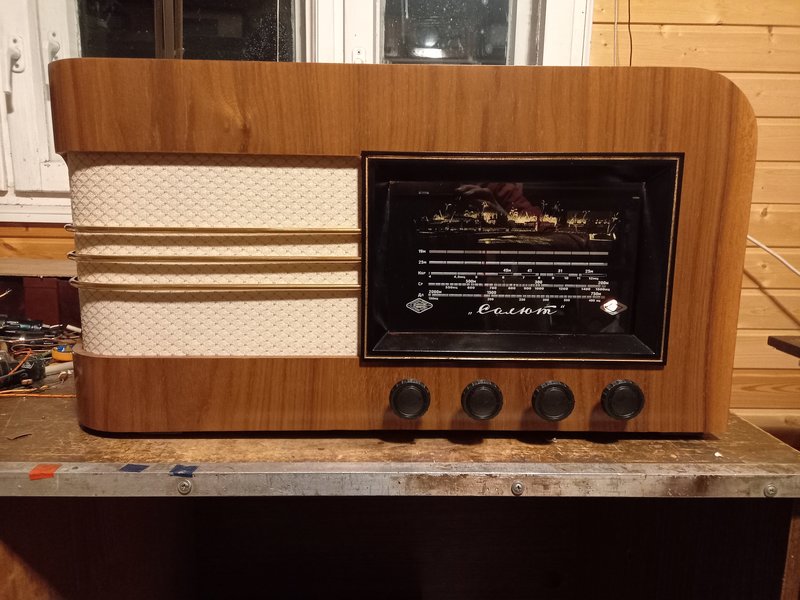

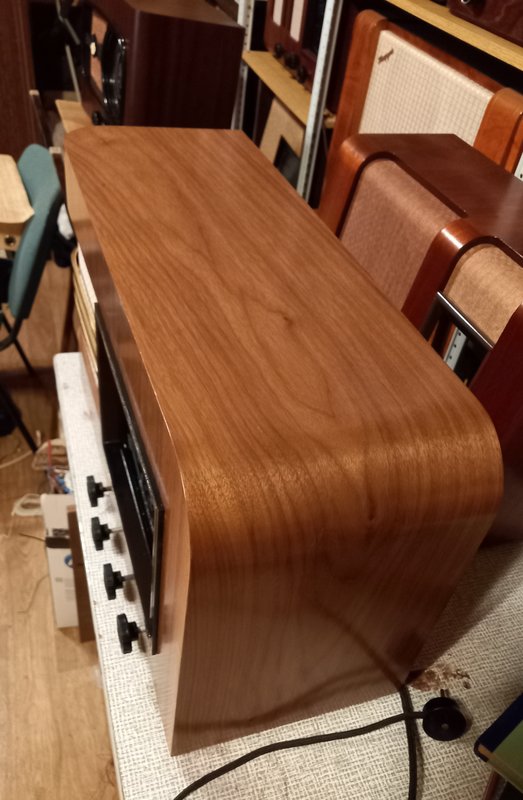

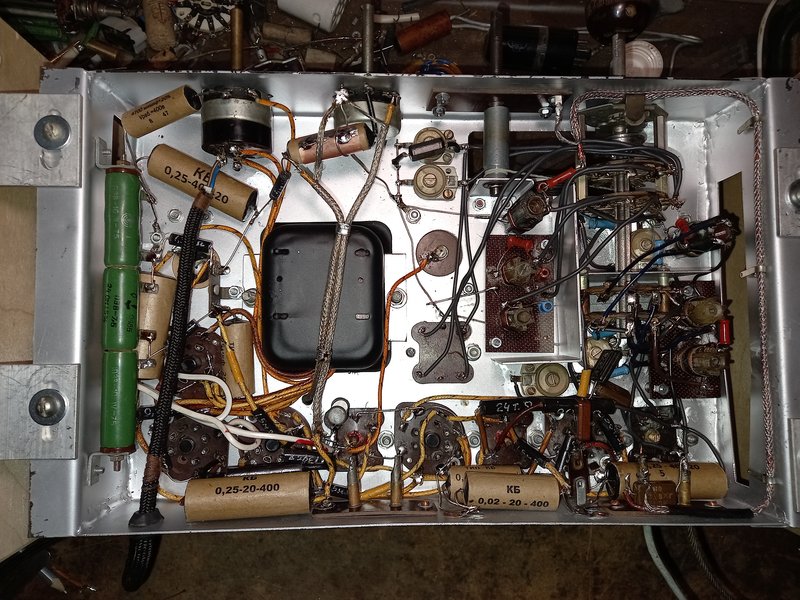

Ну вот,прошло почти два года,закончил копию Салюта.Оригинальное шасси найти не удалось,пришлось делать с нуля.Вот что получилось в итоге.Шкала от Лисовина,ручки от Диманыча.

[RA3PKJ]

Копия шасси?!!! Сказать, что впечатлён, это будет мало. Это просто фантастика. Из области невероятного. Преклоняюсь...

[RV3DOI]

Браво!

[SergPhil]

ОФИГЕННО!!!

[OttoStirlitz]

Дмитрий А.М.,
А процесс не фотографировали? Как шасси гнули, вырезали, постепенно собирали...

[Дмитрий А.М.]

Дмитрий А.М.,
А процесс не фотографировали? Как шасси гнули, вырезали, постепенно собирали...

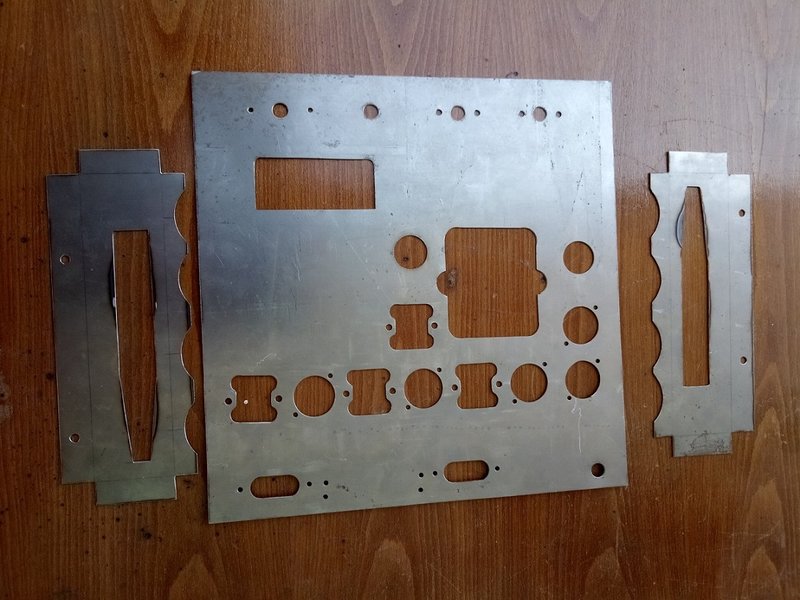

Не фотографировал.Сверлильный станок,маленькая болгарка,лобзик.Гнул в приспособе.Боковины припаяны.

[Дмитрий А.М.]

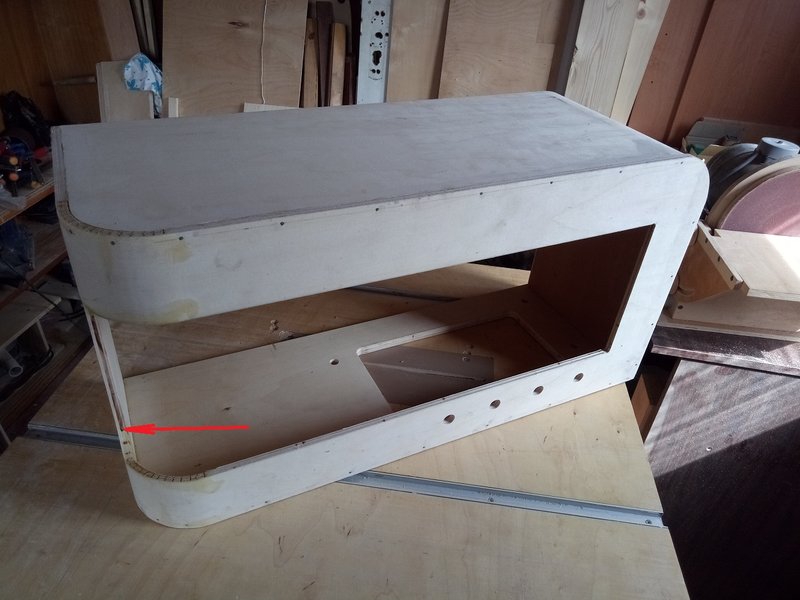

Детали корпуса гнул на оправке:

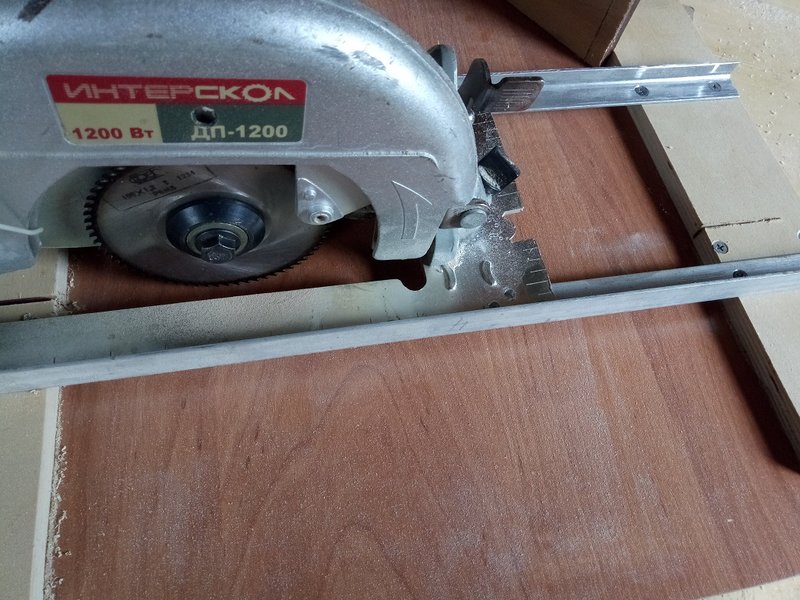

Прорези делал циркуляркой с дисковой фрезой Р6м5 100 х 1,2 мм в приспособе:

[FAK]

Дмитрий - снимаю шляпу. Браво!
Не часто получается увидеть такую работу.

[Дмитрий А.М.]

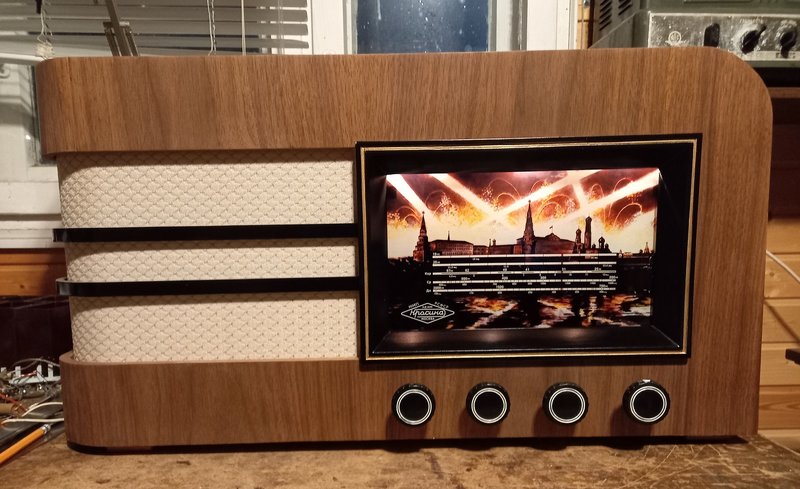

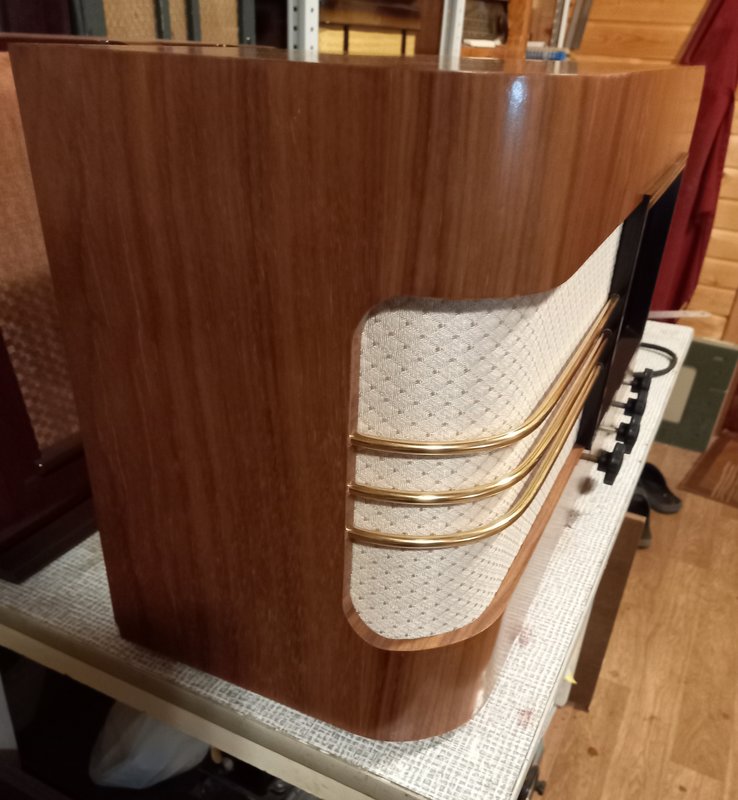

Сделал еще один вариант Салюта.

Как на этом фото:

[dim7810]

И этот приемник там не один!
Приятно видеть!

[twoporylyj]

Реплика с нуля - это вообще супер-супер-офонаренно!
