Всех приветствую!
пока ищу запчасти для восстановления...
подскажите, пожалуйста, какие ручки должны быть на 47-ых рекордах?

так же интересуют модели динамиков, которые были на данном радиоприемнике...

Ну ручки вроде родные стоят.

Старый мастер писал(а):Ну ручки вроде родные стоят.

Это на АРЗ, а на БРЗ?

Приветствую!

Обычно ручки на 47-х практически такие же, как на приемниках АРЗ.
Только, на ручке перключателея диапазонов, вместо букв "С" и "Д" стоит точка, как на нижнем фото.
Хотя, возможно, разные заводы ставили разные ручки.
На первом и втором фото средние ручки явно "рекордовские".

RomanSavel писал(а):Приветствую!

Обычно ручки на 47-х практически такие же, как на приемниках АРЗ.
Только, на ручке перключателея диапазонов, вместо букв "С" и "Д" стоит точка, как на нижнем фото.
Хотя, возможно, разные заводы ставили разные ручки.
На первом и втором фото средние ручки явно "рекордовские".

на третьем фото (АРЗ) средняя ручка больше. так и должно быть? на ручке переключателя диапазонов тоже есть точка...

на первом фото средняя от рекорд 53? левая от москвича вроде
на втором средняя от какого? таких не видел... да и правая с левой от какого приемника интересно...

А динамик в Р-47 специфический. Не 1ГД5, как в АРЗ, и не 1ГД6, как в Родине-52.
Тип не помню, но, в принципе, можно глянуть, если удастся рахглядеть без разбора приемника

Точка должна быть именно на ручке переключения диапазонов.
Я именно так и писал выше.
На 1 и 2 фото средние ручки от Рекордов точно.
Только разных заводов.
Та, которая на вором фото, точно ставилась на Рекорд-52.
Та, что на верхнем, мне тоже попадалась только на Рекорд-53.

У меня вот такой .

-на первом фото- всё чужое, ручка настройки от "Рекорд-53".
-на втором фото- ручки громкости и переключателя на Р-47 от БРЗ родные (фото от sашок это подтверждает), а ручка настройки -один из вариантов для "Рекорд-52".
-на третьем фото- всё родное для Р-47 от АРЗ. Большая ручка настройки- так и должно быть; сомнения только в белой точке на ручке переключателя- в ней нет необходимости.
-на четвёртом фото- то же самое, для Р-47 от АРЗ - всё родное; ручка настройки могла быть и маленькая; опять сомнения в белой точке на ручке переключателя- в ней нет необходимости.

А вот какие ручки у Р-47 от ДРЗ (Днепропетровск)

А что не так с точкой?
На ручках от приемников АРЗ ставились буквы "Д" и "С".
А на ручках Рекорда - точка.
Возможно,конечно, она была актуальна только для 52-й модели, т.к. у 47-й есть флажок-указатель диапазона на шкале.
А в последствии, для Рекорд-53 уже была стрелочка на ручке переключения диапазонов.
Про средние ручки от Р-53 и Р-52 на первых двух фото я тоже уже писал выше.
Кстати, Сергей Ivanovich, не подскажете, на Рекорд-52 какого завода ставили такие, как среняя на втором фото?
Если, конечно, у Вас есть такая информация.
Сталкивался с такими ручками черного цвета (с белой крашеной окантовкой) и коричневого цвета (без окантовки).

Кстати, на втором фото Рекорд-47 БРЗ с "ушками" по углам.

А у нашего экземпляра (АРЗ) такие ручки (одной не хватает):


Не в фокусе вышло, но сейчас нет возможности переснять

Очень любопытно...
И тоже с точкой...

Юный техник писал(а):А у нашего экземпляра (АРЗ) такие ручки (одной не хватает):


Не в фокусе вышло, но сейчас нет возможности переснять

подскажите, пожалуйста, диаметр ручки... есть такая

kamaevsu писал(а):

"... отдайте её мне. В сущности, зачем вам "Особая краковская"?..." (с)

Тут и без диаметра видно, что она. Но если сомневаетесь, то завтра вечером смогу измерить. [Вы в начале темы говорили, что запчасти ищите...? ) ]

Юный техник писал(а):

kamaevsu писал(а):

"... отдайте её мне. В сущности, зачем вам "Особая краковская"?..." (с)

Тут и без диаметра видно, что она. Но если сомневаетесь, то завтра вечером смогу измерить. [Вы в начале темы говорили, что запчасти ищите...? ) ]

именно... ищу...
на данный момент нужны лампочки 26в, резистор 220-110, несколько динамиков. ручка большая средняя на АРЗ.

так же интересны приемники в сборе, такие, каких у меня нет - особо интересны...

Юный техник писал(а):

kamaevsu писал(а):
... отдайте её мне. В сущности, зачем вам "Особая краковская"?..." (с)

Тут и без диаметра видно, что она. Но если сомневаетесь, то завтра вечером смогу измерить. [Вы в начале темы говорили, что запчасти ищите...? ) ]

кстати, ручку снял с 52-ого рекорда... заменил на оригинал, как другие две.

RomanSavel писал(а):... на Рекорд-52 какого завода ставили такие, как средняя на втором фото? ...

Да. на втором фото- ручка настройки от "Рекорд-52".
В моём сообщении, на втором фото виден кусочек "Рекорда-52" и у него такие ручки
(прошу прощения за качество фото).

Р.S. А, всё таки, точки на ручке переключателя в "Рекорде-47" и "Рекорде-52" не должно быть. Ну, нету в этом смысла.
Могу поверить в заводской "косяк".

ivanovich64 писал(а):А вот какие ручки у Р-47 от ДРЗ (Днепропетровск)

ivanovich64 , это достойно помещения в музей !!! Там такого варианта нет !!!


Юный техник , у вас тоже очень интересный и необычный Рекорд-47 !!! Увидеть бы полностью его.

Пожалуйста:




Ткань неродная; шкала от Лисовина, но по треснутому образцу. Ну и центральная ручка от другого Рекорда

Спасибо.

Юный техник
Ну очень красивая шкала.

ДедФеном писал(а): это достойно помещения в музей !!! Там такого варианта нет !!!

Я этот "Рекорд-47" от ДРЗ уже показывал, ещё до войны. Шасси очень интересное.
http://rt20.mybb2.ru/viewtopic.php?f=2&t=88984

ivanovich64 , а вы так заднюю стенку родную не нашли к нему ? А то я рассматривая его шасси неожидано вдруг понял от чего это у меня на моём сборном Рекорде-47 АРЗ/БРЗ такая странная задняя стенка с отверстием под гнёзда звукоснимателя.

ДедФеном писал(а):...а вы так заднюю стенку родную не нашли к нему ?

К сожалению, стенки нет. У меня два "Рекорда-47", ДРЗ и АРЗ, а стенок нет. И на 52-е, на четыре аппарата всего две стенки.
Хотел обращаться за новоделами в Луганск, да всё за заботами о выживании никак не соберусь.

Но вам то нужен скан оригинальной задней стенки ДРЗ , что-бы новодельную сделать.

Вот так она выглядит , в сканер вся не влезла , поэтому + фото , если нужно вышлю в большой разрешении. Материал кстати необычный , какой-то очень плотный картон.

Чего не знаем, сами придумаем. Что-нибудь простенькое и среднее между Р-45 и Р-52.

Ну вот, я оказался прав- похоже на стенку от Р-45.

Юный техник писал(а):Пожалуйста:




Ткань неродная; шкала от Лисовина, но по треснутому образцу. Ну и центральная ручка от другого Рекорда

Ну вот наконец-то, объявился редкий вид Рекорда 47 именно с такими же ручками как у меня. Шкала к слову у моего рекорда тоже редкая и красивая как у коллеги. Фото для подтверждения. Задник оригинальный. Ручки все в наличии. Увы шкала тоже разбита, но есть фото чужой целой, для представления картины.

Сергею Ивановичу: Ответ на Ваш вопрос: одна из трех ручек тоже имеет точку, но Вот зачем??
По слова Вотинова В.Г. (я ему фото отсылал) он сказал это редкий вариант Рекорда 47 имеется в виду ручки и шкала.

У нашего экземпляра задник новодельный, также от Лисовина. Он немного отличается от приведённого выше. Но когда я заказывал, то вроде нашёл в сети фото оригинального, по которому Дмитрий и делал копию:


А вот с ручками непонятно - третий экземпляр вижу с такими и у всех центральная другая (и разная)

Юный техник писал(а):У нашего экземпляра задник новодельный, также от Лисовина. Он немного отличается от приведённого выше. Но когда я заказывал, то вроде нашёл в сети фото оригинального, по которому Дмитрий и делал копию:


А вот с ручками непонятно - третий экземпляр вижу с такими и у всех центральная другая (и разная)

По заднику: они есть разных видов, то есть существенно отличаются в надписях. Лучшее фото такого же задника для инф-ции даю, по-моему это фото г-на Хрисанова.
По ручкам: сейчас есть все три родные черные. На фото приемник еще у продавца, где в центре коричневая ручка от АРЗ.
По иронии судьбы я купил такой же рекорд но в убитом состоянии (шкала мутная, переделан под сетевой) лет 6 назад, и потом обменял его но ручку оставил себе и вот там была одна как потом выяснилось родная ручка, позже в 2015 я купил еще один приемник то что на фото без шкалы но с двумя ручками родными, а третья ждала его в коробке. Вот такая история.

Гришман писал(а): По иронии судьбы я купил такой же рекорд но в убитом состоянии (шкала мутная, переделан под сетевой) лет 6 назад, и потом обменял его но ручку оставил себе и вот там была одна как потом выяснилось родная ручка, позже в 2015 я купил еще один приемник то что на фото без шкалы но с двумя ручками родными, а третья ждала его в коробке. Вот такая история.

Вот и у меня тоже родная ручка дождалась своего приемника))
Спасибо Кубанский белорус



Так же спасибо за рекорд 47 Radiohead, пришел вот с такими ручками...

Я тут тоже свой доделал. Но ручки - с миру по нитке... Что уж было.

Вот и у меня тоже родная ручка дождалась своего приемника))
Спасибо Кубанский белорус



Так же спасибо за рекорд 47 Radiohead, пришел вот с такими ручками...

[/quote]

А что Сергей то бишь Кубанский белорус свой Рекорд 47 Вам продал?

Дмитрий Гурьянов , такую эмблемму носит на себе ТПС:

http://www.rw6ase.narod.ru/00/rtran/tps58.html


Следовательно это либо Петропавловский завод им. Кирова , либо Славяногорский завод радиоаппаратуры.

Да это Петропавловский завод имени Кирова, зашифрованная надпись Северо-Казахстанский радио завод.

Гришман писал(а): А что Сергей то бишь Кубанский белорус свой Рекорд 47 Вам продал?

потихоньку переехал...)

Если ещё актуален динамик, то вот: http://rt21.getbb.ru/viewtopic.php?f=39&t=159077

Приветствую Рекордсменов!
Не удержался,приобрёл себе такой аппарат.Исключительно из-за хорошего сохрана.Александровский





Работает,днём на СВ что-то речеподобное удалось выловить.Вечером должно быть лучше.

Берегите лампы ! 30Ц6С и 30П1С выходят из строя одновреммено , у 30Ц6С накал на катод замыкает и всё.


Странно что обрамление шкалы блестит , похоже что оно покрашено краской , это нехарактерно , обычно потемневшая голая латунь..

bluezmoon, поздравляю с находкой!
При случае, покажите и внутреннее содержание
А 30П и 30Ц надо бы на запас прикупить, при возможности, это верно.

ДедФеном писал(а): ↑

16 фев 2021, 14:32

...обычно потемневшая голая латунь..

Возможно потому что поздний?Номерок там стотыщщмильёнов какой-то.Попозжее продолжу изучение и внутрянку покажу.

bluezmoon писал(а): ↑

16 фев 2021, 14:58

ДедФеном писал(а): ↑

16 фев 2021, 14:32

...обычно потемневшая голая латунь..

Возможно потому что поздний?Номерок там стотыщщмильёнов какой-то.Попозжее продолжу изучение и внутрянку покажу.

А "наружный" сохран, действительно, очень радует! Нечастое явление. Похоже, не валялся приемник по чердакам да сарайкам с гаражами.

RomanSavel писал(а): ↑

16 фев 2021, 14:57

...поздравляю с находкой!

Роман,спасибо!Стоял в доме.
Почти детективная история .
У продавца сразу не купил,подумал да нафик нужно .Он уплыл к знакомому антиквару.
А свербит же в одном месте.Позвонил ему.Выкупал уже у него.

Смахнул пыль





Лампы 1948-51 годов.Возможно все родные.1951-го лампа 30П1М.Но выпускались ли в 51-м приемники?

bluezmoon, и внутри все очень даже глаз радует!
А выпускаться в 1951 г. еще должны были, т.к. следующая-то модель - это Рекорд-52.

bluezmoon писал(а): ↑

16 фев 2021, 15:03

Почти детективная история .

Два- три года назад один хороший человек подарил мне РП "Рекорд-52" в полном комплекте и в отличнейшем внешнем виде. Сообщил, что накануне приобрёл его с рук у какого-то алкаша.
Я на радостях за неделю привёл его в порядок,отмыл, шасси отчистил, заменил электролиты, заменил все конденсаторы на аутентичные подделки. Внешний вид не трогал, т.к., он и так был отличный.
А ещё через несколько дней опять пришёл ко мне бледного вида даритель с просьбой вернуть приёмник взад.
Оказывается продавец-алкаш представлял группу алкашей, частью с криминальным прошлым, которые промышляли тем, что чистили не жилые дома, из которых люди с началом войны уехали. И вот, данный приёмник оказался краденым из такого дома. И ещё к этой краже добавилась поножовщина с трупом, алкаши что-то между собой не поделили и одного зарезали. Тут, как раз, из дальних российских краёв хозяева вернулись и дело стало раскручиваться.
Моего хорошего человека полиция нашла очень быстро и, дабы не пришить скупку краденого, попросили вернуть приёмник.

Вот такая фигня, т.е., детективная история, бывает с собирателями.

Провод сетевой типа КГ,обрезиненый,наверняка не родной?Правда и он уже разваливается в руках,закоротил даже.

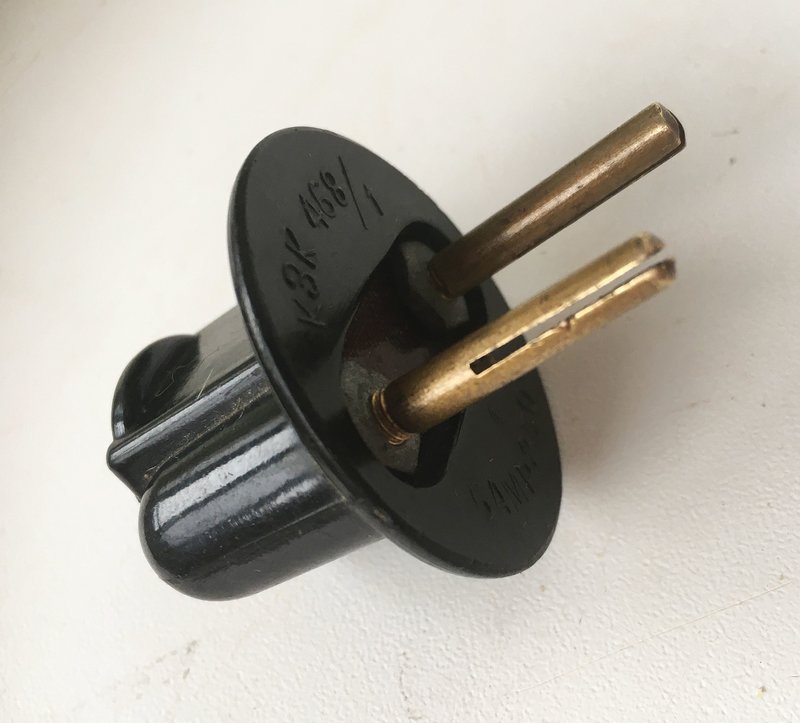

А вот вилка вроде родная

Вилка точно тех лет

Ага,у меня у РЗ-1 такая же,только надписи другие.Допуск интерeсно прописан-6AMP.
