Рекорд 47

[сухи]

Не удержался,приобрёл себе такой аппарат.Исключительно из-за хорошего сохрана

Если Вы думаете что у кого то есть лучше, то глубоко заблуждаетесь.

[bluezmoon]

... что у кого то есть лучше...

Гроссмейстер пошёл е2-е4...
А мне теперь думай,что бы это значило...
Я так из далека-среди виртуально-музейных явно нет лучше...

[RomanSavel]

bluezmoon, я думаю, что в нашем деле намного важнее, чтоб наши "игрушки" нас радовали.

[сухи]

А мне теперь думай,что бы это значило...

Я высказал свое мнение, что это лучшая сохранность Рекорд-47 АРЗ чем у кого бы то ни было. Больше-никаких загадочных посылов не делал.

[bluezmoon]

...чтоб наши "игрушки" нас радовали.

Это несомненно.Иначе всё это теряет смысл.
Но когда вот так говорит мэтр

... это лучшая сохранность Рекорд-47 АРЗ чем у кого бы то ни было.

То эти игрушки радуют ещё больше .
Он ещё и работает не плохо

[video][/video]

[bluezmoon]

Ещё несколько моментов.

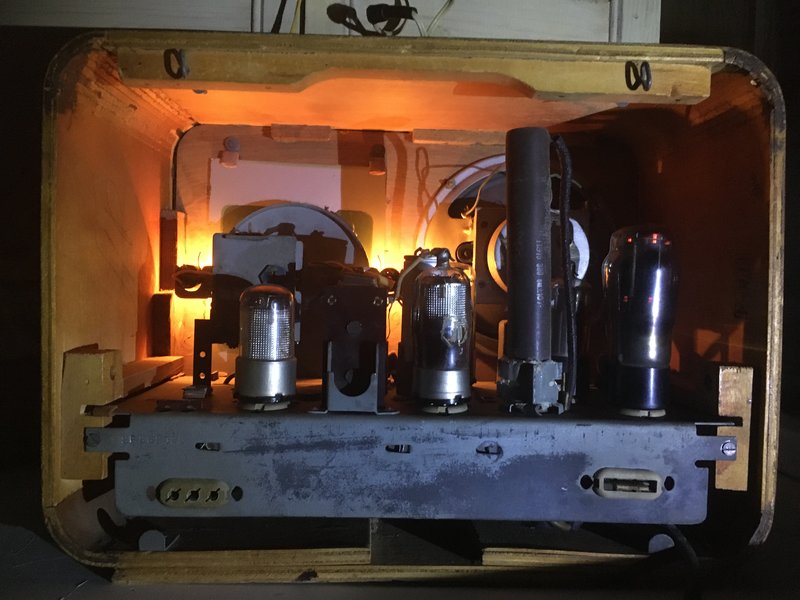

Тёплый ламповый в этом аппарате,весьма тёплый

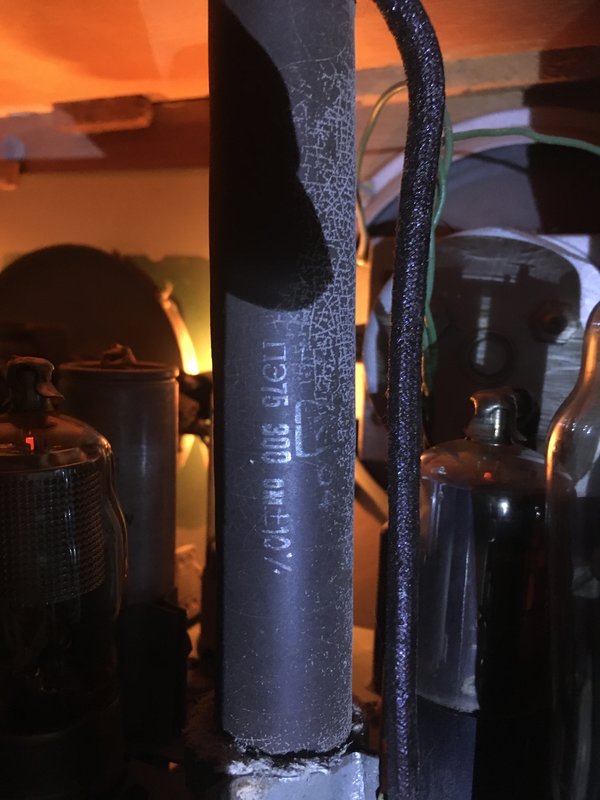

Из-за высокого нагрева проволочника



который датирован 1954-м годом.Т.е. штатный уже догрелся?Или же крамольная мысль...

[RomanSavel]

bluezmoon, это может быть все, что угодно. Эти "кипятильники" работали на пределе своих возможностей
У моего приемника с ним совсем беда. Включаю его только на 127 В, где данный "небокоптитель" не нужен.
Даже на вилку сделал бирочку, что 127 В. Как, впрочем, и у первого Рекорда, где это чудо, вообще, требовалось "присапливать" внешнее.

Он ещё и работает не плохо

Угу, поет, старается, супер!

[ДедФеном]

Точно ! Небокоптитель ! Борцы с глобальным потеплением в обморок упадут.

[RomanSavel]

ДедФеном, да я без шуток. Он реально греется почти как утюг

[ДедФеном]

Я , знаю , у меня их два.

[RomanSavel]

Кстати, в более "продвинутых" схемах с бареттером, последние тоже очень хорошо греются.
А в этих простых Рекордах, при работе на 127 В, в любом случае, еще другой резистор остается.
А на 220 включается дополнительный, побольше который.
Напару с кенотроном - точно обогреваться можно. Что в схеме с резисторами, что с бареттером

[ДедФеном]

В европейских приёмниках с последовательным накалом лампы были на меньший ток но на большее напряжение , и резисторы накала меньше грелись , например лампа UCL11 - 60в , 100ма , или VCL11 - 90в , 50ма !


Зато в СССР не было такой бесконечной номенклатуры ламп с самыми разнообразными токами и напряжениями накала и самыми разными типами цоколей.

[RomanSavel]

ДедФеном, более того, у нас, кроме первых Рекордов и первого Москвича (который с бареттером) больше и не было приемников с "универсальным" питанием.
А с западно-европейцами и сравнивать нечего. Там было очень широкое разнообразие, как приемо-усилительных ламп, так и самих приемников.
Достаточно полистать на досуге знаменитый справочник Ланге.
Но, свое отечественное, как-то ближе. Хотя, несколько иностранцев у меня тоже есть, для разнообразия
А Рекорды - они всегда на особом месте. Простые, народные, массовые

[ДедФеном]

Конечно , своё и мне ближе. RomanSavel ,вы ещё вы забыли Ленинградец: http://www.rw6ase.narod.ru/00/rp_l/leningradec.html

Рекорд, Рекорд-47 , Москвич и Ленинградец.

[RomanSavel]

Конечно , своё и мне ближе. RomanSavel ,вы ещё вы забыли Ленинградец: http://www.rw6ase.narod.ru/00/rp_l/leningradec.html

Рекорд, Рекорд-47 , Москвич и Ленинградец.

Да, как-то вылетел этот "редкоземельный" экземпляр из головы.
И тоже с "кипятильниками".
Еще у меня всегда вызывало интерес, зачем лампа 6П30С стоит в приемнике АРЗ-49, когда ни о каком "универсальном" питании там и речи не идет.

[ДедФеном]

Видимо параллельно делали Рекорд-47 и АРЗ-49 , и так было проще , поставщик такие лампы стабильно поставлял , под них и сделали.

[RomanSavel]

Видимо параллельно делали Рекорд-47 и АРЗ-49 , и так было проще , поставщик такие лампы стабильно поставлял , под них и сделали.

Пожалуй, это единственное разумное объяснение. Унификация. Заодно еще и выходной трансформатор.

[bluezmoon]

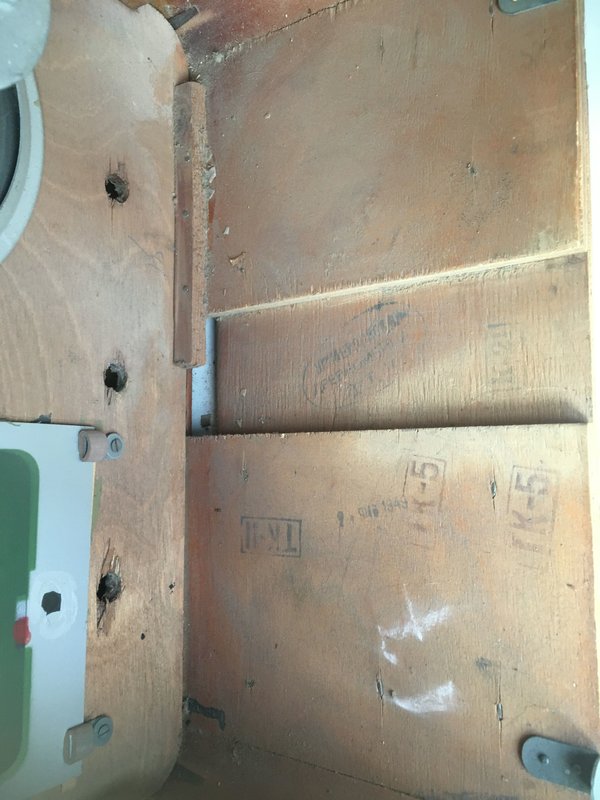

Год изготовления всё-таки 1949-й.Наверно март-апрель.Номерок в стотыщщмильёнов наверно чтоб запутать врага





Обилие чекух техконтроля,но среди них есть печатка с упоминанием поставщика древесины видимо(?).Эллипсоидная.

[bluezmoon]

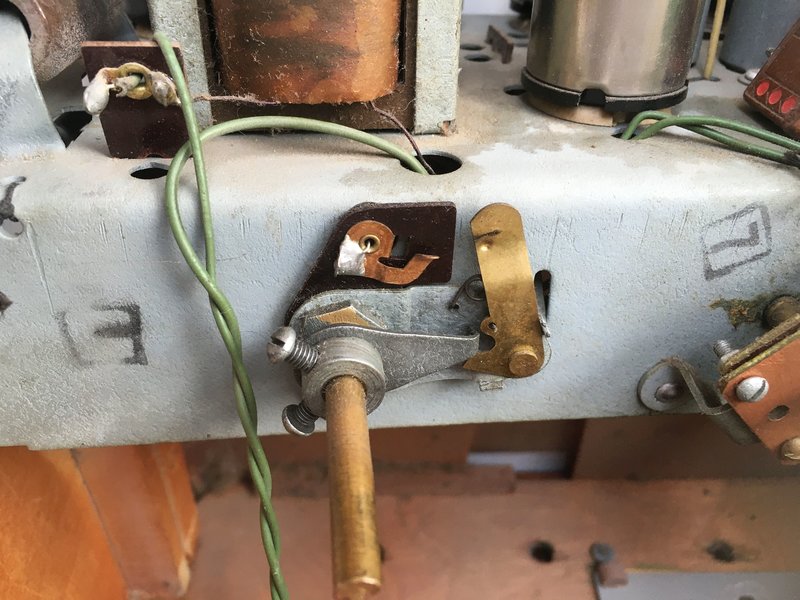

Выключатель такой незамысловато-небезопасной конструкции

[RomanSavel]

Выключатель такой незамысловато-небезопасной конструкции

Да уж, и такое бывало. Хотя, здесь "горячее" шасси (что уже само по себе не шибко безопасно), а выключатель чаще всего коммутировал один из проводов сети на корпус.

Номерок в стотыщщмильёнов наверно чтоб запутать врага

Попыток разобраться с нумерацией и раньше предпринималось довольно много, для разных аппаратов.
И какая-либо закономерность и логика в этом вопросе прослеживается далеко не всегда.

[bluezmoon]

и

...И какая-либо закономерность и логика в этом вопросе прослеживается далеко не всегда.

И причём у всех производителей.
Продолжу.

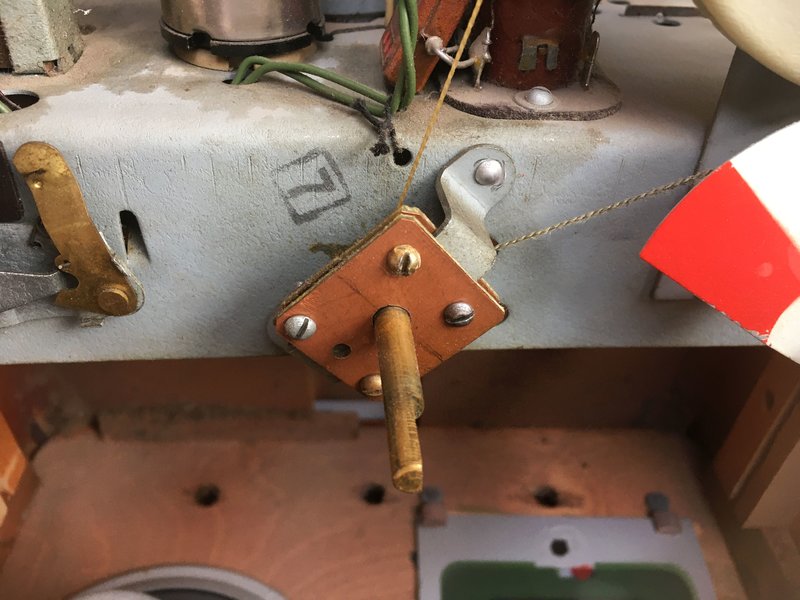

Присутствует колхоз в виде усиления положения оси настройки в виде обжимки из двух текстолитовых пластинок



Что-то не замечал болтанки у других аппаратов с подобной конструкцией.
Если только днями и ночами крутить ручку и отверстие увеличилось,дык вроде оська латунная вперёд бы сточилась

[ДедФеном]

Это латунная ось , она сильно стирается и потом начинает болтатся , у меня такое было в Рекорде-52 , просто заменил ось на стальную.

[bluezmoon]

ДедФеном, ага,верно значит я предположил,а у других-то аппаратов у моих стальные,вот и ни к чему такая проблема.

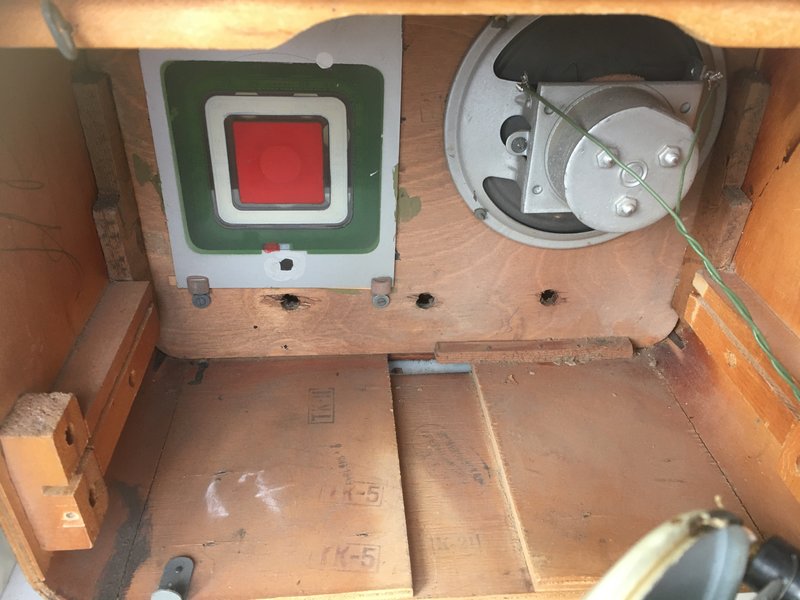

Флажок красивый.В Италии и Венгрии приёмник наверно бÓльшую ценность иметь будет

[ДедФеном]

У Рекорд-50 как флаг России выглядит

[bluezmoon]

Точно!Видимо получили нахлобучку

[bluezmoon]

[sашок]

ага .. или вот такой флажок

[bluezmoon]

...или вот такой флажок...

Это уже подарок Шарлю-генералу

[sашок]

Рекорд 47 . Завода БРЗ.

[RomanSavel]

Это уже подарок Шарлю-генералу

Шарлю-Де-Генералу.
Сорри за офф

Кстати, то, что называется Рекорд-50, выпускалось только в виде радиол, насколько я понимаю.

[bluezmoon]

... Завода БРЗ.

Как в той песне "...дан приказ ему на запад,ей в другую сторону..."
У Александровского другой флаг в приоритете

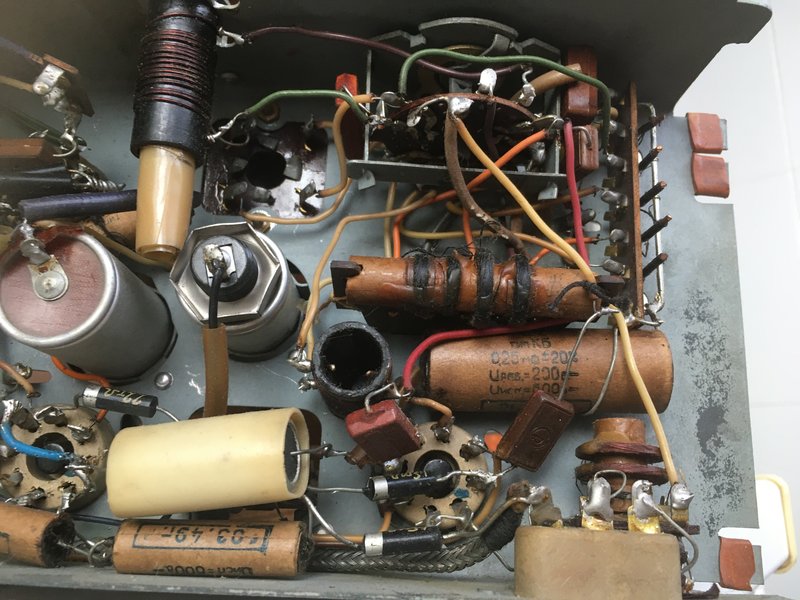

А вот такая фишка-изолирующая лента в каркасе катушки



Прикол или на индуктивность влияет?

[RomanSavel]

А вот такая фишка-изолирующая лента в каркасе катушки

Прикол или на индуктивность влияет?

На "колхоз" похоже. Времен замены одного из КБ на БМТ.

[bluezmoon]

Шарлю-Де-Генералу

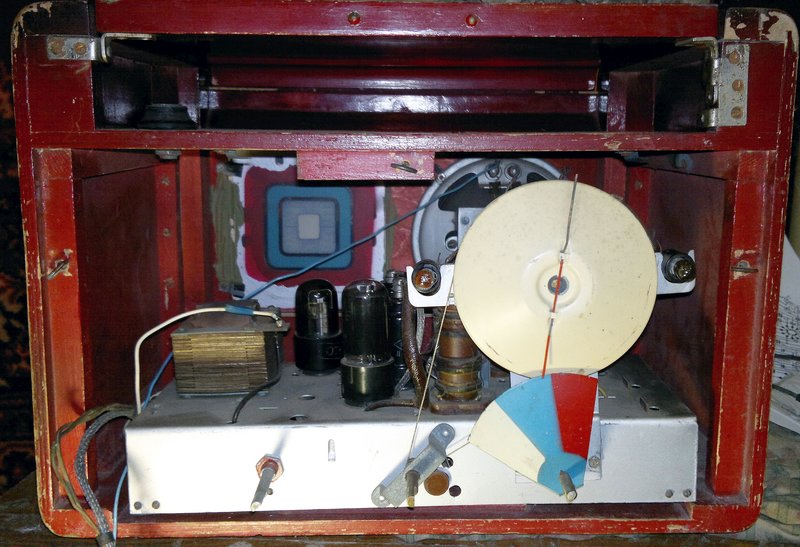

...то, что называется Рекорд-50, выпускалось только в виде радиол...

Тут какой-то деДектив с этим названием.А кузовок интересный.

[bluezmoon]

На "колхоз" похоже...

Похоже.Просто остатки свернул в трубку и запхнул в катушку,чтоб не забыть...
Да забыл.А мы начинаем разгадывать .

[bluezmoon]

Вот с другого ракурса картинка

[rekord-61]

bluezmoon
Поздравляю с радостью Вас (и меня тоже очень)!!! Особо меня тканина срубила, если б в прошлом годЕ не видал подобный сохран цвета тех лет, то подумал бы что колхоз (т.к. похожа как от старинного дивана, на котором я в детстве спал)..
Даже напеваю песенку милую сердцу, которую переплагирую под вопрос: "дывлюсь я на пайку тай думку гадаю.." - т.е. каааться, что вчера перепаханный весь, буд-то я в детстве паял (честно - да и сейчас тож так паяю-ляпаю) - а не сварка в то время была основным соединителем на Рекордах??? Спросил, потому как больше ковырял 53е и 60е - там преобладает сварка..

[bluezmoon]

rekord-61,

... то подумал бы что колхоз...

Дык же я из-за этого типа колхозу первый раз отказался покупать аппарат,только через два дня расчухал,пришлось у перепродавана выкупать
И насчёт пайки думал тоже самое-практически все пропаяно-перепаяно,а вроде бы сварка была в чести.Но в вышеприведенной радиоле 1950-го года уже все на пайке,поэтому успокоился.Да и следы родной пайки еще имеются.

[RomanSavel]

Доброго дня!
И у меня на пайке. что первый Рекорд, что Рекорд-47.

[bluezmoon]

...И у меня на пайке. что первый Рекорд, что Рекорд-47.

Я думал как-то к годам привязать этот факт,а не получается.В одни годы и пайка,и сварка применялись.

[Петр Васильевич]

...И у меня на пайке. что первый Рекорд, что Рекорд-47.

Я думал как-то к годам привязать этот факт,а не получается.В одни годы и пайка,и сварка применялись.

Если в одни годы и на одном и том же заводе, то может быть в разных цехах?

[bluezmoon]

...может быть в разных цехах?

Имеете ввиду одновременное производство разных моделей?
Интересно,какой способ был менее трудоёмок и энергозатратен?Как долго применяли сварку?

[Klyaklyometr]

Почти детективная история . Два- три года назад один хороший человек подарил мне РП "Рекорд-52"...

Обидно конешно. С другой стороны приёмник остался доволен похитителями, нежданно негаданно съелдил на курорт.

[bluezmoon]

Насчёт поставщика древо-материалов угадывается какой-то У...орский,У....окский,У....онский древкомбинат

[rekord-61]

...И у меня на пайке. что первый Рекорд, что Рекорд-47.

Я думал как-то к годам привязать этот факт,а не получается.В одни годы и пайка,и сварка применялись.

Вот и хорошая блиц-беседа о эволюции монтажа Рекордов приоткрывает туманность загадки начала бурного внедрения сварки радиодеталей в бытовую рэа - 52...53 годы - и товарищ Ефимов в своей интересной статье ж/р 01.54г это подтверждает

[bluezmoon]

Замечательно-познавательно! Завершающая фраза про будущие горизонты сварки вдохновляет.Любопытно,когда и почему закатилась эра сварки и была ли в том же Радио статья про преимущества пайки над сваркой.

[RomanSavel]

Замечательно-познавательно! Завершающая фраза про будущие горизонты сварки вдохновляет.Любопытно,когда и почему закатилась эра сварки и была ли в том же Радио статья про преимущества пайки над сваркой.

Вероятно, это произошло, в связи с отказом от навесного монтажа и переходом к печатному.
Если что, исключительно мое личное мнение

[bluezmoon]

Тьфу,ты!Действительно.Мог бы и сам дотумкать .
Метод ушёл непобеждённым и исключительно по причине изменения концепции приборостроения .
Интересно,а как в гарантийках ремонтили?Выкусывали и снова приваривали?Или уже припаивали?

[rekord-61]

Замечательно-познавательно! Завершающая фраза про будущие горизонты сварки вдохновляет.Любопытно,когда и почему закатилась эра сварки и была ли в том же Радио статья про преимущества пайки над сваркой.

Вероятно, это произошло, в связи с отказом от навесного монтажа и переходом к печатному.
Если что, исключительно мое личное мнение

И-я-того-же-мне-ни-я, т.к. эта объективная необходимость очевидна. На примере эволюции Рекордов наблюдаем, начиная с Р-59го (Эл-сиг Н-ск, выпускали в 2х вариантах - печатном и навесном), Р-61й (Бердск) 61 года был печатный, а с 62 года вернулись к навесному, но уже паянному. Но совсем в бытовухе от сварки не отказались - наблюдаем еще долго, особенно где были металлические шасси.
В ж\р с начала 60х наблюдаются призывы радиолюбителей к переходу на печатные платы даже в единичном исполнении, вот пример таких воззваний 04.62г

[Валерий]

А вот вопрос к знатокам таких Рекордов: почему они никогда не требуют настройки, а только ремонт?

[ДедФеном]

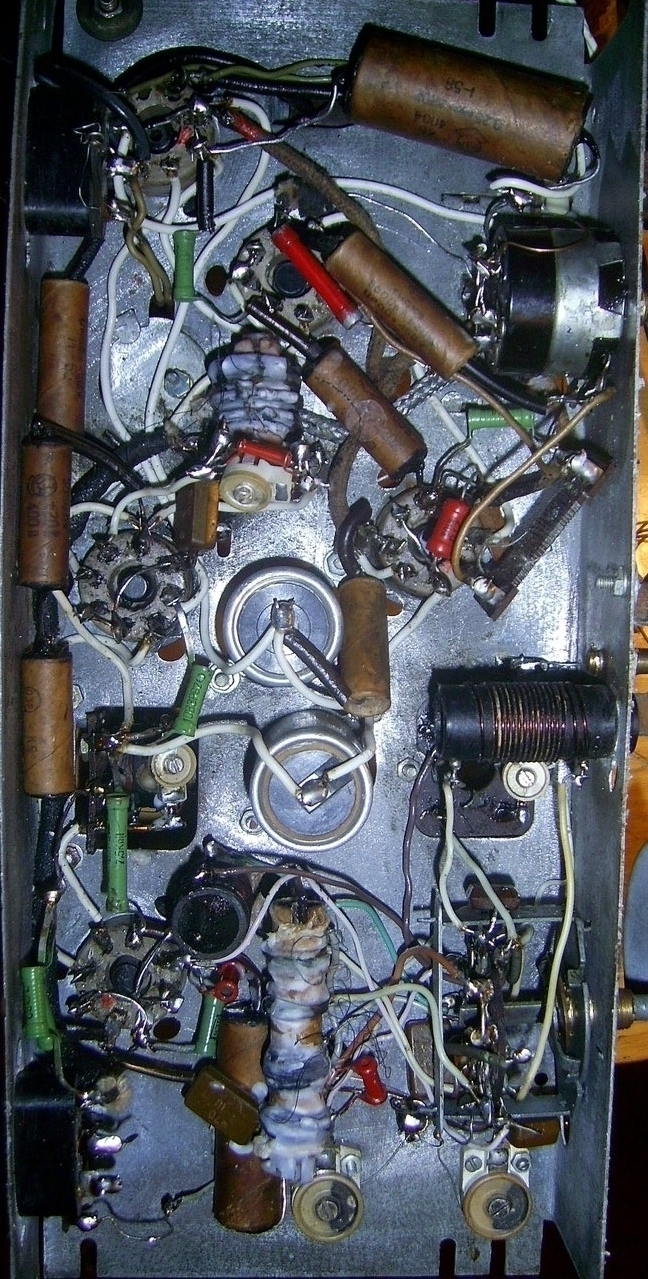

Покажу шасси Рекорд-47 которое я восстанавливал другому человеку , пришлось всё разобрать и собрать заново , очень помогло описание в журнале Радио №7 за 1948год : http://www.rw6ase.narod.ru/00/rp_l/rekord47r48_07.djvu . Там все подробно описано и в буквальном смысле нарисовано. Покраска в его планы не входила.

Отдельная песня была настройка контуров , катушки входных и гетеродинных контуров СВ кое как двигались , а вот гетеродинная катушка ДВ была восстановлена после обрыва и намертво зафиксирована , поэтому настраивалась введением кусочка ферритового стержня от китайского приёмника.

С ФПЧ было проще , их катушки я сразу зафиксировал парафином а затем вместо постоянного конденсатора припаивал переменный от карманного приёмника плюс постоянный меньшей ёмкости и контур настраивался ими , затем они отпаивались , ёмкость измерялась и ставился постоянный конденсатор плюс КПК-М 8-30пф и уже им максимально точно настраивался контур.

Была выявлена интересная особенность - если установить шасси вертикально тепло от резистора 280ом поднимается вверх нагревая первый ФПЧ , парафин тает и катушки едут !!!

И ещё , на этом шасси панельки оказались не из карболита а из обычного пластика который быстро плавился от нагрева контактов паяльником.

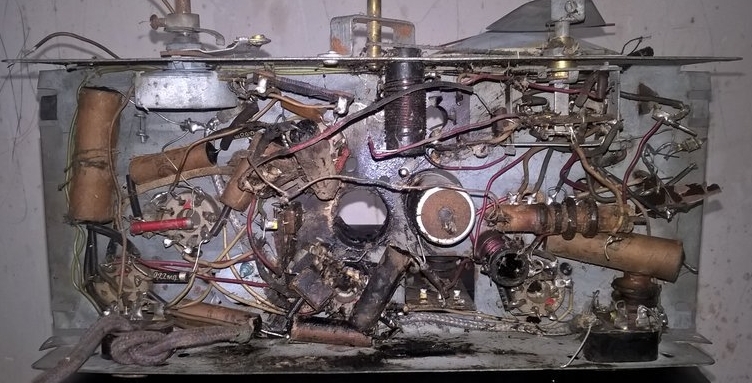

Так сказать первоначальный вид:

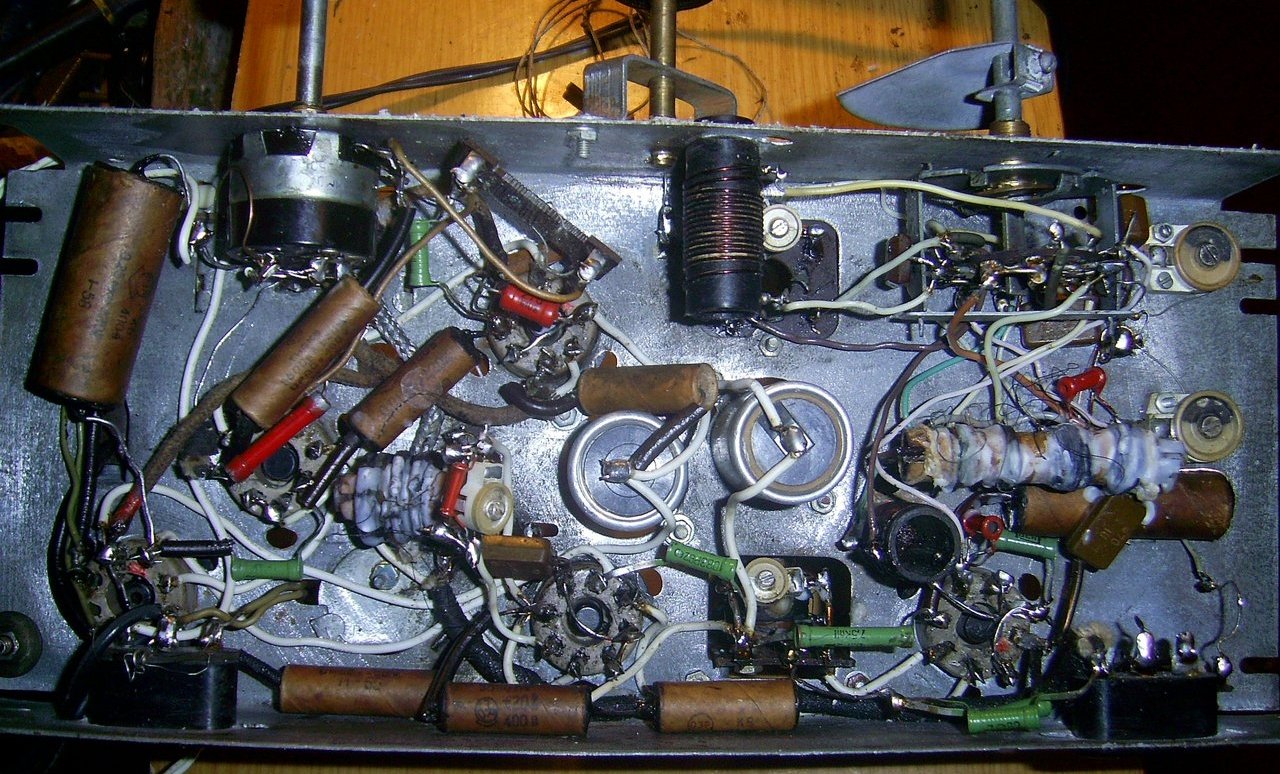

И результат работы:
