Рекорд 47

[МихаилН]

Валерий, приветствую.
Я как то настроил и снял ачх ПЧ приемника АРЗ и выполнил сопряжения по диапазонам, где то это опубликовал и меня там на смех подняли, мол нашёл чем заниматься...
И действительно, мои действия по настройкам приемника были минимальны.
Добротно их всё же изготавливали, да и схемы в них простейшие.
Восстанавливал потом неоднократно АРЗ, Огонёк, Москвич, Рекорд и совершенно верно, как Вы и заметили, достаточно было их всего лишь отремонтировать и они уже, в большинстве случаев, хорошо начинали работать.
ПЧ достаточно было подстроить на слух, но иногда сопряжение приходилось делать.

[bluezmoon]

А кто-нить включал аппарат от постоянки и меньшим напряжением?

[ivanovich64]

почему они никогда не требуют настройки, а только ремонт?

Прошу сделать скидку на полное отсутствие у меня технического образования, но я так понимаю, что в этих приёмниках, там, где может требоваться настройка, нет элементов, которые со временем деградируют и меняют свойства : в контурах ВЧ и гетеродина нет сердечников, нет керамических подстроечников, в трансформаторах ПЧ использован материал (не знаю названия) который со временем не меняет свойств, а не обычный феррит.

Р.S.может потому схема и прожила из модели в модель 25 лет.

Р.Р.S. как-то мне принесли радиолу "Р-52", которая с десяток лет простояла под открытым небом, между двух гаражей.
Никогда я такого не делал до и никогда после, но тогда, ради интереса, я её сразу же включил. И она заработала, абсолютно нормально, был приём, и ничего не бахнуло и не загорелось (только подключил вместо сгнивших другой динамик и другой сетевой шнур).

[Валерий]

почему они никогда не требуют настройки, а только ремонт?

Прошу сделать скидку на полное отсутствие у меня технического образования, но я так понимаю, что в этих приёмниках, там, где может требоваться настройка, нет элементов, которые со временем деградируют и меняют свойства : в контурах ВЧ и гетеродина нет сердечников, нет керамических подстроечников, в трансформаторах ПЧ использован материал (не знаю названия) который со временем не меняет свойств, а не обычный феррит.

Р.S.может потому схема и прожила из модели в модель 25 лет.

Р.Р.S. как-то мне принесли радиолу "Р-52", которая с десяток лет простояла под открытым небом, между двух гаражей.
Никогда я такого не делал до и никогда после, но тогда, ради интереса, я её сразу же включил. И она заработала, абсолютно нормально, был приём, и ничего не бахнуло и не загорелось (только подключил вместо сгнивших другой динамик и другой сетевой шнур).

Ну это ж надо!
Прямо в точку!

[RomanSavel]

Кстати, и мои Рекорды (первый, 47-й, 52-й) вполне приемлемо заработали после ремонта и устранения разного "колхоза".
53-й пришел в рабочем состоянии.
Видимо, действительно, деградации элементов их колебательных контуров практически не происходило во временем.

[bluezmoon]

У меня из пятидесятников Балтик разных штук семь-восемь,Рекордов и Уралов разных штук десять.Все работают без какого бы то ни было вмешательства.Замену ламп не считаю,да в Р-52 один резистор ТО заменил.

[RomanSavel]

У меня из пятидесятников Балтик разных штук семь-восемь,Рекордов и Уралов разных штук десять.Все работают без какого бы то ни было вмешательства.Замену ламп не считаю,да в Р-52 один резистор ТО заменил.

ТО - это особая песня.
Как и неизбежная замена части электролитических и бумажных конденсаторов.

[ivanovich64]

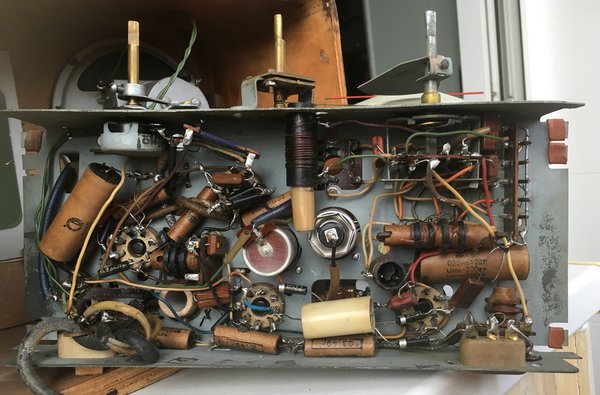

Вспомнил, что у меня в каморке стоит шасси "Рекорд-47" от АРЗ с полным "стеклянным" набором ламп (нравятся мне стекляшки типа 6А10С, 6К9М, 6Г7С, чисто внешне).
Резисторы ТО, кроме одного, ушли в бесконечность. Пришлось ставить ВС (их тоже уже найти не просто).
Все конденсаторы, в том числе электролиты, подделаны.
Родного балласта в глаза не видел, пришлось ставить ПЭВ-75 (на 100 Вт по высоте не влезает в корпус). Сделал ему своё крепление.
Корпус ещё не привёл в порядок.







Р.S. за фотки извиняюсь, снимал со вспышкой, по другому никак.

[RomanSavel]

Все конденсаторы, в том числе электролиты, подделаны.

Даже слюдяные? С этими-то что приключилось?

[ivanovich64]

RomanSavel
Нет, конечно же. Не совсем корректно выразился. Имелись ввиду типа КБ.

[bluezmoon]

А кто-нить включал аппарат от постоянки и меньшим напряжением?

Похоже никто не эксКриментил



От десятка другого Крон(как я Родину запускал) наверно вряд ли получится,учитывая заявленную потребляемую мощность.
А вот в инструкции пишут о сети постоянного тока.Это когда такое было и где?

[RomanSavel]

bluezmoon, мой приемник от 127 В запитывался, т.к. гасящий "кипятильник" "дал дуба" еще задолго до попадания приемника ко мне
А на замену ему я ничего не подобрал. Первый же Рекорд, вообще, на 220 В только посредством внешнего гасящего резистора подключается.
В общем, наляпал я обоим этим раскрасавцам-Рекордам на сетевой шнур бирку-напоминалку "127 В".
От постоянки не пробовал. Хотя ,у меня, есть блок питания для Родины и Партизана.
Но, он и на соответствующий ток рассчитан. В защиту уйдет.

[rekord-61]

Похоже никто не эксКриментил

Еше немножко школярский вопросик терзает - а Вы в сети напругу смотрите? в смысле латром уменьшать до срыва приема - интересно до скольки уверенный прием ???

[bluezmoon]

Роман,да,ток немалый.Наверно штук сто 373-их потянут.Но мне любопытно стало вообще про упоминание сетей постоянного тока.Т.е. либо до войны либо после неё были такие бытовые сети?
А в сети у нас под 240V.На СВ и ДВ неважнецки принимает,много помех.На КВ лучше.

[bluezmoon]

rekord-61, ЛАТРик есть где-то в гараже,попробовать можно,найду если.

[rekord-61]

А в сети у нас под 240V.

ооо, для старичков это не есть гут, треба латр-ик шукать в "дальнем гаражике". У меня в "ближней квартире" норма, лишь иногда подскакивает

[bluezmoon]

У меня по-ходу устаревшие позапрошлогодние сведения .Исправились

[RomanSavel]

Это хорошо! А у меня в деревне часто завышенное. Да еще и "скачет", почти как давление или как "болтанка г... в проруби"...
ЛАТРики еще были со встроенными вольтметрами.
А я поставил обычный древний 2-х амперный ЛАТР на площадку, где разместил еще рубильник, розетку и вольтметр.
Чаще всего, правда, включаю через него паяльник. Даю ему вольт 185, тогда жало не слишком быстро подгорает.
А так еще и 9-амерный ЛАТР лежит в кладовке. Тоже древнючий, антикварный.

[bluezmoon]

...древнючий, антикварный.

У меня тоже такой замшелый.Может 60-х годов,надо сегодня найти.

[Дмитрий А.М.]

Я себе вот такой переделал.Поменял вход-выход(сеть подавалась на бегунок).Вместо переключателя напряжения сети поставил гнезда,перемычка или амперметр (ток нагрузки мерить).

[bluezmoon]

Зач0тный.И дыхание эпохи ощутимо.
У меня шестигранный.

[RomanSavel]

Вот я про такой и говорил. Со встроенным вольтметром
А у меня обычные. Кстати, не замшелые Нормально сохранились. Сфоткаю как-нибудь и покажу.

[bluezmoon]

Нашёл,от моха оттёр.Оказался РНО 250-0,5

[RomanSavel]

Нашёл,от моха оттёр.Оказался РНО 250-0,5

Во! Красава!
Мои примерно такого же дизайна и времени.
На 2 А и на 9 А.

[Пентатоник]

А у меня в деревне часто завышенное. Да еще и "скачет", почти как давление или как "болтанка г... в проруби"...

И автоматы не выбивает?

[RomanSavel]

А у меня в деревне часто завышенное. Да еще и "скачет", почти как давление или как "болтанка г... в проруби"...

И автоматы не выбивает?

Нет, они с некоторым запасом поставлены. Но с не особо большим, конечно.
Скачки напряжения в пределах +/- 10-15 вольт могут происходить до нескольких раз за час.
Не исследовал, конечно, специально, по всем ли трем фазам одинаковая "болтанка".
"Бесперебойник" у компьютера "щелкает" довольно часто, да и по свету лампочек тоже заметно.
Разумеется, во время пайки и ЛАТР периодически подкручивать приходится.

[Дмитрий А.М.]

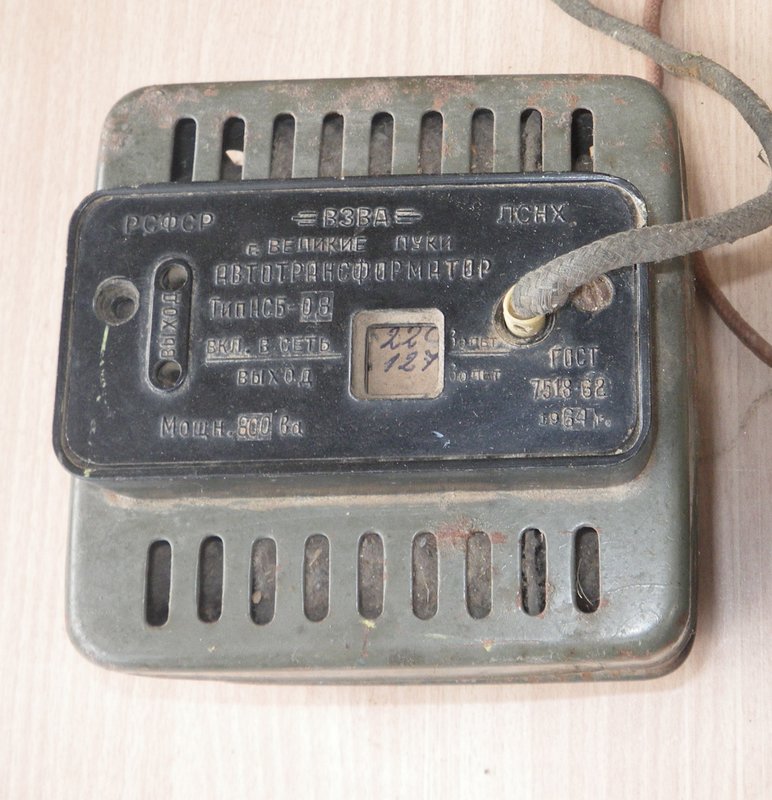

А для первых Рекордов есть еще такой транс:

[bluezmoon]

Дмитрий А.М., .Я несколько раз отказывался от подобных предложений,теперь понимаю,зря .
У нас летом в деревне тоже скачки бывают,точнее проседания до 180V,техники теперь у всех много,а трансформатор стоит наверно с 80-х.

[Vygandas]

Прикольней когда вместо добавочного резистора ставили бареттер 0.3Б65-135
Приемник стабильней работал при пониженном напряжение, но бареттер такой же кипятильник ...

[Дмитрий А.М.]

Дмитрий А.М., .Я несколько раз отказывался от подобных предложений,теперь понимаю,зря .
У нас летом в деревне тоже скачки бывают,точнее проседания до 180V,техники теперь у всех много,а трансформатор стоит наверно с 80-х.

Я сам живу постоянно в деревне,причем на противоположном от трансформатора краю.Так что проблема знакома.Но у меня стоит стабилизатор на 5 кВт.Но этими пользуюсь для разных своих нужд.

[RomanSavel]

А для первых Рекордов есть еще такой транс:

И не только для них
Помню, когда я был совсем маленький, у нас в квартире через такой был подключен холодильник, а еще стиральная машинка.
Потом сеть переключили на 220 В, и надобность в автотрансформаторах отпала.

[RomanSavel]

Прикольней когда вместо добавочного резистора ставили бареттер 0.3Б65-135
Приемник стабильней работал при пониженном напряжение, но бареттер такой же кипятильник ...

Дык, бареттеры и штатно ставились в приемники.
Но из отечественных, это только первый Москвич.
Хотя, помню, несколько лет назад, кто-то из наших форумчан (если не ошибаюсь, это был доктор Ivanovich64 из Донецка), показывал шасси Рекорда со штатным бареттером, вместо гасящего резистора. Вероятно, была какая-то мелкая серия с таким вот "непринципиальным отличием", как любили тогда писать в инструкциях.

[AlexJ]

Когда то соорудил такую "приблуду", там разделительный трансформатор на 150Вт, ЛАТР, очень удобно работать с устройствами с "горячим" шасси, к тому же приходится довольно много заниматься ремонтом ИБП, потому сбоку еще лампочка видна.

[Юный техник]

А вот, добылась инструкция от Днепропетровского образца:

Обложка, вероятно, утрачена. Схемы нет

[bluezmoon]

...инструкция от Днепропетровского образца...

А СВ-диапазон у него уже укорочен 200-546 метров

[rekord-61]

инструкция от Днепропетровского образца

Пробел в башке - вот в этой инструкции написали, что прм 3 класса, а в конце пишут цены оплаты регистрации по категориям - откуда при покупке знать скока платить (шутка) - а серьезно, то что это за категории и где они тогда были указаны???

[bluezmoon]

rekord-61, примерно так

[rekord-61]

примерно так

саПсЭм склероз плАхой стал

[bluezmoon]

А я нашёл-таки упоминание про сеть постоянного тока,о которой говорится в инструкции к Рекорду-47.
Попалась фраза о замене старых городских сетей(в Саратове) со 110 В пульсирующего однополярного тока на 220 В переменного с частотой 50 Гц.Началось это в предвоенные годы.

[МихаилН]

bluezmoon, мне покойный отец (он у меня с 1918 года рождения), давно как то рассказывал, что раньше, до войны, да и сразу после, в некоторых домах, как я понял одноэтажных, электрика была выполнена вообще одним проводом, а второй (земляной) брался с заземления. Вот это наверное и была пульсирующая однополярная сеть...
Так что, такая сеть раньше была распространена по всей стране...

[bluezmoon]

...такая сеть раньше была распространена по всей стране...

Получается да.Именно в бытовом плане.Только обэтом не задумывался,пока не прочитал в инструкции.

[МихаилН]

bluezmoon, вот к чему приводит, внимательное, вдумчивое прочтение старых инструкций.
Я бы, например, и не вспомнил бы о рассказе отца, если не ваше предыдущее сообщение.
А теперь даже интересно стало больше узнать о той однопроводной электросети.
Что использовалось в качестве заземления (папка рассказывал, да я забыл...), только один провод тянули и по столбам, или заземляли второй у каждой опоры или вообще прокладывали в земле. ?
Немного не по теме, но если кто знает, расскажите пожалуйста.

[Invzor]

Приветствую.

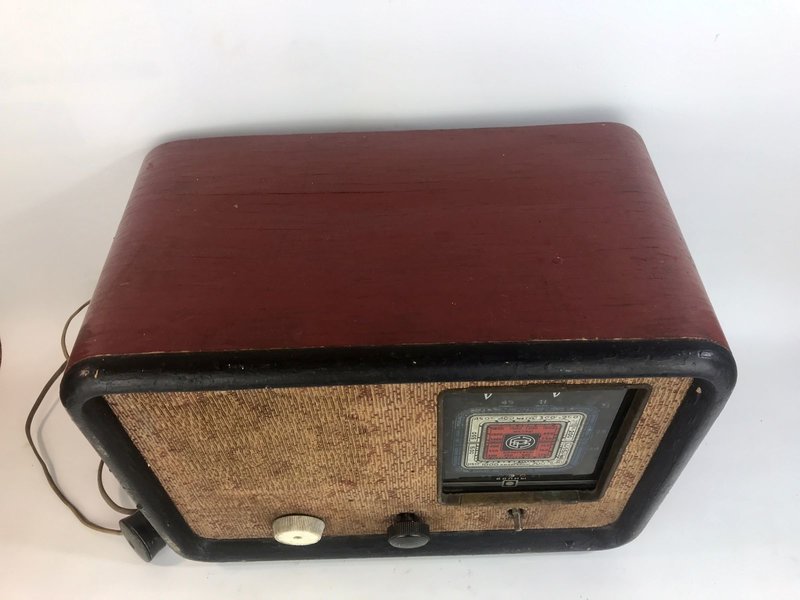

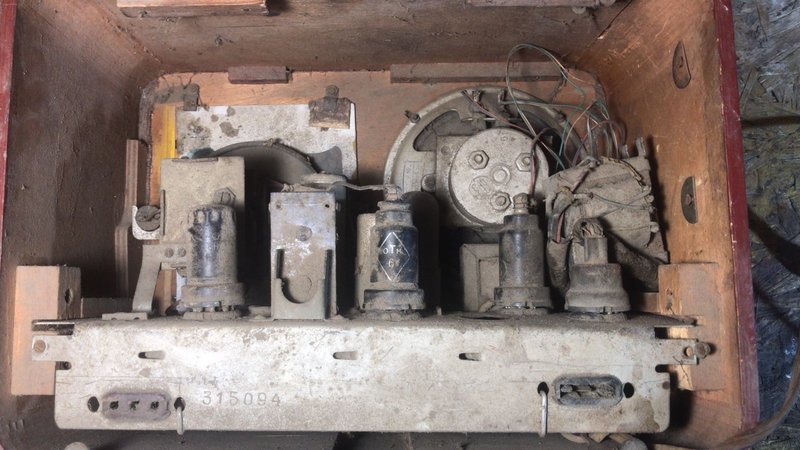

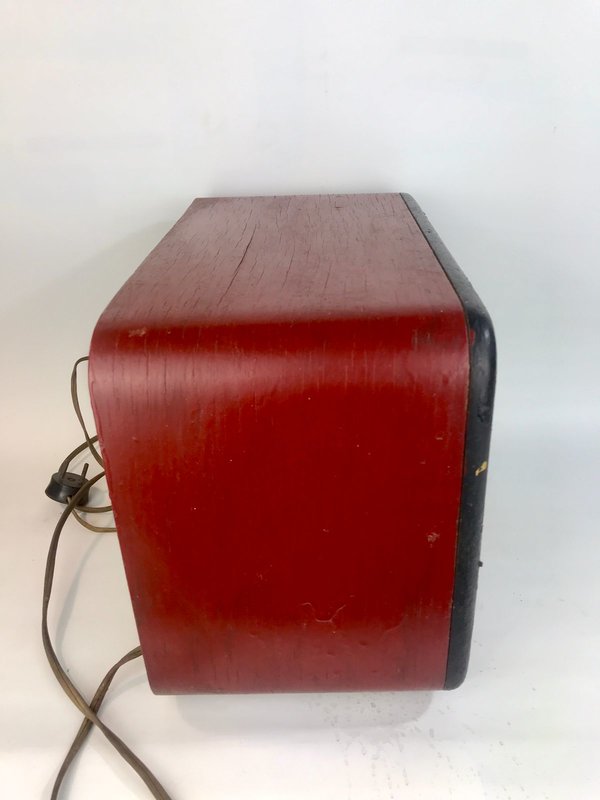

Имеется вот такой Рекорд 47 БРЗ. Не хватает вроде как по внешнему виду ПЭВ-75...
Но все работает и станции ловит и вход для проигрывателя тоже работает... он вообще нужен там и зачем? И если нужен, то куда его подпаять, если не сложно - подскажите?

[Александр Хрисанов]

Виден приколхоженный силовой трансформатор. Поэтому резистор видимо не нужен.

[bluezmoon]

...он вообще нужен там и зачем?...

Схему доколхозную смотрели?

[Invzor]

да я не сильно радиотехник... когда-то в школе ходил в станцию юных техников... ну паяльник держать умею... поэтому вы сильно не серчайте на тупые вопросы мои...

[Invzor]

Виден приколхоженный силовой трансформатор. Поэтому резистор видимо не нужен.

Спасибо, тоже обратил внимание, что у других трансформатора нет... но подумал, может разновидности разные... разные варианты исполнения так сказать.

[Invzor]

Подскажите что жалательно на нем проверить? емкость конденсаторов? Приемник то работает, но звук при подключении на входе немного с перегрузом... может это норма , я не в курсе... но чувствуется, что он есть.

[Invzor]

Может есть что-то типо контрольных точек замеров?

[bluezmoon]

что ... на нем проверить?

Видно,что аппарат находился не в самых комфортных условиях.А он практически целиком состоит из ненадёжных(за истечением стольких лет) бумажных конденсаторов и резисторов ТО-1



Для начала другой динамик подсоедините,может он даёт искажения.
