Дмитрий, спасибо за ответ.
Вот и я пришёл к такому же выводу.
Что с той обычной фанерой, что в продаже, угол пропилами в ручную сделать очень сложно, только нервы себе трепать.
А вот на полукруглых бобышках по углам, всё неплохо получается. Сверху шпон проклеить и отлично будет.

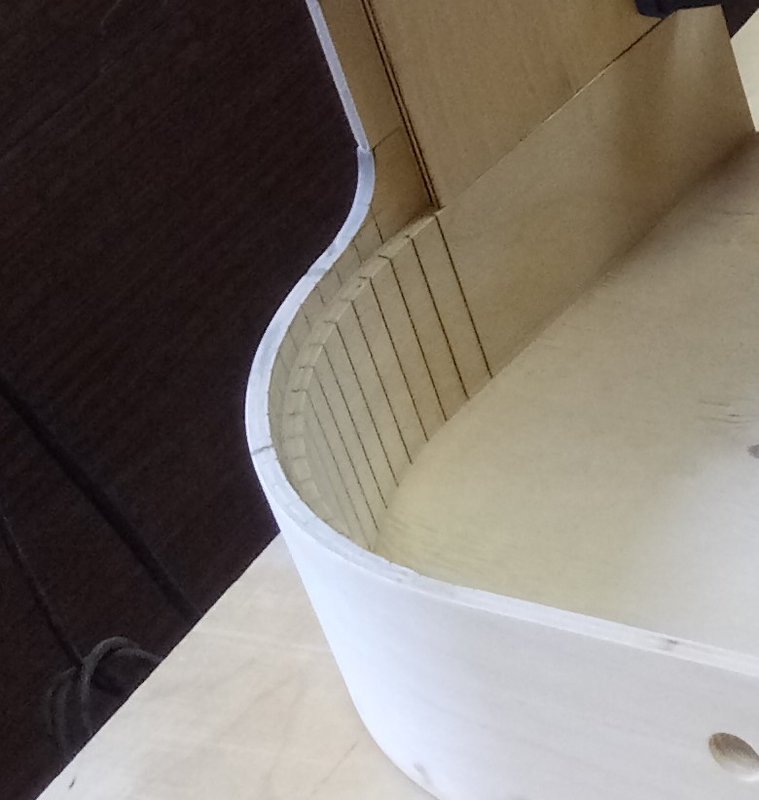

Вот корпус над которым сейчас работаю:




Я сейчас всё фотографирую. В первую очередь, для себя. Приемников много восстанавливал, что то уже и продал (наигрался, да и места в квартире нет), а как делал уже и забывается.
А так, у меня под каждый приемник своя папочка с материалом из интернета, схемами, инструкциями на него, и конечно фото, как что делал. Даже когда приемник уже продан, и то, бывает полистаешь его папку, и вся работа с ним вспоминается. Сначала забывал фотографировать в процессе работы, сейчас привык. И здорово это помогает в порядке разборки - сборки приемника, особенно не типовых его узлов.

Михаил!
Я сделал распиловочно-фрезерный стол,работаю на нем.Надо диск потоньше подобрать.

Следующий корпус буду делать так:

Дмитрий, понятно.
У меня станки простые: электролобзик, дрель-шуруповёрт, шлифовальная машинка.
К ним ещё тумбочка от ТВ Школьный, помните, такой ч/б с дверцами на 61-ом кинескопе.
Очень хорошая тумба получилась, я всё на ней делаю.
Комната 8м в стандартной ж/б трёхе.
Было бы желание и настроение делать, а остальное всё приложится, найдётся, пропорционально этому желанию.
Успешных свершений!
73!

Михаил,спасибо!И вам успехов!
73!

Завершил восстановление Минск С4,приобретенного с помощью нашего форучанина.За что ему огромное СПАСИБО!

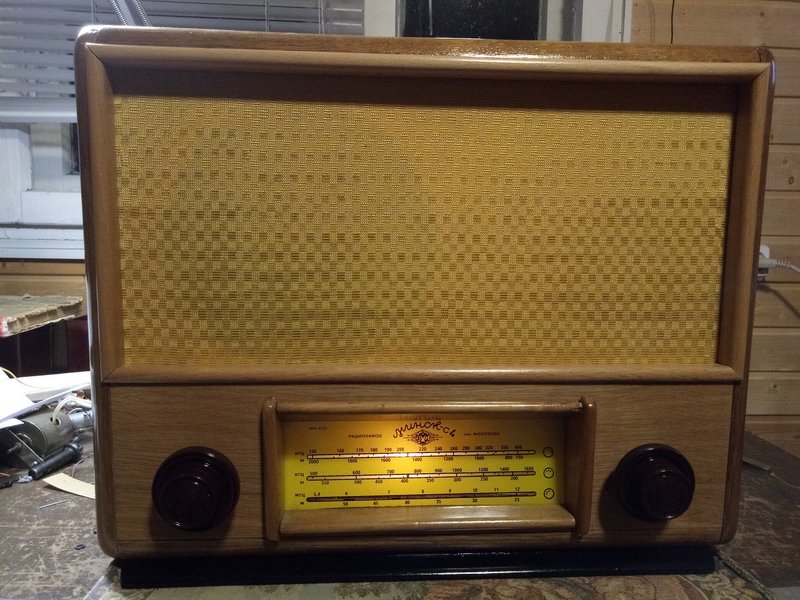

Вот что получилось в итоге:

Приемник был сарайного хранения со всеми вытекающими...


Корпус был полностью разобран.Были изготовлены заново передняя панель,отражательная доска и донышко корпуса взамен расслаивающихся.Старый шпон удален,поклеен новый.


Ржавое шасси почищено и окрашено.Выходной трансформатор был в обрыве,заменил подходящим.Силовик пытались перематывать,но как-то странно,пришлось перемотать.КБ и электролиты перефаршированы.

Шкала и задняя стенка работы Д.Лисовина.


Родная ткань села,натянуть не удалось,поэтому заменил.Старую постирав и перевернув наизнанку использовал на Рекорд 45.

Родная ручка была только одна,настройки.Использовал ручки от Восток 57,распилив одну на две части и покрасив в коричневый цвет.

Приветствую!

Ну, что же!
С успешным завершением реставрации редкого коллекционного приемника!

Дмитрий А.М. писал(а):Завершил восстановление Минск С4

Ваша красота души и умелые руки спасут еще не один Мир, Минск, Рекорд...
С наступающим!!!
Пы-сы: на правой малой ручке буковок ДСК не хватает для суперполного щасья (шутка).

Закончил еще один проект этого года.Когда-то на форумах ОДЛР обсуждался приемник 7Н-27 в вертикальном исполнении.Точнее радиолы Восток.

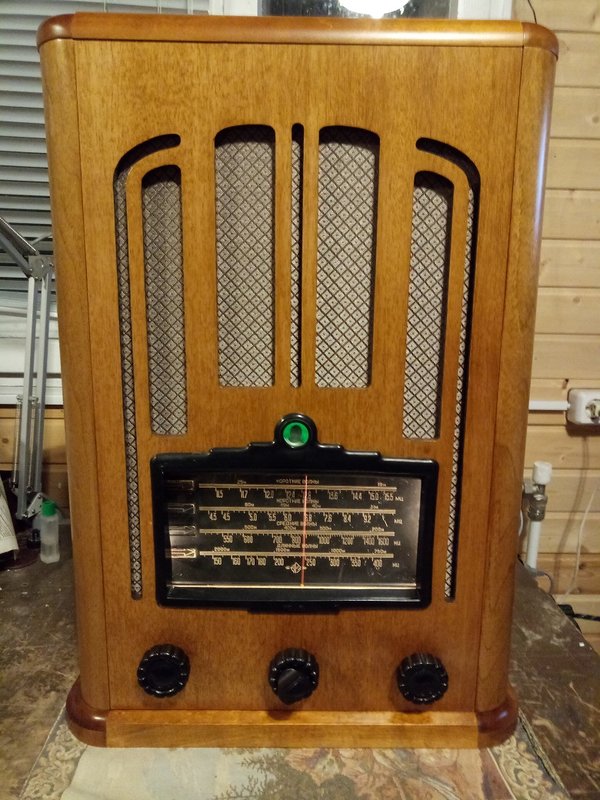

Захотелось сделать себе такой,только приемник 7Н-27.Шасси было ранее куплено у нашего форумчанина.Шасси разобрал полностью,покрасил.Электролиты перефаршировал.КБ и ТО заменил изготовленными муляжами.Корпус изготовлен с нуля.Вот что получилось:

Красиво получилось !

ORAS писал(а):Красиво получилось !

Да, вполне концептуально!
Однозначно одобрямс

Дмитрий А.М. писал(а):Корпус изготовлен с нуля.

Дмитрий, зачем сделали такой глубокий?
Почему не ограничились размером шасси?
Иль звука ради?

«Как широко, как глубоко!» © А.С. Пушкин

ASSistant
Оригинал изначально был радиолой.С него и ориентировался на размеры.Потом решил не заморачиваться с ЭПУ.

Дмитрий А.М., поздравляю, отличный корпус у Вас получился!
Такой изготовить - искусство!
Декоративные отверстия передней панели под динамик, лазер, да?
Очень понравилась и ткань на приемнике.
Подскажите где можно такую приобрести.
Мне как раз такая нужна к этому красавцу.
Другая тут не катит...



И Минск С у Вас замечательно получился!
Очень удачно закончили 2019 год.
Ознаменовали его такими красавцами!
+ от меня, а мог бы, и десять плюсов поставил бы за такую классную работу.
С Новым годом Вас!
Дальнейших творческих успехов в наступившем 2020 году!

МихаилН
Спасибо за оценку!С НОВЫМ ГОДОМ!
Переднюю панель делал на фрезере.Он у меня стоит в столе,справа:
http://forumimage.ru/show/107484199
Ткань купил в магазине "Ткани".В нем у нас бывают остатки.Периодически заглядываю,иногда что-то подходящее и попадается.
Сейчас еще одну реплику заканчиваю,скоро покажу.

Я тоже повелся на неметчину и сделал стол с фрезером внизу.... вовремя отказался. Пыль очень быстро забивает подшипник у фрезы и он начинает ужасно греться. Не помогает даже отсос пыли непосредственно от фрезы. Пришлось разбирать фрезер, разбирать подшипник и менять смазку. По видимому ручные фрезеры рассчитаны на работу фрезой вниз! В таком положении работает нормально. Учтите эти мои наблюдения.

maister
Виталий Спасибо за совет.Учту.Пока работает нормально,не так много делаю на нем.

Еще один аппарат готов занять место на полочке:

Спасибо "деду" за "Победу"!

Приветствую!

Шикарно! Если не секрет, что в Победе родное а что новодел?

Поздравляю. Аппарат... просто нет слов. А внутряночку бы посмотреть ?

RomanSavel писал(а):Приветствую!

Шикарно! Если не секрет, что в Победе родное а что новодел?

Из родного только шкала и рамка,подаренные Сергеем Ш.(техник-сан на ОДЛР).
Шасси ПТС-47 с характерным вырезом как у Победы,которое перебрал и немного доработал,БП самодельный.



Корпус сделан с нуля.

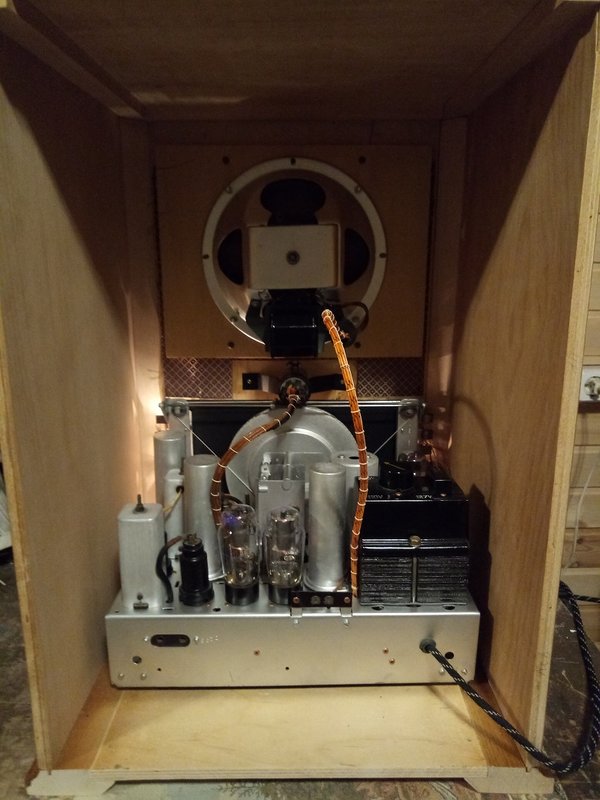

Вид сзади:

Дмитрий, приветствую!
Отличная работа! Про трудозатраты молчу...

Приветствую!

Да, супер получилось!

rekord-61,sашок,maister,RomanSavel
Спасибо за оценку моей работы!

Я в восторге! Действительно все здорово получилось.
Продолжайте радовать своими работами!

Да уж, мастерство налицо.
Одно гнутье деревянных деталей в домашних условиях чего стоит!

RomanSavel
Ничего сложного!Делаем пропилы,смачиваем и загибаем.

Пропилы делал с помощью такой приспособы.Вместо пильного диска фреза Р6М5 ф100х1,2 мм.

Это Вы скромничаете.
Тут нужны хорошие руки и опыт.
Я в этих делах не спец, но папа говорит, что данная процедура относится к сложным, как и фанерование пилястров, например.

Дмитрий А.М., шикарное радио!!!
Поздравляю и по доброму завидую!
Корпус очень сложный, да ещё и шпонированный.
Я бы и с подобным станком такой не сделал бы...

Ну вот,очередная поделка.Реплика 6Н-19.
Шасси от 6н1 полностью разобрано,покрашено,дополнено новым шкальным механизмом.Корпус сделан с нуля.

Димитрий Анатольевич,
Снимаю шляпу!
Золотые у Вас руки!
С уважением,
Андрей

Отличная работа!

Выше всяких похвал!

Дмитрий, поздравляю, отличная работа на высочайшем мастерском уровне !!!
Глядя на Вашу работу возникает желание и свои старички в "закромах" восстанавливать и хоть немного попытаться приблизиться к Вашим результатам по качеству и красоте.
Спасибо за публикации восстановленных приемников!
С удовольствием смотрю на работу большого МАСТЕРА!
Дальнейших успехов!
С наступающим Новым годом!
С уважением и восхищением от увиденного, Михаил!

Восстановлен Партизан,подробно здесь: http://rt20.mybb2.ru/viewtopic.php?f=2&t=107581

Сделана копия приемника Салют.Подробно здесь: http://rt20.mybb2.ru/viewtopic.php?f=2&t=104916

Вариации на тему ВЭФ М557:

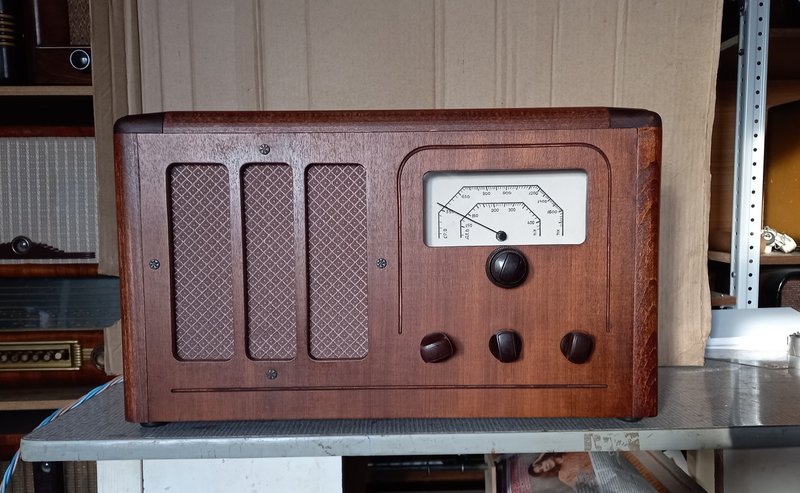

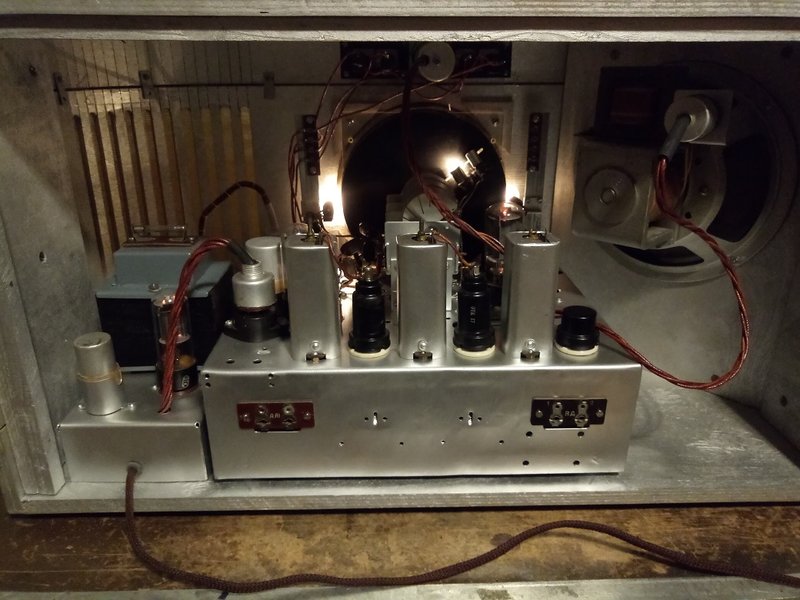

Очередная поделка - копия приемника 4НБС-6.Корпус и шасси самодельные.Основные детали от 6Н1.Неплохо работает на ДВ и СВ.

Отличная работа.Сколько в среднем времени уходит на эти дела?

Tofiq62, Трудно сказать.Этим занимался с весны,параллельно с другими работами.Летом деревяшки и железки,похолодало - потрохами.

Дмитрий А.М., на конденсаторах число 11 после напряжения что интересно означает?

bluezmoon писал(а): ↑

17 дек 2022, 13:15

Дмитрий А.М., на конденсаторах число 11 после напряжения что интересно означает?

Честно говоря не знаю.На оригинальных в 6Н1 видел.На каком-то фото и "35" видел.

Дмитрий А.М. писал(а): ↑

17 дек 2022, 18:05

и "35" видел

Возможно так обозначали класс точности.

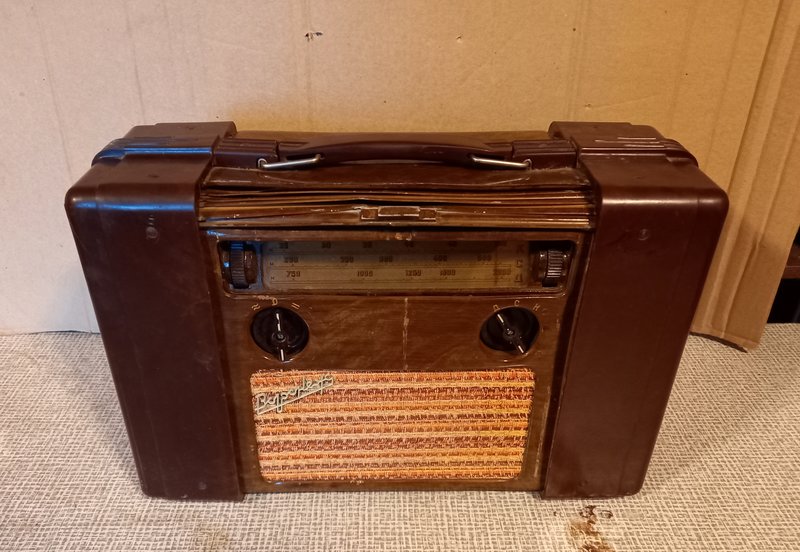

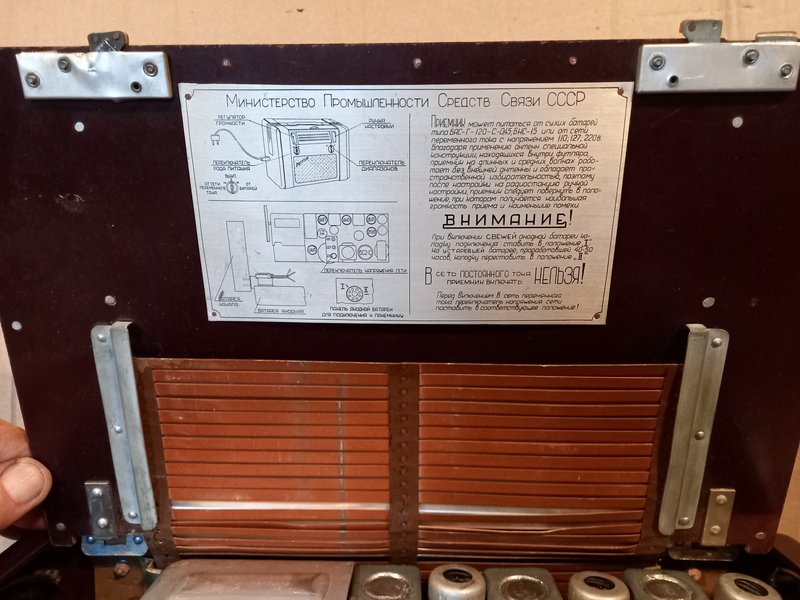

Давненько ничего интересного не попадалось,и вот недавно подвернулся Воронеж (модель 1951 г.) недорого.

Состояние,конечно,не идеальное,шторка помята и не двигается.

На боковине трещинки.

А внутри все довольно неплохо.Выскочила из кронштейнов катушка СВ диапазона - поставил на место.Пришлось смазывать и разрабатывать привод КПЕ - смазка засохла.нить проскальзывала на оси ручки настройки.Немного задевали пластины КПЕ,пришлось поправить.Заработал практически сразу - только пошевелил лампу УПЧ,не было контакта в панельке.В целом работает неплохо,на наружную антенну 40 метров на КВ громко идут несколько станций,днако настройка довольно острая,диапазон то обзорный.На СВ также несколько станций,на ДВ слабенько прослушиваются поляки.Вообще приемник очень непрост для ремонта,чтобы добраться до монтажа надо снять шкалу с нитью верньера.


Сетевой шнур в комплекте.
Ручки без металлической втулки,крепятся винтом в торец оси.Уже наметились трещинки,поэтому сразу поставил колечки.

Очередное приобретение - "тарелка" Егоршинского радиозавода.

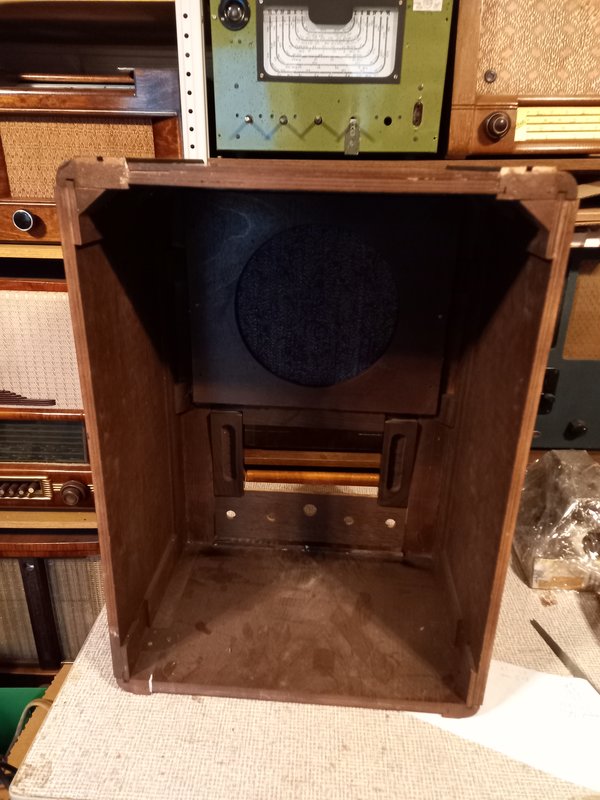

Как-то по осени привезли мне на восстановление редкий аппарат - 10Н15 (СВД-10).Уколхоженное шасси,которое побывало в корпусе типа Тефага с вертикальной шкалой по центру,и корпус ,тоже уколхоженный под шасси СВД-9.

Изучив приемник и схему не смог отказать себе в удовольствие сделать копию такого редкого аппарата!Схема,за исключением ВЧ контуров,почти полностью как в Победе и в ПТС-47.

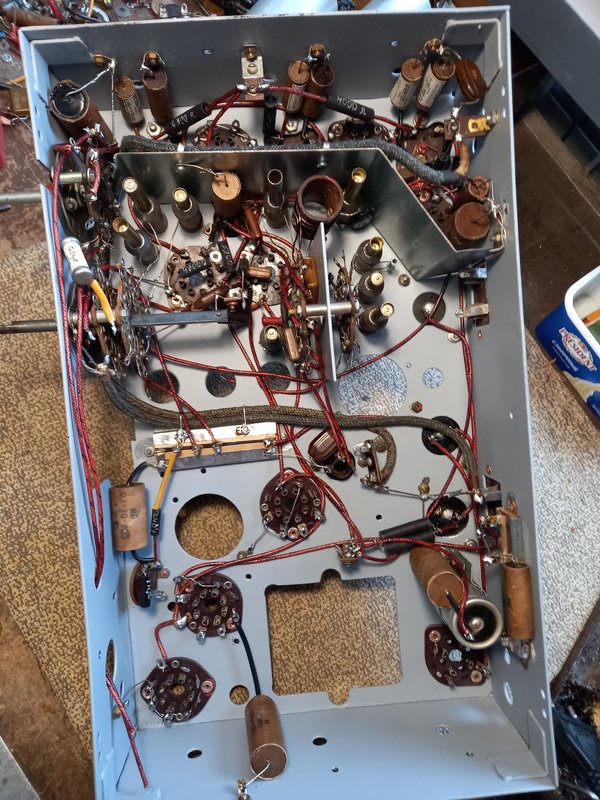

Купил на Озоне кусок холоднокатанной стали 1,5 мм,вырезал шасси.ФПЧ и КПЕ от ПТС 47,подстроечные конденсаторы от 6Н1.Закончить шасси за зиму не успел,нет пока силовика от СВД-9.

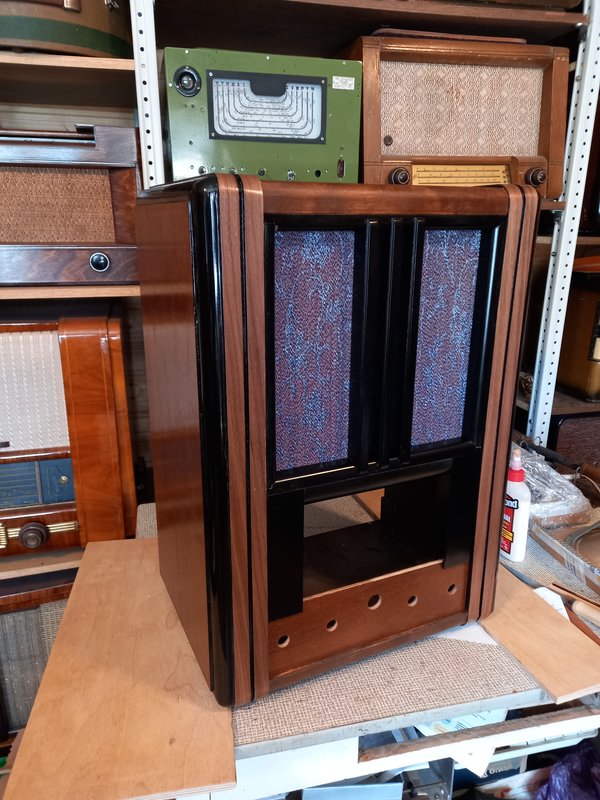

С приходом тепла взялся за корпус,сейчас он практически готов,надо приклеить нижнюю планку рамки шкалы.Ткань с каких-то мебелей,лежала лет 10,вот нашлось применение.Цвет может и не очень,но... что есть.

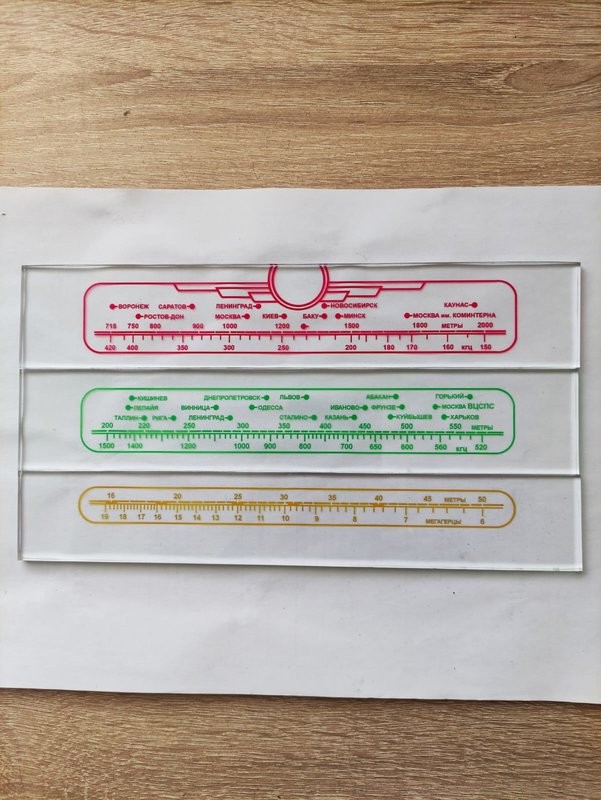

Огромная благодарность Владимиру Артюнину за предоставленный макет шкал!
Осенью буду доделывать шасси.

Ну просто нет слов! Снимаю шляпу!!!
