Галета Евгений, Украина, Киев. Дубль два.

[evgen4]

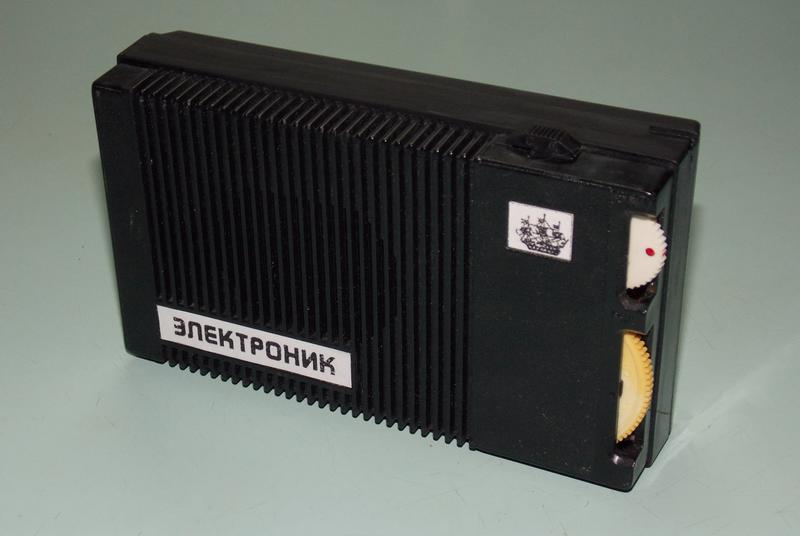

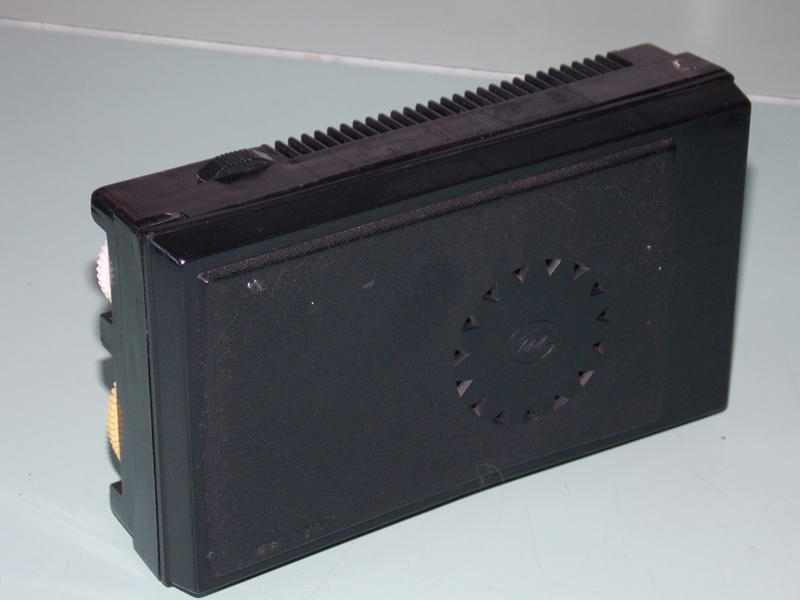

Я сделал с этим корпусом все, что смог...
Попробую еще восстановить надпись и рисунок...или найду донора...

[Rinat]

evgen4
Хорошая работа.
Надписи и шильдики можно восстановить методом ЛУТ.
http://forumimage.ru/uploads/20140909/1 ... 623991.jpg
Для законченности работы предлагаю почистить ручку настройки
и ее зубчики (убрать желтизну) треугольным надфилем.

[evgen4]

evgen4
Хорошая работа.
Надписи и шильдики можно восстановить методом ЛУТ.
http://forumimage.ru/uploads/20140909/1 ... 623991.jpg
Для законченности работы предлагаю почистить ручку настройки
и ее зубчики (убрать желтизну) треугольным надфилем.

Добрый вечер! Ну, с желтыми пятнами поборемся, это не проблема, иногда помогают чистящие средства с хлором.
А вот про надписи и рисунки - заинтриговали. Это Ваше фото по ссылке? Не подскажете, картинок в электронном виде не осталось у Вас?

[Rinat]

Есть картинки в формате Sprint Layout 6.0. Можно
скачать здесь:
https://yadi.sk/d/Vpf3fp3A4ba0E
https://yadi.sk/d/ldnUtQcptaeVL
При печати необходимо подобрать масштаб для получения нужных размеров.
Масштаб шильдика М=30%, Коррекция печати 1,2.
Масштаб Парусника М=20%, Коррекция печати 1,0

[evgen4]

Есть картинки в формате Sprint Layout 6.0.

БЛАГОДАРЮ! Сейчас и займусь!

[evgen4]

Как-то так вышло...

Еще раз спасибо, Rinat!

[evgen4]

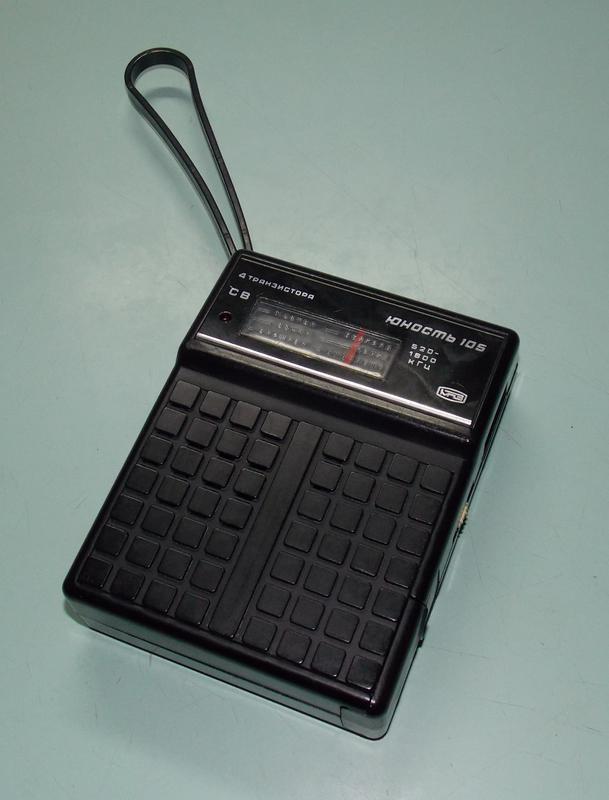

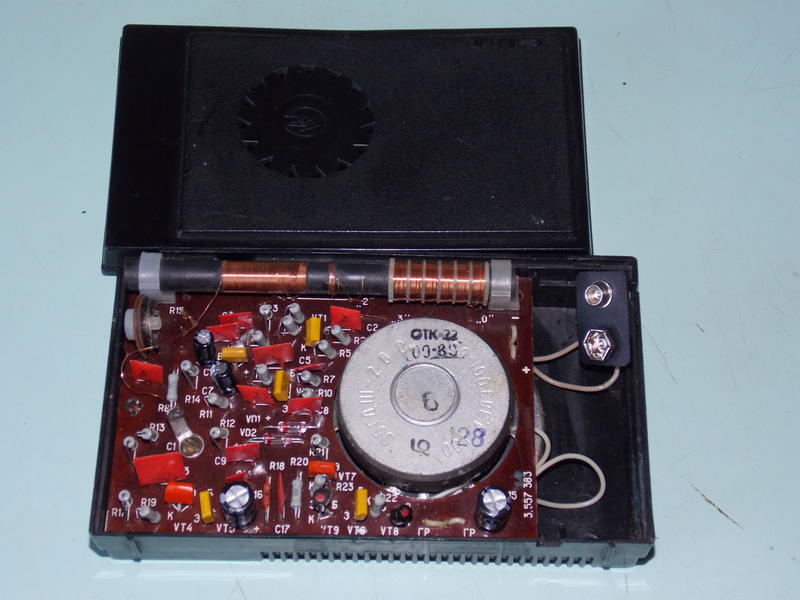

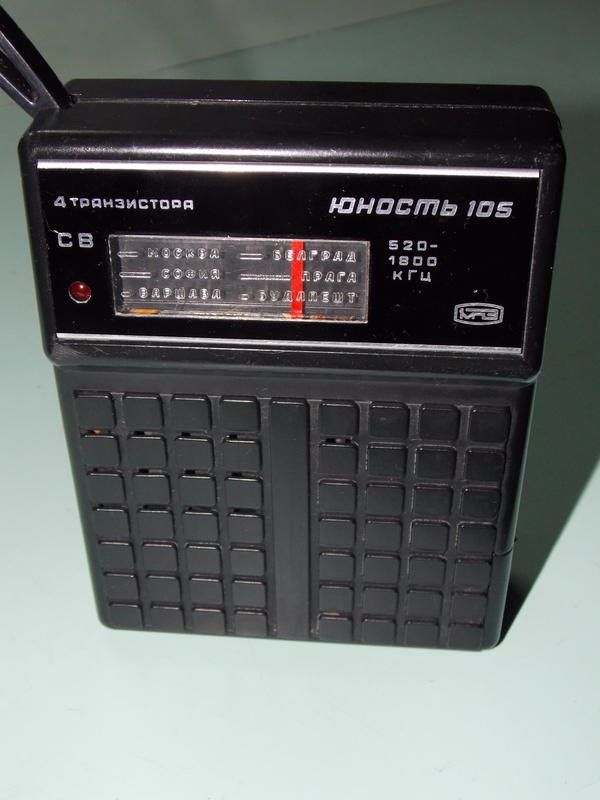

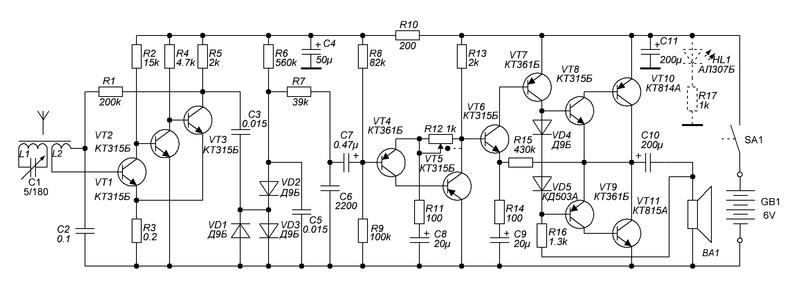

Добрый день! Радиоконструктор Юность-105, внутри - очень неплохо сделанный приемник Верютина, в котором пришлось поменять электролиты. Странно, но я доволен, чувствительностью и правда превосходит Селги, а вот помехоустойчивость - повыше будет. Минус - известная беда с "грозовыми разрядами" в КПЕ. В общем, занимает достойное место в коллекции.

[Michail]

Интересная у Вас коллекция, коллега! желаю удачи в поиске раритетов и пополнений!

[evgen4]

Интересная у Вас коллекция, коллега! желаю удачи в поиске раритетов и пополнений!

Благодарю!

[evgen4]

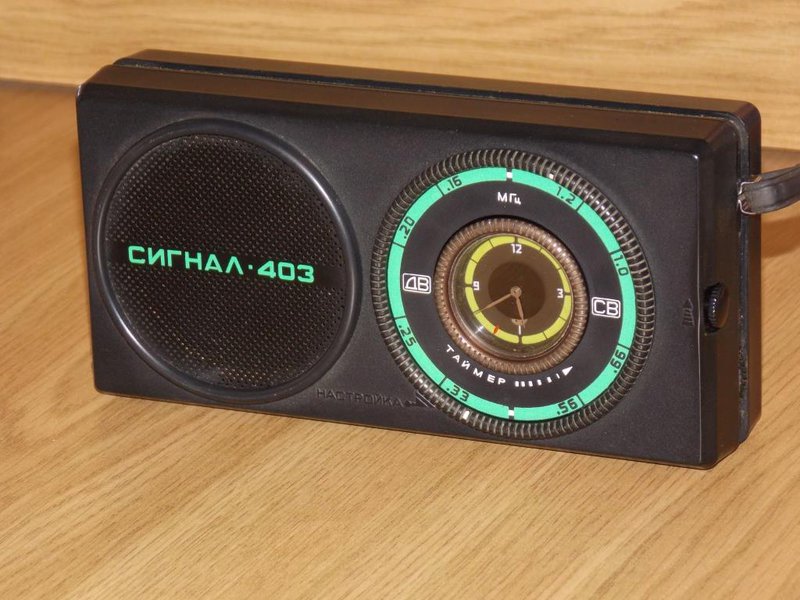

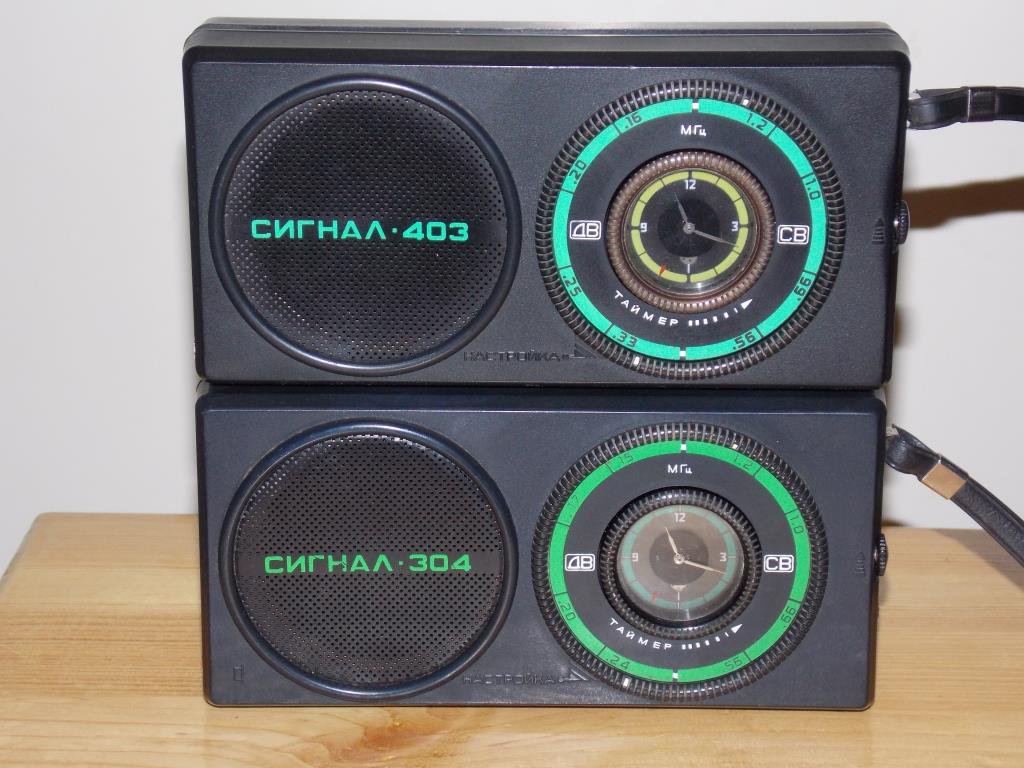

Давно не пополнял коллекцию. Как-то не до того было...Добавил себе СИГНАЛ-403. Был под пломбой, но пришлось вскрыть для замены сломанного регулятора громкости (вообще раскололась "подкова") и ремонта часов. Сейчас все работает, даже без замены электролитов. По поводу схемы уже отписался в теме по этому приемнику, ищу скан паспорта именно на 403.




Родную "крутилку" сохранил, пришлось из 2-х резисторов сделать одни.

[evgen4]

Добрый день! Давно не выкладывал ничего нового: в жизни произошли сразу несколько печальных событий, но...жизнь продолжается.
Совсем недавно стал владельцем вот такого потрясающего аппарата 1989 года рождения:

Предыдущих хозяин очень корректно восстановил его заменой электролитов,
больше не трогал ничего. Состояние агрегата на твердую 5 снаружи и внутри.
Не удержался, "перетянул" его на FМ известным способом (заменой конденсаторов).
Или я такой везучий, или те, у кого не получается, подходили к вопросу без души .
Подстройка после замены НЕ ПОТРЕБОВАЛАСЬ, т.к. станции в диапазоне от 90 до 108 МГц красиво разместились по шкале в диапазоне от 1 до 9. Чувствительность не упала, при сложенной, но чуть приподнятой антенне устойчиво принимает все станции, АПЧ почему-то работает, БШН (если знать ее особенность) тоже ничего.
Заменил гнездо телефонов на новое, 3,5мм, теперь могу вечерами "гулять" по СВ и КВ в наушниках, никому не мешая.
Что еще? Я доволен. И это главное!

[Tofiq62]

Поздравляю Вас с приобретением ВЭФ 214,но ничего особенного в этом радиоприемнике нет.

[evgen4]

Поздравляю Вас с приобретением ВЭФ 214,но ничего особенного в этом радиоприемнике нет.

Спасибо! Я не гоняюсь за особенным. Мне просто очень понравился этот аппарат. Да и работает очень ничего. Звук, конечно, не сравнить с "Ригой-103", но все равно...

[evgen4]

Снова пополнение, которого не ждал и не планировал. Вчера принесли в подарок старенький ВЭФ-202. Состояние снаружи на твердую "четверочку", внутри порылись, в основном переделав цепи питания...В комплекте БП9/60 в рабочем состоянии. Из плохого - антенна состояла из 2-х помятых колен.
После восстановления схемы до исходного состояния, косметических мероприятий и установки антенны от Океана (оказалось легко, только голову нужно включить и приложить руки), имею в коллекции хорошо работающий приемник.



В планах изготовление планки УКВ (сначала хотел купить, потом решил, что и сам смогу сделать).

[evgen4]

Добавил в коллекцию:
