Тулузаков Максим Леонидович

Сообщение

tml1984 · #301

spiker2003
компрессор не помню какой, а микрофоны - ламповый нойманн, несколько мл-20, т современные шуры

tml1984 · #302

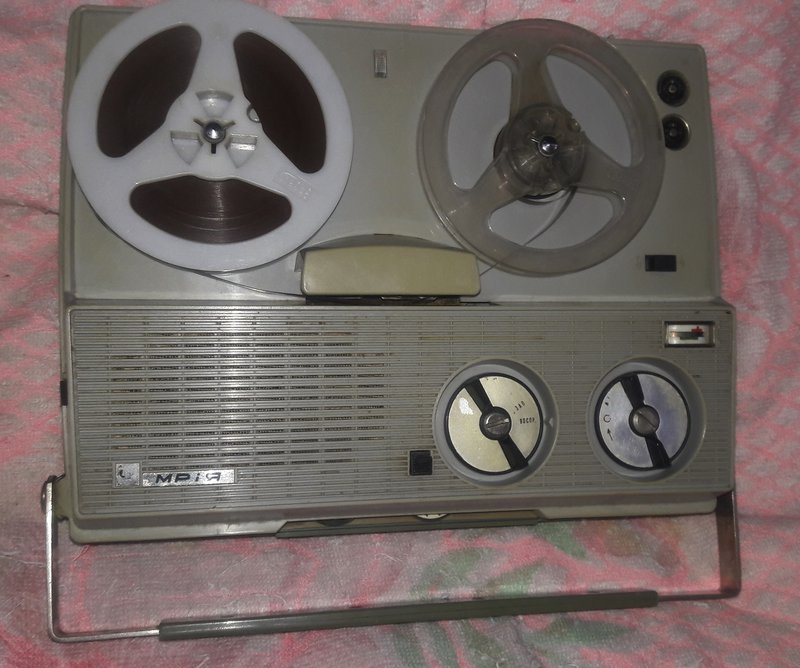

очередное пополнение - дополнение коллекции Mria TIPIV 1970 (П-1(12)) в редком Коричневом цвете.
Поменял пассики - работает шельма))

Yarik · #303

tml1984 писал(а):очередное пополнение - дополнение коллекции Mria TIPIV 1970 (П-1(12)) в редком Коричневом цвете

С пополнением!

Максим Леонидович,хотел бы уточнить,что у вас экспортный вариант магнитофона?
Указали-" Mria TIP IV",а на шильдике Тип IVA- русские буквы.
Прежде чем задать вопрос посмотрел наш справочник и ничего не выяснил.

Alexandr · #304

Максим, поздравляю! Действительно мечта. И состояние

!

tml1984 · #305

Yarik
мне неизвестно чтобы мрии на экспорт шли, это я просто написал по привычке на английском.

tml1984 · #306

Alexandr
спасибо!

Alexandr · #307

Максим, в живую я встречал только "Мрии" с крышкой, закрывающей полностью верхнюю часть, а такую, как у тебя, с крышкой, закрывающей только отсек с катушками, только в нашем музее и у тебя. Видно это более поздняя модель, сделанная, когда производители поняли, что слушать магнитофон на ходу не снимая крышку, намного удобнее.

tml1984 · #308

Alexandr
вот:
Собрание магнитофонов "Мечта" (не полное) по годам
Сверху вниз слева направо 1968, 1969, 1970 начало, 1970 середина, 1970 год конец:

submariner · #309

Учитывая мой возраст на моих глазах прошла целая эпоха в радиоэлектронике от начала 60-х до наших дней. Помню не то что шок, а удивление точно, когда в школу мой одноклассник притащил Комету МГ-206 с Высоцким на катушке, было это в 8 классе . На фоне тогдашних ламповых "гробов" смотрелся как инопланетный девайс. Год 1967 . С пяток песен на каждой стороне было круто для такой крохи. Щас на столе стоит в 6 раз меньший китайский девайс с микро сд карточкой орет в 2 раза минимум громче, песен даже и сосчитать невозможно на карте, плюс приемник, ответчик на смарт, еще и как диктофон работает, цена копейки. это при том что до 60 года насколько мне известно у китайцев радиопрома не было как такового и приемник был роскошью как велосипед

Alexandr · #310

Максим, для верхнего левого магнитофона нужно найти родную крышку блока головок. Она должна быть округлая и без надписей.

tml1984 · #311

Alexandr
я знаю, таким достался, буду делать в 3д модель и печатать.

tml1984 · #312

По второй работе сегодня начал профилактику этого красавца:

tml1984 · #313

Подарок тут мне сделали:
С1-93 живой:

submariner · #314

Хороший подарок , только срочно в баньку его родимого!

tml1984 · #315

submariner

уже
не одного К50-6!!

Alexandr · #316

Хороший подарок! Поздравляю, Максим!

tml1984 · #317

Alexandr
спасибо. Сам не ожидал что он рабочий.

tml1984 · #318

Итак благодаря коллеге с соседнего форума Алексею проведено сравнение магнитофонов Орбита 1 и Stuzzi Magnette 671В
Кроме того была сделана попытка оживления Stuzzi , в целом удачная, у него заработало воспроизведение, но требуется профилактика)

Сравнение задних стенок:

Сравнение расположение двигателей и плат:

Орбита крупно:

Stuzzi крупно (получилось не в фокусе)

Как видно это не полное копирование, а скорее заимствование идей.
Stuzzi выпущен в конце 50-х годов, предположительно 1957 год. Обрита 1 - 1965 год.
Дизайн немецкого магнитофона также оказал явное влияние на самый первый наш батарейный катушечник - Весна.
Его прототип так же как и немец - имел похожие обводы корпуса и размеры, а так же катушки №10.

Но он имеет совершенно другую кинематическую схему. И иное расположение управляющих органов. А Орбита и Stuzzi гораздо ближе похожи.
Схожие элементы:
И у Stuzzi и у Орбиты верхнее расположение клавишной станции, одинаковое расположение и количество кравиш, регуляторы громкости и тембра сверху, а так же индикатор сверху.
У обоих магнитофонов схожая кинематическая схема и схожее расположение плат. Двухмоторная компоновочная схема.
Задние крышки и динамические головки в целом одинаковые, если не брать в учет габаритные размеры.
Выносное питание от выпрямителя и батарейное питание.
Различия:
Электрическая схема магнитофонов совершенно отличается.
Питание магнитофонов различное - наш 12в общее питание всех узлов, австриец - раздельное питание 9,5 в патинаие двигателей и отдельно 9,5 в питание усилителя.
Расположение регуляторов громкости и тембра - вертикальное но отличное у самих регуляторов.
ЛПМ - у Stuzzi прямой привод ведущего двигателя, тогда как у орбиты применена частично "Ухеровская" схема с пассиком.
У Stuzzi две скорости 4,5 и 9 (?) а у Орбиты одна 9
У Stuzzi индикатор - неоновая лампа, есть индикатор заряда батарей, и счетчик расхода ленты.
У Орбиты только стрелочный индикатор.
У Stuzzi катушки №10, у Орбиты №13
Типы батарей - у австрийского аппарата - 4 элемента типа "Планета"(3R12) на 4,5 в, у Орбиты батареи 8 штук 1,5 в типа 373(D)

ORAS · #319

С подарком, Максим !

Двухлучевой, с большим экраном - отличное подспорье в электронике !
За сравнительный обзор магнитофонов спасибо, очень интересно.

tml1984 · #320

ORAS
спасибо Костя, правда этот двухканальный. Но тем не менее им также удобно!

tml1984 · #321

Подарили 221 Яузу. С родными доками и шнуром. Думаю шо с ней делать... стояла в тумбе 20 лет.

tml1984 · #322

Долгожданное пополнение коллекции.
Магнитофон Весна 2 1965 года. Почти все свои 53 года пролежал на полке в квартире в Калуге.
Комплектация почти полная, нет только родной инструкции. Все элементы магнитофона живы и полностью исправны.
В наличии блок питания, провода, микрофон, катушка, возможно комплектовался ей магнитофон.
После обрезки пассиков по моей методике, не снимая с магнитофона он запел, причем очень неплохо!
[video][/video]

фото:
кофр полностью цел и в хорошем состоянии

блок питания, провода и микрофон:

ролик, по которому прошла лишь ода лента:

все наружные винты и металлические элементы сделаны "под золото":

Да самое главное я не написал, в приобретении и доставке данного аппарата огромную помощь оказал Дима фленжер, за что ему большой плюс в репу!

tml1984 · #323

Все таки я маньяк, припер я из Домодедово МЭЗ102
вот по этапу его перевожу к себе:

спасибо за помощь в перевозке Олегу Merlin_ArchMage!

tml1984 · #324

Таки привезли ко мне МЭЗ102. Пока только в кучу скидал корпус и все блоки. Моторы ждут переборки, лежат отдельно.
На втором фото теплые транзисторные усилители на МП40 и КТ807 Беееее

ORAS · #325

С "тяжёлым" приобретением !

Платы практически в стиле оборонки.

tml1984 · #326

ORAS
да уж Костя, 65 кг кк ник как)
Приобретение хорошее, интересное.
Да платы залачены и двусторонние. Но сделано хорошО!

Antique Radio · #327

Классный аппарат!
Подарили такой в нашем ДК. Игрался с ним год, а потом выменял на очередные часы для своей коллекции.

tml1984 · #328

Страшилка на ночь, неисправный и замусоренный с вытекшем демпфером правый натяжитель ленты от МЭЗ102В

tml1984 · #329

Сижу дома болею. Решил на досуге вытащить из шкафа редкий кинопроектор 16-КПЗЛ-3. Завел. Тянет зараза. Профилактики просит, но работает)
Фото:

И видео:
[video][/video]

ORAS · #330

Выздоравливай !

А кинопроектор интересный, такого никогда не видел.

#331

Приветствую!

Максим, летом болеть совсем обидно...
Срочно и усиленно ремонтируемся!

nomo · #332

Кинопроектор - друг детства. Был у нас дома такой с самого моего рождения. Отец кино снимал на 16 мм, потом я стал снимать и крутил кино на таком проекторе. А лет в 25 купил в комиссионке проектор Украина, а этот разобрал на детали, которые со временем выкинул на помойку. Сейчас только глазок красный где-то лежит. Вот вспомнилось. И столик монтажный был и три кинокамеры 16 мм...

Максим, выздоравливай!

tml1984 · #333

Товарищи, спасибо! Все бывает! Лечимся!

tml1984 · #334

ORAS
это была целя серия, с 1951 (предположительно) года по 1962 год выпускались кинопроекторы серии 16-КПЗЛ.
Они были передовыми на тот момент, ибо оснащались сразу фотоэлементом в звуковом тракте.
Мой Является самым первым в третьей серии модернизаций этого проектора.
Следующим любительским 16 мм кинопроектором стала серия Радуга.

nomo · #335

Нашёл!!!

tml1984 · #336

Довелось мне тут совершенно легально для музея МТУСИ и еще одного обзавестись интересной техникой:
Усилители КИНАП 1У46:

Кинопередвижки Украина 4 ранней модификации в полном комплекте, отдельные фото:

Фильмостат ФС-1. Забрали так как жалко. Да и не осталось их совсем.
Скоро отправится в соответствующие музеи.

ORAS · #337

С находками, Максим !
Когда - то в школе крутил кино...

Это бы единственный легальный способ не пойти на урок, на который не хочется идти.

За 10-й (выпускной) класс у меня набралось 8 дней совершенно законного "прогула".

tml1984 · #338

Я таки запустил эту Украину 3. И она прекрасно работает!
[video][/video]
Фото:

tml1984 · #339

На моей второй работе - студии звукозаписи восстановил работу ЛПМ магнитофона STM210b:
[video][/video]

JAS · #340

tml1984 писал(а):восстановил работу ЛПМ

По счастливому выражению лица видно, что гордишься своей работой! Поздравляю с успехом

И спасибо за детекторную головку, что оставил для меня Виталию - там одна оказалась именно то, что искал!!! Плюсик в репу поставил.

tml1984 · #341

JAS
да пожалуйста! Жаль пересечься не удалось)

Grehnew · #342

Весна-2,в плане дизайна,совершено прекрасен.

tml1984 · #343

Grehnew
да мне тоже очень нравится. Но пока нет на малышей времени, вожусь с большими)

На студии Магнетон настраивал STM210b) люблю я стгелочки)))

tml1984 · #344

Самый клёвый волюметр из мне известных

tml1984 · #345

Подарили вот полезный приборчик:

самодиагностику проходит, исправен

tml1984 · #346

Приобрел для настройки МЭЗа прибор МЭЗ :eksrf:
Гониометр МЭЗ-907. 1978 году рождения.
Интересен тем что он теплый, ламповый)) на нувисторах:

Почта России славно потрудилась долбанув его так что кондеры БМТ-2 все к чертям по отлетали(ну туда этому Г и дорога)) ). Пришлось повозится и работает. Теперь буду профилактику проводить.

Asgard · #347

Здравствуйте, Максим. Разрешите, как опытному специалисту, много имевшему дело с батарейными катушечниками, задать Вам такой вопрос. Все ли коллекторные двигатели для таких магнитофонов сильно акустически шумят? У меня есть магнитофон Орбита-2 1971 г. выпуска с двигателем ДКС-16. Так этот двигатель довольно громко жужжит в режиме рабочего хода. Так и должно быть, или это брак двигателя? Жужжал так с самого начала. По сравнению с ним Маяк-203 работал практически совершенно бесшумно, несмотря на дребезжание промежуточного ролика. Другие батарейные катушечники тоже сильно жужжат? За кассетниками такого не замечал. Спасибо!

tml1984 · #348

Asgard
Добрый день! Вопрос это очень специфический. По идее не должны они сильно шуметь. Но это по идее.
У меня только у "коробочных" аппаратов моторы практически не шумят. и то после полной их переборки.
А так да шумные они. По идее если заменить подшипники, все их перебрать и почистить, то все акустические шумы можно свести к минимуму на уровне их соответствия классу аппаратов.
Посмотрите видео моих аппаратов. Там какие то шумят, какие то нет)

tml1984 · #349

Гониометр был отпрофилакчен и отрегулирован. Работает.
Немного фото:
Правильный луч при отрегулированном азимуте:

Правильная сумма музыкального сигнала:

Неправильная настройка головка по азимуту - тоже музыкальный сигнал:

То же:

Прибор с боку. Даже на ручке фирменный логотип!

задняя часть прибора, штекера ШР входов и регулировка уровня сигнала

tml1984 · #350

Запустил свой 102й, пока в тестовом режиме.
[video][/video]
Предупреждаю, в видео есть немного ненормативной лексики!
и фото светящихся индикаторов:
