2vlad
Спасибо. По самой-то схеме вопросов нет, всё собрано и работает, сомнение было только в количестве витков (так и думал, что у меня один лишний - в крайних положениях идёт небольшой перехлёст).

CrazyBeaver
Если натянуть по этой схеме никаких "перехлестов" не будет.

CrazyBeaver писал(а):... А не подскажете, как изготавливали элементы верньера, на которых крепятся ролики ...
И ещё: сколько витков троса должно быть на внешнем колёсике настройки - 1,5 или 2,5?

Есть у меня настольный фрезерный станочек. Постарался сделать точную копию заводских кронштейнов-получилось.
Кинематическая схема верньера такая же как и у 2Vlad. Только у меня длина тросика верньера 355 мм в готовом виде, т.е.
с колечками на концах тросика. На ведущий шкив наматывается 3 витка (точнее 2,75 ) тросика в соответствии с кинематической схемой.

Отлично получилось, Ринат!
Мои поздравления! . Вы будете все четыре экземпляра хранить в коллекции?

Александр Григорьевич, спасибо.
Думаю, что пару выставлю на продажу.

Всех с наступившим Новым годом!!!!
Представляю новогодний подарок от Жоры минского, Микроприемник "Сигнал" Еще один микроприемник в коллекции.



В руководстве по эксплуатации написано, что есть два варианта приемника: Сигнал-Д и просто Сигнал. Хотелось узнать чем они отличаются.
В первых вариантах приемника был только один наушник, а в последних, как и в моем экземпляре-два. Как эти наушники включены последовательно
или параллельно? В принципиальной схеме только один наушник. На работоспособность не проверял. Нужно найти или аккумуляторы
или купить батарейки РЦ-53.

С Новым Годом !
И с интересным приёмником !
Жаль, на СВ мало станций.

День добрый Ринат Сагитович !
... с удовольствием приобрету пару плат для изготовления УКВ приемника из " Альпиниста-321".
Оплату гарантирую с уважением к Вам и Вашему увлечению Алексей Иосифович Калуга.

Алексей Иосифович
Прошу Вас в ЛС

День добрый Ринат Сагитович !
... у меня к Вам один вопрос : какое КПЕ Вы использовали для изготовления УКВ приемника из " Альпиниста-321".
С уважением к Вам и Вашему увлечению Алексей Иосифович Калуга.

Добрый вечер, Алексей Иосифович.
Как я понял, посылку Вы уже получили. КПЕ из того же китайского приемника, из которого была извлечена микросхема CD2003P.
Емкость каждой из двух секций конденсатора 5...24 пФ, конденсатор со встроенными триммерами.
Для того чтобы шкив конденсатора был на прежнем уровне нужно шкив КПЕ китайского приемника приклеить
к шкиву Альпиниста. Покажете собранный Вами приемник?
С уважением, Ринат.

День добрый Ринат Сагитович !
Вы пишите : в большинстве китайских приемников применяются КПЕ с подключенными триммерами, у меня к Вам вопрос : триммер что это и где он расположен на КПЕ.
В однодиапазонном приемнике это нормально. В двухдиапазонном приемнике встроенные триммеры можно использовать только
в одном диапазоне. Во втором диапазоне нужны уже триммеры, установленные на плате, второй вопрос : где можно приобрести эти тримеры ?
С уважением к Вам и Вашему увлечению Алексей Иосифович Калуга.

Добрый день, Алексей Иосифович.
ТриММеры - это подстроечные конденсаторы (С6, С8, С9, С12). Они бывают разных типов. Плата приемника разработана под триммеры типа КТ4-23
вот такого вида:

Китайские КПЕ имеют такой вид (с небольшой разницей):

Четыре винтика со шлицом сверху КПЕ - это встроенные триммеры. Эти триммеры имеют один общий для всех вывод.
Триммеры С9 и С12 подключены к выводу 13 МС через растягивающий конденсатор С11 и не связаны с общим выводом триммеров,
поэтому встроенные триммеры КПЕ не используются. При настройке приемника может оказаться что триммеры лишние и поэтому удаляются из платы.
С уважением, Ринат.

День добрый Ринат Сагитович !
... больше 30 лет проработал радиомехаником по ремонту радиоприемной аппаратуры и ничего не знал о триммерах, раньше они назывались просто : подстроечные конденсаторы, теперь для меня все понятно, посылку от Вас получил, всё прекрасно, большое спасибо за приложенные схемы, как сделаю приемник, фотографию его " выложу ".
С уважением к Вам и Вашему увлечению Алексей Иосифович Калуга.

Алексей Иосифович
Так само название "триммер" пошло от авиаторов. У них в механизации крыла были (и есть) маленькие закрылки, которыми пользовались для уравнивания подъемной силы крыльев и , практически, если ничего в аэродинамике не менялось, оставались всегда в установленном положении. Так и в радиоэлектронике закрепилось это понятие. Один раз подстроечный конденсатор установил и забыл.

Спасибо парни за урок ( век живи, учись и дураком помрешь )
С уважением Алексей

Вот наколхозил.



Ранее я уже выкладывал фотографии приобретенного приемника.
http://rt20.mybb2.ru/viewtopic.php?p=1922777#p1922777
Тогда приемник был в неродном корпусе.
Шасси приемника установил в корпус ВЭФ 201 и настроил. Не нравится шильдик ВЭФ 201 на лицевой панели, но другой
решетки нет. Может, когда-нибудь найдется.

Приветствую, Ринат Сагитович! Можно поставить решетку от ВЭФ-202, но это конечно на любителя.

Доброго вечера, Ринат Сагитович!

Контакты делали из латуни? Из готового уголка или листа и какой толщины?

[quote="Rinat"]Воскресное приобретение - конструктор Электрон-2М.
Отсутствовали контакты батарейного отсека...Изготовил контакты батарейного отсека. В исходном варианте батареи питания не фиксировались в отсеке и
постоянно выпадали, поэтому часть контактов изготовил с отверстиями для положительных выводов.

Здравствуйте, vic07

Контакты из листовой латуни толщиной 0,5 мм.

Добрый день Ринат Сагитович!
Попалась мне плата радиоприемника Россия РП-216, не подскажите на какие цифровые контакты подавать питание и выход на динамик?

andrew74
Рината Сагитовича, конечно же, с толку не сбить... Что Вы имели ввиду когда писали:"... цифровые контакты" - это какие такие? Может быть, просто - на какие пронумерованные (какими цифрами) контакты?

2vlad
вот эти я имел ввиду

andrew74
Ну так и я про них написал... Они пронумерованные, но не "цифровые"...

andrew74 писал(а):... Россия РП-216, не подскажите на какие цифровые контакты подавать питание и выход на динамик?

Заметил поздно Вашу просьбу: дачные заботы .
Вот посмотрите, если еще не поздно:

Ремонтировал радиоприемник. Оказалось сгорела единственная микросхема приемника СХА1619BS.
Заменил ее и приемник заработал. В коллекцию его и все.





В интернете часто ищут схему этого приемника. Я тоже искал, но не нашел. Вот по печатной плате составил схему приемника,
может кому и пригодится. Нумерация элементов может не совпадать с заводской.



Схему приемника, монтажную схему и печать в формате Sprint Layout 6 можно скопировать здесь: https://yadi.sk/d/IJZeZfS95cWBPw

Здравствуйте Ринат Сагитович! Хочу спросить, оригинальную антенну от радиоприемника Меркурий РП-210, возможно найти?

Rinat, я такую "Нейву не встречал". Это 90-е или двухтысячные? Понятно, что и тираж уже не тот и в бывшие союзные республики уже не отправляли , но кое что из уже современных российских все-таки у меня есть. Константин (Орас) прислал.
Здоровья Вам!

Здравствуйте, Александр Григорьевич.
Спасибо за пожелания. И Вам здоровья.
Что касается приемника, вот фото. Там ответ на Ваш вопрос.

vakula писал(а):Здравствуйте Ринат Сагитович! Хочу спросить, оригинальную антенну от радиоприемника Меркурий РП-210, возможно найти?

Здравствуйте, Сергей Александрович.
Какая антенна от Меркурия РП 210 Вас интересует-магнитная или телескопическая?
В принципе найти их в Уфе можно без проблем.
С уважением, Ринат.

Rinat писал(а):

vakula писал(а):Здравствуйте Ринат Сагитович! Хочу спросить, оригинальную антенну от радиоприемника Меркурий РП-210, возможно найти?

Здравствуйте, Сергей Александрович.
Какая антенна от Меркурия РП 210 Вас интересует-магнитная или телескопическая?
В принципе найти их в Уфе можно без проблем.
С уважением, Ринат.

Здравствуйте, Ринат Сагитович! Нужна телескопическая, заказал на Аликспрессе китайскую, оказалась короткая, хотя по размерам подбирал, прислали видно что подвернулось ... В целом отличный радиоприемник, еще хотелось найти оригинальную схему верхнего УКВ 88-108 МГц, еще лучше настроенный блок.

Сергей Александрович. Как найду антенну, сразу Вам отправлю. Сообщите в личку Ваши координаты.
Что касается УКВ блока, то мне параметры для FM диапазона не известны. Перестройкой их не занимался.
Если найду схему Вам сообщу.
Ринат.

Rinat писал(а):Сергей Александрович. Как найду антенну, сразу Вам отправлю. Сообщите в личку Ваши координаты.
Что касается УКВ блока, то мне параметры для FM диапазона не известны. Перестройкой их не занимался.
Если найду схему Вам сообщу.
Ринат.

Спасибо, Ринат Сагитович!

Давно, лет 10 назад, прикупил с завода - изготовителя несколько радиоприемников. Коллекционерам не показывал.
Так как в настоящее время нет поступлений в коллекцию решил показать старые приобретения.
А прикупил я вот эти приемники:

Далее покажу каждый приемник по одному.

Самый распространенный приемник из того приобретения Нейва РП 204. ДВ, СВ диапазоны только шумят. На СВ что-то еще можно поймать.
На барахолке таких много и не востребованы.

Следующий приемник Нейва РП 208. Имеет УКВ диапазоны, поэтому народ такой приемник придерживает и не продает.

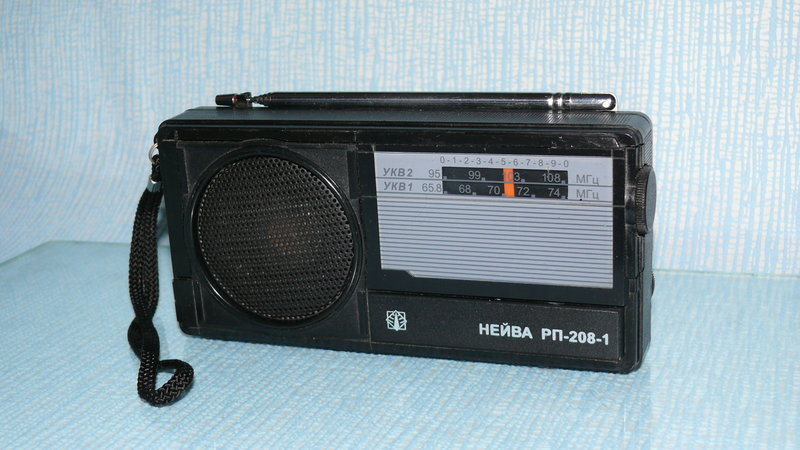

Про приемник Нейва РП 208-1 я уже рассказывал. В коллекции еще один такой же приемник, только другого цвета



Так же как и предыдущий на барахолке встречается редко.

Симпатичные Нейвы !
Ринат, а элементная база у них отечественная ?

Интересные модели. Но во всех очень чувствуется "нейвовский" стиль. Кое что есть и у меня, благодаря Константину. Ринат, а Вы сознательно собирали линейку "Нейв" или просто "так получилось"?

Alexandr писал(а):Ринат, а Вы сознательно собирали линейку "Нейв" или просто "так получилось"?

Да, тоже вертится в голове этот вопрос после просмотра фотографий приемников

ORAS писал(а):Симпатичные Нейвы !
Ринат, а элементная база у них отечественная ?

Почти все приемники построены на базе микросхем фирмы Sony: CXA1019P,(Нейва РП 208), После снятия с производства СХА1019З применили СХА1619BS
(Нейва РП 208-1, РП 209, РП 212, РП 215, РП 216 и остальные). Нейва РП 211 построен на базе A283D (174ХА10). Приобретенные на заводе-изготовителе приемники опломбированы и поэтому их не вскрывал.

Alexandr писал(а): Ринат, а Вы сознательно собирали линейку "Нейв" или просто "так получилось"?

RomanSavel писал(а):Да, тоже вертится в голове этот вопрос после просмотра фотографий приемников

Собирал сначала как обычно. После покупки на заводе-изготовителе того, что было в наличии, начал собирать целенаправленно. Многое еще не приобретено.
Думаю, что все еще найдется.

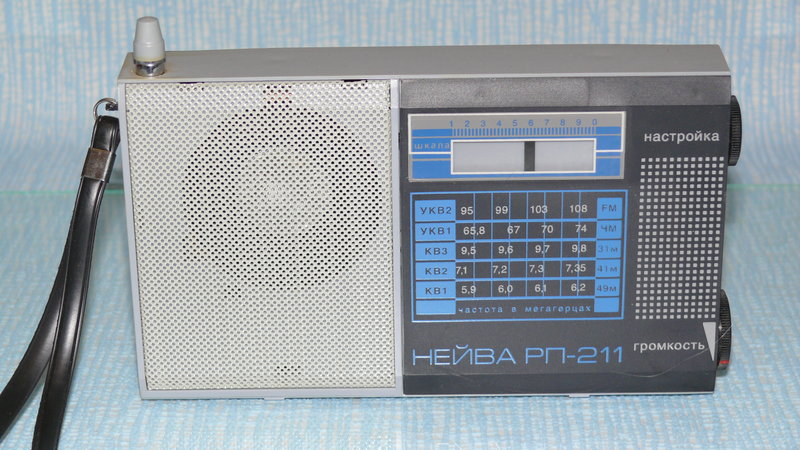

Следующий приемник из этой партии - Нейва РП 211

А верхний диапазон у них реально с 95 МГц начинается?

Да, так и есть. 95...108 МГц. Вероятно для полного диапазона не смогли добиться повторяемости
в производстве. И поэтому упростили себе задачу.

А это УКВ приемник Нейва РП 212

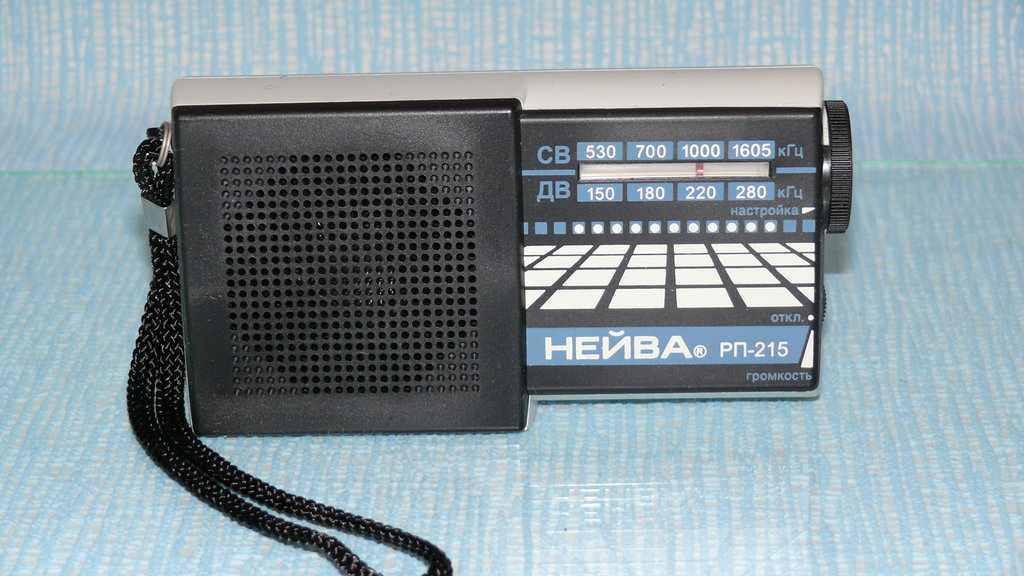

Этот приемник тоже из серии Нейва : Нейва РП 215.

Нейва РП 216 Двухдиапазонный УКВ приемник.

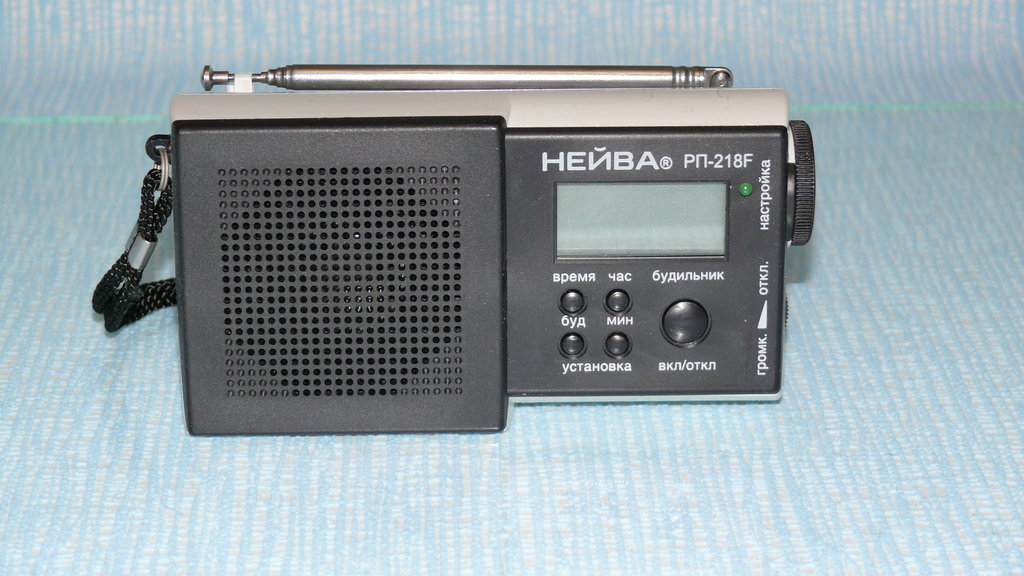

Нейва РП 218F. Этот такой же как и предыдущий двухдиапазонный УКВ приемник.
В приемник добавили часы и будильник.

Интересная Нейва !
Она тоже сделана лет 10 назад ?

Приветствую!

Вообще, очень интересная тема, - посмотреть продукцию одного, как сейчас можно говорить, бренда.
Столько разных Нейв здесь обсуждается. Специально и не задумаешься просматривать, а в тут все вместе.
Это, как, помню, кто-то все модификации ламповых Рекордов всех заводов пытался собирать.
Серьезное дело.
