На форуме уже обсуждалась тема "Что делать с дарственной надписью".И большинство согласилось-её нужно оставлять.Приемник с ней ценнее ,это наша история!Каждый знает какой ценой досталась победа,или трудовая деятельность ветерана.В итоге не стоит портить лицо приемника.
ПС совет не спешите убирать надпись!

Yarik
Я согласен с Вами. Так и решим: оставим надпись.

Vakula
Во первых, найти полистирол с таким рисунком не просто;
Во вторых, внутри корпуса много кронштейнов, резьбовых втулок и прочего. Это так трудоемко,
что страшно начинать.

Я тоже сторонник оставить дарственную надпись.
Человека может и нет уже,а память и история живет!

У меня отличное мнение, дарственная надпись, это сакральная история чужой семьи, поэтому я никогда не беру приемники с такими надписями. В любом случае, решение за Ринатом Сагитовичем.

Понравилась Ваша разработка на базе "Электрона"!
А по поводу надписи - присоединюсь к коллегам, надпись - тоже часть Истории, на своих аппаратах никогда её не убираю...

ORAS
Спасибо за оценку моей разработки Электрона 2.
Кое какой опыт в разработке и производстве радиоприемников был в багаже.
Просидел в течении 8 лет в экранированной камере- я инженер -схемотехник.

Rinat писал(а):Просидел в течении 8 лет в экранированной камере- я инженер -схемотехник.

А я как раз воюю сейчас с помехами в экранированной камере - "клетке"
Работаю электронщиком в отделе главного механика завода, приходится сталкиваться с самыми разными проблемами и разным оборудованием.

Rinat Сегодня увидел Ваши ретро-реконструкции: конструктор Электрон-2М и Электрон-М. Большой труд и с любовью. Очень здорово получилось!

Электрон-2М тоже лежит под восстановление или как донор, в проекте собрать, попробую использовать Ваши наработки.
Про Электрон-2 очень интересно, можно "представить", как мог выглядеть этот "загадочный" конструктор.

Добрый день. Не подскажете, как вы убирали следы от паяльника на корпусе? В частности на "Нейве-401".

CrazyBeaver
Очень просто. Капнул немного дихлорэтана, когда полистирол размягчился шпателем и пальцами разровнял и все.

Многие наши коллеги увлекаются добавлением УКВ диапазона в существующие приемники.
Я тоже решил попробовать. В поле моего зрения попался радиоприемник Альпинист 321.
Приемник распространенный, легко можно приобрести. В новогодние каникулы посидел поработал и
в результате получил вот такой приемник.

В основе приемника - микросхема CD2003P с типовой схемой включения. Схему приемника сделал
двухдиапазонным (УКВ1 и УКВ2(FM)) так как Альпинист- двухдиапазонный. В качестве УНЧ
использовал родной усилитель без переделок. В схеме даже сохранил родные позиционные обозначения.
Разработал в SpL-6.0 печатную плату.
Вот этапы разработки:



В области УНЧ сохранил рисунок печатной платы. В результате исключается поиск деталей: нужно просто выпаять детали из
оригинальной платы и перенести на новую плату. В ВЧ и ПЧ частях использовал детали китайского приемника. Единственный
момент, на который нужно обратить внимание: В большинстве китайских приемников применяются КПЕ с подключенными триммерами.
В однодиапазонном приемнике это нормально. В двухдиапазонном приемнике встроенные триммеры можно использовать только
в одном диапазоне. Во втором диапазоне нужны уже триммеры, установленные на плате.
Желающие могут скопировать файлы печати в формате Sprint Layout 6.0 и схемы в формате sPlan 7.0 здесь:
https://yadi.sk/d/vTKt_t2z3BPYcX

Ринат Сагитович,приветствую вас!
С большим интересом и с завистью посмотрел вашу работу.
Чувствуется ваш производственный багаж.
Красиво и профессионально всё у вас получилось.
За базу вы использовали "Альпинист 321",но это уже совсем другой Альпинист,другая-именно ВАША модель.

Удачи в Новом году!

Поздравляю! Отлично получилось,чувствуется рука мастера!

Приветствую,Ринат Сагитович.
Очень интересная идея и замечательное исполнение!
Был бы ещё изначально корпус поинтереснее, вообще бы шедевр.

Ринат Сагитович! Интересная конструкция и отличная работа!

Отличная задумка, и исполнение отличное !

^Rinat, !
Очень понравилось. Сделано профессионально. Можно ставить на поток, спрос точно будет.

Yarik, gegemon, олимпиада80, vic07, ORAS, Alexandr
Спасибо.
О серийном производстве не задумывался. Еще много не восстановленных приемников,
этим как раз и занимаюсь. Рынок у нас постепенно сокращается и новых экспонатов практически уже не найти.
Остается только мониторить интернет, хотя цены начинают кусаться.

Здорово, Ринат Сагитович! Отличная разработка, и безупречное исполнение!

Rinat, красиво и грамотно выполнен укв приёмник!
Все местные станции уверенно слышите?
Я пробовал по такой же типовой схеме ТА2003 и ТА8164, но удавалось услышать не все местные укв станции.
Может мне попались с алиэкспресс такие "тупые" м/с.
Пришлось использовать ТЕА5710. Вот на тюнер на этой м/с я услышал все местные укв радиостанции.
Вот здесь я подробно описал свои эксперименты: http://www.radioland.1bbs.info/viewtopi ... 80cb15ff07
Может пригодиться.
Удачи в делах!
73!

vakula
Спасибо. Периодически заглядываю в Вашу страничку. Жду с нетерпением окончания работ по Океану 205.
МихаилН
Спасибо что заглянули в мою страничку. Честно говоря, не ожидал этого, ведь область Ваших интересов
(ламповые приемники) не совпадает с моими (транзисторные приемники отечественного производства).
Ан нет, даже здесь оказывается можно найти точки соприкосновения. Спасибо за ссылку. С удовольствием посмотрел
Ваши работы в области УКВ приемников.
Что касается Альпиниста, приемник уверенно принимает все радиостанции УКВ диапазона, работающие в Уфе,
а их у нас около 20, при сложенной телескопической антенне. Пробовал вставить УВЧ, но приемник возбуждался,
и появился еще микрофонный эффект, поэтому от этой идеи отказался. Не нравится мне избирательность по
соседнему каналу, наверное нужно было поставить еще один фильтр ПЧ. В свое время я собирал приемник УКВ
на микросхеме ТЕА5713 (ТЕА5710 не нашел) по разработке Vitsserg http://rt20.mybb2.ru/viewtopic.php?p=1782206#p1782206

Удачи. 73!

Добрый день, Ринат Сагитович, косметика Океан-205 закончена, осталось найти неисправность в ВЧ-ПЧ. Попросил приятель восстановить работоспособность А-18 для ГАЗ-21, повытаскивал на Свет Божий своих доноров, ну и заодно решил немного переделать свой экспортный А-18-Е и собрать из доноров еще два комплектных А-18, один уже собрал и запустил, остался еще один, после приступаю к Океан-205 и Урал-Авто. У меня нет ламповых приемников, кроме А-12 и А-18, они появились благодаря восстановлению дедовой ГАЗ-21И 1961г., оригинальный приемник А-12, он и был в неплохом состоянии, я его давно вылизал, но слушать на нем нечего, ДВ и СВ, тогда возникла идея взять А-18 и перестроить УКВ на верхний диапазон, но перестроить очень проблематично, надо менять конструкцию катушек КПИ и заново изготавливать блок УКВ, тогда начал поиски экспортного А-18-Е с УКВ 88-104МГц, после трех лет поисков все-таки нашел в плачевном состоянии, но с целым блоком УКВ, кнопками, шкалой, остальное дело техники. В основном мое хобби это советские транзисторные приемники, но меня давно не покидает мысль приобрести Grundig 5195 Stereo в исполнении для США с растянутым диапазоном УКВ 88-108МГц, отреставрировать "по-полной". Хочу иметь один классный ламповый приемник 60-х в оригинале, без модернизаций, который будет постоянно использоваться, остановился на Grundig 5195 Stereo, у него лампы, которые несложно добыть, внешняя коммутация 5DIN, красивый дизайн из светлых 60-х, и очень хорошие потребительские качества. Из импорта, мне очень нравятся Грюндики! У меня есть Сателлиты 6001, 2000 и два автомобильных 4002.

vakula писал(а):.... меня давно не покидает мысль приобрести Grundig 5195 Stereo в исполнении для США с растянутым диапазоном УКВ 88-108МГц, отреставрировать "по-полной". Хочу иметь один классный ламповый приемник 60-х в оригинале, без модернизаций, который будет постоянно использоваться...

Добрый вечер, Сергей Александрович.
У меня тоже в голове крутится такая же мысль. Но я еще не остановился на конкретной модели УКФ(FM) премника.
Точно знаю, что такой приемник у меня будет.

Значит, Ринат Сагитович, ламповому приемнику быть Я сперва рассматривал Фестиваль, потом Симфонию-стерео, но так, как я собираюсь приобрести один, хочется взять "лучший из лучших", стал рассматривать немцев с верхним диапазоном УКВ, у ранних УКВ 88-100МГц, потом растянули до 104МГц, экспортные немцы 60-х для Великобритании, Скандинавских стран, США, имеют полноценный "верхний" УКВ 88-108МГц. Я с детства неравнодушен к Грюндикам, поэтому остановился на Grundig 5195 Stereo в исполнении для США .

Rinat писал(а):Пополнение коллекции. Детский радиоприемник "Артек". Прибыл из Крыма. Приемник без документации. Нашел схему и описание на сайте. При внимательном рассмотрении обнаружил схемотехнические ошибки по цепям питания каскадов усиления. Более того эти же цепи неправильно разведены на печатной плате и не совпадают
со схемой. Тем ни менее приемник работает. Неизвестно, как с параметрами, соответствуют технической документации или нет.

Здравствуйте, Ринат Сагитович!
Зарегистрировался на сайте специально, чтобы спросить об "Артеке" - не могли б Вы конкретизировать эти самые ошибки? Приемник работает, конечно, но звучание у него - не очень, мягко говоря, что очень странно для приемника прямого усиления и, в особенности, для схемы с двухтактным УНЧ. Люблю слушать ВВС на ДВ, очень надеялся на приятное звучание приемника прямого усиления, но увы и ах... Сначала думал - динамик подводит, но подключение наушников ничего не изменило в этом плане...

Alejandro
Если не секрет, то в каких краях ВВС на ДВ слушаете?

Rinat
Ринат Сагитович, поддержу коллегу Alejandro: было бы очень интересно прочитать Ваши мысли по поводу "Артека", детского приемника прямого усиления, в котором транзисторов больше, чем некоторых "взрослых".

2vlad писал(а): ...было бы очень интересно прочитать Ваши мысли по поводу "Артека"...

Alejandro, Vlad
Вот схема приемника, приведенная в Руководстве по эксплуатации

Если в выделенном красным кружком месте - соединение, то тогда наличие цепей развязки R17C14 и R23C16 теряет смысл -
они просто не выполняют свои функции. Об этой ошибке я ранее писал.
Фактическая схема приемника, в части развязок каскадов усиления, восстановленная по разводке печатной платы,
отличается от приведенной в Руководстве.

Что касается качества звучания, питание приемника низковольтное (2 х 1,5 В) и при этом возможны искажения типа "ступенька",
несимметричное усиление половинок выходного каскадов и другие типы искажений. В этом вам помощник осциллограф.
В Руководстве по эксплуатации хорошо описана работа схемы http://rw6ase.narod.ru/00/rp_p/artek.html[url=http://forumimage.ru/show/105322656]

Rinat
Спасибо, Ринат Сагитович!
Звучание у него - то ещё... Мучать его не буду, даже с осциллографом.

С Нового года ни одного пополнения коллекции, если не считать подаренный DimonV УКВ приемник Гародня.
Вот наконец нашел что-то интересное.

Это сетевой блок питания лампового приемника Турист. Есть мечта пополнить коллекцию этим ламповым приемником.
Небольшой скол корпуса восстановим - некоторый опыт восстановления имеется. У блока даже сетевой шнур и вилка оригинальные.
Уже и корпус приемника в отличном состоянии есть, но нет внутренностей. Регулярно сканирую интернет, но пока пусто.

Приветствую, Ринат Сагитович! Буду посматривать Турист, вдруг где-то попадется.

Сергей Александрович, здравствуйте.
Спасибо. Буду рад, если таковой обнаружится. В Вашем регионе это наверное проще чем у нас.

Если честно, я не интересовался ламповыми Туристами, но видел на АВИТО.

На Авито я вижу их регулярно.Но ведь мне нужны только внутренности.
Покупать целый приемник и дорого не хочется.

Ринат Сагитович, задачу понял Я и не имел ввиду Туристы, по неразумным деньгам, думаю, что такой можно раздобыть за пару дней.

vakula
Сергей Александрович, спасибо.

Rinat писал(а):vakula
Сергей Александрович, спасибо.

Ринат Сагитович, пока не за-что...

здравствуйте. очень заинтересовался вашей разработкой по альпинисту-321. можно ли у вас заказать плату для данного приемника. распайку радиоэлементов произведу сам(есть многолетний опыт). вся проблема у меня сводится в травле самой платы. в нашей тайге нет всех тех ингридиентов для травли плат. очень хочется продлить жизнь своему альпинисту. жду положительных либо отрицательных результатов на емейл-chetin09@mail.ru оплату за работу, материал и почтовые расходы оплачу незамедлительно.

Вот закончилось и бабье лето и вместе с ним вечные работы на даче. Появилось даже свободное время.
Сходил сегодня на тучу и купил ВЭФ-204. Что-то здесь не так.



А это летнее пополнение коллекции.



Остальные приемники были приобретены ранее.

Осталось найти еще приемник коричневого цвета для полного счастья. Других цветов приемника я не знаю.

Приветствую, Ринат Сагитович! ВЭФ-204 с замененным корпусом, на 202-й корпус переставлена шкала от 204-го. Судя по переколхоженой штекерной колодке и батарейной крышке, 204-й скорее всего был поздний, с цельной решеткой, где-то от 1970г. Это не беда, замените колодку на 201-ю, поставите антенну, поставите 202-ю ручку переключателя диапазонов и 202-ю ручку тембра. Точный год выпуска определится после вскрытия, по г.в. нанесенным на комплектующие. Главное, есть шкала, задняя крышка, диапазонные планки, барабанный указатель диапазонов, остальное детали... В конце 70-х в Центральном Детском Мире (г. Москва, тогда пл. Дзержинского, сейчас Лубянская пл.) продавались аналогичные корпуса, коробка, решетка от 202-го, шкала 204-я, отдельно продавали черную заднюю крышку с оттиском "204", скорее всего корпуса/крышки чисто запчастевые, в таких корпусах 204-е вряд-ли выпускали на ВЭФе, также продавали 202-е и 206-е корпуса, батарейные крышки, крутилки.

Сергей Александрович, вскрытие показало, что шасси приемника со всеми деталями, кроме вколхоженных,
от родного ВЭФ 204. По деталям выпуск 1971 г.

Заменить детали конечно можно, но тогда теряется коллекционная ценность приемника. Думаю подыскать донора ВЭФа 204,
в крайнем случае использовать корпус от приемника ВЭФ 12 или ВЭФ 201.

Кварц РП-209 бывает ещё серого цвета (у меня такой).

Добрый день, Ринат Сагитович! В 1971г. ВЭФ-204, шел с неразрезной решеткой, для воссоздания оригинала, Вам надо найти решетку без выреза под шильдик, и ручку настройки с надписисью на латинице.

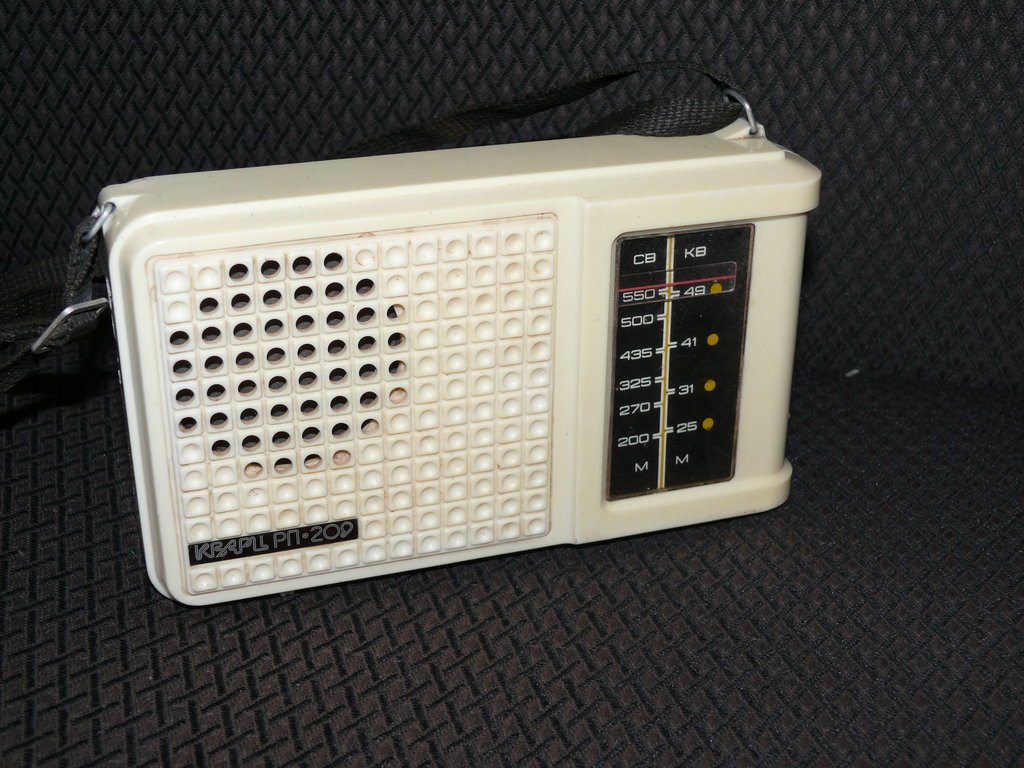

Новое пополнение коллекции. Ничего оригинального. Просто Кварц 309 коричневого цвета -
пополнение семейства Кварцев. Именно такого цвета я хотел приобрести. Лучше бы конечно Кварц РП 209.





Приемник 3-го класса, соответствует ГОСТ 5651-1982 г. По следующему ГОСТ 5651-89 это уже приемники 2-го класса - Кварц РП 209.

С находкой, Rinat !
А чем Кварц - РП-209 лучше ?
Есть у вас что - нибудь на СВ ?

ORAS
Спасибо. В принципе никакой разницы между ними нет.
Только в коллекции коричневый Кварц 309 есть, а коричневого Кварца РП 209, для полноты счастья, нет.

Приветствую!

Собрать всю линейку - это очень интересно.
Солидарен!
Надеюсь, недостающий элемент цепочки найдется

Очень долго восстанавливал. Наконец-то закончил.

В коллекции 4 приемника Нейва М. Только у одного из них вся комплектация полная.
У остальных отсутствовали детали верньера, приемники были в нерабочем состоянии.
Пришлось изготавливать. Первым делом изготовил подшкальники, кронштейны и ролики верньера.


Собрал и отрегулировал верньеры. Далее ремонт и настройка приемников. При этом обнаружил, для себя, 2 варианта печатной
платы приемника. Это первый вариант с индексом Н-5. По деталям год выпуска 1967.

Этот с индексом Н-6 - второй вариант. По деталям год выпуска 1972.

После устранения неисправностей по постоянному току, начал настройку по переменке. Сначала настройка ФСС с помощью
анализатора NWT500, затем с ним же настройка целиком тракта ПЧ.

Далее ремонт корпусов-заплатки, склеивание трещин, шлифовка и полировка. Изготовил стекла шкалы, указатели шкалы

Окончательная настройка и проверка в собранном виде и вот

Грандиозный труд! А не подскажете, как изготавливали элементы верньера, на которых крепятся ролики (вот эти: http://forumimage.ru/show/106232327)? Сам недавно занимался таким же - кустарщина получилась жуткая, хоть и работает.
И ещё: сколько витков троса должно быть на внешнем колёсике настройки - 1,5 или 2,5?

CrazyBeaver
Вот кинематическая схема верньера "Нейвы-М", срисовано с "живого" заводской сборки, проверено на двух покойничках - натянул без трудностей и проблем.
Если что-то не так, то Ринат Сагитович поправит!
