Держатель для Корны и КПЕ изготовлены мною полностью с нуля. Склеивал из кусочков дихлорэтаном,
фрезеровал. Ручка настройки из какого-то медицинского прибора, контакты выключателя - контакты
включения подсветки шкалы радиоприемника Вега-402.
Количество витков катушки МА для диапазона СВ - 70 витков провода ЛЭШО 7 х 0,07.

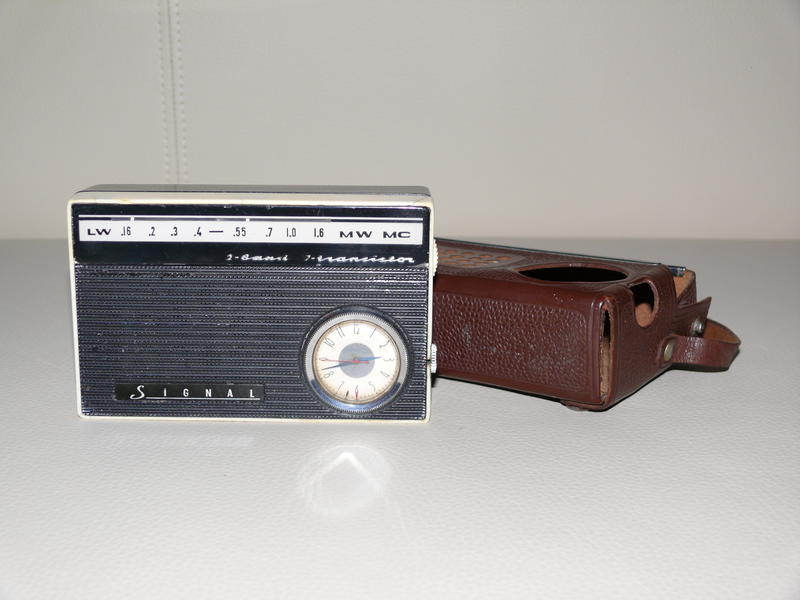

Это мое новогоднее приобретение - экспортный вариант приемника Сигнал-68 года.


Пришлось пошаманить над корпусом. Трещина передней части даже после склеивания
осталась заметной. Раскуроченным было отверстие для крепления задней крышки.Полностью устранить
этот дефект не удалось. В остальном нормальный приемник. Таких в коллекции теперь у меня два -
вариант экспортный, и для отечественного пользователя.







Часы у приемника работают. и сам приемник в рабочем состоянии. Было желание обновить шкалу приемника, но я не знаю
как ее снимать.

здравствуйте. Если не затруднит, пожалуйста подробнее об приемниках Артек. У меня есть два экземпляра, менял кондеры(дохлые), работает, но Унч тоже смутило(схема).Я не такой Гуру, как вы, но хотелось бы улучшить схему..... нарисуйте, что там не так и как исправить. плиз на почту ANS-SERG@TUT.BY/ Большое спасибо....

ans-serg
Ответил на email.

Ринат Сагитович, очень порадовали приемники Юность, Юность КП101, Мальчиш, все три я собрал учась в школе из наборов

vakula
Спасибо.
В детстве у меня не было возможности собирать их. Элементарные резисторы, конденсаторы, транзисторы
доставались в деревне с большим трудом. Конструкторов не было подавно. Поэтому я с удовольствием
собрал их сейчас.

Помню как я намучился по неопытности на Юности трансформатор на ферритовом кольце наматывать, бегал по комнате с иголкой , а в наборе к Юности КП101 приложили челнок для намотки, и я понял, как это делается Я собирал под заказ несколько приемников Сокол 403, такие наборы у нас тоже продавали, приемник посерьезней Юности, супергетеродинный, требовал настройки, на них учился настраивать приемники. Я не наигрался с Горизонт-219, мне такой подарили "в складчину" на день рождения друзья по спорту, прожил он несколько месяцев и был раздавлен на сборах техничкой 2102, подававшей задом. Обидно было "до слез"! Только недавно нашел Горизонт-219 в идеальном косметическом состоянии с родной антенной с двойным наконечником, правда не работает, но это не беда, приемник не копанный с чистым батарейном отсеком, запущу в лучшем виде! Почему-то на этом Горизонте-219 стоит селеновский барабан-индикатор на латинице.

Лето и дачный сезон продолжаются. Несмотря на это пополнение коллекции
и реставрационные работы также идут. Вот привел в порядок свои Соколы.

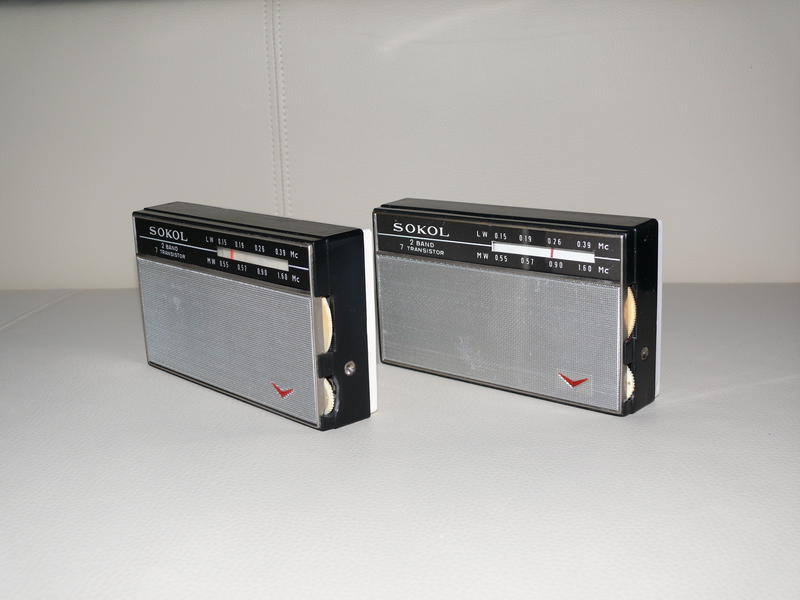

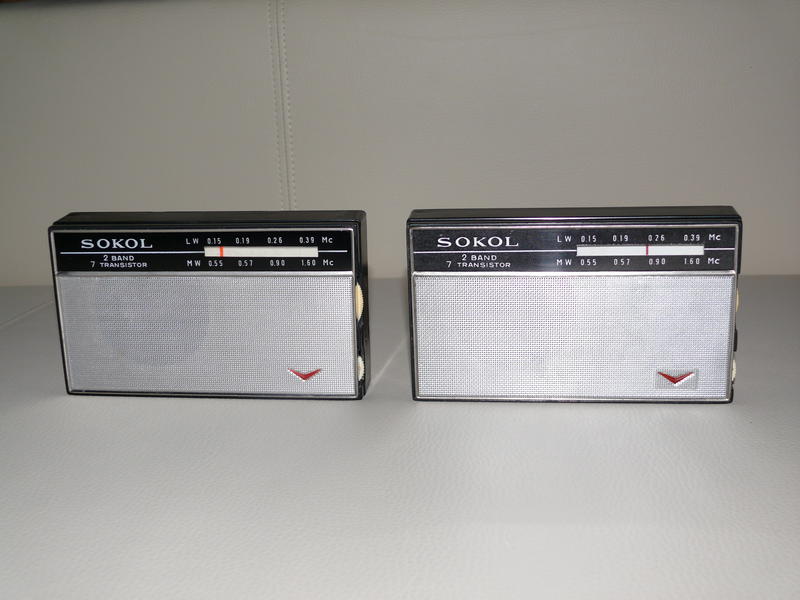

Вот предлагаю найти несколько отличий:

Rinat
Вижу только на фото сзади, по всем остальным пунктам - сдаюсь, не вижу! Что-то там спереди вокруг "птички" - несущественно, на мой взгляд.

Rinat

На 1-м фото разница в "птичке" и в контуре динамика.
2-М -,,- крышка отсека питания,точнее некуда ноготь вставить для открытия,
левый вероятно с пломбами и внизу решетка другая.

2vlad, Yarik.
Спасибо, что заглянули в мою страничку.
Отличий на фотографиях достаточно много. Самое главное, нужно было обратить внимание на шкалу приемников.
Шкала правого приемника - ксерокопия на бумаге, покрытая прозрачным пластиком. Изготовлено по технологии Shtapik49.
http://forumimage.ru/show/103133404
Как видно отличить по фото довольно сложно. В этом я и хотел удостовериться

Rinat
Ах, Ринат! Кто бы сомневался в том, что у Вас получится здорово! Шкалы на фото неотличимы, особенно под тем углом, под которым снято. В "лоб", может быть, и было лучше видно, но это мелочи! Отличная работа!

Rinat, понятен подвох. Все обратили внимание на "птичку" в углублении или нет, на заднюю крышку, где явно видна разница. Съемка первой фотографии специфична. Выбран удачный ракурс. Реально родная шкала и бумажная, будут сильно отличаться. Адгезия краски и прилегание похожей поверхности не только видны ненвооруженным взглядом, но даже "режут" взгляд. Хитрец Вы, однако... Но за удачные фото "+".

За период с последнего посещения до настоящего времени коллекция пополнилась несколькими аппаратами.
Привожу их не спеша в показабельный вид.

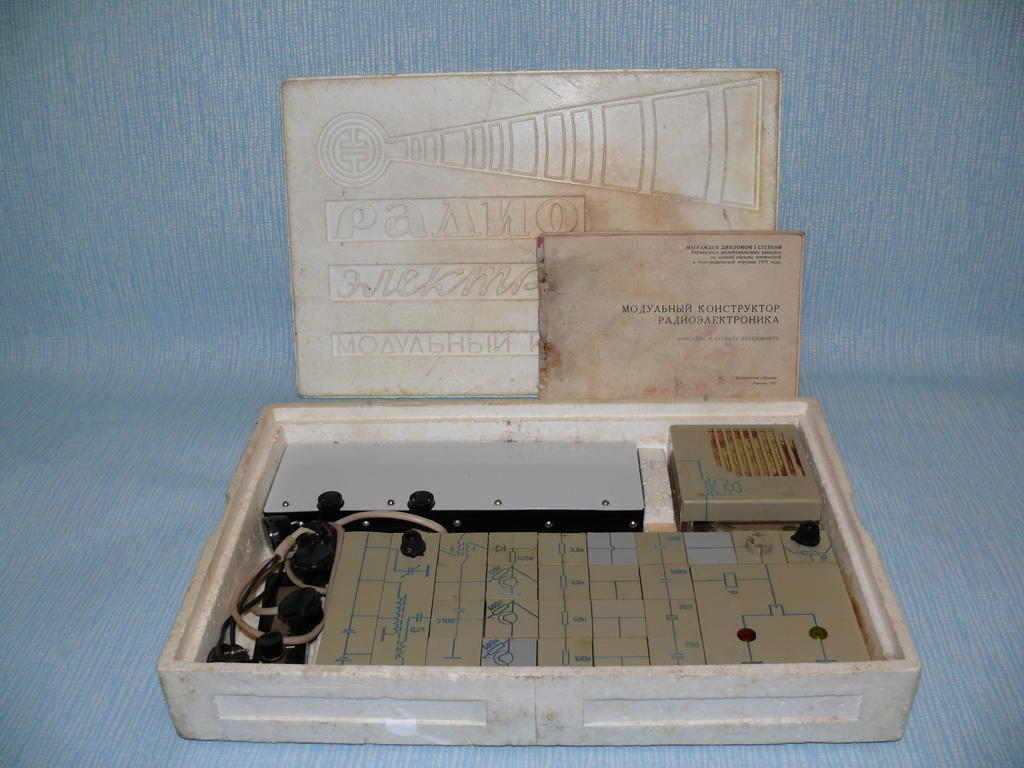

Это приобретение прошедшего выходного дня- модульный конструктор радиоэлектроника.
Изготовитель неизвестен. Дата выпуска 22.06.71 г. Награжден дипломом I степени конкурса
за лучший образец технической игрушки в 1970 г. Описание и правила пользования имеется.



Конструктор гаражного хранения поэтому некоторые компоненты окислились, другие вообще истлели. В очень плохом состоянии
описание и правила пользования. Электронные кубики почистил, заменил некоторые детали.

Понятно о каком конструкторе говорил Владимир с тучи. Поздравляю с уловом)))

Привел в порядок конструкторы. Работают, но ничего поймать не могут - нет станций!

Воскресное приобретение - экспортный вариант чеченского Туриста РП 215.




Если это экспортный вариант, то почему все надписи на латинице, а шкала
приемника на русском языке? Впрочем это вопрос чисто риторический .

С находкой !
Видимо, компоновали из того, что есть, отсюда корпус с английскими надписями, а шкала - с русскими...

Приветствую!

Да уж, занятное исполнение!
С находкой!

С уважением, Роман

Воскресное приобретение. Я благодарен земляку DimonV за бронирование приемника на нашей барахолке.

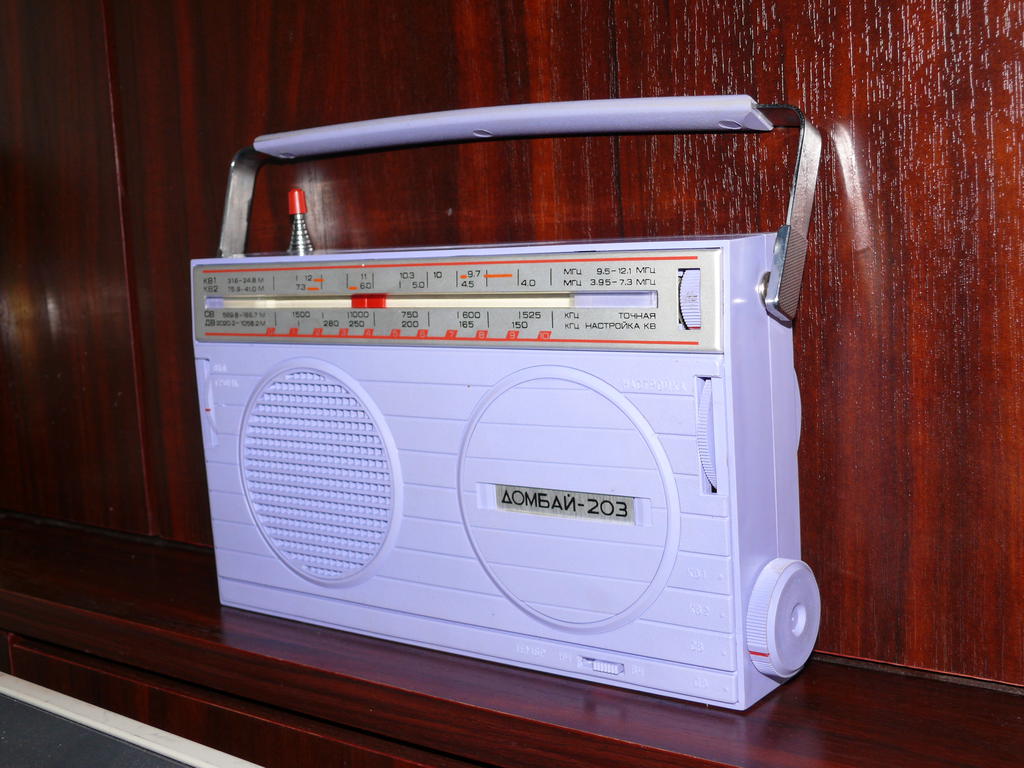

Приемник Домбай РП 203 не пользованный, коробочный экземпляр с документами. Дата выпуска 2006 г.

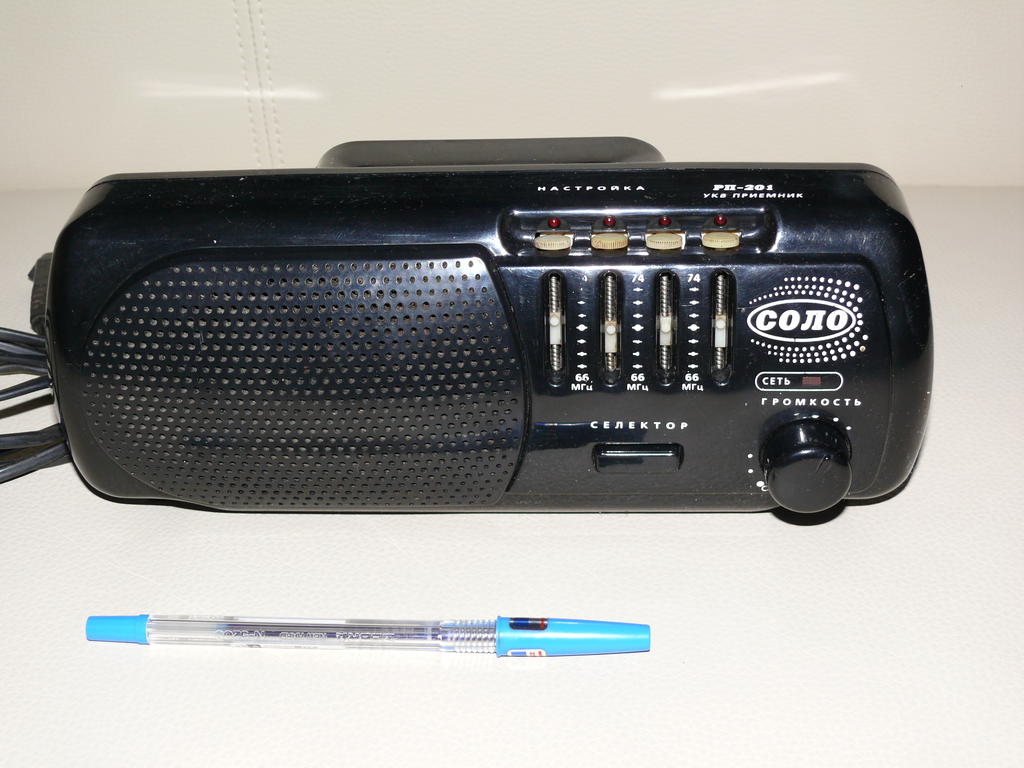

Пополнение коллекции. УКВ приемник "Соло РП 201", 4 фиксированные настройки, Диапазон наш российский.

Приемник прибыл из г. Нолинск Кировской обл. Рабочий, отличной сохранности.

Добрый вечер, Ринат Сагитович! Замечательные у Вас приемники! У меня есть новая Россия 203-1, точный клон Вашего Домбай 203

Rinat писал(а):Воскресное приобретение. Я благодарен земляку DimonV за бронирование приемника на нашей барахолке.

Рад был помочь в пополнении такой славной коллекции

Приветствую, Ринат Сагитович.
Хорошие темпы собирательства!
И сколько уже?

Здравствуйте, Николай Юрьевич.
Какие у нас темпы, так, потуги. За отсутствием интересных экспонатов вынужден собирать то, что есть.
Количество: где-то в районе 330 шт.(давно не считал).

Доброе утро, Ринат Сагитович! Отличная у Вас коллекция и восстановление на отличном уровне , не скромничайте Я тоже люблю с полистиролом и дихлорэтаном работать

Пополнение коллекции. Приемник от Жукова Константина Геннадьевича.



Это следующая версия УКВ приемников Микрон РП-2ХХ. В коллекции у меня есть первая версия-
Микрон ПР 201.

Приветствую, Ринат Сагитович! Поздравляю с приобретением! Этот уже с полным диапазоном УКВ 66-108Мгц?

vakula писал(а):... Этот уже с полным диапазоном УКВ 66-108Мгц?

Приветствую, Сергей Александрович.
Спасибо за поздравление. Да. этот уже с полным диапазоном УКВ. По сравнению с Микрон РП 201
отсутствует регулятор тембра, совмещенные диапазоны УКВ1(65-74 МНц) и УКВ2(88-108 МГц).
Есть еще Микрон РП 203 с переключаемыми диапазонами УКВ1 и УКВ2, но у меня есть только схема его.
Наоборот для первых двух нет схем, может у Вас есть ?

К сожалению схем к Микронам нет, как и самих приемников. У меня есть Россия РП-216 с переключаемыми диапазонами УКВ-1/УКВ-2, но к ней тоже схемы нет. Если схемы нет, я обычно иду от типовой обвязки микросхем.

Воскресное приобретение - конструктор Электрон-2М. Это подарок молодого уфимского коллекционера.
Конструктор прожил долгую жизнь, был изрядно потрепан.


Отсутствовали контакты батарейного отсека, задняя крышка корпуса, ВЧ трансформатор, сломаны керамические конденсаторы,
ужасный монтаж. Почему-то резисторы припаяны с длинными выводами. О какой-либо работоспособности не приходится говорить.
Решено восстановить. Изготовил контакты батарейного отсека. В исходном варианте батареи питания не фиксировались в отсеке и
постоянно выпадали, поэтому часть контактов изготовил с отверстиями для положительных выводов.

КПК обычно прикрепляют к плате винтом М3 и гайкой. Конструкторы не учли, что выступающие гайка и винт не позволят
установить элементы питания правильно. Поэтому нарезал резьбу М4 в КПК, изготовил контакт для статора КПК и винтом М4
с потайной головкой прикрепил к плате. Теперь элементы устанавливаются правильно и не выпадают.

Заново выполнил электрический монтаж. Проверил схему. Оказалось окислился регулятор громкости, высохли некоторые электролиты.
Заменил их, а также заменил керамические конденсаторы. Изготовил ВЧ трансформатор на ферритовом кольце. Придумал крепление
для динамика на винтах вместо того, чтобы приклеивать к корпусу. После этих доработок приемник заработал. Заявленные 100 мВт
на выходе при проверке УНЧ и при питании 6 В не получил. 100 мВт получаются только при питании 9 В.

Нашел в закромах заднюю крышку какого-то приемника, который точно подошел к корпусу.
И теперь я рад новому экспонату моей коллекции.

Ринат Сагитович, хоть он простенький и малыш этот Электрон, но достоин того труда, что вы сделали с ним.
Приятно посмотреть

Николай Юрьевич.
Спасибо за положительную, в прямом и переносном смысле, оценку моего труда.

Rinat писал(а):Воскресное приобретение - конструктор Электрон-2М. Это подарок молодого уфимского коллекционера.
Конструктор прожил долгую жизнь, был изрядно потрепан.


Отсутствовали контакты батарейного отсека, задняя крышка корпуса, ВЧ трансформатор, сломаны керамические конденсаторы,
ужасный монтаж. Почему-то резисторы припаяны с длинными выводами. О какой-либо работоспособности не приходится говорить.
Решено восстановить. Изготовил контакты батарейного отсека. В исходном варианте батареи питания не фиксировались в отсеке и
постоянно выпадали, поэтому часть контактов изготовил с отверстиями для положительных выводов.

КПК обычно прикрепляют к плате винтом М3 и гайкой. Конструкторы не учли, что выступающие гайка и винт не позволят
установить элементы питания правильно. Поэтому нарезал резьбу М4 в КПК, изготовил контакт для статора КПК и винтом М4
с потайной головкой прикрепил к плате. Теперь элементы устанавливаются правильно и не выпадают.

Заново выполнил электрический монтаж. Проверил схему. Оказалось окислился регулятор громкости, высохли некоторые электролиты.
Заменил их, а также заменил керамические конденсаторы. Изготовил ВЧ трансформатор на ферритовом кольце. Придумал крепление
для динамика на винтах вместо того, чтобы приклеивать к корпусу. После этих доработок приемник заработал. Заявленные 100 мВт
на выходе при проверке УНЧ и при питании 6 В не получил. 100 мВт получаются только при питании 9 В.

Нашел в закромах заднюю крышку какого-то приемника, который точно подошел к корпусу.
И теперь я рад новому экспонату моей коллекции.

Поздравляю с приобретением, Ринат Сагитович! Классный экспонат! Похож чем-то на "Мальчиш", который я в детстве собрал.

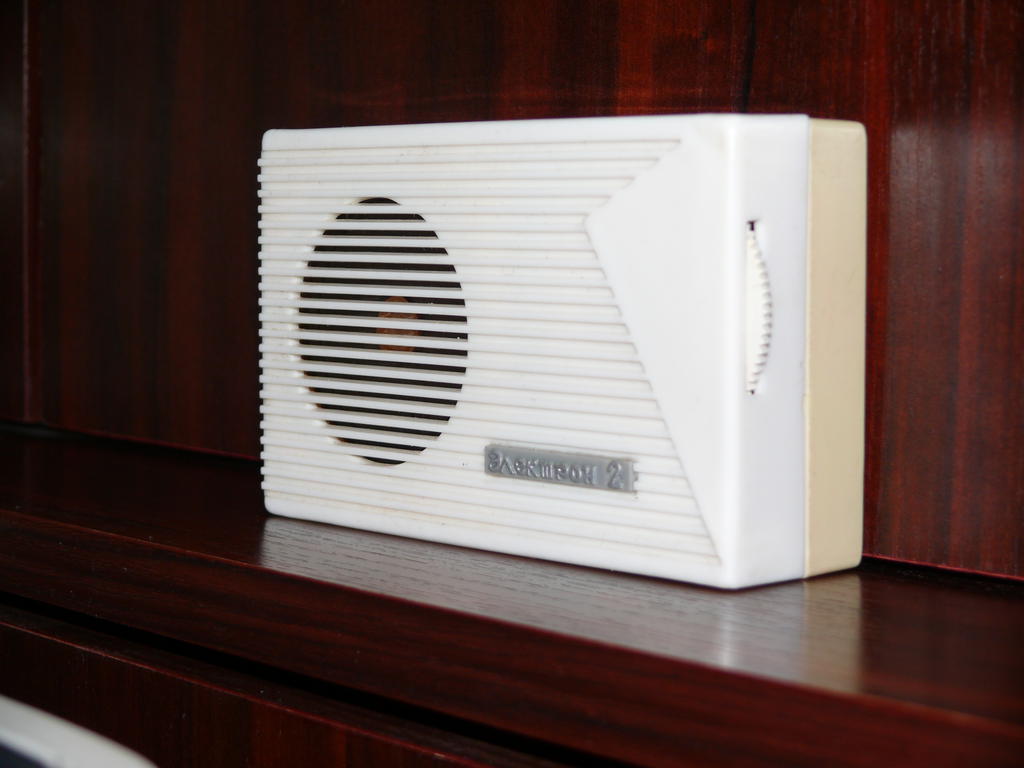

Вот еще один экспонат моей коллекции - Электрон 2.
Думаю, что такого приемника нет ни в одной коллекции.

Это новодел. Описание приемника дано в журнале Радио №5 1965 г.

Задуман приемник давно еще в далеких 70-х, но, как обычно, проект заброшен.
Вначале корпус был совсем другой и ... потерялся. Недавно нашел другой корпус
и возобновил проект. Сначала - компьютерная проработка конструкции

Далее, изготовил выходной трансформатор. Каркас трансформатора изготовлен еще тогда в 70-х.
Ручка настройки от приемника Сокол. Приклеил к ней полистирол и расточил под КПК 2.

В программе SPL 6.0 разработал печатную плату приемника. Компоновку проверил на макете.

Продумал и изготовил крепление динамика. Отработал конструкцию ручки настройки, совмещенной с выключателем питания.

Набил плату. Все элементы для "аутентичности" подобрал по году выпуска около 1969 г.


Чтобы КПК плотно прилегал к плате монтаж под ним исключил. Объемный монтаж выполнен со стороны элементов с применением пистонов.
Далее процесс настройки

Результаты настройки: выходная мощность при КНИ =3% примерно 30 мВт, диапазон настройки 515 кГц... 2,0 МГц (диапазон СВ)
Реальная чувствительность по полю при отношении с/ш 20 dB - 15...18 мВ/м.
После окончательной сборки получаем новый экспонат:

Rinat писал(а):Вот еще один экспонат моей коллекции - Электрон 2.

Отличный и необычный экспонат,Ринат Сагитович
Что то напоминает,но сразу не могу вспомнить.
Имхо,тряпочка под динамиком не помешала бы

Браво, Ринат Сагитович!
Это, наверное, самый загадочный и необычный конструктор. В журнале пишут, что поступил в продажу. Значит, всё-же выпускался.
Транзисторов, которыми комплектовался этот конструктор вживую я не видел по сей день. Видимо, этот набор выпускал один из заводов полупроводниковых приборов.

Rinat писал(а):

Ринат Сагитович, а деталь, что на фото из оргстекла, это промежуточный шаблон?
С уважением, Александр.

Ринат Сагитович,красиво и добротно выглядит приемник!
Очень понравилась мне ваша измерительная техника.

олимпиада80, Yarik, Gower
Спасибо за приятную оценку моего труда. Я старался.
Grower
Деталь из оргстекла - это технологическое приспособление. С его помощью определяем размеры, местоположение
и уровень пропила для ручки настройки. Одновременно определяем и размеры кулачка ручки настройки
для выключателя питания, через прозрачное стекло хорошо все видно.

Спасибо, так и предполагал. Это же сколько труда! Но результат того стоил.

Здорово, Ринат Сагитович! Особенно порадовали неубиваемые электролиты ЭМ-М, я их в руках не держал более 30 лет, только в Спидолах встречаю, и все рабочие!

Сергей Александрович, спасибо.
Эти ЭМ-М наверное неубиваемые в кавычках. У меня они часто оказываются высохшими.
Перед монтажом я все конденсаторы проверил на емкость и ESR, устанавливал только исправные.

Как говорит всем известный коллекционер из Калининграда, добавил в свою коллекцию.

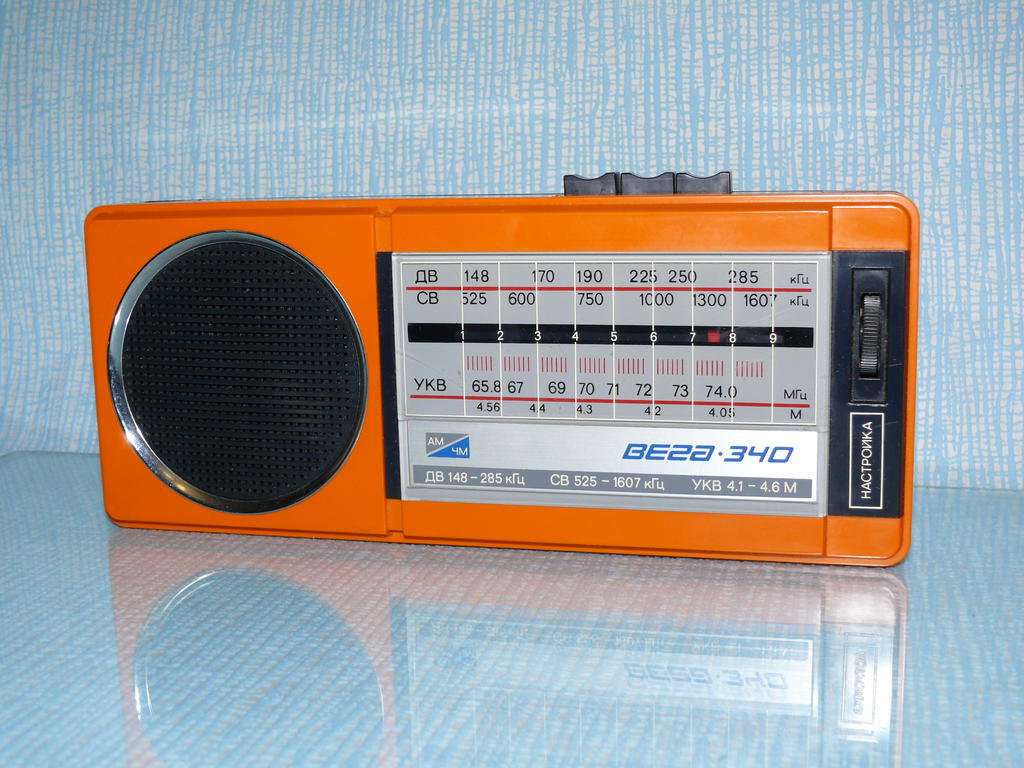

Удивительно сохраненный приемник - Вега 340 - коробочный вариант. Состояние - как из магазина.
Все документы на месте, даже ремень.


Есть скан Руководства по эксплуатации. При необходимости можно скачать здесь https://yadi.sk/i/izZxE90hzPj8d
В дополнение ко всему имеется Инструкция по ремонту:

Скачать инструкцию, если нужно, можно здесь https://yadi.sk/i/JsF0n8uyzPj9a

Отличное приобретение, Ринат Сагитович!

Rinat писал(а):Сергей Александрович, спасибо.
Эти ЭМ-М наверное неубиваемые в кавычках. У меня они часто оказываются высохшими.
Перед монтажом я все конденсаторы проверил на емкость и ESR, устанавливал только исправные.

Я в конце 70-х, начале 80-х использовал ЭМ-М из 60-х, 95% были в рабочем состоянии, но время конечно берет свое. Сейчас предпочитаю ставить К53-4, К53-14, а не импорт, невнятного происхождения. Мечта добыть зеленые КМ из 70-х, и поменять в достойных приемниках "красные гниды".

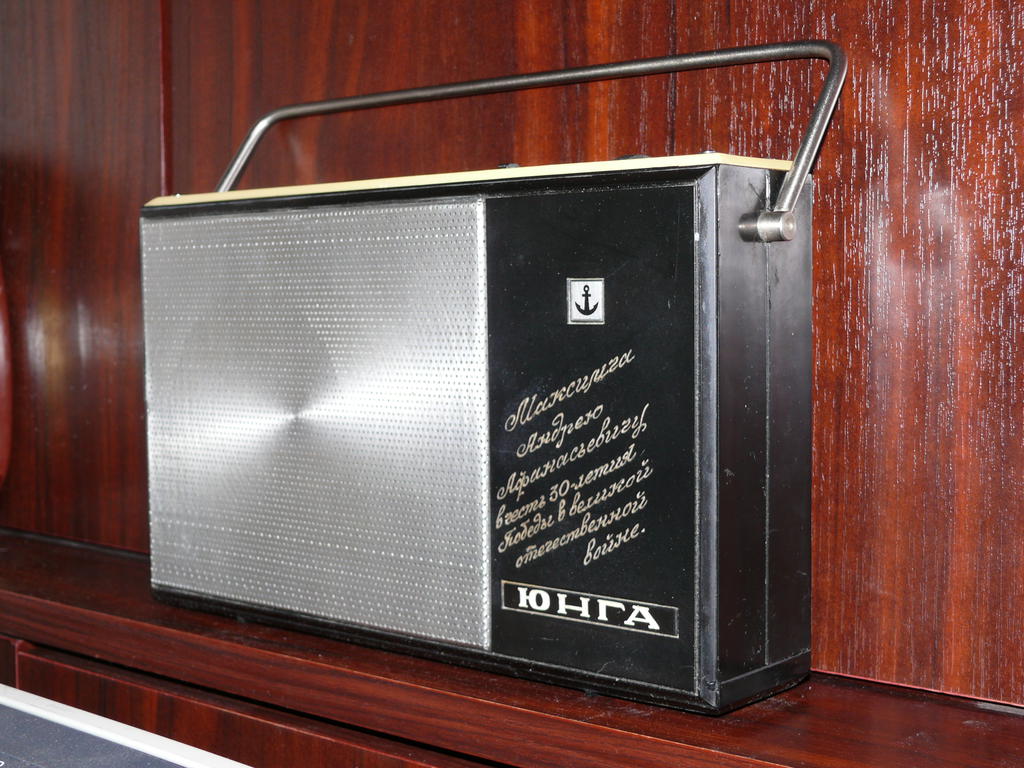

Мое декабрьское приобретение - Приемник прямого усиления Юнга 1974.
По деталям выпуск 1974 года. Давно хотел заиметь такой приемник.

У приемника была сломана магнитная антенна, сломано крепление платы,
не хватало крепежных винтов. Сломан указатель настройки.

Все недостатки устранил, кроме одного - на лицевой панели имеется дарственная надпись. Не знаю что делать с этой надписью.
Корпус под надписью представляет собой мелкий муар. Если сошлифовать, то потом придется полировать. При этом есть
вероятность повреждения шильдика и названия приемника. Если оставить, то ...

Нет руководства по эксплуатации. Если есть у кого, поделитесь пожалуйста.

Добрый день, Ринат Сагитович! Замечательное приобретение! Мне кажется дарственную надпись надо, однозначно убрать, отклеить шильдики, зачистить и залить полистиролом, растворенным в дихлорэтане, если конечно накладка полистироловая, если металл, то зачистить, зашпатлевать и покрасить. Мне кажется такой приемник стоит сделать УКВ. Я первый раз вижу Юнгу в таком исполнении, видел с целиковой решеткой.

Спасибо, Сергей Александрович.
Шильдик с якорем можно снять и с ним ничего не будет.
А вот наименование приемника сформировано при изготовлении крышки и углубления
заполнены краской так, что убрать не получится. Если шлифовать, то узоры верхней и задней крышек
будут разными. А это один из редких приемников Куйбышевского приборостроительного завода.
Такие как Зорька, Сверчок, Малыш еще встречаются. По этой же причине не хочется впихивать в него УКВ
приемник.

Можно попробовать для передней лицевой панели подобрать рельфный кусок полистирола похожий на заднюю крышку, надпись "Юнга" вырезать, выбрать под нее углубление на полистироле, и вклеить на дихлорэтане. Советовать конечно дистанционно сложно, особенно не держа приемник в руках, я бы наверное пошел таким путем, дарственную надпись конечно надо убирать.
