После длительного перерыва таки начал я в теме шевелится.

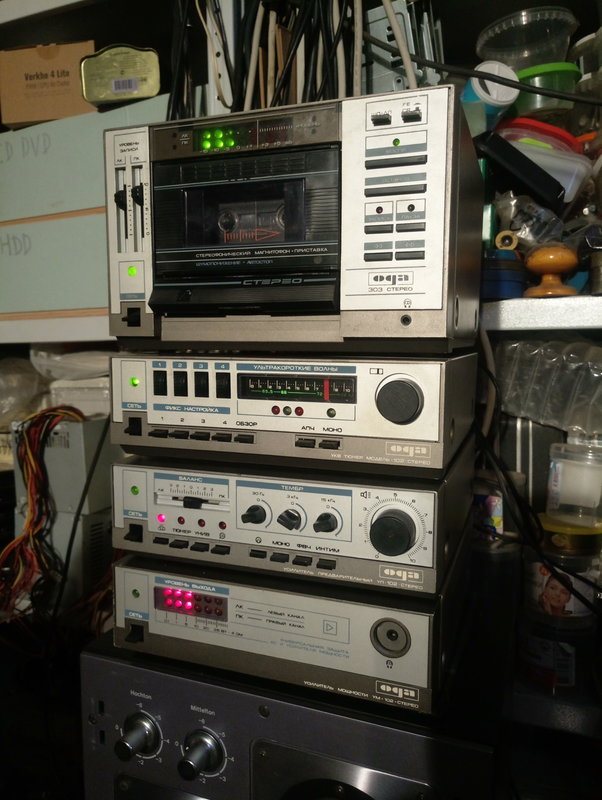

Ремонт, две недели понемногу ковырялся... полтора комплекта, Ода-102, выпуск 91...92 год, (2 - УМ, 2 - УП, 2 - АС, один магнитофон и тюнер).
1. АС. Первые АС прослушаны, нареканий нет, даже вскрывать их не стал. Во вторых АС - "колхоз", вставлены "пищалки" от 6АС-2, с рамками от этих АС... луше звучать это никак не стало, и низов - очень мало, из за неплотного прилегания к корпусу НЧ динов... изъял эти рамки с ВЧ оттуда, а НЧ дины вкрутил, плотно, как было с завода.
Во всех остальных блоках первого комплекта - полная замена почти всех электролитов, от 1000 мкф и менее. Так же промыл все регуляторы и П2К, сначала спиртом, потом WD-40, с последующей смазкой "Контактолом". Корпуса отмыты, с мылом, и смазан ЛПМ магнитофона.
2. Перый УП. Регулятору громкости чистка и смазка не помогла, нажмешь на ручку - работает, отпустишь - нет одного канала. Полгода ранее "ушла" в обрыв первичная обмотка питающего трансформатора, хотя предохранитель целый... Разобрал второй УП, верхняя крышка (не поцарапанная), рабочие трансформатор и РГ переставлены в первый УП. Второй УП - теперь "донор"
, поиски трансформатора не удались.
Не работал усилитель-корректор, подключал винилокрут Dual 721, нет одного канала. Осмотр показал - обрыв дорожки на плате, пропаял, заработало. Звук винила с Dual 721 и с АС Heco Precision 200 - божественный! Сравнивал звучание с компьютером, ту же композицию, тот же УМ и АС, формат flac, какой то Creative Sound Blaster... чего то в этих компьютерах не хватает, факт... наверное, хлеба.
3. Первый УМ - на идикаторе все время горят светодиоды -10 дБ, неисправность найдена быстро - отвалился вывод коллектора на КТ361Г, его заменил.
Второй УМ - срабатывает защита, даже на средней мощности. Вскрытие показало, что из четырех мелких электролитов кем то замены три... а четвертый остался старый - он и был источником проблем. Поменял, проблема ушла.
Второй УМ и АС - ушли к домашнему компьютеру, там всё прекрасно работает без УП, громкости, для компьютера, более чем.
5. Тюнер. Кроме замены сухарей и смазки, ничего не делал, работает и так. Перестраивать не стал, пусть будет "в оригинале", 4 радиостанции принимает, но не у меня в гараже... впрочем, в гараже ничто, на УКВ и FM, не принимает. Для престройки в FM есть еще один тюнер, но им займусь позже.
6. Магнитофон МП-303. После замены сухостоя и смазки выплыли следующие проблемы: нерегулярно и невпопад срабатывает автостоп, и практически нет записи.
Заменил пасики приемного и подающего узла ЛПМ, они незначительно, но ослаблены, автостоп стал срабатывать реже, но до конца эту проблему решить не удалось. Поправил ИК светодиод датчика автостопа, светил куда попало... проблема стала проявляться еще реже, но окончательно так и не ушла.
Стал изучать схему... найденная схема помогла не сильно, поскольку блок управления режимами в ней имеет значительные отличия от имеющегося МП-303. Нашел, куда идет провод от датчика, и какие элементы отвечают за работу автостопа. В результате, в паралель конденсатору 4.7 мкф (ранее был 5 мкф), отвечающего за время срабатывания автостопа, подпаял еще один такой же, теперь автостоп МП-303 стал работать нормально.
Запись не работала из за потери контакта в подстроечном сопротивлении, отвечающего за работу ГСП. Но то я сам накосячил, при замене литов случайно отогнул ползунок этого резистора... восстановил контакт, и всё заработало. Хорошо бы еще тщательно отрегулировать тракт, но не стал, нет ни опыта, ни нужных для этого причиндалов... плюс "запись" работает и так неплохо.
Вечером пятницы были приглашены товарищи - было прослушивание, товарищам понравилось, особенно винил. В дальнейшем можно неспешно взяться за Оду-101.
Наверное можно было конструкторам литраж и соответственно высоту 15АС-213 сделать поболее для выравнивания верхней границы комплекта.
