Кутник Фёдор Фридрихович (Германия)

[Radiomann]

Я занимаюсь коллекционированием недавно. Сейчас в коллекции около 80ти приёмников. Из них порядка 50ти полностью восстановлены или отреставрированы. Аппараты, в основном, советского производства и немецкого. Приёмники как ламповые так и транзисторные. Особое место занимают приёмники рижских заводов. С них я бы хотел начать свой рассказ о коллекции, о том как она создавалась, истории отдельных экземпляров.
Начиналось всё с рижских транзисторных радиоприёмников. Как то получилось, что мне очень много попадалось материалов по VEF и RRR. Возможно определённую роль сыграли воспоминания о молодости, о тех годах, когда заветной мечтой была Спидола, ну а Ригу – 103 только посмотреть и подержать в руках.
Начал с поисков Спидол, от первой модели, и практически, до последних. Часть приёмников покупал через Молоток в России, кто то привозил с оказией, часть нашлась и в Германии. Помню первая Спидола пришла почтой из России кучей битого пластика. Очень долго её восстанавливал. Пришлось досканально изучить материалы для склейки и покраски пластика, с возможностью дальнейшей полировки пр.
В общем повозился и результатом остался доволен. К сожалению я тогда не думал о публикации своей коллекции, поэтому фотографий почти нет.
Попробую поставить фотографии в хронологии событий.

[Radiomann]

Турист конечно же не является транзисторным приёмником, но он неразрывно связан с переносными аппаратами VEF.

[Radiomann]

[Radiomann]

[Radiomann]

[Radiomann]

[Radiomann]

[Radiomann]

Далее представлю риржских транзисорных любимцев RRR.

[Argonaught]

Как говорится, снимаем шляпу перед энтузиастом

[Radiomann]

[Radiomann]

[Yarik]

Приятно видеть технику в отличном состоянии и в красивом хранении!

[ORAS]

Willkommen, Herr Radiomann!
С прибытием в Клуб!
Отличное состояние у Ваших аппаратов!
Удачи в увлечении!

[Alexandr]

Приветствую Вас в клубе!
Прекрасная подборка и состояние отличное!
Интересных находок!

[Karlson1664]

Фантастическое состояние аппаратов!
Восхищен Вашим умением и терпением в восстановлении техники.
Удачи в дальнейших поисках и работах по восстановлению, и поддержании коллекции!!!

[Виктор из Клина]

Radiomann
Со вступлением в клуб!Классная коллекция и состояние приемников!

[Radiomann]

Спасибо за отзывы. Я польщён.
Продолжу далее транзисторную тему.
Тепрь приёмники не рижских заводов.

[Radiomann]

Одним из следующих Был Ленинград 006.
Вот таким он мне достался.







Далее привидение в божеский вид


















Ну и финиш.

[Radiomann]

Далее.

[Radiomann]

Далее несколько немецких.





















На этом с транзисторами пока закончу. Остальные еще пока не готовы к показу.
Перехожу к ламповым.

[Radiomann]

Постараюсь сохранить и здесь хронологию и распределение п производителям.
И так снова мои любимые рижские.

Коротко расскажу о своих приёмниках из Прибалтики. До сих пор все они были приобретены в Германии, в хорошем состоянии пока ни одного. Начну с первого – это был VEFAR 2MD/36. Приобретён приёмник был летеом 2010 года на Ebay. Состояние - ниже среднего. Восстановление двигалось параллельно - фанеровка корпуса, реставрация шасси, шкалы, динамика и т.д. Первая проблема, с которой я столкнулся, это принципиальная схема. С большими трудами удалось раздобыть одну в Латвии, но я думаю, что она не совсем соответствует моему приёмнику. Хотя ... Мне аппарат достался в абсолютно перепаханном виде. Кто-то пытался перепаять всю схему с блоком питания без силового трансформатора. Все лампы заменены. Вот теперь по-тихоньку начал восстанавливать. Силовой трансформатор взял от немецкого VE-301 Wn, блоки питания у них очень похожи. Но с принципиальной схемой до сих пор проблема. Может у кого нибудь есть? Ниже пара картинок показывающих продвижение работ. Моя цель это максимальное восстановление аппарата со стремлением 100% -ной сохраности внешнего вида. Я не за колличество приёмников в коллекции, хотя конечно хочется многого, а за их качество (после ремонта и восстановления).







Так всё с этим приёмником начиналось.

[Radiomann]

Далее началось восстановление.

[Radiomann]

Ну и результат.

[aprel16]

Давайте все снимем шляпу перед настоящим Мастером! Удачи Вам, что маяк Вашего таланта светил нам и дальше.

[Radiomann]

Друзья, я страшно польщён такими оценками моей работы. Огромное вам всем спасибо, но вы наверное всётаки переоцениваете мой труд.
И продолжу. Следующим приёмником появился у меня VEFAR 2MD/37. С ним работы было неизмеримо меньше. Пришлось заново покрыть лаком корпус, произвести косметику шасси, почистить контакты перелючателей, потенциометры т.д. Его приобрёл, здесь в Германии, в клубе любителей старого радио GFGF, членом которого я тоже являюсь.



Краткая характеристика аппарата: прямое усиление, 3 лампы AF7 AL1 AZ1, СВ, ДВ, КВ. Выходная мощность 2Вт.

[Radiomann]

Далее в моей коллекции появился VEF Super MD/39. С ним пришлось уже поработать. В плохом состоянии было всё. Полная реставрация корпуса, рем. эл. части, изготовлена новая шкала и т.д.

Краткая характеристика приёмника: супер, 5 ламп 6A8G 6B8G 6K6G 6E5 1-V, ПЧ 128кГц. ДВ, СВ, КВ, выход 2 Вт.






Такой он был вначале.

[Radiomann]

Далее началась работа.

[Radiomann]

Ну и финиш.

[transistor837]

Давайте все снимем шляпу перед настоящим Мастером!

Согласен! Плюс в репутацию за отличную коллекцию!

[sашок]

... просто нет слов ... ))))))))))))


С уважением , Александр.

[Radiomann]

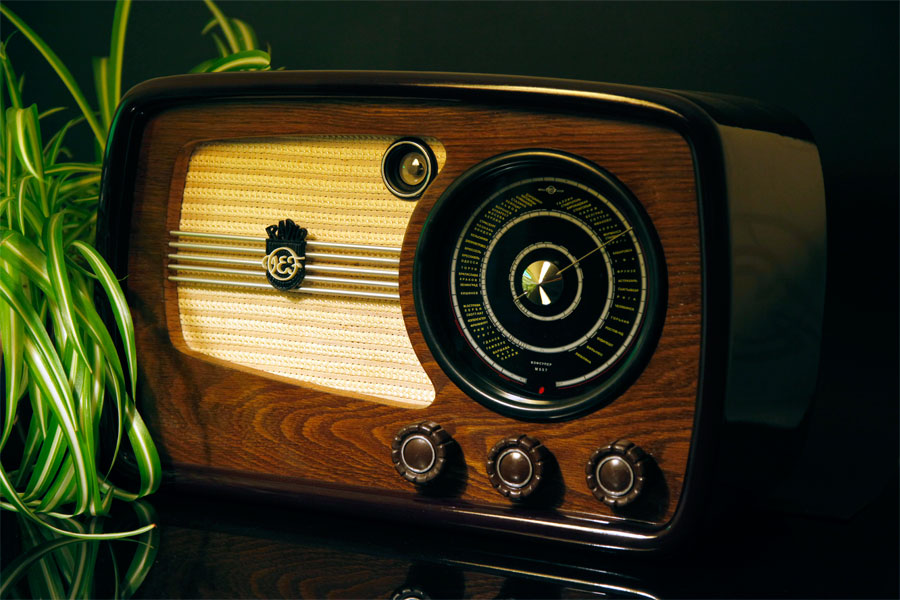

Следующий рижский любимец - VEF Super M517. Продолжатель традиций круглошкаликов.



Краткая характеристика: год выпуспа 1940/41, 6 ламп - 6a8 6k7 6g7 6f6s 6e5 5z4s, ПЧ 132кГц.,7 контуров, ДВ, СВ, КВ. Электродинамический громкоговоритель, 3 Вт. выход.

На первый взгляд приёмник, когда я его приобрёл, выглядел очень неплохо, но при детальном знакомстве оказалось, что это далеко не так. Выходной УНЧ каскад был переделан на польчиковую лампу, при контрольной проверке деталей схемы, выяснилось, что у 80% действительное значение отличается от номинала до 35% и более. Принял решение шасси полностью демонтировать и собрать схему заново. В процессе мойки обнаружилось, что всё шасси покрыто слоем какой-то смазки, которую не удолось смыть даже в посудомоечной машине, после двух основательных моек, перед этим, с применеием сильных моющих средств. В общем шасси распаяно, корпус разобран, ткань выстирана.

[Radiomann]

Началось восстановление.

[Radiomann]

[Radiomann]

[Артём]

Коллекция просто класс!У Вас просто золотые руки!Удачи Вам!

[Radiomann]

Вскоре у меня появился VEF Super M557.



Краткая характеристика: 6 ламп - 6a8 6k7 6g7 6f6s 6e5s 5z4s, ПЧ уже 469кГц. 5 контуров, в остальном как и М517.
Приёмник был не в самом лучшем состоянии и работа с ним предстояла серьёзная.

[Radiomann]

[Radiomann]

[Starlight]

Спасибо!!! Супер!!!

[Konstantin740iL]

Hallo Radiomann!
Sei erstmal herzlich willkommen im Forum.
Просто в восторге от проделанной вами работы!! Получил много удовольствия от просмотра!
Это же сколько надо иметь во первых freizeit и терпения, я вам искренне завидую

[Radiomann]

Konstantin740iL, а можно вопрос? Откуда Вы знаете немецкий, oder Sie sind ein Deutscher?

[Radiomann]

Следующим попал на реставрацию VEF M697. С ним было много работы, особенно в части верньерного механизма и крепления шкалы.
Узел этот разработан край не удачно. Пришлось всё переконструироваь и изготовить в домашних условиях заново.




Кратко: выпускался в 1949/50гг. 6 ламп 6a8 6k7 6g7 6p6s 6e5s 5z4s, выход 4Вт. Приёмник вышел небольшой серией
но имел несколько разновидностей шкал и передних панелей.


Таким приёмник был вначале.

[Radiomann]

И так реставрация.

[Radiomann]

[Radiomann]

[Radiomann]

[VASILI]

Спасибо! коллекция супер.Качество фотографий тоже очень хорошее.СУПЕР.

[Argonaught]

Спасибо! коллекция супер.Качество фотографий тоже очень хорошее.СУПЕР.

И вправду, скажите, как получать такие отличные фотографии? У меня есть две стодолларавые мыльницы по 8.3МР (то есть, теоретически, не самые бросовые), но качество картинок посредственное.

[Yarik]

Спасибо! коллекция супер.Качество фотографий тоже очень хорошее.СУПЕР.

И я обратил на это внимание!
Поддерживаю оценку на 100%.
Когда у человека есть хобби РАДИО и ФОТО,а так же почти родственная профессия,то нет ничего удивительного.Нам всем надо учиться!
Федор Генрихович,удачи вам!Я завидую вашему мастерству.
