Александр, там всё одинаково.
На 6001 в верхней "надстройке" регуляторы громкости и тембра, выключатель вч- динамика и переменный конденсатор регулировки связи с внешней антенной. (К стати, пока не смог его восстановить. )

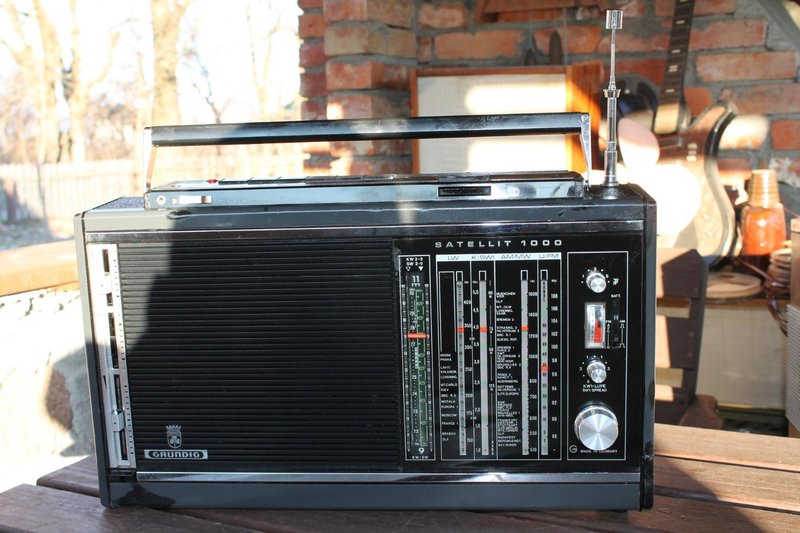

На 1000 - регуляторы громкости и тембра переехали влево, на плату УНЧ, выключатель вч- динамика остался в надстройке, а конденсатор связи с антенной переместился на шкалу, там где у 6001 выключатель питания, похожий на какой-то регулятор.

У тебя же он не единственный. Сколько их у тебя из этой линейки?

Раз уж зашла речь о сателлитах...

Лев,

Александр, есть 5000, 6000, 6001 и 2000.

Магнитола VEF - 260 Сигма, 1981 г.
Ранний вариант - с динамиком 1ГД-48-8 Ом.

(Двумя годами позже повысили выходную мощность, заменив его на 2ГД-40-4 Ом при том же оформлении, а ещё через год вышла версия 260-2 с другим ЛПМ и изменённым дизайном. )
Аппарат достался мне как память об ушедшем коллеге по увлечению, на сайте РТ-20 он не был зарегистрирован.



Потребовался небольшой ремонт УНЧ и блока питания. По вечерам часто слушаю Питер, "Радиогазету Слово". Сигма берет ее чище, чем Океан. Чувствительность несколько выше.

Костя, с пополнением!
Я слушаю Приднестровье, а там особая чувствительность не нужна. Поэтому на подоконнике стоит маленький карманный приемник с питанием от аккумуляторов. От сети невозможно слушать, кошмарные помехи. Но сколько радиостанций в редкие минуты аварий в электросетях...

Александр, спасибо !
А на какой волне работает Приднестровье ?

ORAS писал(а):Магнитола VEF - 260 Сигма, 1981 г.
Ранний вариант - с динамиком 1ГД-48-8 Ом.

(Двумя годами позже повысили выходную мощность, заменив его на 2ГД-40-4 Ом при том же оформлении, а ещё через год вышла версия 260-2 с другим ЛПМ и изменённым дизайном. )
Аппарат достался мне как память об ушедшем коллеге по увлечению, на сайте РТ-20 он не был зарегистрирован.



Потребовался небольшой ремонт УНЧ и блока питания. По вечерам часто слушаю Питер, "Радиогазету Слово". Сигма берет ее чище, чем Океан. Чувствительность несколько выше.

Приветствую, Константин! Просто красавица! Как иномарка!

Константин, и мои поздравления!
Очень приятный аппарат, душевный!

Костя, Приднестровье транслирует "Вести-ФМ" примерно в середине СВ. Поэтому можно слушать на любой мыльнице. Что я и делаю .

Сергей, Роман, спасибо !
Сергей, у меня тоже закралась подобная мысль, что проектировали Сигму с оглядкой на аналогичные магнитолы Филипс и Телефункен. Но только с оглядкой, не более того. Отсюда магнитофонная панель с минимальным набором функций, без ручной регулировки уровня записи, без стрелочного индикатора, и даже без кнопки "пауза". Отсюда же регулятор тембра, выполненный на одном потенциометре, с подъемом АЧХ на верхах и на низах в среднем положении и с завалами в крайних положениях.
Приемник - на основе Спидолы-207 с чувствительностью в 50 мкВ - не встречал подобного больше ни у каких магнитол. УНЧ тоже очень удачный, с дифференциальным каскадом на входе.
Александр, спасибо. Вести ФМ на СВ добивают до Москвы. В 90-е годы довольно часто слушал станцию "Радио Приднестровья", тоже в середине шкалы СВ.

Ну скажем в этой магнитолле аруз очень даже не плохой... А вот что мне в ней откровенно не нравится, так это сплошная сборка, без модулей и штеккеров, что не очень удобно при ремонте и обслуживании. Всё остальное там хорошо.

Алексей, спасибо !
Авторегулировка уровня записи действительно очень приличная. Но и ручная не помешала бы, особенно когда нужно записать что - нибудь с эфира.
Какого - то большого неудобства в ремонте - особо не заметил.

Хороший аппарат! жаль что русскоговорящих станций с каждым днем все меньше и меньше. Григорисполь единственная точка, где ещё ретранслятор вещает на СВ. у нас неподалеку вещала станция "Голос России, ещё до войны, слушал круглосуточно., сигнал был настолько мощный, что детекторный приемник на низкоомный динамик работал.

Michail, спасибо !
Первый раз слышу, чтобы детекторный приемник работал на динамик. Мощный же был у вас сигнал.
Голос России не работает уже лет 5, а в этом году перестала работать последняя Московская СВ - станция - Народное Радио.

ORAS писал(а):Michail, спасибо !
Первый раз слышу, чтобы детекторный приемник работал на динамик. Мощный же был у вас сигнал.
Голос России не работает уже лет 5, а в этом году перестала работать последняя Московская СВ - станция - Народное Радио.

Сигнал был мощный, да и было это 19 лет назад, а кажется как вчера. Не пойму одного, почему отказываются от диапазона средних волн? в угоду китайской промышленности, со своей одноразовой продукцией. Невозможно смотреть цифровое телевидение, да и фм это не диапазон. чуть дальше от вышки и неуверенный прием.

Приветствую!

Просто, экономия затрат.
Требуются мощные передатчики, которые потребляют тоже весьма прилично.
Качество приема в городах ужасное, из-за обилия индустриальных и бытовых помех.
Раньше не было в каждой квартире или доме кучи импульсных источников питания и т.п.
Из-за низкого качества. аудитория слушателей сильно ограничена, а, следовательно, нет и доходов от рекламы.
В других странах, вероятно, не считают нужным экономить на этом, а у нас считают.
Хотя, вражеские голоса на русском языке в эфире тоже уже практически не вещают.
Но, этим, как говорится, туда и дорога...

Отдали на работе.
Кажется, последнее прибавление в этом году.

Всех с Наступающим !

Поздавляю!
Удивительное совпадение. Мне тоже на днях отдали "на запчасти" аналогичный магнитофон. Я его даже не осмотрел. Сейчас только обратил внимание. Очень похож на твой. Братики

Александр, спасибо !
Я тоже пока магнитофон подробно не рассматривал.
Явно ЛПМ в обоих однотипный.

Интересный аппаратец! С наступающим Константин! Успехов в жизни и творчестве! побольше места и времени для новых находок!

Добрый день, Константин, давно с интересом слежу за Вашими публикациями, и, когда по случаю приобрел Grundig Concert Boy 1500 Luxus, вспомнил Ваши слова о том, что у него "...европейский УКВ - диапазон 88-104 мГц растягивается до 88-108 без замены деталей и перемотки катушек". Аппарат действительно неплохой и возможность растянуть диапазон до современного стандарта без серьезного вмешательства в схему выглядит весьма заманчиво. Не поделитесь опытом? Буду весьма благодарен Да и, наверняка, не только я

EWEREST
Поддержу просьбу.Есть 2 аппарата - магнитола и приёмник фирмы ITT. Хотелось бы тоже их перетянуть. Тема интересная.

Michail, Спасибо !
Извините, поздно заметил. И Вам - крепкого здоровья, мирного неба над головой, удачи во всех делах и увлечениях !

EWEREST, gegemon

Grundig Concert Boy Luxus 1500 - отличный приемник с замечательным звучанием и неплохой дальнобойностью. В свое время растягивал его УКВ - диапазон 88-104, так как в него не входила радиостанция РСН (107,0), при этом нужно было, чтобы осталась станция Ретро - ФМ (88,3)
Подробностей не помню, но сохранились фото.
Буква "Г" стоит около регулировок гетеродина.
Перепайка деталей не потребовалась, достаточно было подстройки контуров.

Приветствую, Константин! Grundig Concert Boy Luxus 1500 замечательный радиоприемник, у меня есть 1100, он по шкале 88-104 МГц, но фактически растянут до 108 Мгц, я его разбирал для очистки, не похоже, что копан.

Благодарю, Константин. Не припомните, крутили только гетеродин?

EWEREST, подстраивал, конечно, и гетеродин и входной контур. Иначе чувствительность в верхней части диапазона будет снижена.

- ну ясно, обычная укладка диапазона, используя, в данном случае, приличный запас по емкости триммеров. К сожалению, такой номер проходит не со всеми 104-Мегагерцовыми приемниками. К примеру, Grundig Europa Boy N210 на такую провокацию не поддался, позволив вытянуть максимум 105,3МГц, чуть-чуть не дотянув до желаемого Радио Монте-Карло (105,7МГц). Отматывать от катушки пол-витка пока настроения нет, попробую поискать латунный сердечник. И, если Вы не против, пару слов о самом Grundig Concert Boy Luxus 1500. Честно говоря, чувства противоречивые. С одной стороны, отличное качество работы, как по части приема, так и в плане качества звука, а с другой - не совсем понятно, чего в нём такого Luxsus-ного? Первое, что удивляет, это отсутствие традиционного для Грюндигов мощного стабилизатора питания схем приемника, оставлен лишь примитивный вариант на одном стабилитроне для питания радиоприемной части, подсветка отсутствует напрочь, точная подстройка на КВ диапазонах тоже (которая вовсю применялась в Концерт-Боях двухсотых серий с такими же короткими шкалами), совершенно вызывающе отсутствуют какие-бы то ни было радиаторы на выходных транзисторах (???!!!), сам корпус, с энтузиазмом готовый подпевать динамику на все лады, да и вообще дешевый, явно экономный конструктив... и тем не менее, всё это работает, работает классно и на протяжении десятилетий, в отличии от иных железно-деревянных собратьев... Хотя... Берешь в руки тот же ITT Shaub Lorenz 101 international и понимаешь - вот где не пожалели отсыпать плюшек за каждый рубль цены. А уж когда включаешь... По мне так звук 101,102 и 103-х лоренцов куда правильнее и приятнее, чем у большинства Саттеллитов. По части приема на КВ будет любопытно сравнить 1500-й со своим RF-2200, во всяком случае еще ни один немец этого панасоника не поборол.

EWEREST, люксового в этом приемнике наверно - S-метр и таймер. Динамик тоже вполне приличный.
Вам больше нравится по звучанию ITT Touring-101,102,103. Достойные аппараты, хотя там явно перемудрили с КВ - диапазонами.
Мне больше нравится звучание аппаратов Telefunken, например, Atlanta de luxe-101 (звук отличный, один из лучших, что приходилось когда-либо слышать, и это при однополосной акустике, правда чувствительность на КВ посредственная) или Bajazzo Universal-301 (двухполосная акустика, очень хороший звук и чувствительность на КВ вполне приличная.
Лев из Калининграда предпочитает марку Nordmende.
Вкусы у людей разные, слух тоже разный..

Семитысячную Месу от Nordmende как-то довелось послушать, впечатлило на всю жизнь, наверное. Дизайн, шикарный прием на всех диапазонах, и, конечно, Большой звук Большого приемника. А так-то да, каждый выбирает на свой вкус и своё представление о том, каким должен быть радиоприемник.

Ленинград - 002

Перестройка на верхний УКВ.




C 3 - исключаем
C 23 - исключаем
C 5 - 470 пФ
C 11 - 170 пФ
C 14 - 220 пФ
L 2 - 2 . 1/4 витка. ( От массы 7/8 + 1 . 3/8 витка, к массе подключен вывод нижнего витка)
L 3 - 2 . 3/4 витка ( от массы 1.1/8 + 1.5/8 витка, к массе подключен вывод верхнего витка)
L 4 - 2.1/4 витка.
Устанавливаем подстроечные конденсаторы в положение минимальной емкости.
Настройку начинаем с гетеродина - L 4. Латунным сердечником при настройке приемника на нижнюю частоту диапазона находим нижнюю станцию. Затем находим верхнюю станцию. Сердечником L 4 и конденсатором С 12 растягиваем диапазон.
Далее при убранной антенне настраиваем по максимуму сигнала 1 и 2 контуры радиочастоты. Проверяем работу АПЧ. При катушке гетеродина L 4 в 2.1/4 витка АПЧ работает правильно.
Если смотать с L 4 меньше, диапазон верхнего УКВ тоже уложится на шкале, но АПЧ будет сбивать настройку. Это обьясняется тем, что частота гетеродина должна быть на 10,7 мГц выше частоты сигнала, а при сматывании меньшего числа витков она будет на 10,7 мГц ниже.







Катушка L 3

Константин, привет!
Для комплекта к отечественным приемникам не нужно?Подарю!
http://www.rt21.getbb.ru/viewtopic.php?f=39&t=168814

Доброго дня, Константин. Не так давно довелось приобщиться к продукту американского радиопрома времен Кеннеди-Никсона в виде приёмника ZENITH Trans-Oceanic Royal 3000-1. Естественно, захотелось пошукать по интернету по поводу информации о этой железяке, набралось в итоге порядка 5Гб, естественно, более 99% на иноземных языках. Наиболее часто встречаются 2 темы- это так называемые "оловянные усы", вырастающие от времени в четырёхногих транзисторах АМ- тракта и тракта ПЧ и необходимость в большинстве случаев некоего "выравнивания", т.е. подстройки ВЧ и ПЧ-каскадов для достижения прежней чувствительности. Насколько я помню, у Вас такой приёмник есть и интересно было бы узнать о Вашем опыте настройки этого аппарата, если, конечно, Вы это делали. Спасибо.

Ewerest, здравствуйте !
Неисправности, с которыми я столкнулся - неряшливая переделка на нижний УКВ. При этом был поврежден КПЕ. Когда приемник заработал - попытался подстроить контура. Подстройка не потребовалась.
Также пришлось заменить конденсаторы фирмы Nichicon, они все существенно потеряли емкость. Остальные конденсаторы оказались нормальными.
У Зенита есть еще одна особенность - большая собственная емкость встроенной телескопической антенны. Поэтому, настраивая блок УКВ , нужно подключить именно собственный "телескоп" приемника.

На нижнем УКВ осталось мало станций.
Все интересные переехали на верхний...
Попользовался несколько лет иностранными приемниками, и как - то тоскливо стало...
Вслед за Ленинградом перевел на верхний УКВ "Океан".
Теперь, как и несколько лет назад, работает не выключаясь. Попутно заменил сгоревшие лампочки подсветки желтыми светодиодами.

Океан - 205, 1976 г
(Второй вариант схемы 205-го, который в корпусе несостоявшегося 210 позднее стал знаменитым 209 )
Перевод на верхний УКВ
С4 - 5,6 пФ
С16 - 75 пФ ( так и было, хотя на заводе могли поставить 56 или 100 пФ)
С17 исключен.
Обычно С4 тоже исключают, но при этом снижается чувствительность у верхней границы диапазона. Емкость в 5,6 пФ выравнивает чувствительность по диапазону.
Перегоревшие лампочки были заменены желтыми светодиодами. Также был заменен резистор, через который были включены эти лампочки (68 на 270 ом.)

ORAS: были заменены желтыми светодиодами. Также был заменен резистор
Подскажите пожалуйста.
, Приобрёл светодиоды, каждый на 3В,
можно-ли подключить последовательно два светодиода,
вместо одной лампочки, без добавления сопротивления?
Спасибо!
, За одно про Ленинград спрошу,
слышал, что в нём лампочки, при питании от сети,
имеют переменный ток, это правда?

Rossttov (Анатолий) писал(а): можно-ли подключить последовательно два светодиода,
вместо одной лампочки, без добавления сопротивления??

Анатолий, светодиоды включают исходя из допустимого для них тока. Обычно этот ток считается 20 мА для обычных, не осветительных светодиодов. Включать светодиоды без дополнительного сопротивления крайне нежелательно. 3 В - это напряжение на белых светодиодах. Так что если в Вашей схеме напряжение ровно 6 В, лучше подключить светодиоды по одному, через дополнительное сопротивление 150 Ом каждый. (Можно светодиоды включить и параллельно, тогда добавочное сопротивление будет 75 Ом).

Да, лампочки подсветки Ленинграда при питании от сети работают от специальной обмотки трансформатора.

, Спасибо!
У меня зелёные на 3В.
И уже не повезло, спалил поочерёдно три штуки от четырёх дюраселов,
пока экспериментировал, ...

ORAS писал(а): Также пришлось заменить конденсаторы фирмы Nichicon, они все существенно потеряли емкость. Остальные конденсаторы оказались нормальными.
У Зенита есть еще одна особенность - большая собственная емкость встроенной телескопической антенны. Поэтому, настраивая блок УКВ , нужно подключить именно собственный "телескоп" приемника.

- благодарю за ответ, Константин! Конденсаторы проверяли "на всякий случай" или были какие-то симптомы, заставившие копнуть в этом направлении? Меня, например, в этом приёмнике удручает звук - балалайка балалайкой. Конструктив фундаментальный, приём вроде тоже ничего, но звук... Диапазон частот, в лучшем случае - 250...6000Гц. Для речевых радиостанций в принципе достаточно, но если хочется послушать музыку, тут полный ахтунг. Тут либо не торопиться, погреть, дать размяться динамику и отформоваться электролитам, либо сразу шашкой махнуть и поменять все сомнительные конденсаторы. Как менее травматичный, я выбрал (пока) первый вариант, но это уже после отпуска - аппарат на работе, буду слушать там. Сейчас слушаю Telefunken Bajazzo TS 205. Этот Баяццо (именно баяццо - клоун), меня крепко удивил и звучанием и чуйкой - единоличный лидер последних восьми лет Panasonic RF-2200 был отправлен на пенсию.

EWEREST писал(а):Меня, например, в этом приёмнике удручает звук - балалайка балалайкой.

Здравствуйте !
Извините, поздно заметил.
Звук у Зенита действительно на уровне ВЭФ-202, не лучше. Видимо, разработчики не ставили целью получить хорошее звучание, на первом месте - дальнобойность и экономичность. Что и было достигнуто. К стати, штатные наушники Зенита по конструкции - 30-х годов, большие, с жестяной мембраной. Что явно не для хорошего звучания.
По качеству звука Телефункены - действительный шедевр. Из серии Баяццо у меня есть ТС-101 и Универсал-301. Оба звучат отлично и дальнобойность на высоте.

Костя, с Новым Годом!
Счастья, здоровья! И чтобы "корона" обходила твой дом стороной! Чтобы 21-й приносил только радости!

ORAS писал(а): ↑

30 дек 2020, 19:46

Кстати, штатные наушники Зенита по конструкции - 30-х годов, большие, с жестяной мембраной. Что явно не для хорошего звучания...

- начиная с 1000-го, Зениты комлектовались, так сказать, моно-ушниками, тоже далеко не шедеврами по части качества звучания. Из "чемоданчиковых" мне запомнились Сонька CRF-5090 Earth-Orbiter, 8000-й Панасоник (в своё время, когда видик меняли на машину, отдал его за хай-файный JVC, о чём до сих пор жалею) и, конечно, 6000-й Nivico. Мало какие приёмники в городских (да и не только) условиях могут обеспечить настолько качественный приём на коротких волнах, да ещё на штатные антенны. В городе ни Сателлит 2001, ни, к примеру, Yaesu FRG-7 с антенной 7 метров и хорошей землёй не дают настолько чистого и полнозвучного приёма, как этот Нивико.

Alexandr писал(а): ↑

31 дек 2020, 07:22

Костя, с Новым Годом!
Счастья, здоровья! И чтобы "корона" обходила твой дом стороной! Чтобы 21-й приносил только радости!

Александр, спасибо !
Взаимно !

Из автомобильного.

Blaupunkt Вerby Сommander

https://www.radiomuseum.org/r/blaupunkt_derby_commander_7651561_7.html

Автомобильно - переносный приемник выпуска 1972-75 г.
ДВ, СВ, 2 диапазона КВ, УКВ 88-108.
Добротный аппарат с очень приятным звучанием и приличной чувствительностью.
Интересная особенность - в переносном режиме приемник работает от батарей, которые вставляются в особую кассету, задвигаемую в корпус.
Динамик круглый, что не характерно для германских приемников.

Приятный аппарат!
Состояние нового. Очень понравился. Мои поздравления!

Урал-Авто дойчен эдишн)

Александр, Алексей, СПАСИБО !

Романтика - 222
1989 г.

.
