Гольтман Яков г.Маалот

[ORAS]

Дело мастера боится !
С успешным оживлением видеосистемы !
Я тоже стараюсь, чтобы аппаратура была в рабочем состоянии.

[Yarik]

Дело мастера боится !
С успешным оживлением видеосистемы !
Я тоже стараюсь, чтобы аппаратура была в рабочем состоянии.

Константин,спасибо!
Просьба к публике,мне не удаётся вытащить из сети схему.Может кому повезет!

[Yarik]

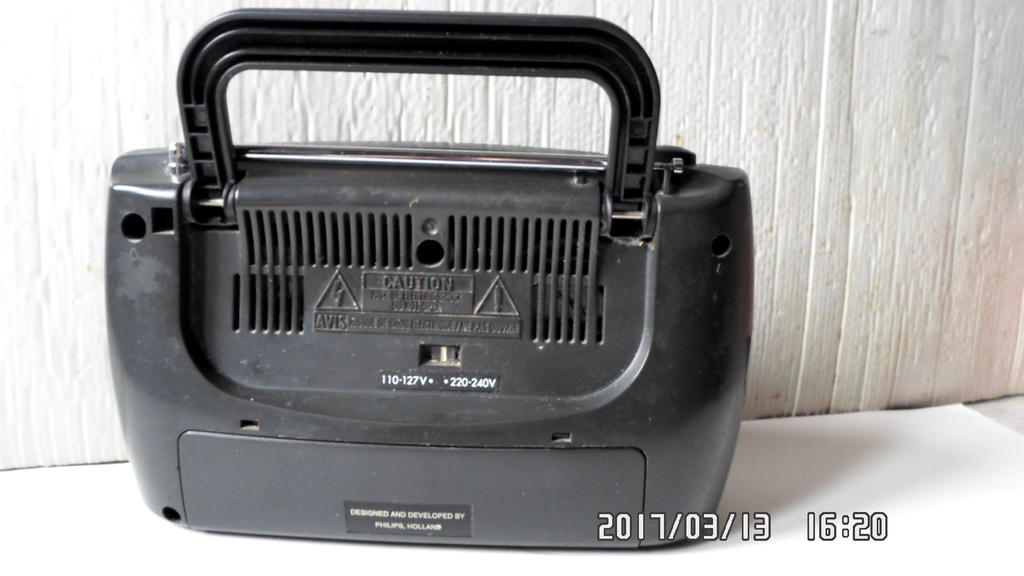

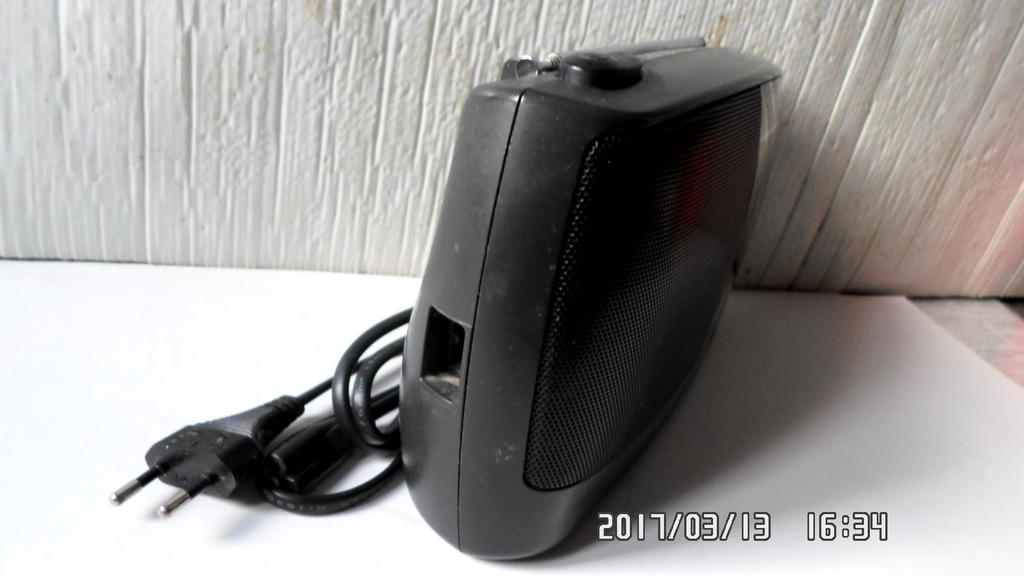

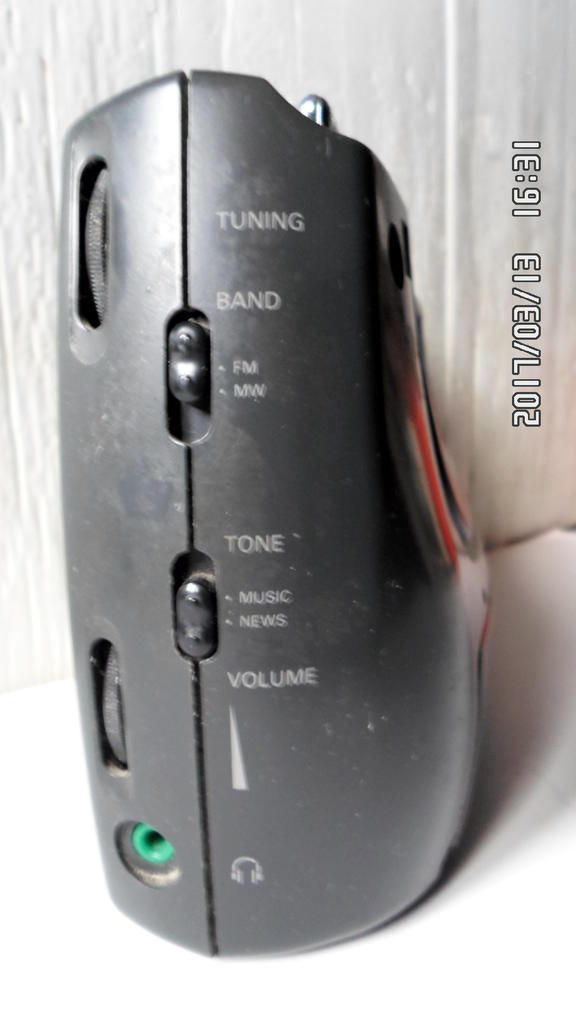

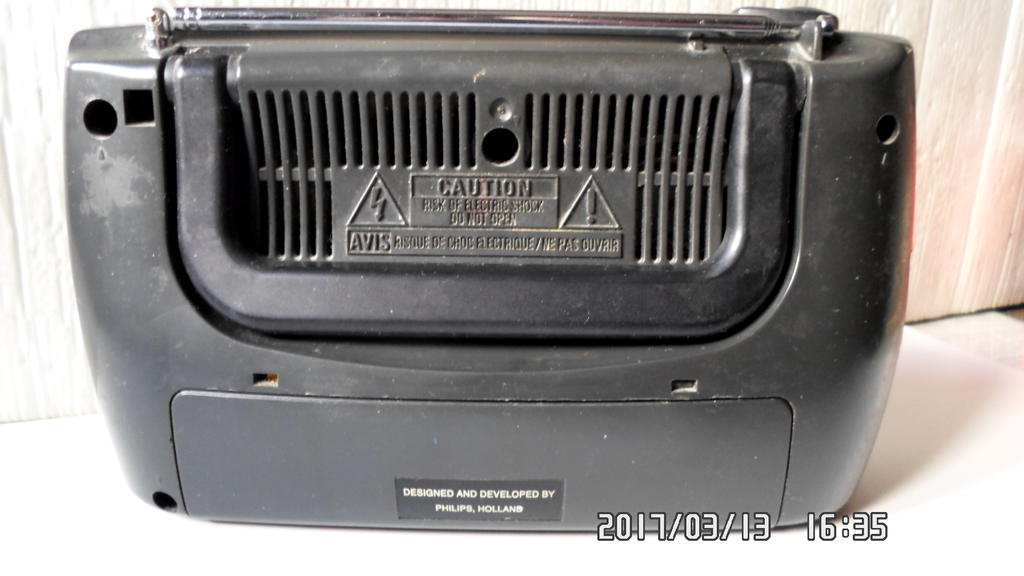

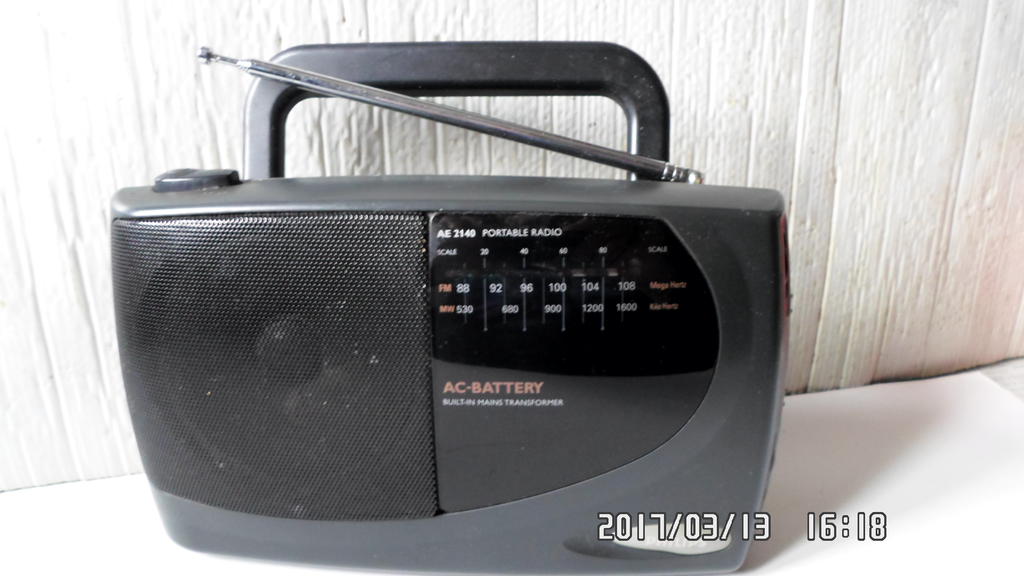

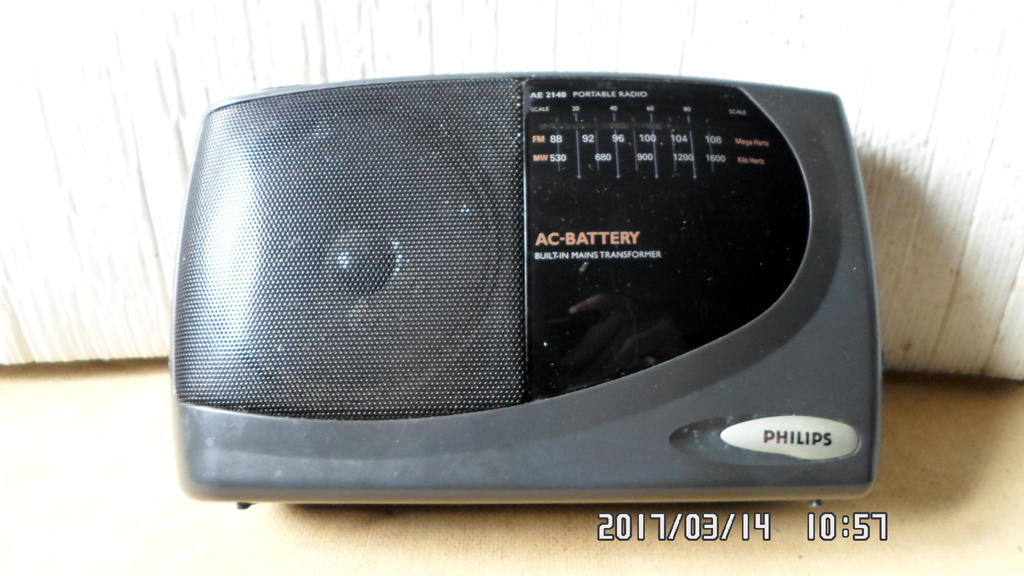

PHILIPS mod.AE2140
Габариты230х130х80мм.1,4кГ с бат.373х3.
Особенности на мой взгляд:
Простое но надежное вернерное устройство,имеющее недостаток,
стрелка визира при перемещении меняет наклон и на краях шкалы
опускается непривычно вниз.
На фасаде нет индикации включения-кнопка нажата громкость убрана,
батарейки разряжаются.Нет индикации настройки на станцию.
Звучание приличное-0.5вт.
Впервые вижу на динамике,мощность указана двумя цифрами 1,5-2 w.

6340

6341

6344

6347

6350

6351

6332

6335
С наклоном приемника на шильдике появилось название аппарата.
6332

[ORAS]

С находкой, Яков !
Как звучание ? Тембр приятный, "низы" присутствуют? Динамик такой не встречался. А верньер так и просится, чтобы сделали круглую шкалу...
Посмотрел на сайте Radiomuseum - 2000 год...
http://www.radiomuseum.org/r/philips_ae ... 05_14.html
Филипс - Китай. Как это понимать? Филипс заказал в Китае партию приёмников или в Китае есть завод фирмы Филипс? Работающий по документации и стандартам Филипс?

[Yarik]

С находкой, Яков !
Как звучание ? Тембр приятный, "низы" присутствуют? Динамик такой не встречался. А верньер так и просится, чтобы сделали круглую шкалу...
Посмотрел на сайте Radiomuseum - 2000 год...

Спасибо.
Полную оценку звучания дать не могу, так как у меня проблемы со слухом.Низы и до 10кГц слышу хорошо.
Сюда бы подошла б шкала по форме вращающегося сектора,просмотр через окошко над которым неподвижная стрелка.
В этом приемнике стрелка не родная,слишком широкая.Её приколхозили до меня.Интересно увидеть родную.
Моя версия-Филипс,как и многие фирмы,имеет заводы в Китае.

[Yarik]

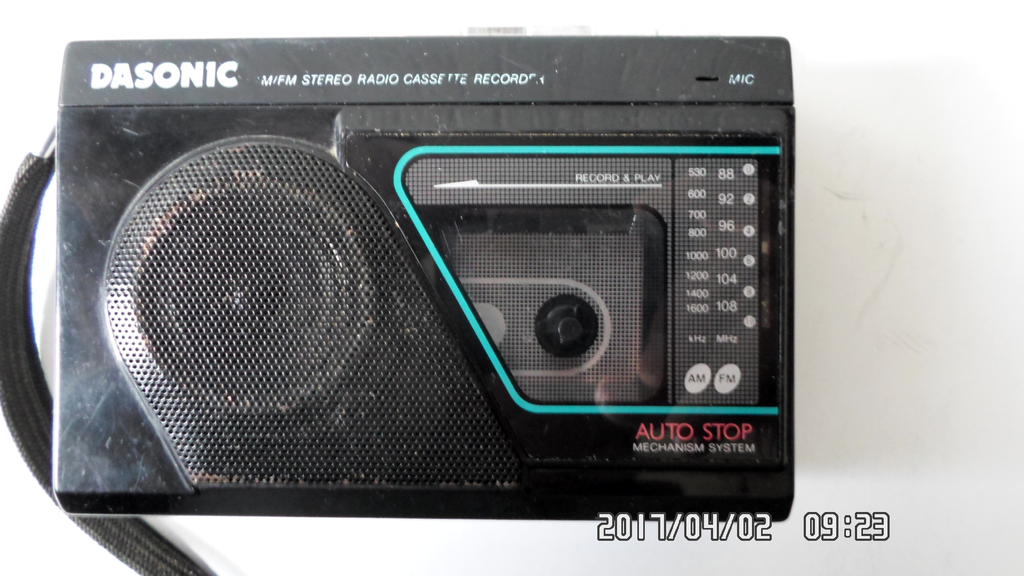

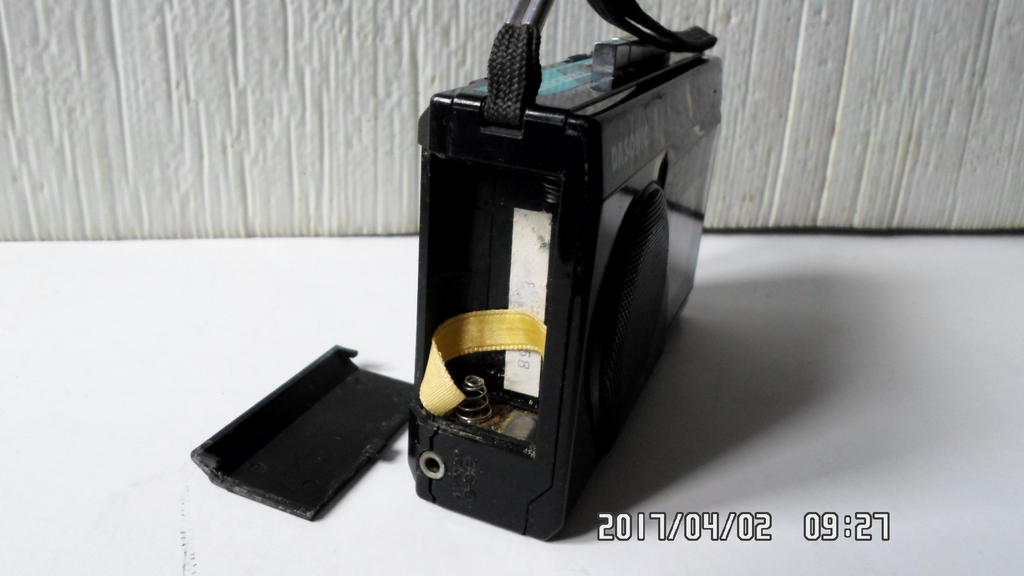

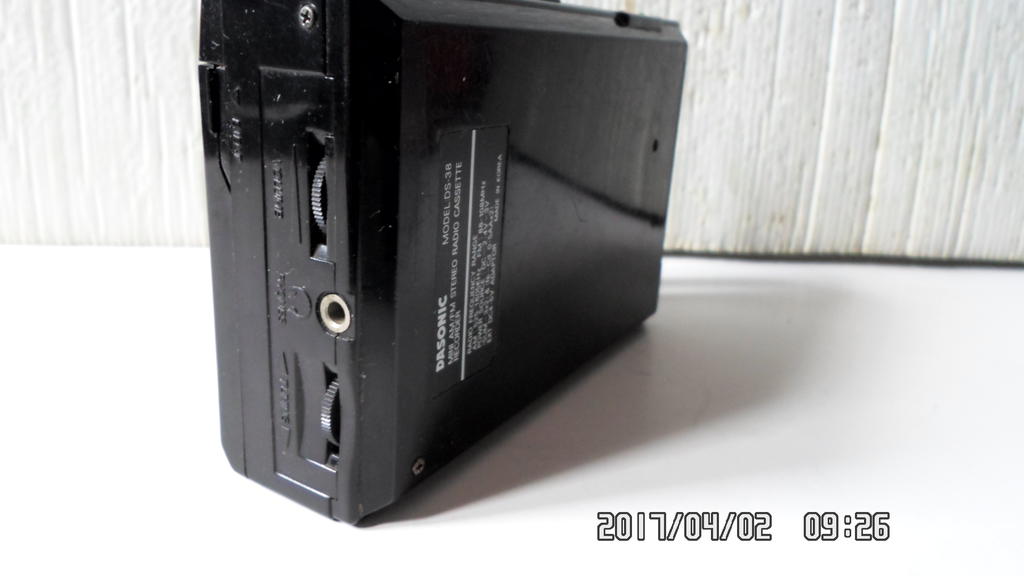

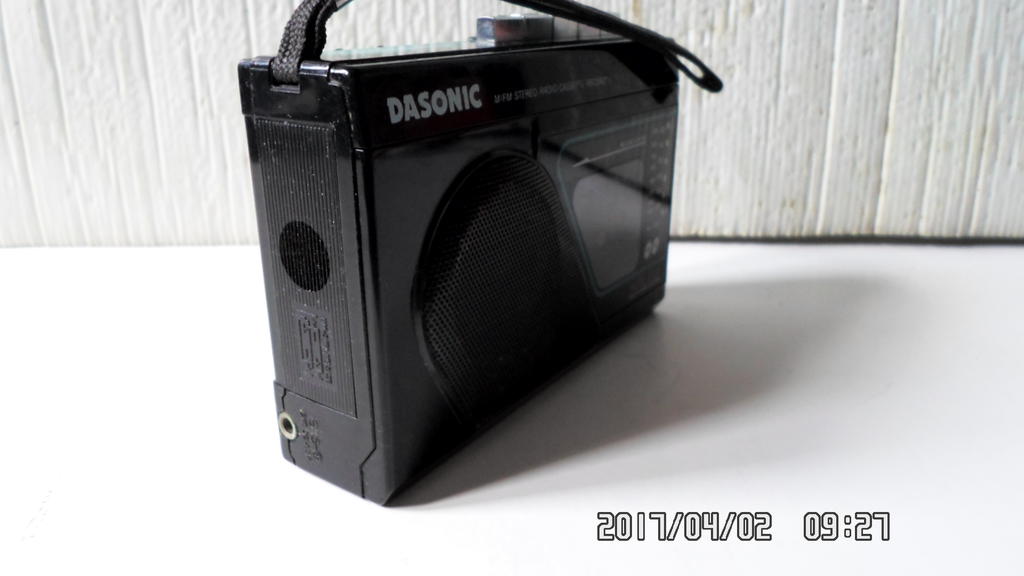

DASONIC mini AM/FM STEREO RADIO CASSETTE RECORDER mod.DS-38
Вчерашняя находка.После дождевого "душа" сушился и был наведен внешний марафет.
Внутри 2 мертвых аккумулятора покрытых по краям "солью",видно уже давно не использовался.
Кассетник не придает признаков жизни,попробую его оживить.

6441

6445

6452

6454

6455

6460

6463

[ORAS]

Когда - то был "продвинутый" аппарат - радиоплеер с записью!
Главный недостаток - можно было нечаянно стереть нужную запись, управляя плеером, лежащим в кармане...Хорошо, что кнопки записи и воспроизведения разнесены.
Успешного ремонта, Яков !

[Yarik]

Успешного ремонта, Яков !

Спасибо.

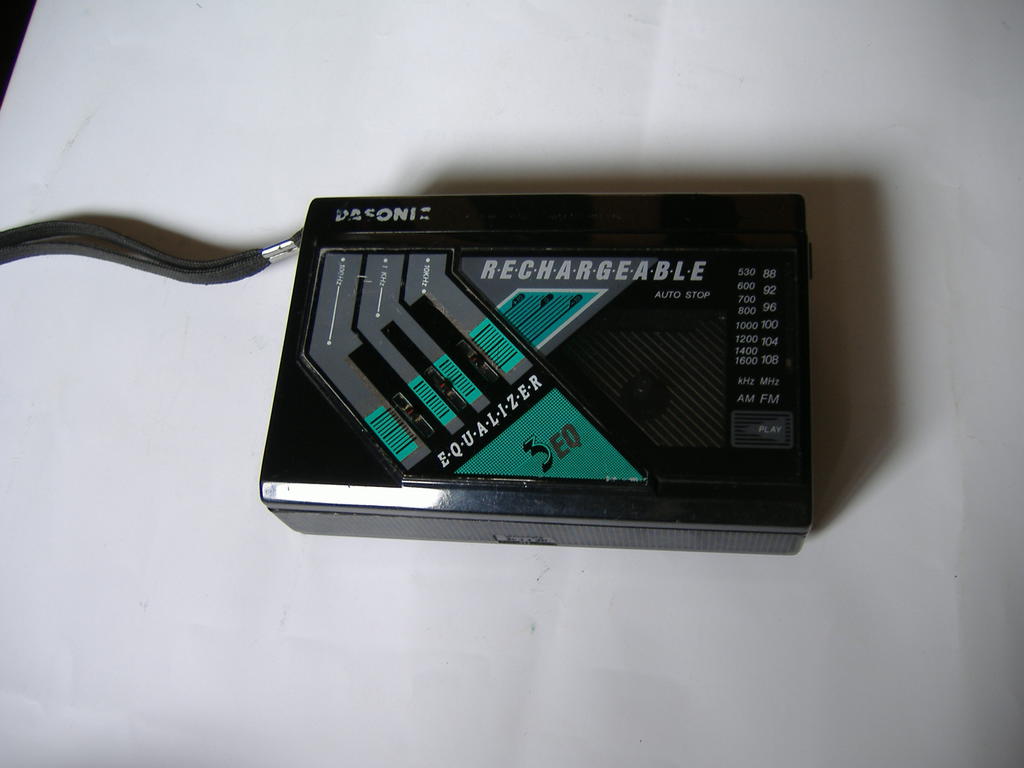

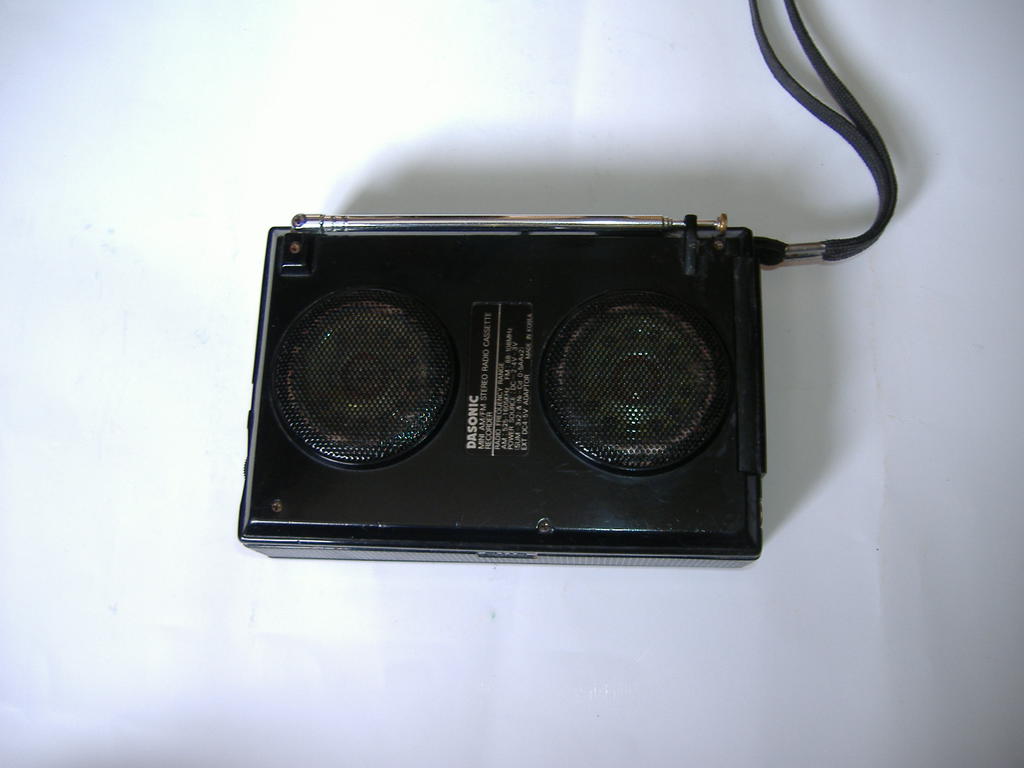

В списке у себя обнаружил такой же плеер без номера модели.а на страницах моей ветки его нет.
Я его показывал еще на старом форуме,и там его нет.
Показываю его заново.
Отличается наличием телескопической антенны,2динамика и эквалайзер.
2109

2116

2115

2113

2111

[Yarik]

Удачная находка,-дождь не успел намочить.
Выкинули т.к. не поступало питание на "папу"-USB.
Был обрыв кабеля,который внутри плохо был приклеен.
И вообще-китайская халтура(экономия),вместо динамиков
диам.70мм,приклеили-55мм.
Но самое главное,находку уже использует жена в своём ноуте.

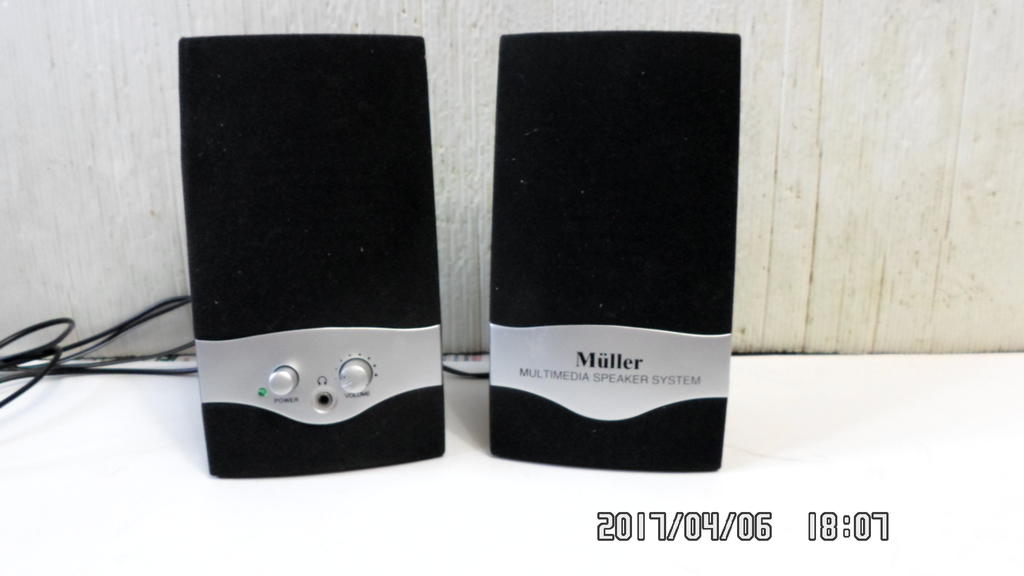

Muller mod.M-128
MULTIMEDIA SPEAKER SYSTEM.
6482

6488

6490

6491

6497 Не нужен БП,подключается к компьютеру.

[Yarik]

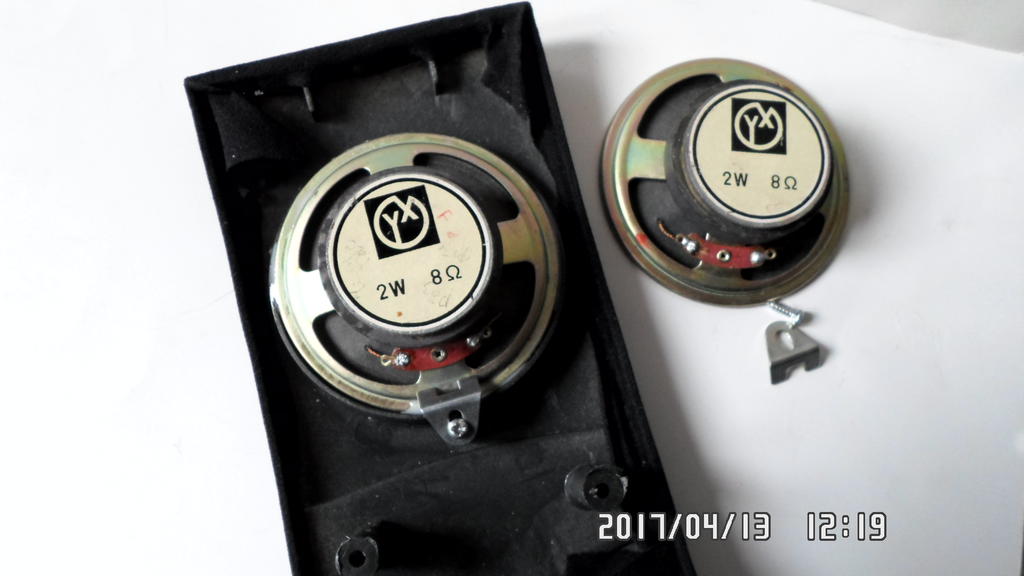

Заменил маленькие динамики на большие,звучание на много лучше.
6509
6513
6515

[gluk]

PHILIPS mod.AE2140
6332

Такой-же пару лет назад выкинули на работе. Рабочий... И есть очень похожий "китаец". Всё сейчас в Китае делаетса...

[Yarik]

Такой-же пару лет назад выкинули на работе. Рабочий... И есть очень похожий "китаец". Всё сейчас в Китае делаетса...

Не нужен был и выкинули...а в Китае действительно всё делается
Он мне "душу не согревал"и нашелся желающий,я с благодарностью его отдал и получил
ответную благодарность.
Филипс престижная Голандская фирма.Мне понравился надежный шестеренчатый механизм настройки с отсутствием люфта.
В Китае дешевая рабочая сила,и многие развитые страны имеют там свои заводы.

[Yarik]

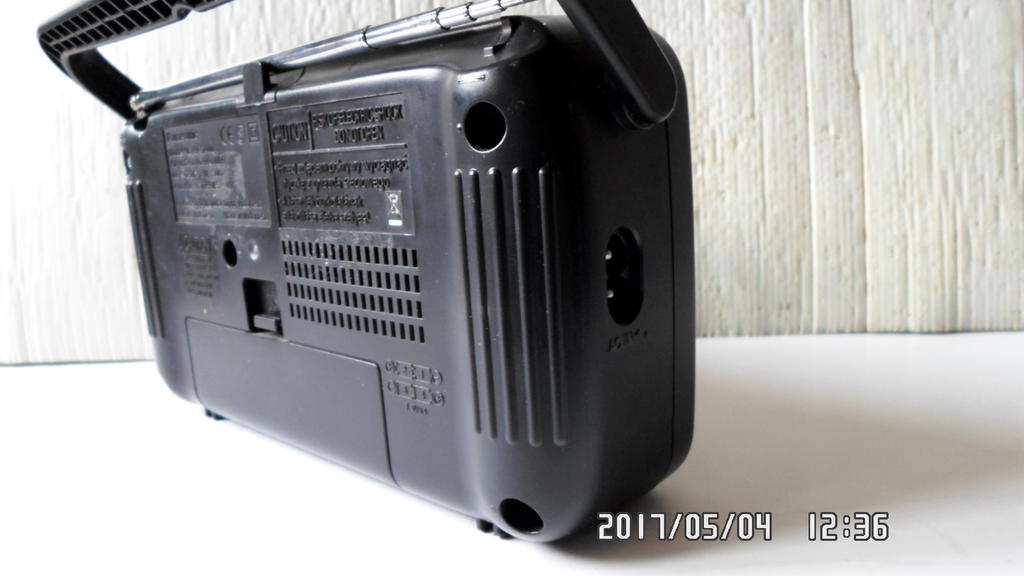

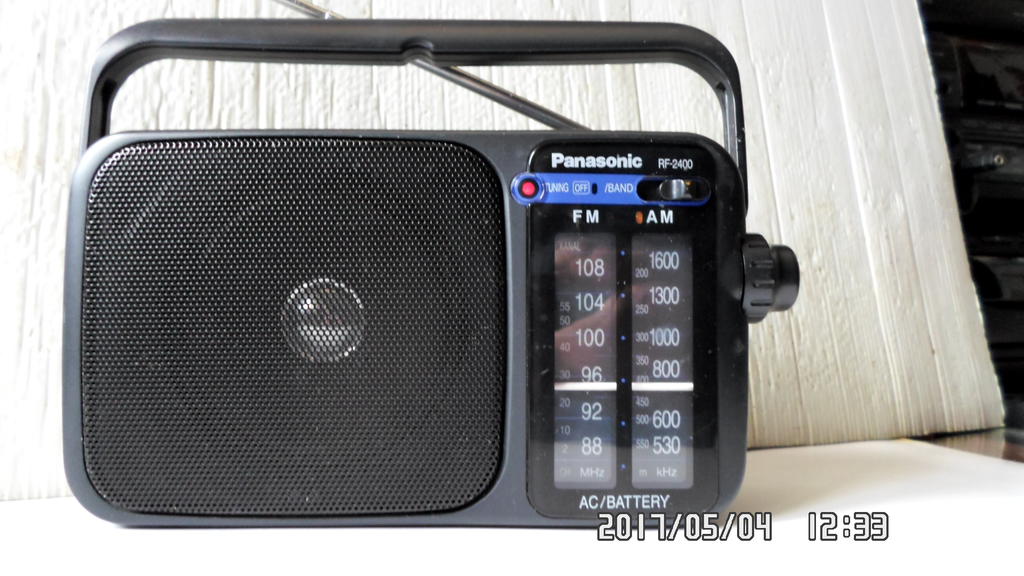

Panasonic mod.RF-2400
Продукт:Индонезия,Джакарта.
Габариты 210х120х50мм.0,68кГ без батареек 4х(316)=6В.
Нет антенны и не работает от эл.сети.
После косметики выглядит как новый.

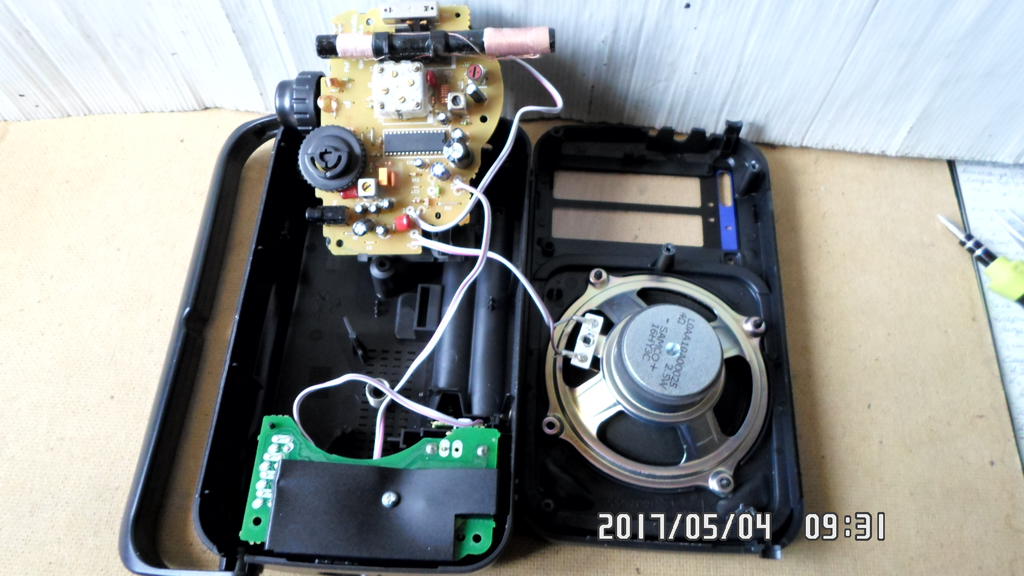

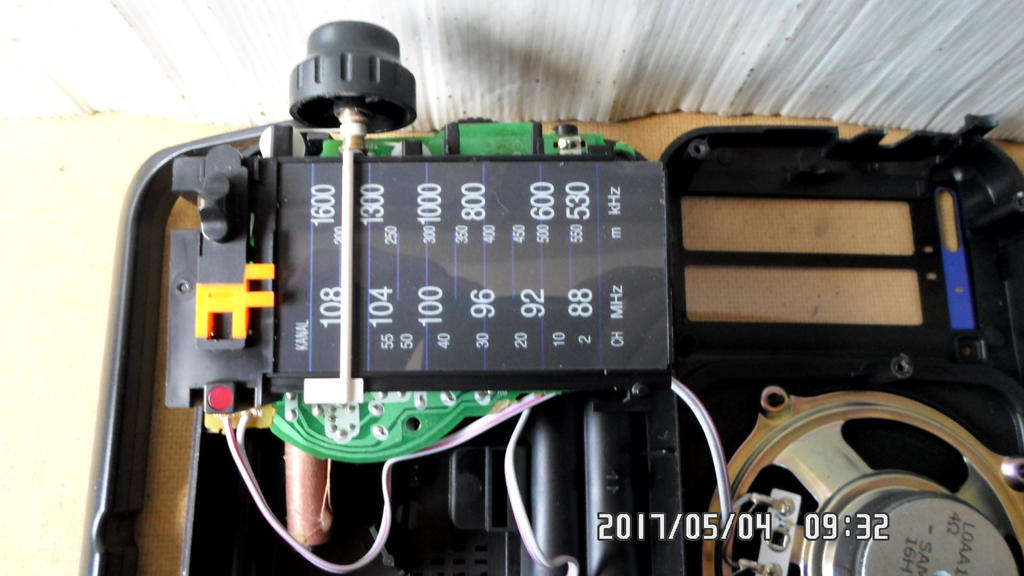

Открутив 5 винтов сборки,корпус разнимается на две половинки,и вся начинка
свободно без винтов "высыпается" из 2-х половинок корпуса.Единственный винт
держит сетевой БП.
Даже динамик фиксируется на штырях и прижимается к корпусу пружиной в центре МС.
А вот обратная сборка была не легкой,-установка на фикс.штыри и начиная с наклоном для
захода телефонного гнезда и рег.громкости на своё место.
О ремонте БП расскажу отдельно.


6559
6562

6564

6571

6569

6545

6546

6547
6550

[Yarik]

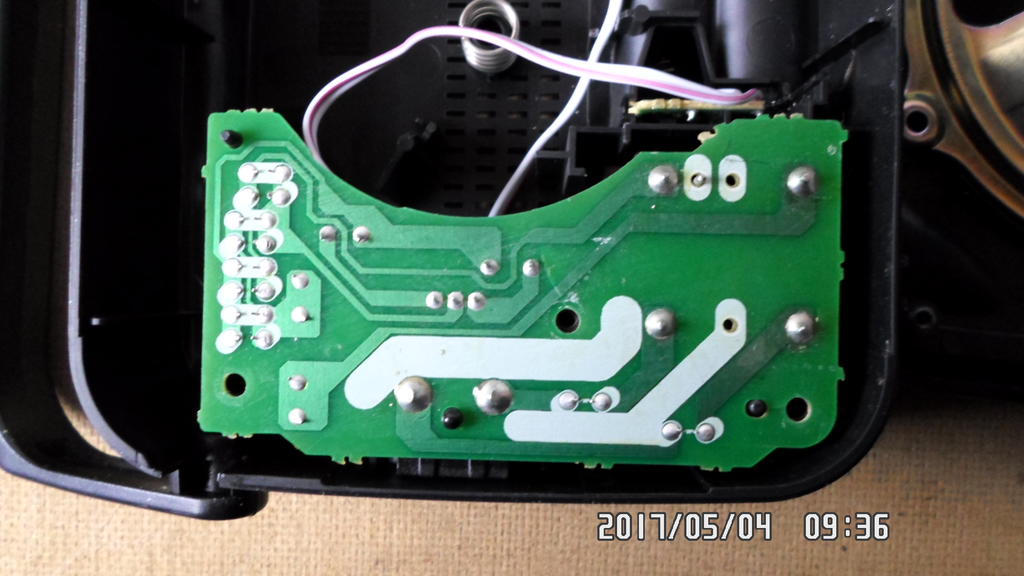

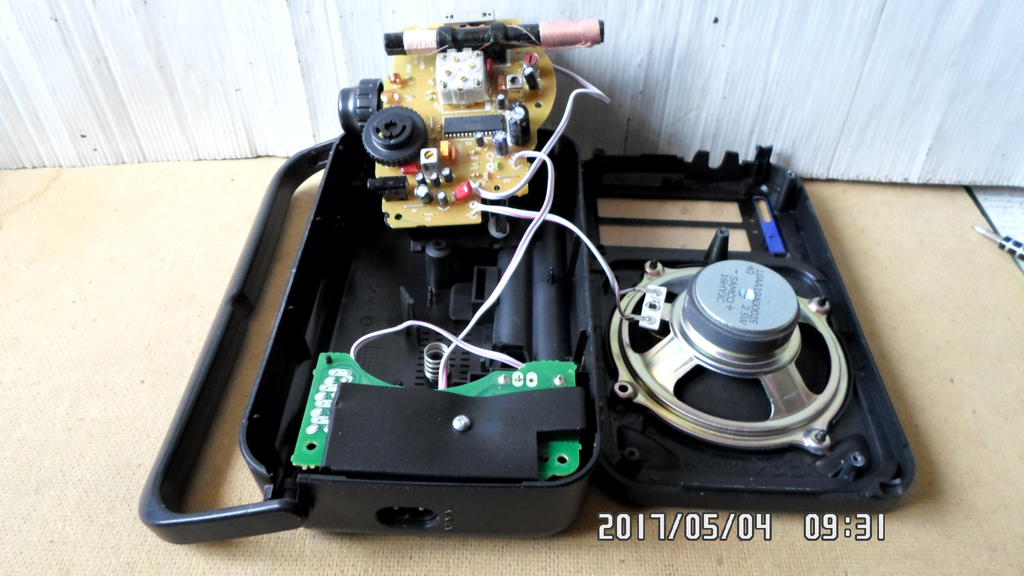

Ремонт БП.
Определил,что не поступает перемен. ток на мост.Обе дорожки на вид целы,но одна не прозванивается.Зачистил лак,пропайка на выводе транса хорошая.Кинул желтым проводком и приемник заработал.Посмотрите на фото 6552,не видно никаких следов обрыва под слоем лака.А посмотрите как
закручен сильно винт(фото6544)-вот в этом месте разрыв.

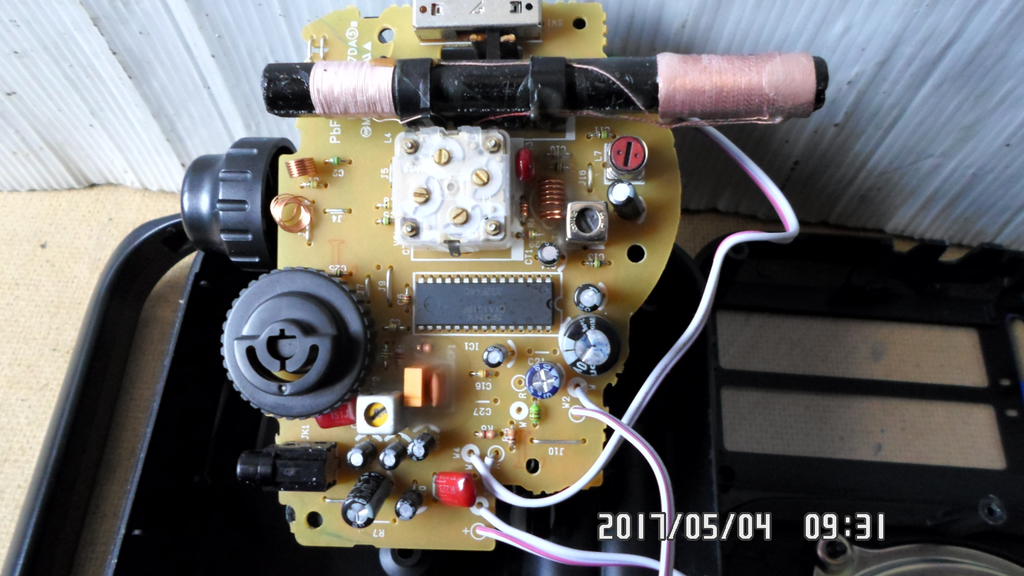

Приемник работает на микросхеме ска 1619BS,отличная чувствительность и избирательность.
Крышка КБО не теряемая на петлях.
6552

6555

6570
При сборке,чтобы не вчпадал динамик,на 3 штыря одел колечки из винил.трубки.
На фото 6544 хорошо видна пружина прижимающая динамик.


6544
6566

[ORAS]

отличная чувствительность и избирательность.
Крышка КБО не теряемая на петлях.

С успешным ремонтом, Яков !
Панасоник - серьёзная фирма, делавшая в своё время одни из лучших, если не лучшие "дальнобойные" приёмники.

[Yarik]

С успешным ремонтом, Яков !

Спасибо!
Ремонт был очень простым и легким,а сборка тяжка.
И вспомнил украинскую пословицу:"Тяжко нести,-жалко кiдати"

[Yarik]

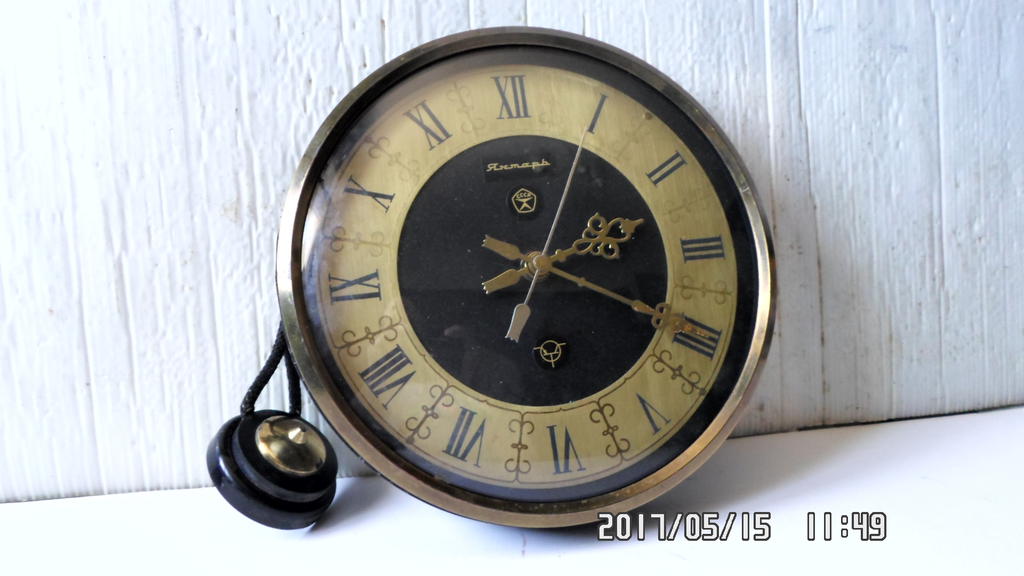

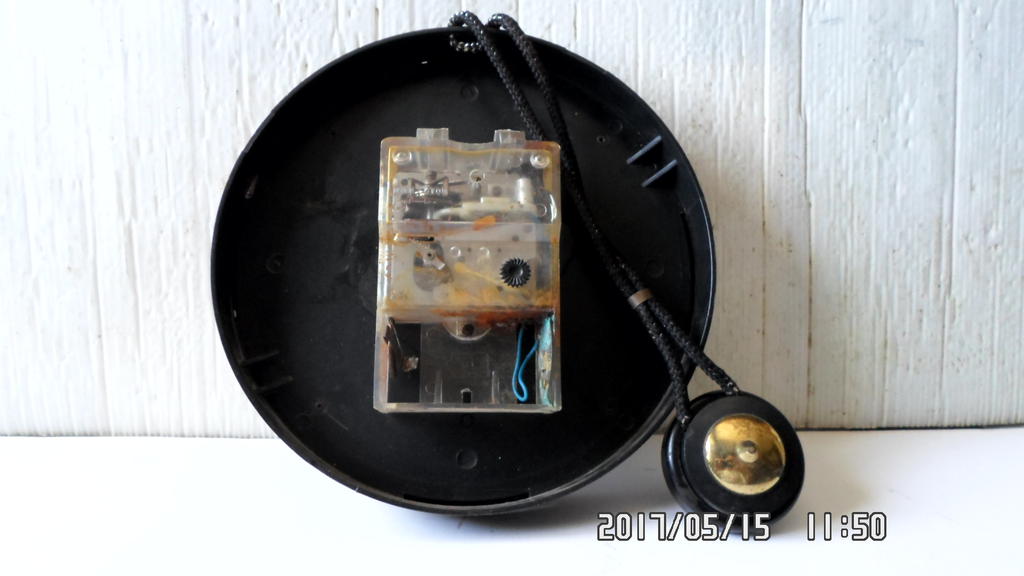

Пополнение в коллекцию электронно-механических часов.
Вся коллекция показана на 37-й стр.

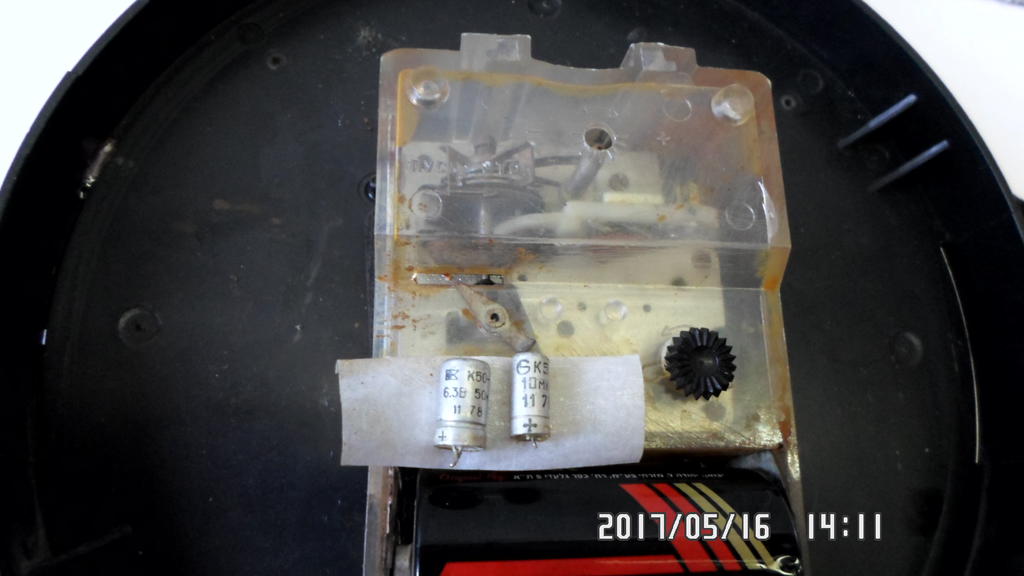

Попробую запустить,начну с электролитов.
6594
6597

[Yarik]

Заменил электролиты и часы ожили.
50мкф на 47мкфх16в.
10мкф на10мкфх16в.
6612

[Alexandr]

Да, Яков. Электролиты в таких часах всегда были болячкой. А так, если не упускать их на пол, то достаточно долговечный механизм.

[Yarik]

Случайно обнаружил что отсутствуют для меня самые дорогие, часы- память.
Их подарили папе в день выхода на пенсию в 1965г. по месту работы.Он еще несколько лет
продолжал работать.Письменный прибор с часами был показан на старом форуме.
6217
6218

[Yarik]

Да, Яков. Электролиты в таких часах всегда были болячкой. А так, если не упускать их на пол, то достаточно долговечный механизм.

"Идут старинные часы",но ход у них какой то не равномерный,видно по секундной стрелке.Стрелки не цепляют,что то внутри,появится желание разберу.

[Alexandr]

Яков, я до сих пор удивляюсь тому, что у вас появляются советские вещи. Ведь в те времена они не представляли ценности, но они у вас есть. Значит везли, не смотря на их простоту и убогость. Может память, может кусочек родины, но они у вас лучше сохранились, чем у нас. Вам уже давно пора создавать музей. И уверяю Вас, что он будет пользоваться спросом. Подумайте. Это же кроме удовольствия, гордости и уважения, хоть небольшие (?) но деньги.
Здоровья!

[Yarik]

Alexandr
Я рад, что то что вы написали,всё правильно,так оно было и есть в действительности.Молодёжь музеями не интересуется,они "ловят покемонов"и по-русски не читают,а старики всё убывают и убывают...
Огромное спасибо вам за пожелания!Взаимно!

[Alexandr]

Яков, конечно здоровье еще никому не мешало. Но вот молодежь (я не могу говорить про всех), сейчас с огромным интересом разглядывает старую аппаратуру. И вопросов уйма. Значит проклюнулся интерес. Я с таким интересом смотрел, как внук товарища тыкал пальцем в дырочки номеронабирателя (дискового) и удивлялся, что он не работает. А ведь у многих людей еще есть старые телефоны. Как быстро прогресс делает депрессивными наших потомков. Кстати, в этом виноват и уровень образования в нашем обществе. Яков, у нас была самая лучшая школа на свете. Те троечники сейчас знают больше, чем нынешние отличники. Ко мне как-то пришел парнишка, занимающийся ремонтом стиральных машин, и когда я попросил написать фамилию и телефон, то был ошарашен. Он не умеет писать! Тыкать в клавиши умеет, а писать - нет! Офигеть! То, что он накарябал, напоминает каракули человека после инсульта. Такая действительность...

[Yarik]

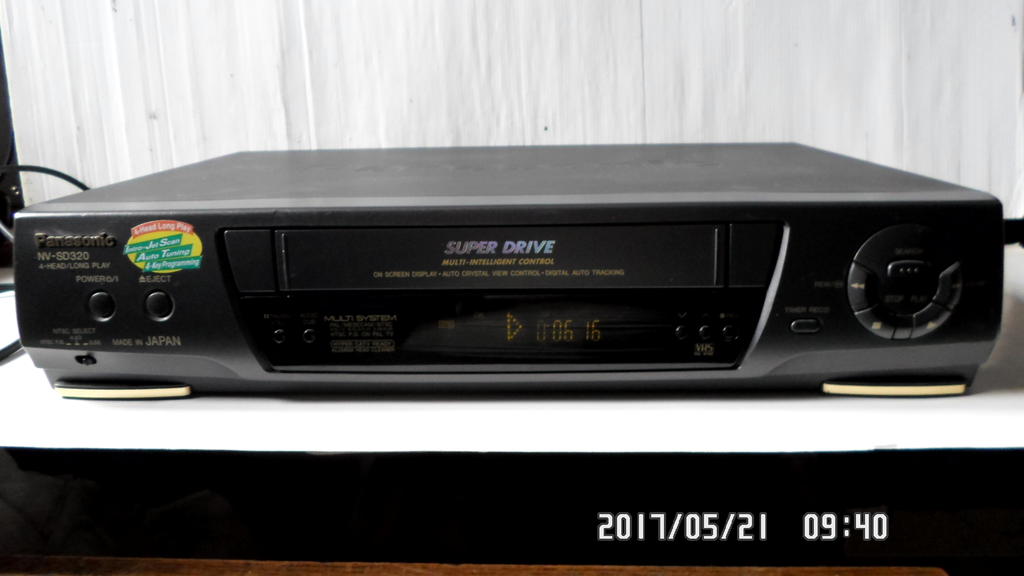

Жена вечером выносила мусор и занесла видеомагнитофон Панасоник и ПДУ от кинескопного телевизора Шарп,который лежал сверху на нем.Очень жаль не было пульта к видику.
Я обычно всегда перед включением проверяю вилку,прибор показал-ОК,открутил крышку, внутри чисто и всё на месте,есть дата 2005/11.
Включил и всё отлично работает.
Техника вышла из"моды"-выкинули...
Panasonic mod.NV-SD320AM
6631
6620
6621

[Alexandr]

Яков. У нас несколько видиков. Один наш, родненький, а два подарили (еще нести в мусорку, а здесь сосед чокнутый, даже спорить не будет). Но все торжества у нас и на кассетах и на дисках. Диски - лет пять. У фирменных - больше. А магнитная пленка даже сейчас работает. "Огоньки" шестидесятых сохранились. Вот и держим. И диски в двух экземплярах. Один умер, сразу делается копия со второго. Так что рано выбрасывать видики. Даже если найдутся противники, то и спорить не буду. Пока семейный архив хранится на многих носителях. Подождем, когда флэшки станут стабильными. А самые ценные семейные фото, у на на совсем старых носителях, на фотобумаге.

[Yarik]

Alexandr
Прочитал ваш краткий рассказ и он меня развеселил.У нас соседи из Омска.
Мальчику- 16,девочке-8.У мальчика над компьютером на гвоздике на стене висит виниловый диск.
Сколько было радости когда я ему подарил проигрыватель и подключили его к компу.
В школах здесь всё на иврите.Родители стараются чтобы дети знали русский дома общаются по-русски и отдают детей в частную вечернюю русскую школу,чтобы дети приобщались к русской культуре.
Мои оба внука тоже учили русский,но прошло время и они постепенно его забыли.Я отправляя им СМС-ки,пишу латыницей русскую речь.Вот так...трудный этот язык,нет гласных букв и писать- читать нужно справа налево(т.е.наоборот).

[Yarik]

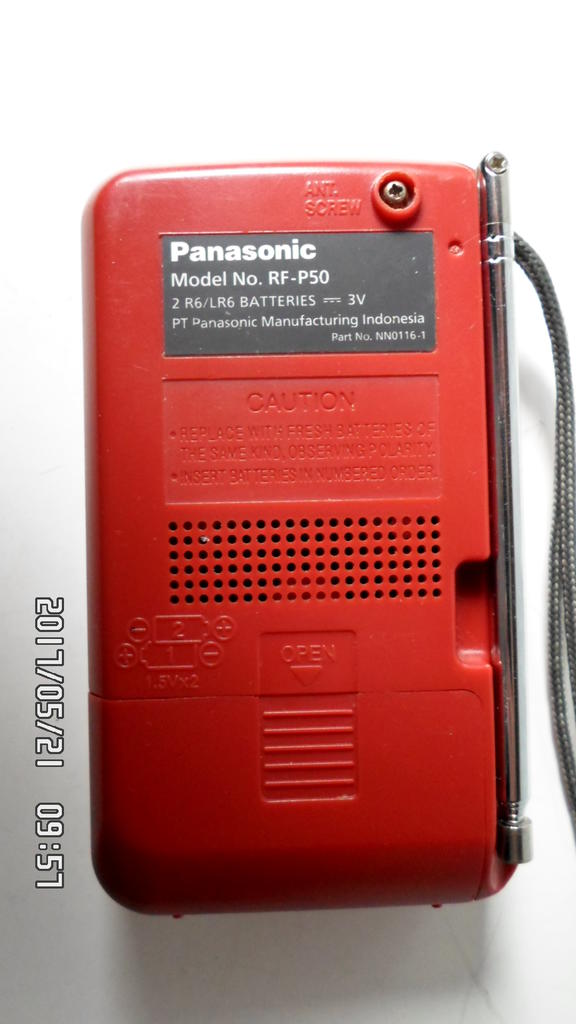

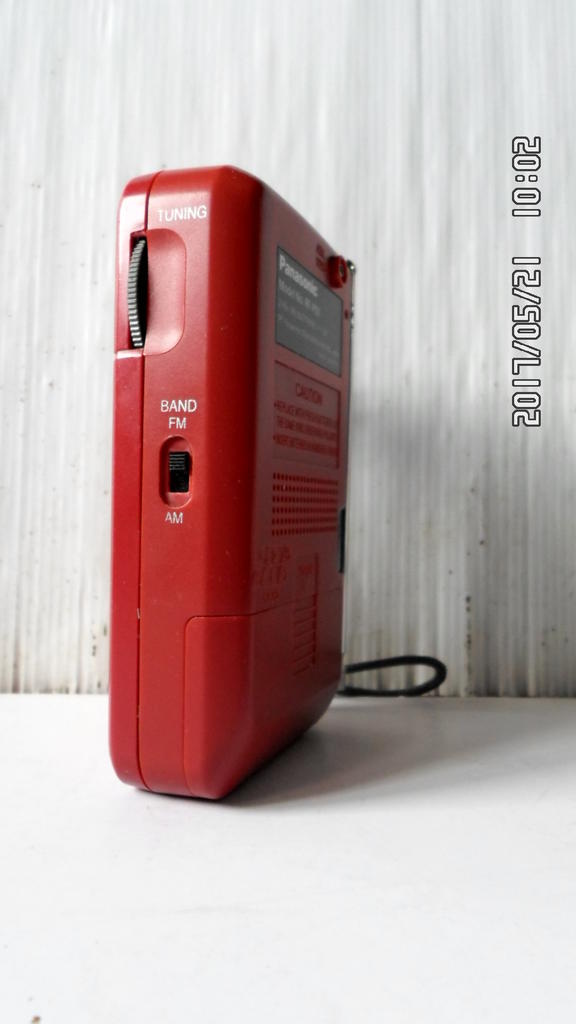

Panasonic mod.RF-P50 made in Indonesia Габ. 115х65х25мм.
Очередной подарок,малая косметика,заменил батарейки
и приемник как новый,отличный приём и главное красавец-малыш и не
нужно искать место куда его пристроить.

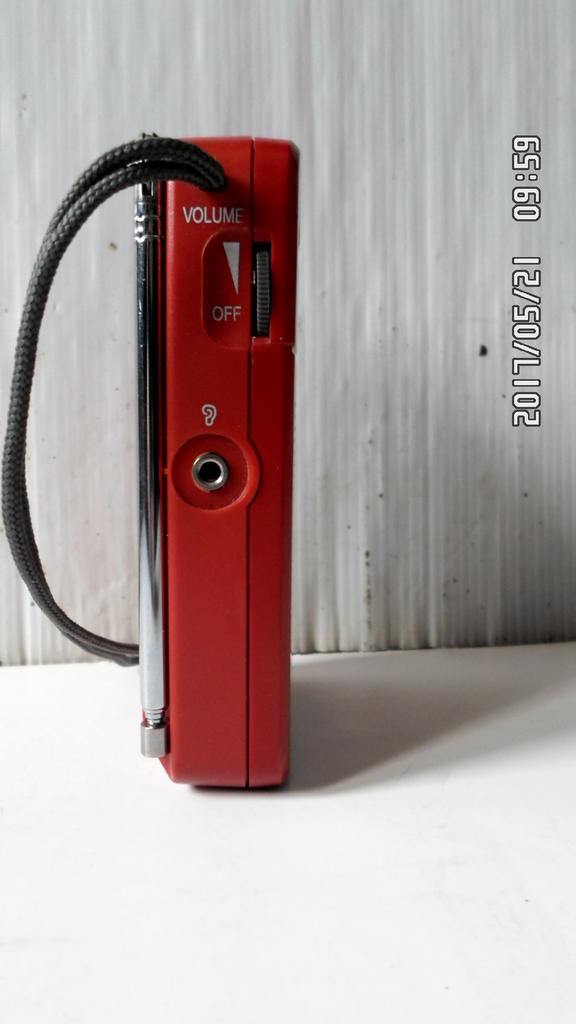

Телефонное гнездо стереофоническое,работают оба наушника.
Для видеомагнитофона с трудом нашел место.
6642
6653
6648
6645
Подобный приемник у меня лежит уже очень давно,разница в цвете корпуса.
5179
5180
5181

[Виктор из Клина]

В списке у себя обнаружил такой же плеер без номера модели

Яков, классный плеерочек!
Надо бы себе что-нибудь подобное прикупить!

[Yarik]

Яков, классный плеерочек!

Виктор спасибо за оценку.
С уважением,Яков.

[ORAS]

Яков, с находками!
Часы симпатичные, симпатичный и "Панасоник".
Замечаю в Москве то же, о чём пишет Александр. У молодого поколения пробуждается интерес к технике прошлых лет. Особенно это заметно по молодым людям со старыми фотоаппаратами. Их становится всё больше. Почему - то особой популярностью пользуется аппарат ФЭД-5 В, не имеющий экспонометра.

[Yarik]

Яков, с находками!
Часы симпатичные, симпатичный и "Панасоник".

Спасибо.
Новое:

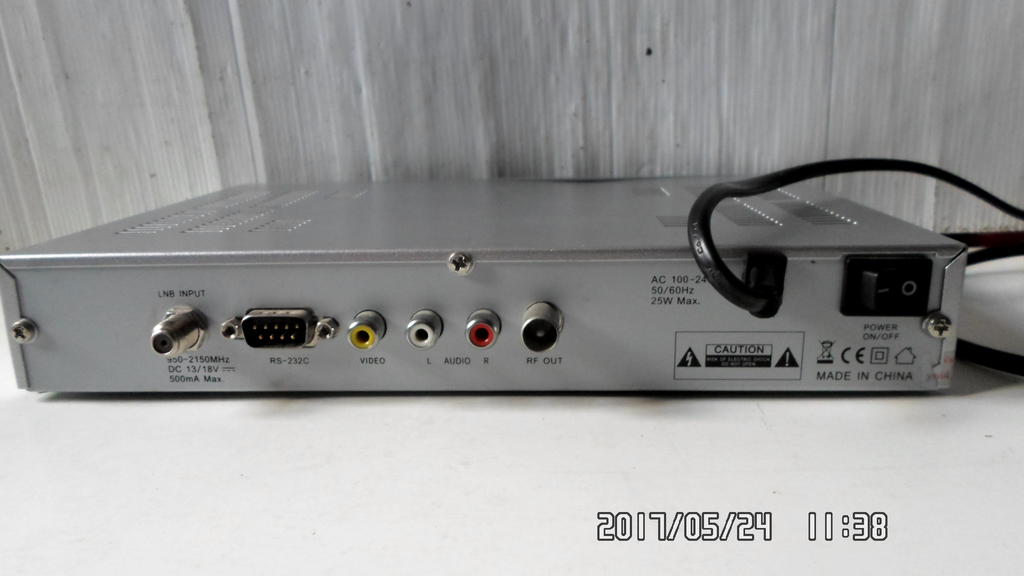

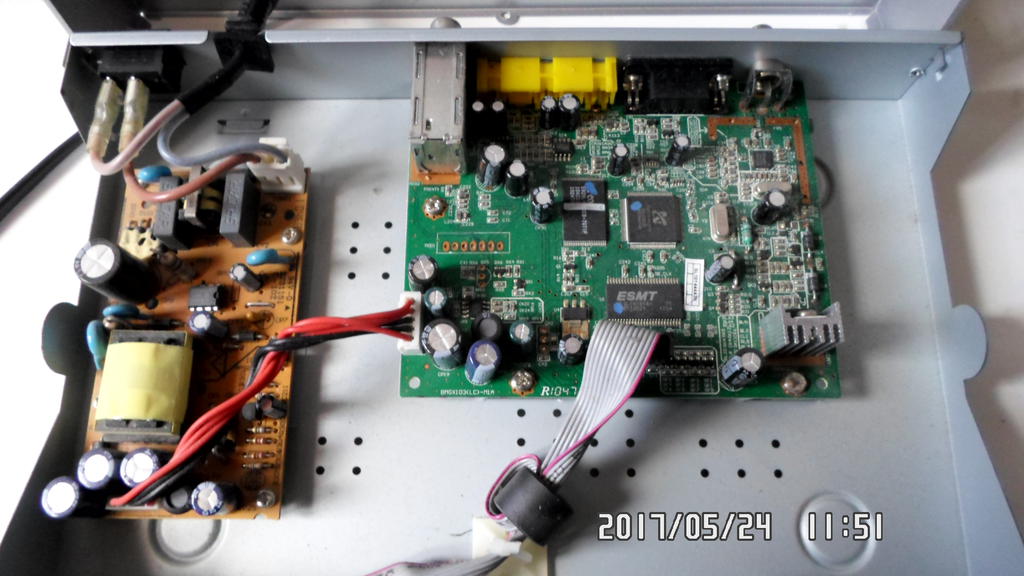

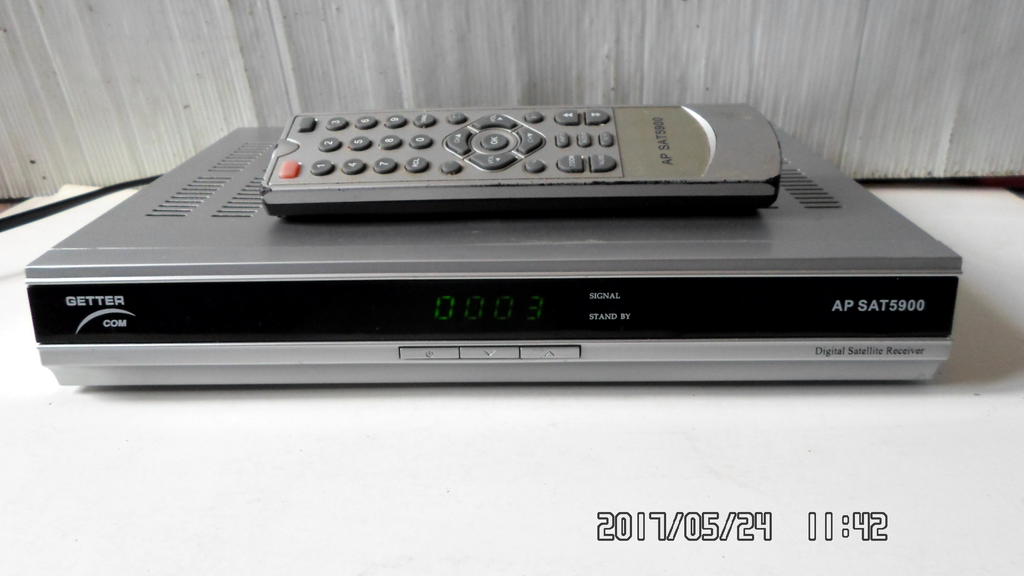

Аппарат отслужил свой рабочий срок и вышел на "пенсию".
Теперь ему место на полке,а в худшем варианте,куда сейчас
рекомендуют отправлять технику-в приёмный "Пункт утилизации электроники".
А Блоку питания можно продлить жизнь,найдется место,куда его можно приколхозить.
6664
6661
6668
6671
ПС Проверить не смог т.к.у меня кабельное ТВ.
Включил в сеть,индикатор переключается пультом и показывает:0001,0002,0003,0004.

[Yarik]

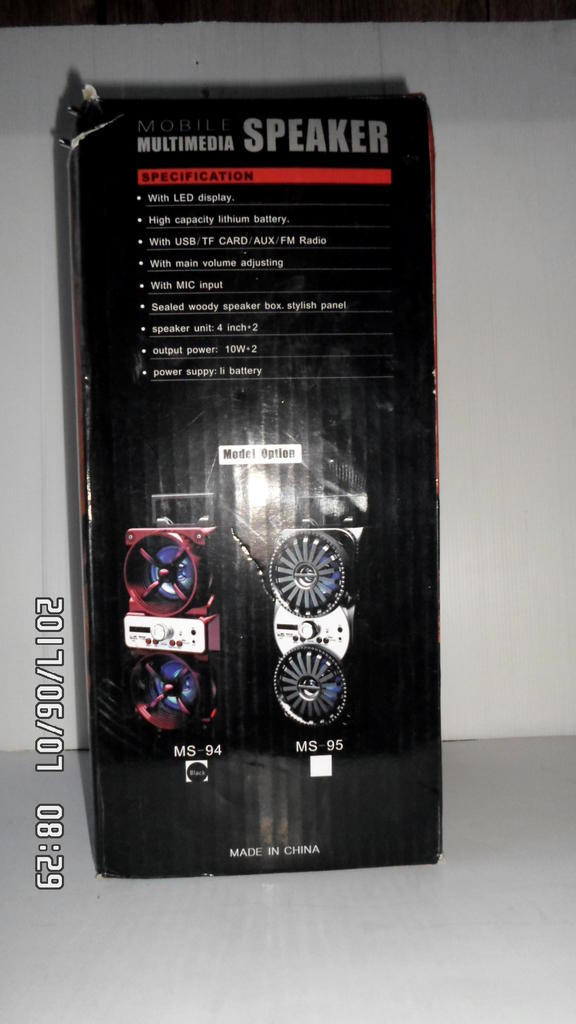

MOBILE MULTIMEDIA SPEAKER mod.MS-94
Очередная находка.

6704
6700
6709
6710
6713
6716

[Serjio]

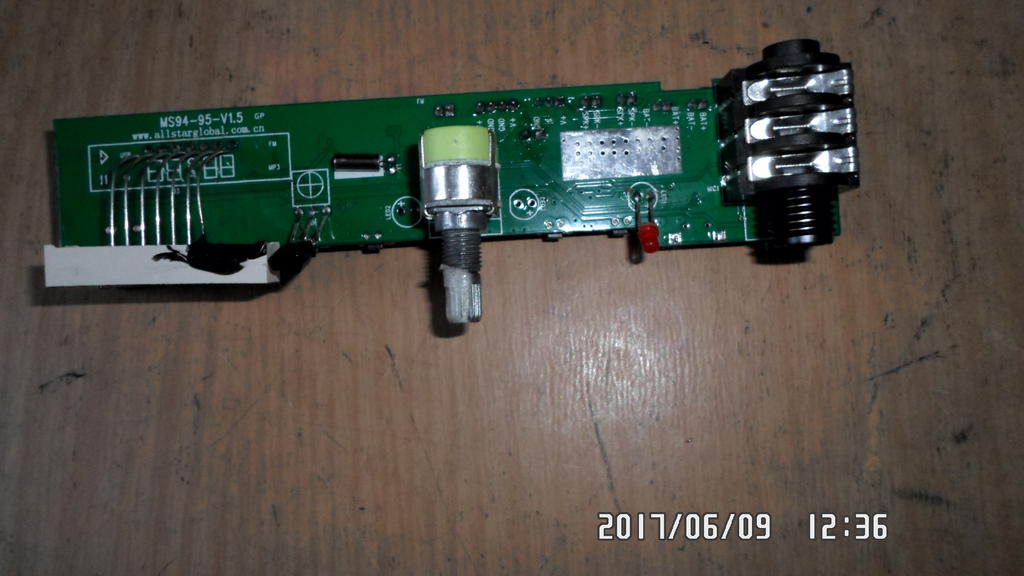

Яков, а печатную плату можете показать от этой MS-94? Интересно что за микросхемы там стоят...

[Yarik]

Яков, а печатную плату можете показать от этой MS-94? Интересно что за микросхемы там стоят...

Торец платы показан, и держится плата 2-мя винтами сверху и внизу.Очень крепко сидит ручка рег.громкости и держит плату.На плате 3 микросхемы,попробую прочитать.Внутри ящика ничего нет.

[Yarik]

Яков, а печатную плату можете показать от этой MS-94? Интересно что за микросхемы там стоят...

6719
6726
6724
Гнездо DC 5V IN отсутствует,выдавил прежний хозяин,не правильно вставляя штекер.
1)H4558D
2)диод
3)H5875
4)H5875
5)эл-лит 470х10
6)AU6210K
7)ATMEL260
8)HXXJE-?могут быть ошибки.

[Serjio]

Понятно...спасибо.
А аппарат работает?

[Yarik]

Понятно...спасибо.
А аппарат работает?

Вот теперь когда удалось вынуть плату,смогу разобраться куда подать питание.
Впаял бы на плату гнездо,но такого у меня нет.Аппарат выбросили без аккумулятора.
Завтра соберу и питание подключу на контакты вместо аккума, от сетевого адаптера.

[Yarik]

Понятно...спасибо.
А аппарат работает?

По новой открутил и поднял динамик для уточнения назначения проводов и оказалось,что одна пара(кр+черн)-лишняя.Открутил второй динамик,а под ним приклеен к заднику коробки неизвестный модуль 45х35х6мм,завернутый в синюю пленку.Главное,что эта пара(штекер)нашел своё гнездо.
Работают:флешка,FM Line Mic Aux.
Одна вещь мне не понятна.Претензии к фотоаппарату.
Внутри декоративной решетки,в центре точно над звуковой катушкой динамиков установлен голубой светодиод.В натуре при полном дневном освещении,белые диффузоры окрашиваются голубым,а на фото
только голубое вокруг диффузора кольцо.Почему так?Через меню изменял режимы съемки и ничего не помогает.
6738
6746
6754

[Serjio]

Почему так?

Света много...светодиод излучает не только видимый спектр, но и ИК излучение. Глаз ИК излучение не видит, а фотоаппарат его видит. В идеале на оптику нужно фильтр поставить...тогда будет всё нормально. Если фотоаппарат показывает гистограмму, то постарайтесь её сбалансировать.

[Yarik]

Serjio
Спасибо.
Улыбнись дружище:
У меня было тяжелое детство-одна игрушка деревянная,и та к полу прибитая.
Ерунда!У нас на всю семью был один телефон без интернета и без сенсорного экрана,
и тот к стене прибит!

[Yarik]

На 4-й стр.где приемники VEF-221/222
выложил инструкцию-мануал.2

[vakula]

Serjio
Спасибо.
Улыбнись дружище:
У меня было тяжелое детство-одна игрушка деревянная,и та к полу прибитая.
Ерунда!У нас на всю семью был один телефон без интернета и без сенсорного экрана,
и тот к стене прибит!

У меня до конца 70-х телефона не было, зато в конце 60-х был проигрыватель "Концертный", а в качестве УНЧ использовался ВЭФ-12,еще были Вэф-Тразистор 10, Яуза-5 1962г., Старт-3, радиоточка Звук Потом отец начал ездить в загранкомандировки, и стала приличная аппаратура появляться, Сансуи, Пионер, Панасоник

[Yarik]

vakula
Уважаемый Сергей!Уточняю:
УЛЫБНИСЬ ДРУЖИЩЕ-это анекдот из вчерашней газеты.

[Alexandr]

Яков, здравствуйте!
У нас сейчас продают подобный аппарат. Недорого. Симпатичный, но в коллекцию не вписывается.

[Yarik]

Яков, здравствуйте!
У нас сейчас продают подобный аппарат. Недорого. Симпатичный, но в коллекцию не вписывается.

В коллекцию не вписывается,но как дополнение к мини-технике полезное приложение.
А под титулом AKAI "цена" его выше чем MS-94

[Yarik]

Продолжение темы,которая уже была на моих страницах:РЕЗКА ВИДЕОЛЕНТЫ
для катушечных аудио магитофонов.
В прошлой теме,мною был сконструирован станок для резки ленты прямо в видеокассете,используя
ЛПМ видика.Кратко напомню резку на станке.Вставляем кассету с долькой китайского ножа,который
и разрезает ленту на две половинки.Первый тумблер загружает кассету,второй тумблер включает мотор
протяжки ленты на большой скорости.
НОВЫЙ СПОСОБ резки более точный.

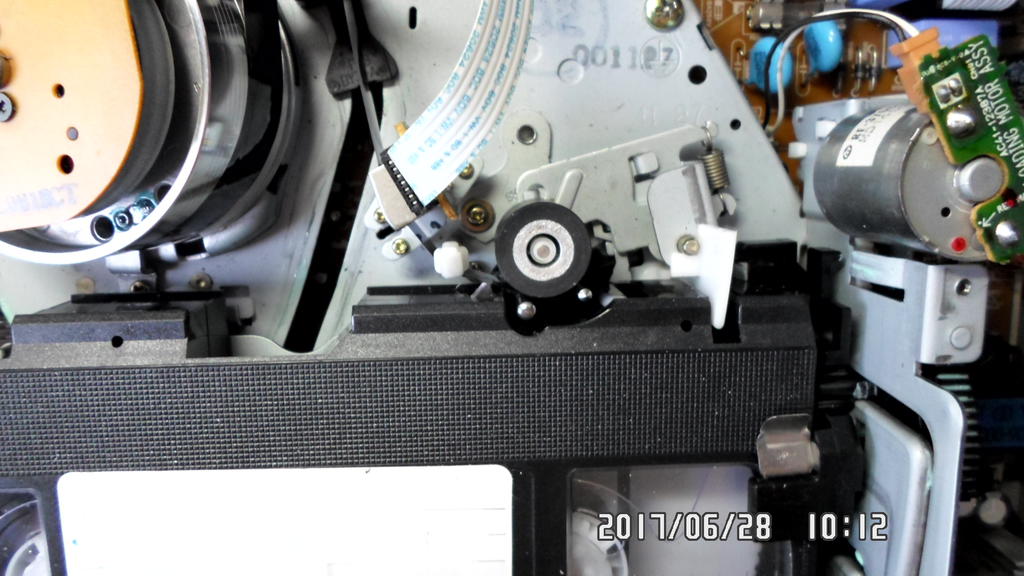

Эта же кассета с ножиком загружается в исправно работающий магнитофон (как для просмотра).

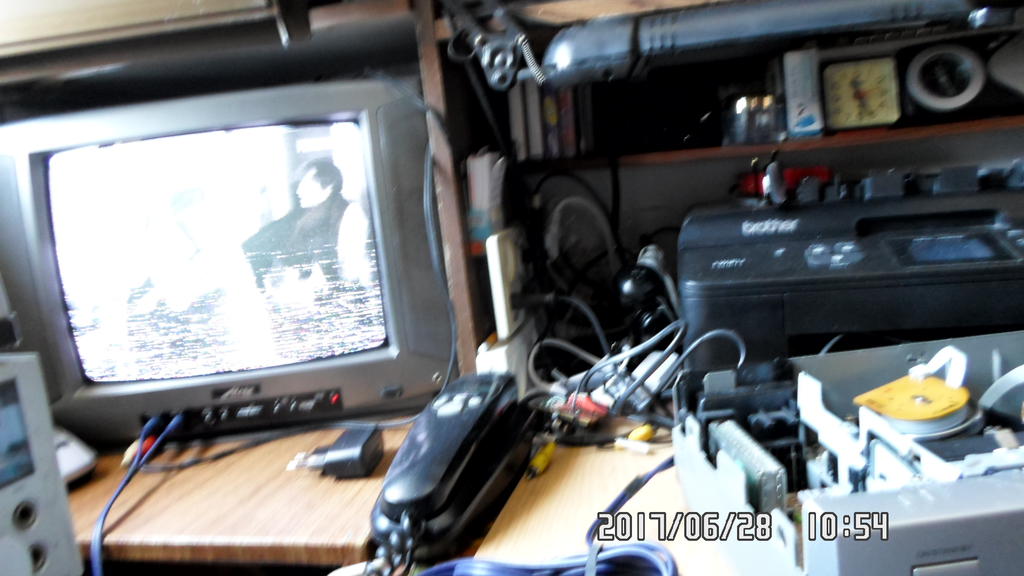

Ножик расположен перед прижимным роликом и режет ленту.Подключаем телевизор смотрим"прощальный"
показ!!! Вчера во время резки смотрел фильм "Не сошлись характером".

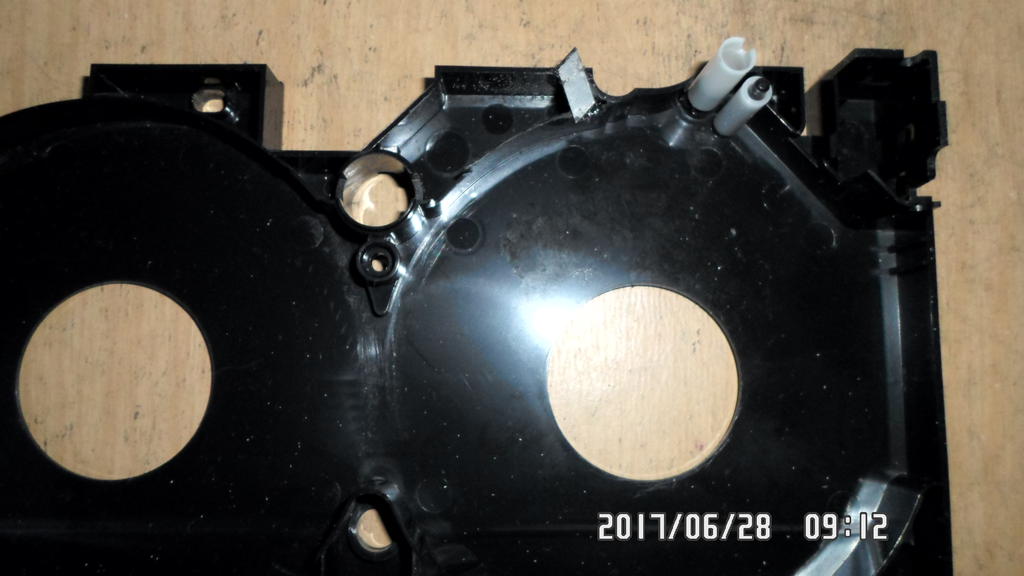

Главное условие,нужно подобрать кассету,которая разбирается на две одинаковые половинки.Надфилем
делаем углубление для "дольки"ножа и приклеиваем,смотр. фото6801
Заправляем ленту,собираем кассету и перед тем как вставить в маг.продавливаем ленту на острие ножа.



6801
6811
6813
6834
6842

[ORAS]

С очередным рацпредложением !
У меня пока рука не поднимается на видеокассеты, некоторый запас ленты пока есть.

[Yarik]

С очередным рацпредложением !
У меня пока рука не поднимается на видеокассеты, некоторый запас ленты пока есть.

Спасибо.

Запас ленты есть,очень хорошо!
Такое производство катушек и резка ленты-ОПАСНЫ ДЛЯ ЗДОРОВЬЯ!
ЭТО ВАЖНО ЗНАТЬ!
1.При термической обработке пластика (катушек) необходимо организовать вытяжку.
2.При шлифовке на рот-нос одевать маску.
3.При работе с лентой желательно одевать перчатки.
4.К ленте в аудио катушках приклеивать ракорд.

[Yarik]

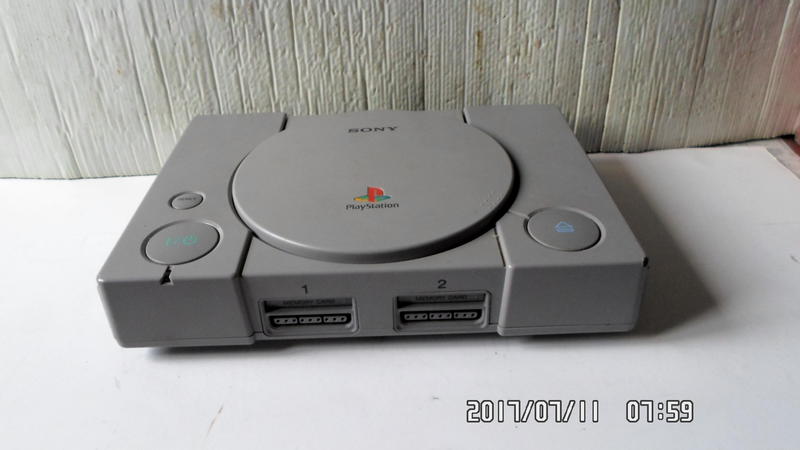

SONY PlayStation mod.SCPH-9002

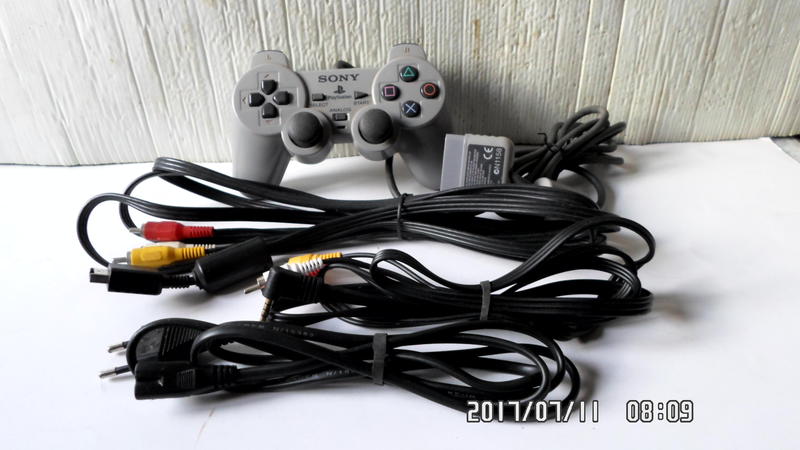

Выложили на контейнер как не нужную вещь.Внутри диск и в пакете шнуры.
Первое включение,-он живой.
Мне получать "удовольствие"от этой игрушки не приходилось,но интересно,
лучше позже, чем никогда,будем изучать.
6885
6887-диск был внутри.
6889
6896

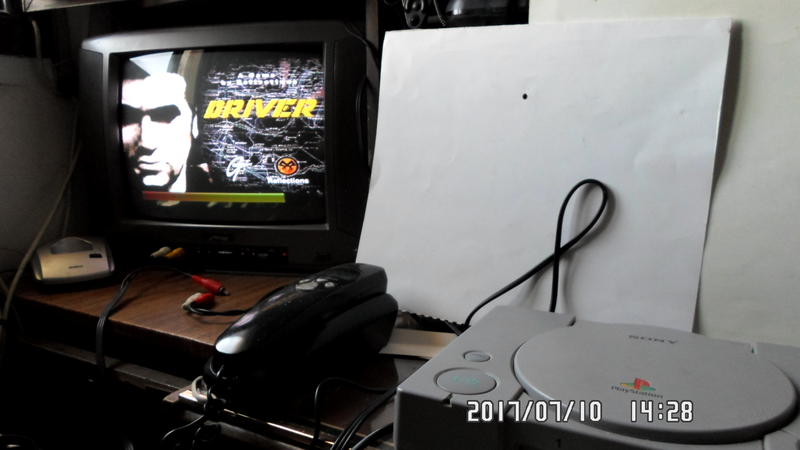

6883-первое включение.
