Алексей, Москва. Коллекция портативных магнитофонов

[Пентатоник]

И? Предлагаете нам порадоваться за этого человека?

[Gefest]

Пентатоник, да поздно за него радоваться, умер он.

[RomanSavel]

Пентатоник, да поздно за него радоваться, умер он.

И, как обычно, его запасы стали никому не нужны.

[Gefest]

RomanSavel, ну да... Но там состояние большинства магнитофонов в этой куче - краше в гроб кладут.

[Пентатоник]

Э-э... Спасать же надо?

[Gefest]

Пентатоник, в процессе. )) Будут выставлены на соседнем ресурсе.

[RV3DOI]

где-то треть этого самого содержимого.

интересно взглянуть на оставшуюся часть...вдруг что для коллекции приглянется.

[Gefest]

RV3DOI, оставшаяся треть - это уже только Ритмы-репортеры, и состояние у них либо такое-же, либо хуже. К сожалению, у всех Ритмов-репортеров утрачены батарейные отсеки, а у Ритмов-310 - крышки батарейных отсеков.
В коллекцию тут едва ли чего сгодится, а вот на запчасти - много вкусного.

[Gefest]

Вот такое самодельное чудо из начала 70-х:

Внутренности:

В комплекте две внешних АС, большая:

И маленькая:

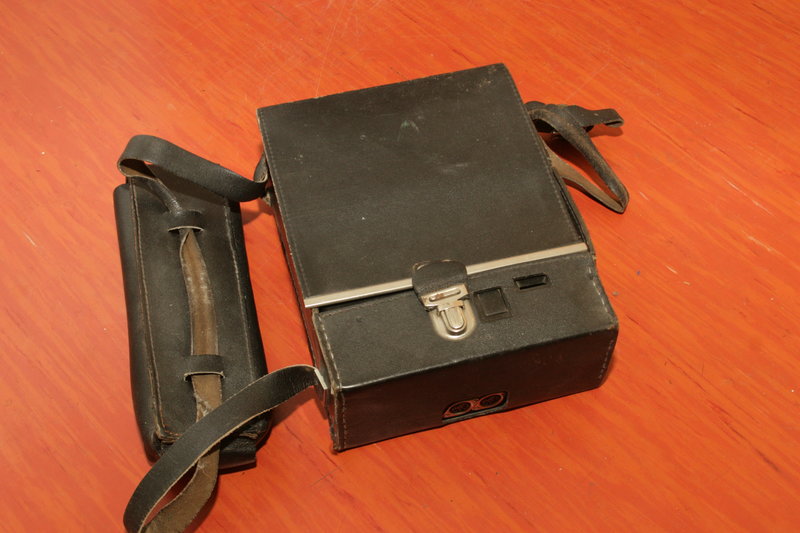

Всё это аккуратно упаковано в клёвую сумочку из-под 8-мм кинокамеры:

[Starlight]

Да тут токарь\слесарь\фрезер\монтажник р/аппаратуры 70-х трудились над этим чудом, катушки 10-ки?

[Gefest]

Starlight, не, катушечки всего сантиметров 5 в диаметре. Аппарат нереально компактный для самоделки, 170х100х33 мм.
При этом 4 дороги, две скорости, и даже обратная перемотка в наличии.
Плата УВ/УЗ крупным планом:

[Alexandr]

Очень интересная конструкция!
Главный упор был сделан на кинематику, а схему собирали на макетнице. Вырезали по размеру, выпилили отверстия под основные узлы и насверлили сетку отверстий для монтажа. Специально разводкой платы не занимались. Благодаря этому решению использовали внутреннее пространство по-максимуму. Очень понравилась конструкция! Неужели автор неизвестен?
Стирающей головки нет, значит запись велась на предварительно размагниченную пленку.

[Gefest]

Alexandr, купил магнитофончик у сына автора конструкции. Диалог с сыном как-то не задался, он хотел много денег и поскорее меня выпроводить. Так что подробностей об авторе выяснить не удалось. (
Ну компоненты на плате скомпонованы довольно продуманно и компактно. У меня к электронной части всего одна претензия - провода можно было уложить и поаккуратнее. Причём по этой части не мне возмущаться - в моих самоделках провода были уложены ещё более тяп-ляп.
А вот кинематика... Явно был нарисован полный комплект КД, включая сборочные чертежи, иначе ТАКОЕ не изготовить! Когда я это увидел, у меня челюсть отвисла надолго! Причём если по плунжеру переключения режимов понятно, что автор вдохновлялся Nagra SN, то кинематика, в основном, оригинальная. Чтобы расположенный между катушками мотор прижимался к тонвалу сверху, я не видел ни в одном из иностранных компактных магнитофонов. Так же нигде не встречал такой конструкции коромысла прижимного ролика.
Внутренности "большой" АС:

Колоночка работает ещё и сетевым блоком питания, зарядным устройством, а в режиме записи может использоваться, как микрофон.

[Alexandr]

Колонка изготовлена небрежней. Она, как атрибут, сделана, без особого тщания. УНЧ, как я понимаю, в самом магнитофоне. А здесь транс, выпрямитель и стабилизатор на П213-П216.

[Alexandr]

Хотя, нет. Ошибаюсь. Радиаторы с выходными транзисторами сразу не приметил. Похожи на ползунковые резисторы.

[vzm2]

а схему собирали на макетнице. Вырезали по размеру, выпилили отверстия под основные узлы и насверлили сетку отверстий для монтажа.

По фото (не очень четкому в этом месте) я бы скорее решил что используется китайская готовая монтажная плата (вроде как сетка и вокруг отверстий краской нарисовано). Тогда какие 70-е?? Может модернизация?
Вот колонка похоже из тех времен.

[Alexandr]

vzm2, немного увеличил фото. Похоже, что сетку нанесли штангелем. Я тоже так делал. А вот отверстия просверлены не очень аккуратно, не всегда попадают в перекрестия.

[vzm2]

Похоже, что сетку нанесли штангелем.

Согласен, показалось.

[Gefest]

vzm2, всё родное, из того времени. Большинство деталей, кстати, датированы второй половиной 60-х. Самая поздняя дата, которую удалось найти - 1971-й год.
Плата ГСП и управления двигателем крупным планом:

К сожалению, у этой конструкции имеется один большой минус - при установленных на магнитофон катушках с лентой настройка и отладка электронной части невозможны, нет доступа к платам.

[bluezmoon]

Столько отверстий вручную продырить,немудрено что не попадал в прицел.Удивительная вещь,достойная своего времени.Дифсит и творческая мысль тогда двигали прогресс.

[Deni]

схему собирали на макетнице. Вырезали по размеру, выпилили отверстия под основные узлы и насверлили сетку отверстий для монтажа. Специально разводкой платы не занимались. Благодаря этому решению использовали внутреннее пространство по-максимуму.

КМК, для такой плотности монтажа (где левый подкатушник) даже двухслойной печатной (травленой) платы вряд ли хватит. А где ж в те времена хотя бы два слоя "урвать" для самоделки... При этом - наличие многооборотников, КМ-ок, ГТ403, невероятная для самоделки металлообработка. Автор явно знал что и как делать, имел возможности.

[RV3DOI]

Очень интересная самоделка!! Получается, что сын распродавал оставшееся после отца радиолюбительское хозяйство?

[Gefest]

RV3DOI, увы, да. Правда я уже не застал ничего особо интересного, кроме этого магнитофона. Ох, не приведи госсподи, чтобы после нас так же получилось...

[Alexandr]

Gefest, здесь еще повезло, что не раскидал на детальки, а потом не сдал металлы. И такое бывает.

[Gefest]

Alexandr, да больно копеечная выгода, такую малипусечку курочить. ))) Продавец не выглядел человеком, способным пошевелить задницей ради 100 рублей.

[Пентатоник]

подробностей об авторе выяснить не удалось.

Очень жаль

[RV3DOI]

Правда я уже не застал ничего особо интересного, кроме этого магнитофона. Ох, не приведи госсподи, чтобы после нас так же получилось...

А ФИО отца не известно? Или его ник. Вдруг удастся найти в сети какую инфо о нем или даже его посты на форумах

[Gefest]

RV3DOI, увы, вообще ничего. Сын представился только по имени, на все мои попытки хоть что-то выяснить о создателе этого магнитофона был один ответ - а зачем это вам?
Вообще у меня есть подозрения, что продавец магнитофона не имел отношения к его создателю, и только назвался его сыном. Просто он вёл себя, как типичный перекупщик.
Захламленная запущенная однушка по адресу Анадырский проезд-67.

[Пентатоник]

Вообще у меня есть подозрения, что продавец магнитофона не имел отношения к его создателю, и только назвался его сыном. Просто он вёл себя, как типичный перекупщик.

Похоже на то

[Gefest]

Заимел слегка побитый жизнью тринашечник Sears Silvertone с документами, причиндалами и коробкой:



Обычная дешевая японская балалайка с насадкой на тонвал, ничего особенного, за исключением крайне забавного алгоритма разборки. )) Без предварительного изучения мануала лучше даже не пытаться. ))

[Alexandr]

Алексей, сегодея мне отдали кассетный загрузчик. Очень маленький, как плеер. Пользоваться, конечно, уже нельзя, но как экспонат, вполне. И места мало занимает.

[Gefest]

Alexandr, ух ты, прикольный! Интересно, от чего?

[Alexandr]

От какого-то медицинского оборудования. Их, в комплекте, было много. Этот под номером 5. Все хозяин раздарил, я успел перехватить последний.

[Alexandr]

Интересное предупреждение.
Все наши инструкции начинаются со слов: что, уже сломал?

[Пентатоник]

От электрокардиографа

[Gefest]

Ещё один представитель семейства "больших" портативных бытовых магнитофонов, Arvin:

Стерео, 4 дороги, 9,5/19. Питание от сетевого адаптера 6В или от батареек 8х1,5В. Максимальный диаметр катушек 18 см. Сделан, естественно, в Японии, другие страны такой фигнёй не страдали.
В собранном состоянии:

По бокам имеются встроенные динамики, в походном положении закрытые съёмными поворотными шторками:

Батарейный отсек:

Попутно удалось узнать названия ещё двух "больших" магнитофонов такого типа - Aiwa TP-1012 (стерео, 4 дороги, 9,5/19) и Sony TC-220A (моно, 2 дороги, 4,75/9,5). Причём Sony TC-220 выпускался в трёх модификациях: TC-220, TC-220S и TC-220A, из которых только TC-220A может работать от батарей, у остальных внутри асинхронный двигатель. Внешне магнитофоны отличаются только конструкцией задней панели.
Для примера, Sony TC-220A с аукциона Яху:

Фирма Sony и тут сделала всё не как у людей - все остальные известные мне "большие" портативные магнитофоны под катушки 18 см. - стереофонические.

[Gefest]

Немного подробностей про Arvin:
В этой модели силового трансформатора и сопутствующих элементов не обнаружилось, хотя посадочные места под них предусмотрены. На одну из боковых панелей выведен разъём внешнего питания 6В, причём корпус магнитофона соединён с плюсовой клеммой питания. Батарейки в батарейном отсеке соединены параллельно-последовательно, две группы "C" по 4 штуки. Поначалу я полагал, что резиновые фиксаторы катушек утрачены, однако, сняв фальшпанель, я с удивлением обнаружил их валяющимися между элементов ЛПМ.
ЛПМ оказался, внезапно, трёхмоторным. (!)
Подающий узел:


Приёмный узел:


Несмотря на наличие раздельных промежуточных роликов на перемотку и подмотку, фрикцион приёмного узла хоть и присутствует, но конструктивно заблокирован. В режиме воспроизведения усилие подмотки задаётся ограничением тока двигателя.
Моторчики привода подкатушечников слабенькие, поэтому перемотка весьма неторопливая, несмотря на то, что ЛПМ трёхмоторный.
И, на десерт, привод тонвала с элементами американского колхоза:


Сгнивший пассик был заменён на... вощёную нить. Для обеспечения хоть какого-нибудь трения между нитью и шкивом приводного двигателя нить была обёрнута вокруг шкива на три оборота. Естественно, при прохождении узелка через шкив вся конструкция вставала колом. ))
Заменил это безобразие на пассик подходящего размера, и как всё заработало!
Никакого вмешательства в электронную часть не потребовалось, механическая часть тоже оказалась полностью исправна, но на всякий случай смазал оси. Регуляторы не хрипят, переключатели контачат без проблем.
Общий вид:


Потребляемый ток в режиме воспроизведения порядка 0,45-0,6 А в зависимости от громкости.
Имеется переключатель моно/стерео, однако нет переключения между дорожками в моно-режиме. Сигнал в моно-режиме пишется на обе дорожки, и воспроизводится так же, что некрасиво. Стрелочные индикаторы используются только в режиме записи, при воспроизведении отключены.
Судя по датам на детальках, магнитофон выпущен в 1963-м году. Странно, я полагал, что их выпускали во второй половине 60-х.
На катушке - довольно любопытная концертная запись, сделанная в США в 1964-м году, где-то минут на 30. Жаль, качество записи не очень - скорость 9,5 см/сек, и микрофоны родные, а они были так себе. Дальше идёт около часа популярной в то время музычки, записанной с радио... на эти же самые микрофоны. ))) С соответствующим качеством. Безусловно очень свежая на начало 60-х идея, как на коленке из моно сделать стерео. Вторая сторона катушки пустая.
Судя по постоянным упоминаниям дикторами столицы Пенсильвании, владелец магнитофона жил где-то недалеко от Гаррисберга.
Головки - без следов износа, видимо, магнитофоном практически не пользовались.

[Gefest]

Автоответчик Unitra:

[Gefest]

Уставший Репортер-7:

[Alexandr]

С приобретением!
У меня была возможность взять такой, но состояние... страх божий. Отказался. Плюс внутренние проблемы,☺

[Gefest]

Alexandr, иногда складывается ощущение, что Репортёр-7 делали из говна и палок.

[Alexandr]

У меня впечатление полностью совпало с Вашим, но я его, из-за природной скромности, не озвучивал.

[Gefest]

Внешняя акустическая система для диктофона Fi-cord 101:




Пристыковывалась сбоку к вот такому диктофончику:


Хорошее дополнение к уже имеющейся в коллекции внешней АС для более поздних диктофонов Fi-cord:

[Alexandr]

Очень интересные экспонаты. Многие, вообще, впервые вижу. Как всегда, класс!

[Gefest]

Alexandr, Fi-cord - это, пожалуй, самые компактные катушечные диктофоны, если не считать шпионские аппараты. )) Причём в эти габариты упихан довольно богатый для 60-х годов функционал, особенно у поздних моделей.

[Gefest]

Модулятор для катушечных видеомагнитофонов Akai серии VT, в упаковке:


Фирма Akai в 70-е развлекалась, как хотела - у меня скопилось уже 6 разных модуляторов... Никакой документации по ним нет, поэтому чем отличаются - непонятно.

[Gefest]

Магнитофон с патефонным приводом Maihak MMK3, 1954-й год, ФРГ:

Так оно выглядит в закрытом виде:

Лентопротяжный механизм:

Обратная сторона ЛПМ:

Универсальная голова и голова пилот-тона:

Магнитофон, похоже, какое-то время использовался довольно интенсивно, однако износ голов небольшой и равномерный.
Переключатель режимов:

Наклейка студии-владельца магнитофона с инвентарным номером:

Соответственно, магнитофон использовался на телевидении. Судя по некоторым признакам, это было мюнхенское отделение ARD.
Кокетливая сдвижная крышечка разъёмов:

Давно искал эту модель. Редкая версия MMK3 с каналом пилот-тона для синхронизации с кинокамерой. Дорожка пилот-тона писалась прямо поверх звуковой дорожки по центру, но с поперечной направленностью магнитного поля, в результате сигнал пилот-тона почти не пролезал в звуковой тракт при воспроизведении.
Maihak MMK3 был первым портативным магнитофоном, в который интегрировали синхроканал. MMK3 с каналом пилот-тона было выпущено относительно немного, большинство MMK3 производились для нужд радиостанций, и не имели синхро-канала. Забавно, что следующая модификация этого магнитофона, MMK3tr, стала первым в мире транзисторным магнитофоном.

[RomanSavel]

Gefest, да уж зачетный "птеродактиль" Вам попался
С находкой! Очень классный аппаратец, на мой взгляд!

[Alexandr]

Алексей, как всегда, очень интересный экспонат. И сохранился очень даже хорошо. Мои поздравления! Всегда любуюсь на ваши находки.

[Gefest]

RomanSavel, Alexandr, Спасибо, коллеги!
