27. Звонок в вакууме. Вероятно самоделка, сам звонок 20-х годов

Должен демонстрировать зависимость звукопроводности воздуха в зависимости от его разряжения. Опыт, конечно, не из раздела электротехники, но с применением её.
Утрачено дно, а с ним и вакуум вытек...

28. Гальванометр демонстрационный. Физэлектроприбор, Москва, 28 мая 1937 г.

Перешёл сюда из коллекции просто приборов

29. Гальванометр универсальный. Физэлектроприбор, Москва, 18 февраля 1952 г.

Сменные шкалы и изменяемый тип и диапазон измерений. Инструкция не совсем от такого, но похожего

30. Катушка сопротивления, 2 Ом. Физэлектроприбор, Москва

Юный техник писал(а):Утрачено дно, а с ним и вакуум вытек...

А дна как такового и не было. В качестве дна использовалась любая плоская поверхность. В школе, где я учился это был квадрат из толстого стекла.

Александр Хрисанов писал(а):
Юный техник писал(а):Утрачено дно, а с ним и вакуум вытек...
А дна как такового и не было. В качестве дна использовалась любая плоская поверхность. В школе, где я учился это был квадрат из толстого стекла.

А как тогда воздух откачивать? Я видел дно в виде круглой деревяшки с проточкой под колбу и трубкой вниз

31. Набор. Физэлектроприбор, март 1957 г.

Вероятно много чего не хватает. Но, что в полном комплекте, мне неизвестно...

Юный техник писал(а):
Александр Хрисанов писал(а):
Юный техник писал(а):Утрачено дно, а с ним и вакуум вытек...
А дна как такового и не было. В качестве дна использовалась любая плоская поверхность. В школе, где я учился это был квадрат из толстого стекла.
А как тогда воздух откачивать? Я видел дно в виде круглой деревяшки с проточкой под колбу и трубкой вниз

В моей школе откачивали из горла.

32. Коммутационный щиток. Завод школьного приборостроения, Загорск МО

Может есть и более правильное название у этой штуки, но я вижу так

33. Комплект для демонстрации второго опыта Ампера

Самодельный, автор неизвестен

34. "Магазин шунтов", Siemens-Halske

На каменном основании 4 шунта, без обозначения номиналов

Не уверен абсолютно, что это было изготовлено как учебный объект, но на промышленный тоже не очень похоже. Пока считаю, что это демонстрационная или лабораторная панель шунтов. Тем более найдена в учебной лаборатории

35. Селеновый выпрямитель с трансформатором. Завод "Электродело", 1953 г.

~127/220 =6В

36. Прибор для определения термического коэффициента меди. Физэлектроприбор

37. Модель электромотора "МДМ-57", Физэлектроприбор, 1962 г.

Напряжение =3-5В.

38. Модель электромотора "МДМ-56", Физэлектроприбор, 1957 г.

Питание =3В, 0,9А

39. Катушка сопротивления 100 Ом. Физэлектроприбор, 1940 г.

40. Выпрямитель селеновый трёхфазный. Физэлектроприбор, 1961 г.

У меня имеется не электротехническое учебное пособие, но тоже редкое и интересное.

Юный техник писал(а):32. Коммутационный щиток. Завод школьного приборостроения, Загорск МО

Может есть и более правильное название у этой штуки, но я вижу так

У меня есть подобное устройство, только более позднее и с паспортом.

Doktor Kr Rig писал(а):У меня имеется не электротехническое учебное пособие, но тоже редкое и интересное.

Да, механика тоже бывает красива. Но электромеханика ещё лучше...

Александр Хрисанов писал(а): У меня есть подобное устройство, только более позднее и с паспортом.

Так вот как оно, оказывается, правильно называется...

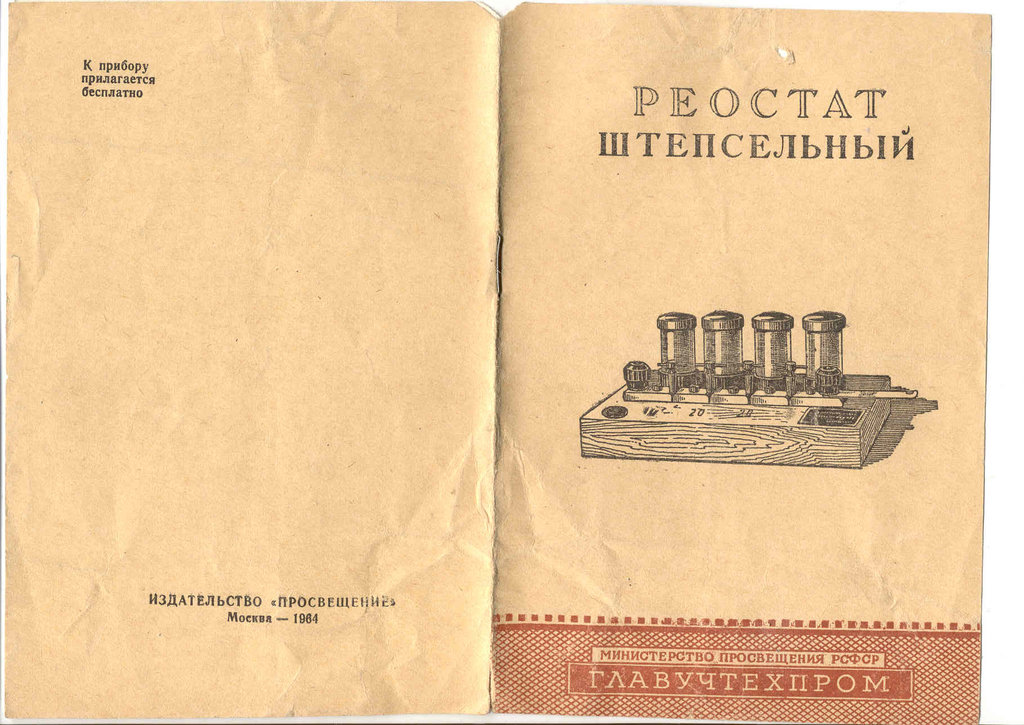

41.Реостат штепсельный. Физэлектроприбор

42. Магазин сопротивлений демонстрационный, Физэлектроприбор

43. Микрофон капсюльный и телефонная трубка, Физэлектроприбор, 1962 г.

В 70-х мне купили комплект из двух таких пар, с помощью которого мы с соседскими ребятам телефонную связь устраивали между соседними квартирами. Проблема с вызовом только была, но можно было пощёлкать - батарейку повключать. Куда оно потом делось - не помню.

44. Экран к трубке Рентгена. Электродело, 1955
Или "Флуоресцирующий просвечивающий экран"

Демонстрационные приборы Производственно торгового отделения Московского отдела народного образования (ПТО МОНО), перешедшие в этот раздел из приборов "общего применения"

45. Вольтметр 2 / 10 вольт, 1920-е.

46. Амперметр 2 / 10 ампер, 1929 г.

47. Радиометр Крукса, завод "Электродело"

Не совсем электротехнический объект, скорее термодинамический. На Википедии описано 4 теории, которыми обычно объясняют вращение его лопастей

48. Генератор переменного тока. Физэлектроприбор, 31 августа неизвестного года

Пришёл в коллекцию от коллеги Ружеро, за что ещё раз ему спасибо. Генерирует, но осциллограф показывает скорее треугольники, чем синус...

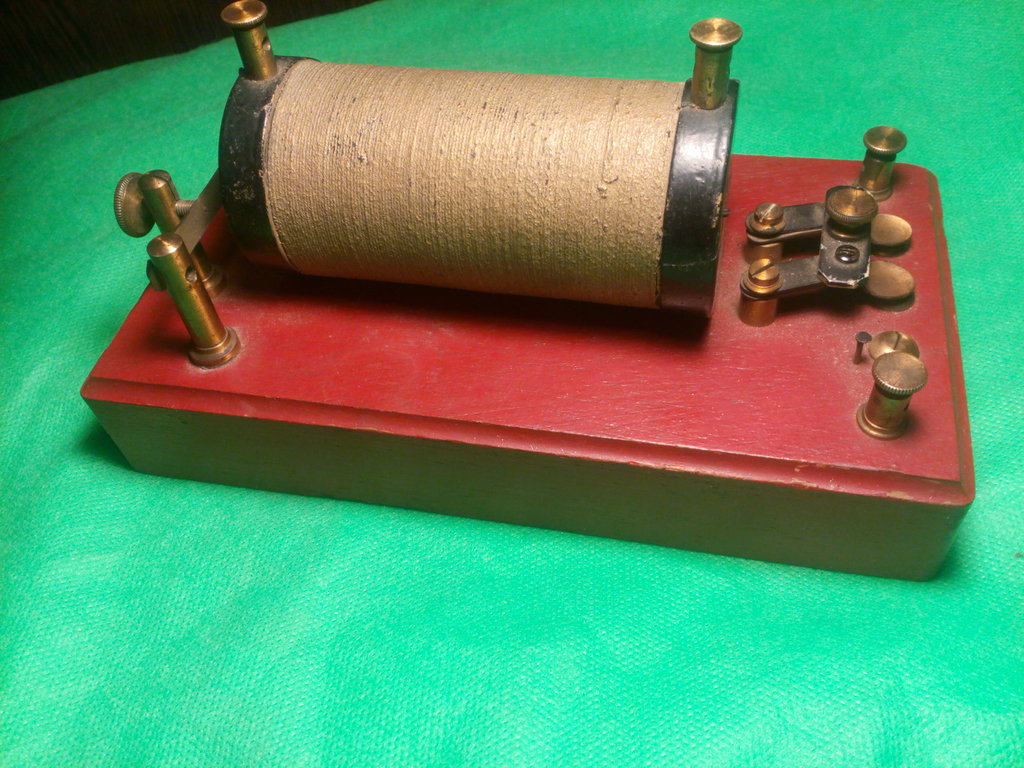

Это учебное пособие?

Не уверен, что пособие, но вероятно лабораторный прибор. Это катушка Румкорфа для использования, например, с мостом Кольрауша

Ещё фото:

Подскажите пожалуйста .Моя катушка реплика?

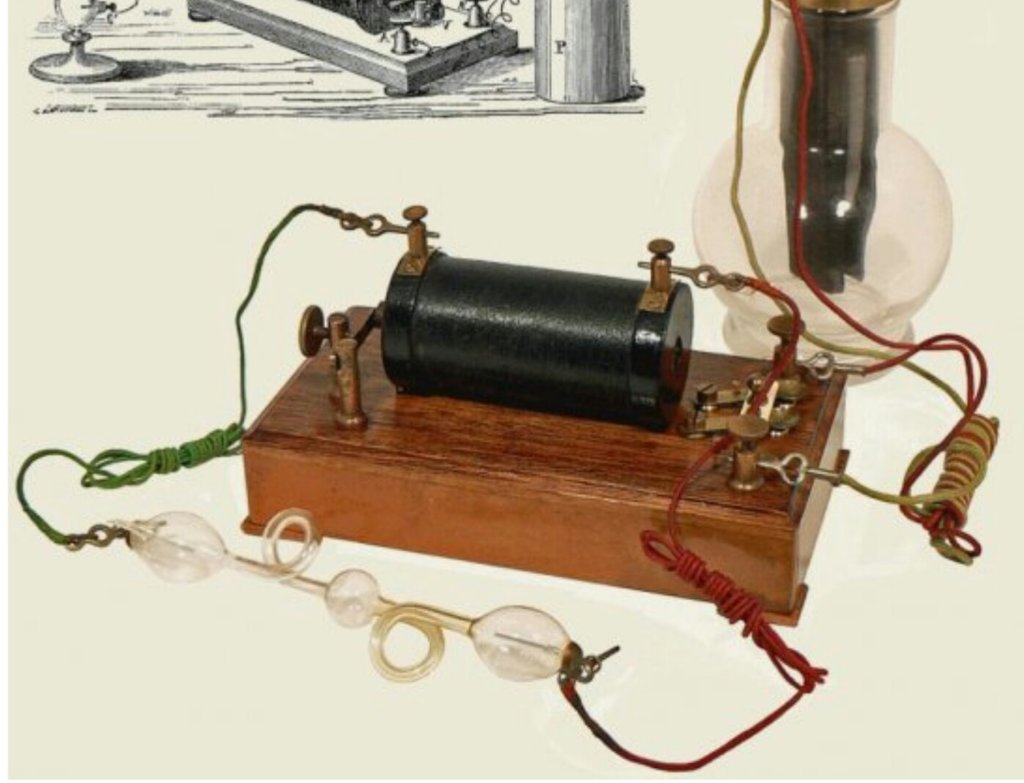

Интересно, я потом ещё подумал, что может такая маленькая катушка для трубок Гейслера использовалась - а вы и картинку подходящую нашли...

Насчёт реплики - не могу сказать.

49. Вольтметр постоянного тока, 8В. Физэлектроприбор, Москва, 21 авг. 1948г.

Клеммы, вероятно, неоригинальные - должны бы быть металлические

Юный техник
Спустя несколько десятилетий до меня дошло, что на приборе написано "для учебных цеЛей".
Всегда читал "цеПей".
Вот так

Клеммы от более позднего прибора. Именно такие были в моей школе (приборы выпуска конца 70-х).

У меня примерно такой же 54-го года. Игрался в него ещё в детсаду, нравилось, как стрелка дрыгается, когда к батарейке подключал). Клеммы у моего железные.

50. Электрофорная машина, или генератор Уимсхёрста (или Вимшурста). Вероятно изготовлена в Кирове, 1970-е.

Электростатический генератор высокого напряжения. Этот экземпляр выдал до 30кВ, больше уже сложно руками раскрутить и шкала на вольтметре закончилась...

Юный техник, супер! Была у нас в школьном кабинете физики такая штукенция

51. Пара электрических машин - Синхронный генератор с электромагнитным возбуждением и синхронный двигатель с постоянными магнитами. Завод №4 "Физэлектроприбор", Москва, 1967.

Номинальное напряжение трёхфазное, но 4/7 вольт, в зависимости от схемы включения.
В ротор генератора можно включить лампочку для контроля наличия возбуждения.

Потрясающая тема!!! Замечательные фотографии!
Практически всё, кроме электрофорной машины, вижу впервые. Детекторный приемник на деревянном шасси подарил бывший диреткор школы. Отсутствие родной катушки сподвигло на опыты. Воткнула туда трубку с намотанными 6 витками медного провода - слышно только китайцев.

Ирина писал(а): ↑
29 авг 2021, 07:16
Потрясающая тема!!! Замечательные фотографии!

Спасибо, буду стараться продолжать...

Ирина писал(а): ↑
29 авг 2021, 07:16
Детекторный приемник на деревянном шасси подарил бывший директор школы. Отсутствие родной катушки сподвигло на опыты. Воткнула туда трубку с намотанными 6 витками медного провода - слышно только китайцев.

А у меня как-то не завёлся. Но особо не старался - всегда кто-нибудь придумает задачу с более высоким приоритетом, отвлекает от опытов

52. АмперВольтОмметр. Физэлектроприбор, Москва, 1963 г.

Довольно распространённый прибор...

Здравствуйте! Извиняюсь за глупый вопрос, но не подскажете ли, для чего предназначена эта конструкция?

хм забавно судя по "схеме" выходной каскад УНЧ - только где остальные блоки ?:)

Это один элемент из набора. Там таких пластин было некоторое количество, они ставились в держатели и получалось такое блочное изделие из "примитивов".
Не смог сходу найти, как это выглядело в полном комплекте, в спец. ящике

Да, спасибо огромное, я так и подумал, что эта схема идет от усилителя. Посмотрю, вроде ещё было несколько пластин - выложу, если можно!

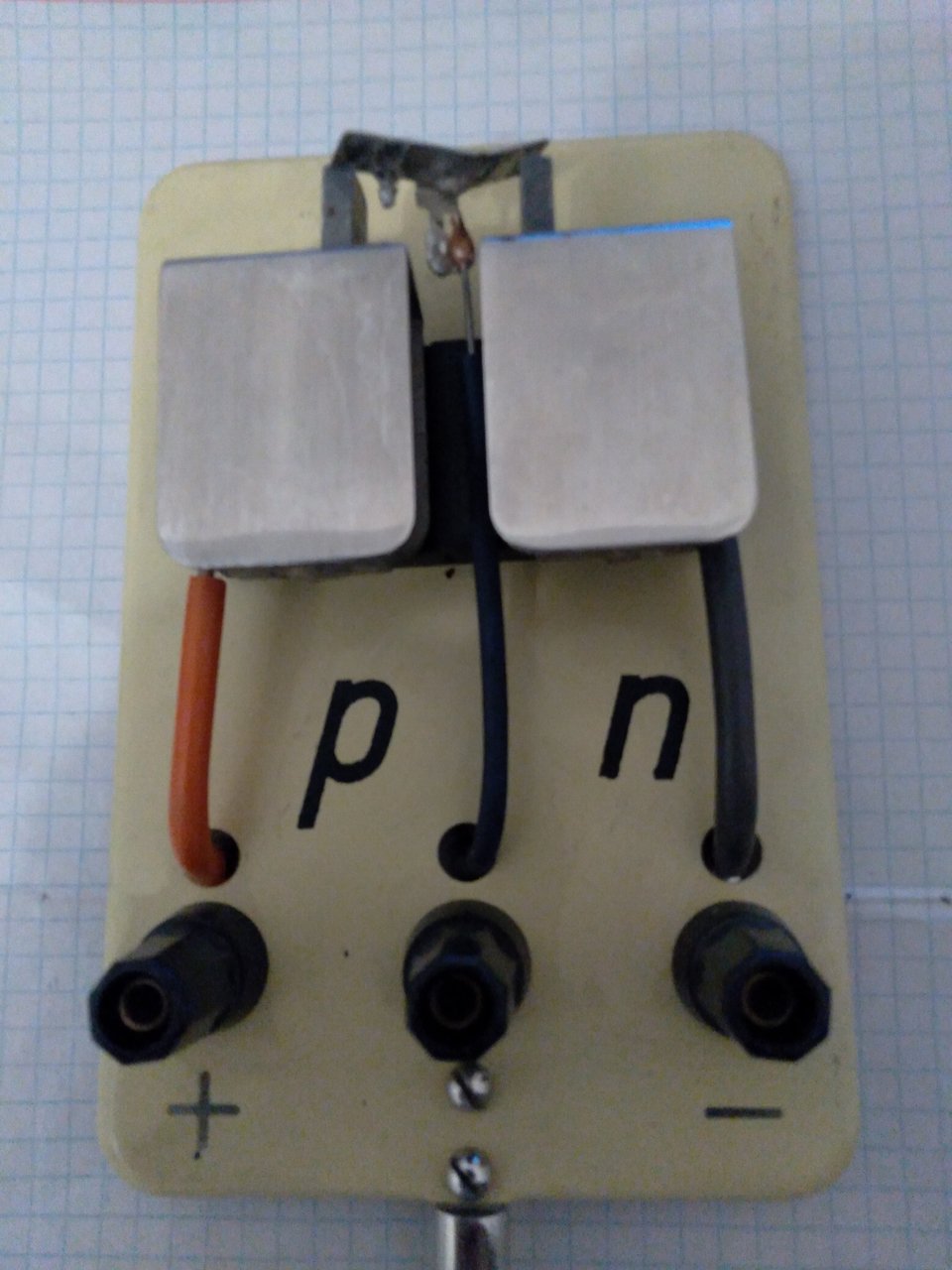

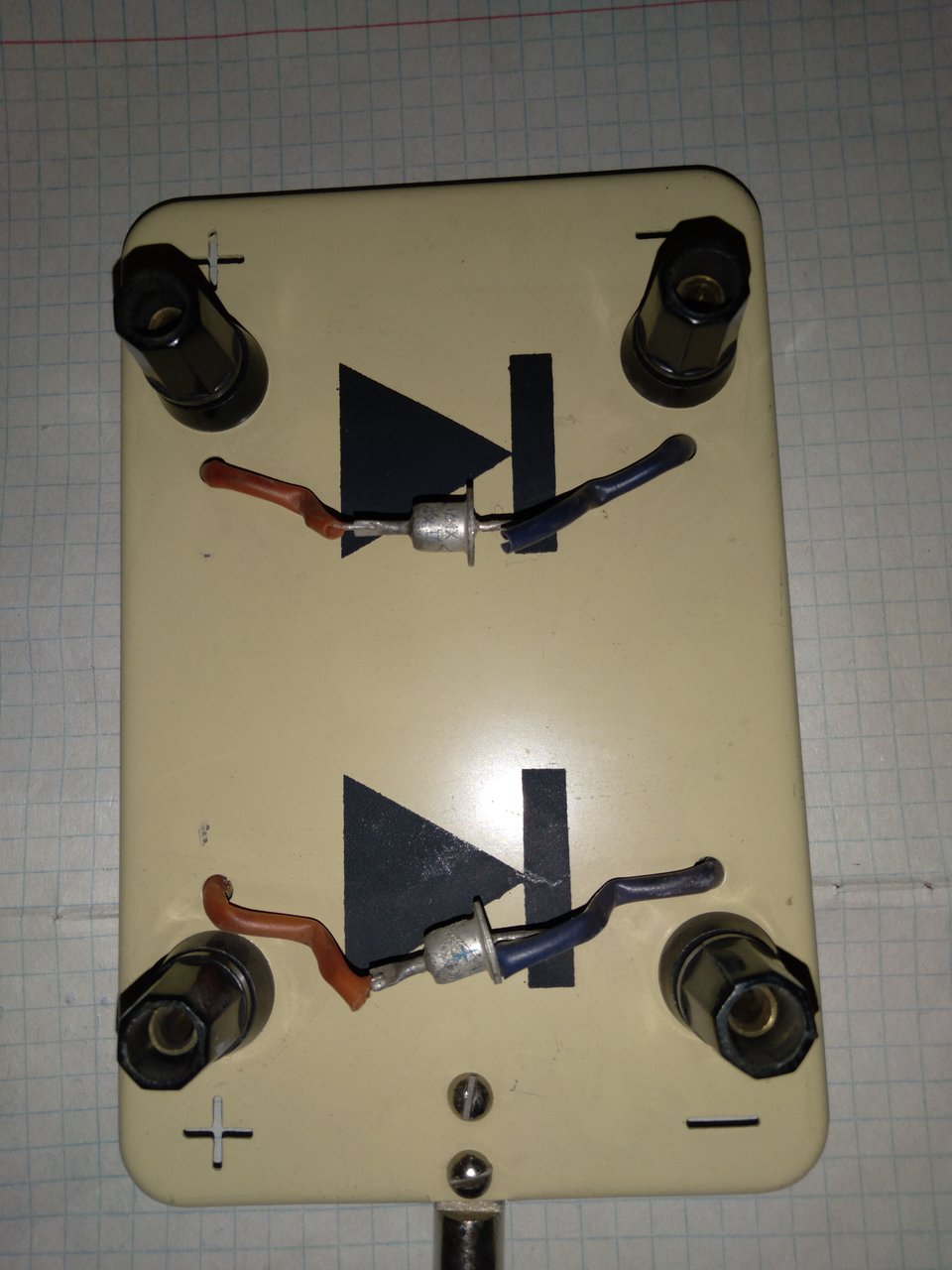

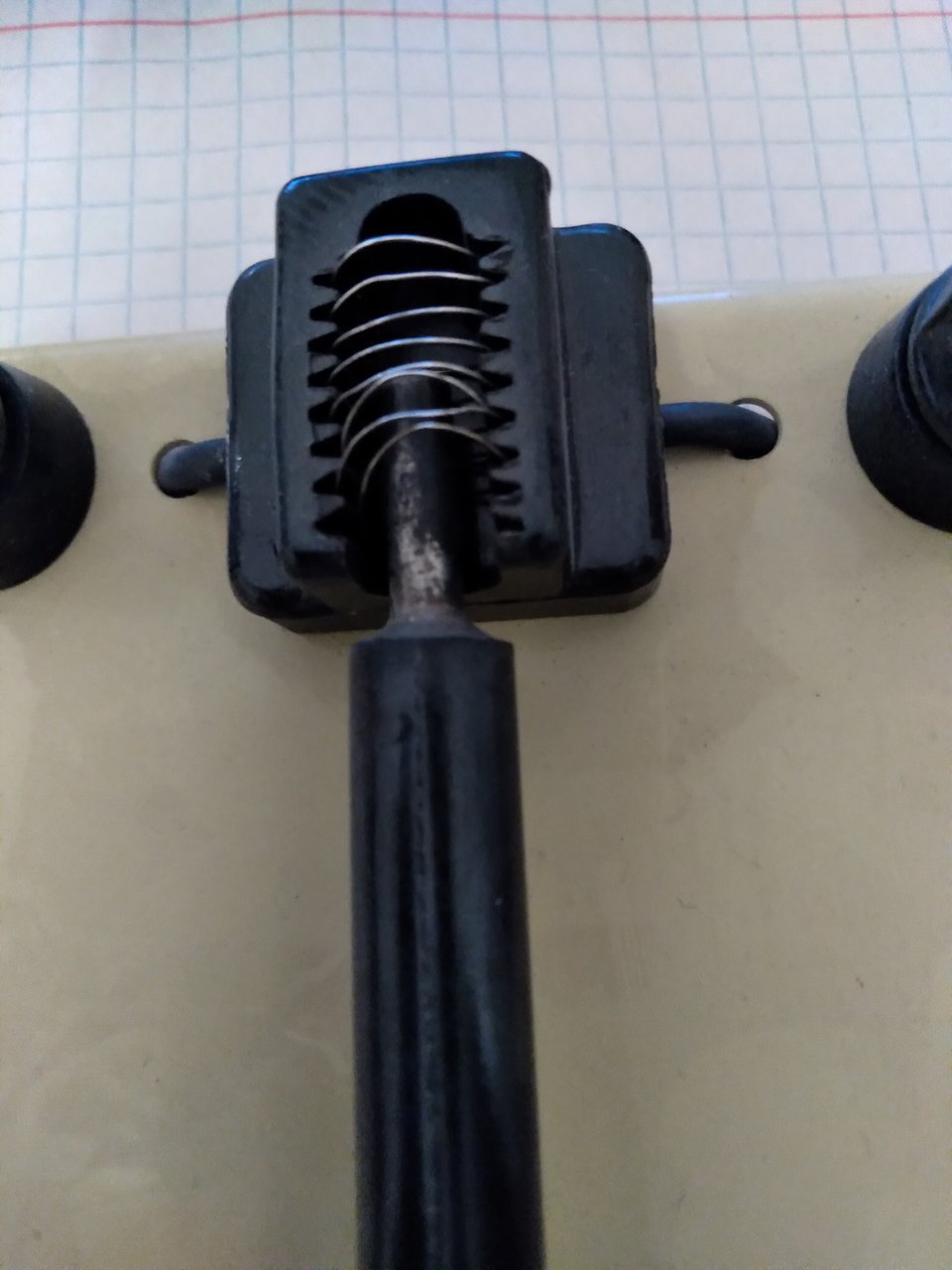

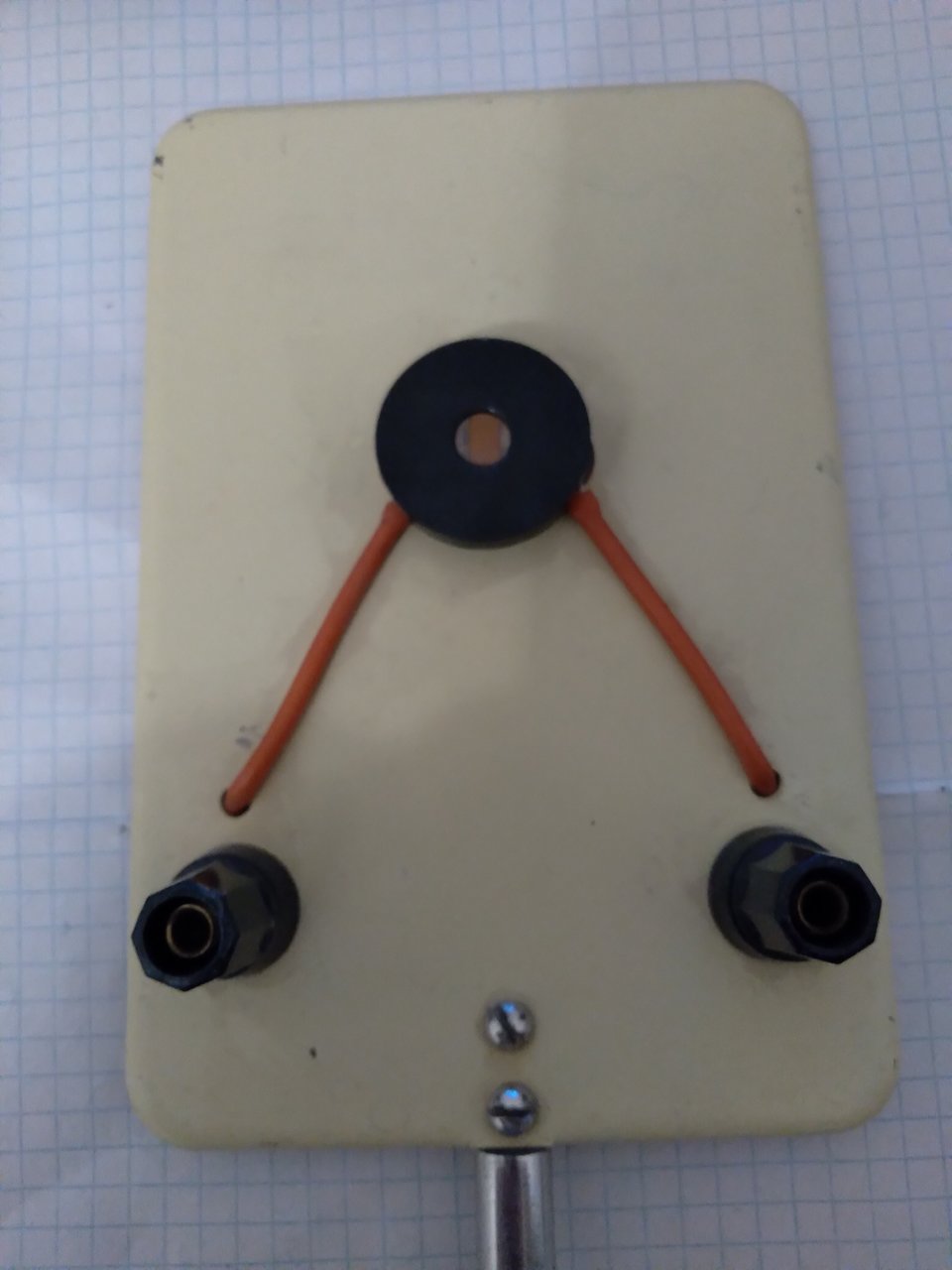

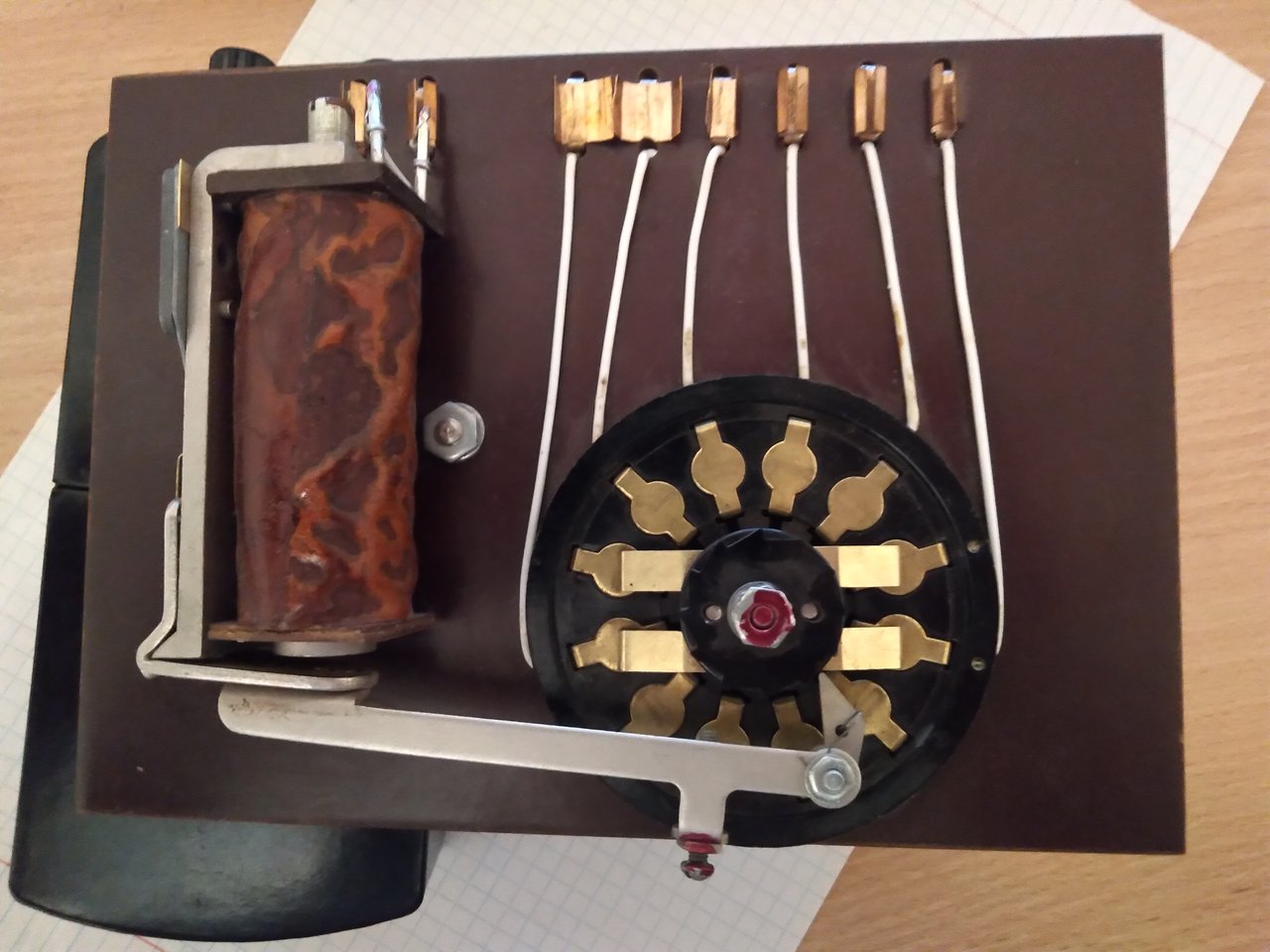

Ещё несколько элементов

Подскажите, пожалуйста, по третьей, пятой и последней (она сломана?) платам!
