Довольно часто можно встретить самодельные аппараты разного уровня изготовления.
Большинство конечно по нынешним меркам кажутся довольно несуразными, компоновка и ремонтопригодность таких аппаратов как правило очень редко продумана основательно.
В общем предлагаю размещать в этой теме фотографии самопальных аппаратов неизвестных авторов, проходящих через наши руки и встречающиеся на торговых площадках.

Вот представляю вашему вниманию первого претендента.

Предварительный усилитель из журнала радио, я сам в детстве такой собирал, мощник скорее всего от туда же.
Вот интересно от чего радиатор.

радиатор от УКУ Арктур 001 совсем слегка отпиленный

Точно, как это я радиатор от Арктура не признал.

Сергей , ты наверно видел...мне как то вот такой ПКД достался. В гараже у одного чела трудился. Динамик от телевизора прилагался в комплекте

уже выкладывал тут вегу-119 попиленную:
http://savepic.net/5022781.jpg

ПКД и Вега-119 это все-таки экспонаты для темы про колхоз: http://rt20.mybb2.ru/viewtopic.php?f=1& ... &start=650

А здесь хотелось бы отдельно выделить полностью самодельные аппараты.

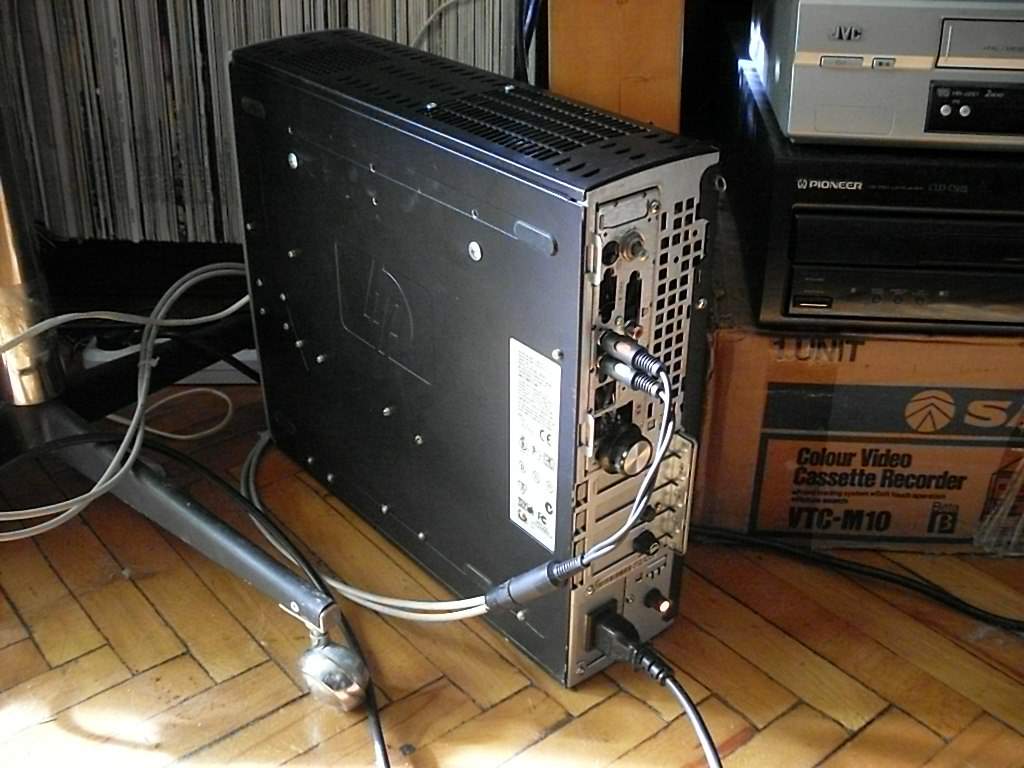

Ну ребяты меня вы не перещеголяете .. Медиацентр - считай почти ресивер


Главное работает хорошо тьфу тьфу тьфу

Blackbird писал(а):Ну ребяты меня вы не перещеголяете .. Медиацентр - считай почти ресивер


Главное работает хорошо тьфу тьфу тьфу

Да уж, сопротивление бесполезно. I премия!

Дядя Фёдор писал(а):I премия!

Да не, тут явный Оскар..

А если фоток не сохранилось, но все параметры "адскости" налицо?
Напрягите воображение....
Кажись в 1980-м году (мы тогда дергали струны в ВИА), на Новый год, решили сзади сцены повесить огромные цифры "1980" из крашеных ламп накаливания, да чтобы они моргали определенно: 1-9-8-0-0-0-0-1980-1-9-8-0-0-0-1980....
Алгоритм задавала вертушка "чемоданчик", типа Юности, у которой вместо диска лежала плата из гетинакса с вырезанными дорожками, а сверху гибкие мощные контакты.
Но суммарная мощность ламп была большая и на плате вовсю полыхал огонь. Тогда попробовали тиристоры, но они, как вы знаете, дают помеху на чувствительные входа микрофонов и гитар. Времени думать не оставалось и мы поставили.... электромагнитные пускатели, какие были под рукой, а под рукой оказались большииие.
Конструкцию пришлось унести в дальний угол гримерки, такой адский шум она издавала, особливо если скорость переключить на 78 оборотов Она просто начинала бегать по комнате.
Даже из гримерки стук был все равно слышен, в паузах.
Иллюминация оказалась надежной, отстучала праздники и ....канула в лету.

maax писал(а):

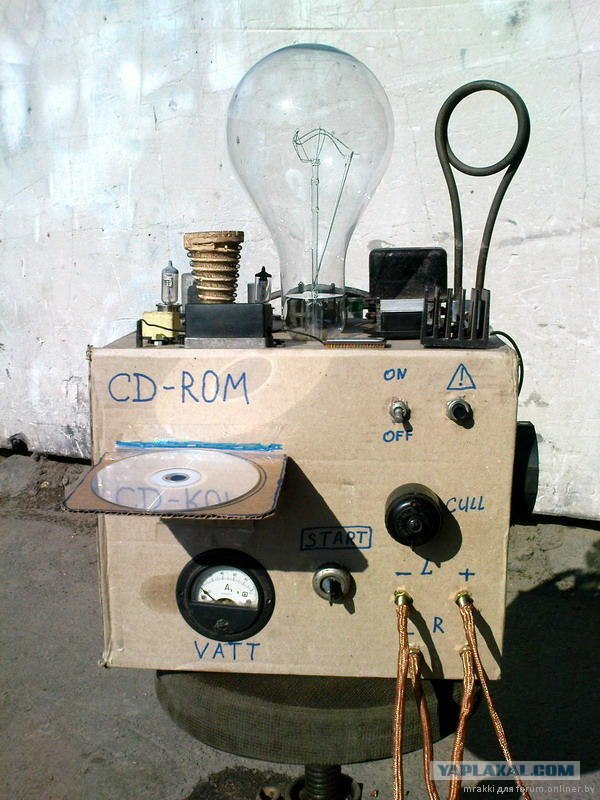

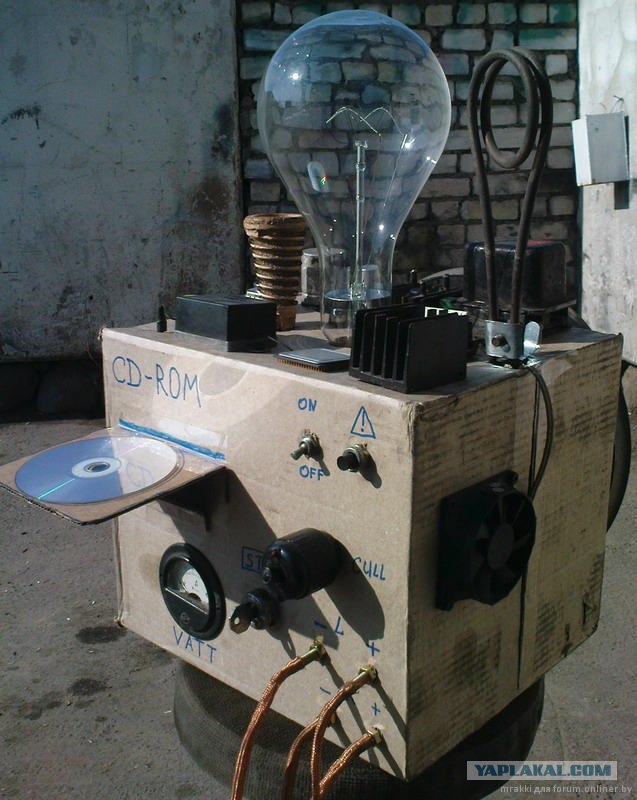

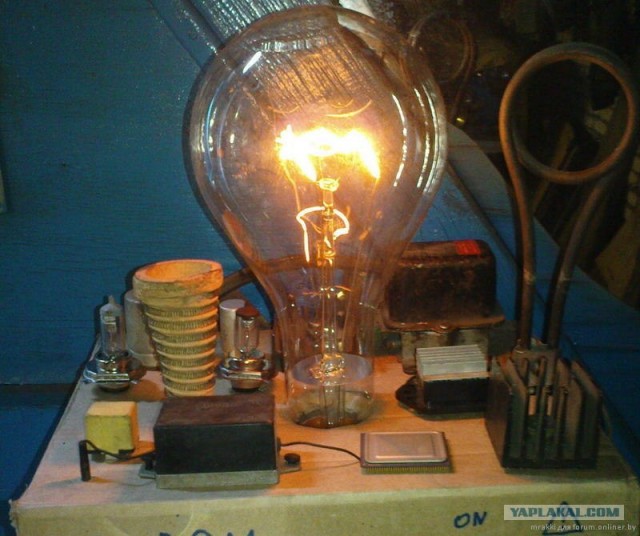

Во! От гопников отмахиваться.
"Ни один приёмник в процессе ... не пострадал..."

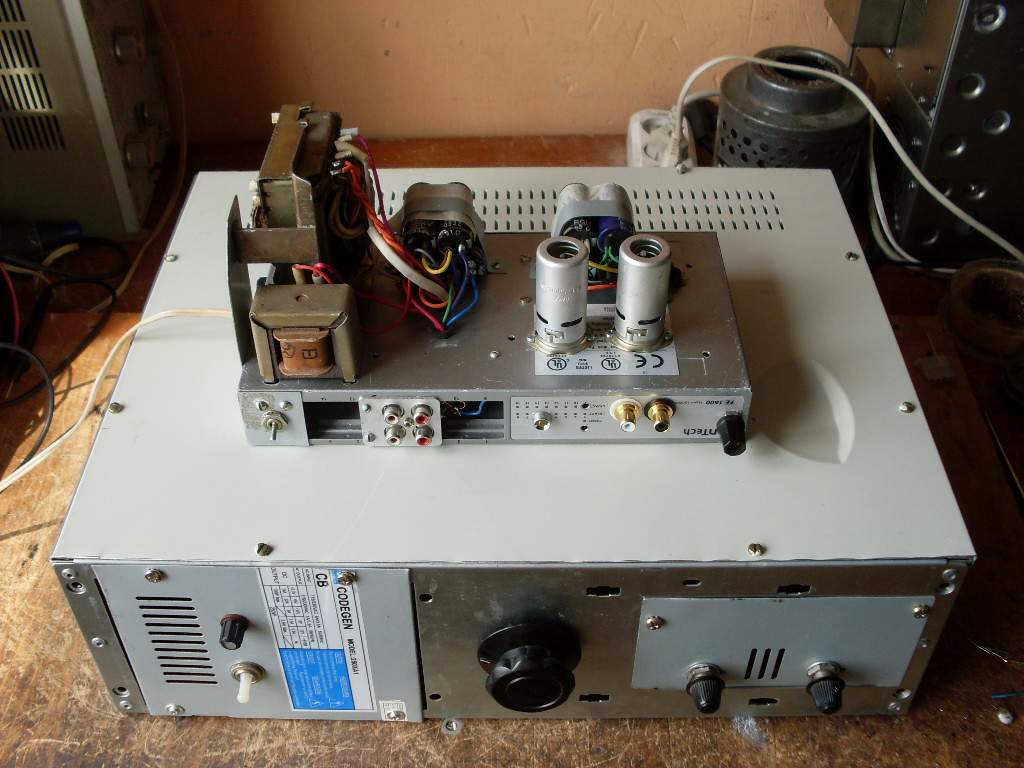

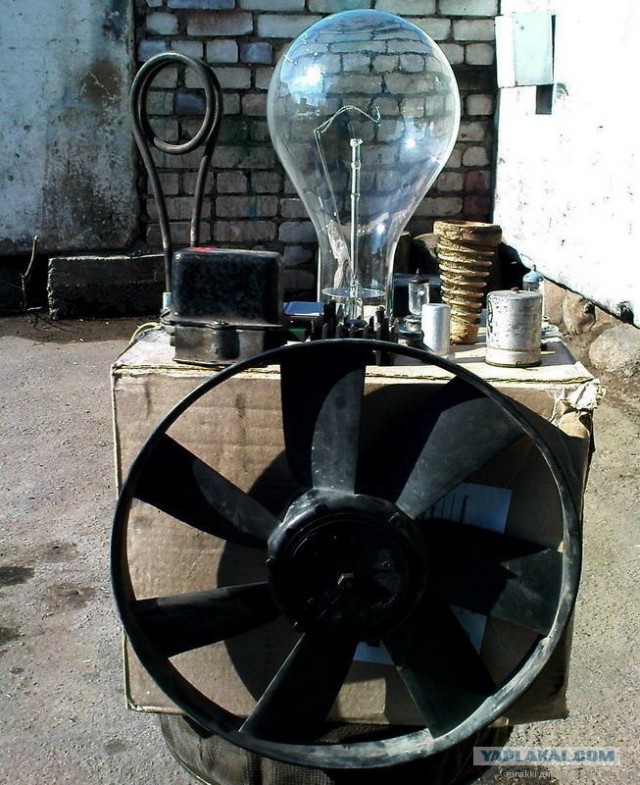

Вот кстати замечательное творчество небезизвестного любителя Русского Языка Фленжера.












Имея дома такие дизайнерские штучки не грех пустить пыль в глаза друзьям отличным ламповым звуком,да и жена будет очень рада.

Ну, тут можно смело давать премию за лучшее использование писючьего железа. А то норовят ценные породы дерева и редкоземельным металлом. Никакой природы не напасёшься..

инженер дизайнеру не брат=)))
это ещё одна ветвь стим-панка ! главное что бы оно играло знатно!
у меня тоже самоделка одна была усилок из журнала Радио за 70 какой-то год,фотки поищу,я его здесь же на форуме и продал...

Гран-при можете оставить в музее сайта, мне не надо...
Что-то для управления светом, а второе - бегущие огни. Жгут с крашеными лампами канул в Лету, будучи заменённым на дюралайт в начале 90-х...

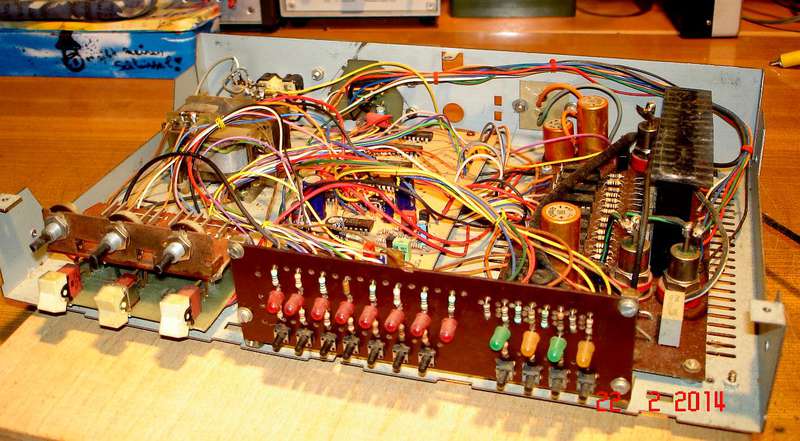

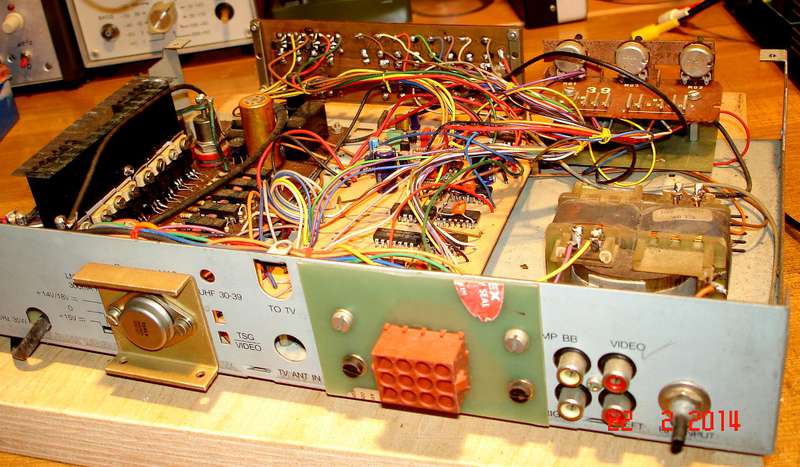

А тож! МоЁ Давнее....















Имеет : 8 каналов, автоматическое переключение программ, возможность переключаться от темпа музыки и работать как цветомузыка в режиме случайного переключения ламп в такт музыки...

alekxp777 писал(а):

И чё там изображено?

Случайно попали ко мне, но звучат просто , не ожидал,
_задние крышки были сняты, чтоб посмотреть что внутри_
подключил к двоечке, из


Все динамики разные...

Самопал номер раз . "Кишки" от автомагнитолы в корпусе от какого то советского/постсоветсткого видика.Радио,CD/mp3,лин.вход,пульт д/у ))).Транспорт от двд плеера.Лаз.головка родная от автомагнитолы с небольшой доработкой для вкорячивания в механику привода).Раздельное питание микросхемы УМ и всего остального.

Самопал номер 2.Опять же очередная автомагнитола в самодельном корпусе.Полная развязка питания цифровой и аналоговой частей АМ.Штатная микросхема УМ удалена.Вместо неё установлена плата УМ от электрофона(кажется Сонет 2**)с опять же отдельным питанием.Тор от Оды с дополнительными обмотками)

Самопал номер 3.по сути МП к самопалу номер 2 .Лпм от сириуса мэ325.Управление собрано на основе блока свп от телевизоров 3го поколения с доработкой и введением схемы задержки форсрующего напряжения.УВ от АМ (пионер кажется).Индикатор уровня не помню от чего.На цифровом индикаторе собрал буквенно мнемонический "указатель"рода работ.Клавиатура от БУ вега мп 120с.Схема управления придумана самолично))).Осталось сюда гсп с Уз "впихнуть"ну и морду какую нибудь придумать))).Вот так вот самопалим))) Если интересно вот видео работы сего девайса (вконтакте) http://vk.com/cjsasch?z=video50576860_1 ... os50576860

У меня несколько скромнее.
От неимения денег, но имения кучи запчастей, копировал гитарную педаль distortion от производителя SoundJS, который в свою очередь сделал нечто похожее на Boss Metal Zone.
Плату рисовал кисточкой, в ручную, травил в хлорном железе.





Звук получился адский, чем то похож на Даймберга Дарелла из Pantera, альбом Far Beyond Driven. Второй наш гитарист перетягал кучу педалей что подогнать свой звук под мою педаль

Вот "нашёл" сегодня на чедаке свой самопал. Не знаю ацкий ли он -но сейчас бы такое не спаял. Ленивый стал.


Сохранился правда не очень.Часть лампочек провалилась,пятна от масла, разъём- куда то делся.
А когда то -так весело моргало. Это ещё не самый большой, метр не метр - был ещё метр двадцать.Жаль продал, во время финансового кризиса

FAZA

Это энергия!!!
__сохранять нужно её!!!

IS писал(а):

Дядя Фёдор писал(а):I премия!

Да не, тут явный Оскар..

У радиогубителя руки канешна выросли... вопрос откуда?

FAZA
, этож сколько дырочек-то..

По случаю попал в руки вот такой винилокрут

Vovaka
Прикольная штуковина , а он рабочий и интересно диск сбалансирован?

submariner писал(а):...У радиогубителя руки канешна выросли... вопрос откуда?

Как гласит народная мудрость - "Если руки золотые - неважно из какого места они растут".

Blackbird: +100 Сделано "по нашему", да и "дизайн" отличный - что-то в этом есть

Вдогонку: Это, наверное, передняя панель придаёт особый "шарм" изделию. Как у настоящих художников - один штрих - и шедевр готов!

lexxann писал(а):Vovaka
Прикольная штуковина , а он рабочий и интересно диск сбалансирован?

Аппарат рабочий, по поводу балансировки диска не знаю.

Vovaka писал(а):

lexxann писал(а):Vovaka
Прикольная штуковина , а он рабочий и интересно диск сбалансирован?

Аппарат рабочий, по поводу балансировки диска не знаю.

Самодельная кассетная дека со сквозным трактом

http://krsk.24au.ru/4101300/

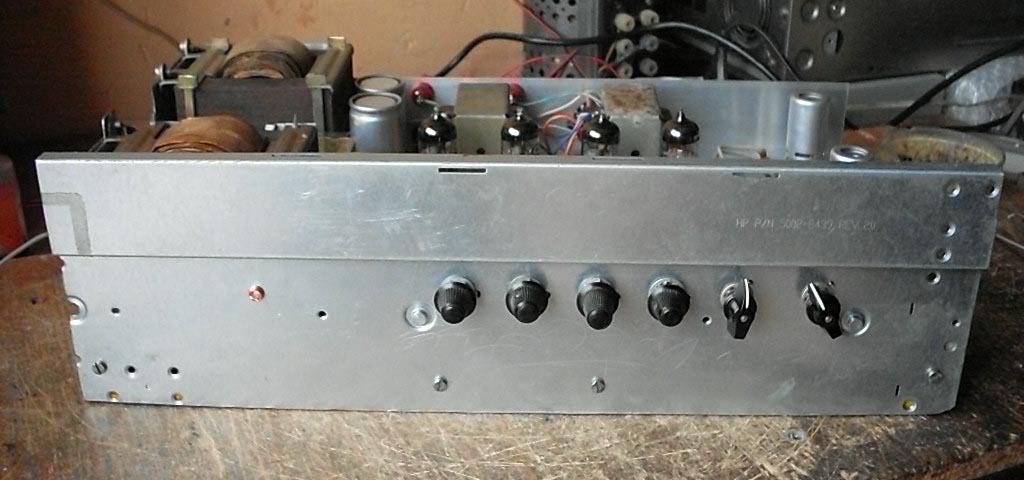

Купил по случаю, делал не я.
Уже и забыл на каких лампах он собран (открывал давно).
На удивление, звучит не так уж и плохо.
Сделан качественно.

6п45с однотакт стерео. Угадал?

Хотел спросить раньше, но..., ладно, спрошу сейчас:
может кто объяснит, что значит - "Самый адский самопал"? Что тут имеется ввиду?
Только объясните на "нормальном русском" , а то с "современным" у меня ...., того..., т.е. - не очень

Хотел спросить раньше, но..., ладно, спрошу сейчас:
может кто объяснит, что значит - "Самый адский самопал"? Что тут имеется ввиду?
Только объясните на "нормальном русском" , а то с "современным" у меня ...., того..., т.е. - не очень

А шо непонятного то ? Имелось ввиду изделие явившееся результатом активного шилозадничного творчества радиопогублятелей . При этом получившийся результат своим "дизайном" и техническими решениями повергает особо эстетически маструбирующих товарищей в полный шок и трепет от бесцеремонного попрания всех норм и канонов .. Как то так

А я бы сравнил"аццкий самопал" как течение "примитивизма" в современной живописи-тоже имеет право существования

Blackbird писал(а):...изделие явившееся результатом активного шилозадничного творчества радиопогублятелей . При этом получившийся результат своим "дизайном" и техническими решениями повергает особо эстетически маструбирующих товарищей в полный шок и трепет от бесцеремонного попрания всех норм и канонов .. Как то так...

Спасибо за разъяснение .
Ваш "девайс" остаётся на первом месте, пока, ИМХО.

submariner писал(а):А я бы сравнил"аццкий самопал" как течение "примитивизма" в современной живописи-тоже имеет право существования

Теперь, по крайней мере, буду знать как называется "бумагомарание", которым занимается жена в свободное время . Я давно подозревал, что все эти модернисты - примитивисты и т.д. (не буду продолжать ) - просто не умели нормально рисовать ("писать"), а называться "Художником" - хотелось. Отсюда и появились чёрные квадраты, красные кони и т.д., ИМХО.

FAK писал(а): Теперь, по крайней мере, буду знать как называется "бумагомарание", которым занимается жена в свободное время . Я давно подозревал, что все эти модернисты - примитивисты и т.д. (не буду продолжать ) - просто не умели нормально рисовать ("писать"), а называться "Художником" - хотелось. Отсюда и появились чёрные квадраты, красные кони и т.д., ИМХО.

Позвольте не согласиться, как раз Малевич умел рисовать (писать) как и большинство других художников, просто им было скучно и не хотелось быть как все. они искали что то новое в своём творчестве. А что бы проверить, можете посмотреть на ранне творчество таких художников. Так то они все получили образование и писать научились.
Это касается и нашей эстрады. Если, например, Юлия Началова поёт всякую хрень, это не значит что она петь не умеет, просто за это бизнес.

Насчёт Малевича - согласен, а "чёрный квадрат" привёл в качестве примера потому что это - символ, который все знают .
Кто такая Юлия Началова - я не знаю. Но выскажу своё ИМХО: "уметь петь" - и быть Артистом (то же самое "уметь рисовать" - и быть Художником) - это, как говорят в Одессе - "таки несколько разные вещи".

Ни в коем разе не претендую на истину, это просто мое мнение .

FAK
не могу возразить, то есть полностью согласен.

Это имитация, улыбнуло.

Самодельная электрогитара советского металлиста... Автор неизвестен.

действительно "адские" самопалы остались далеко в прошлом, когда свои поделки фотографировать было как то не принято

Серёга писал(а):Самодельная электрогитара советского металлиста... Автор неизвестен

Да-а...., гитара - просто супер!
Специальный приз автору (жалко, что неизвестен).

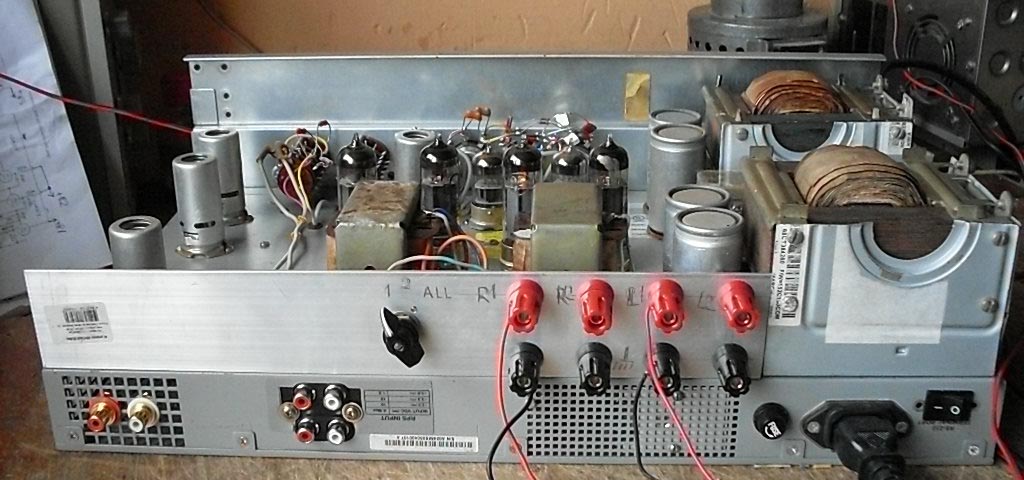

Первый мой самопал. Дросселя одного не хватило, выходные под замену в перспективе естественно...
