Помогите подключить автомагнитолу

Сообщение

Влад007 · #1

Отдали за так магнитолу Pioneer ke-2910 в неизвестном состоянии. Решил подключить, нашел схему разъема. Подключаю на точку В+ +12 вольт, минусом питания цепляю на шаси. В момент касания минуса об шаси идет искра. Подключал без нагрузки, чтоб понять что она хотябы крутится, но никакой реакции нету!

leha67 · #2

Влад007 писал(а):Отдали за так магнитолу Pioneer ke-2910 в неизвестном состоянии. Решил подключить, нашел схему разъема. Подключаю на точку В+ +12 вольт, минусом питания цепляю на шаси. В момент касания минуса об шаси идет искра. Подключал без нагрузки, чтоб понять что она хотябы крутится, но никакой реакции нету!

по идее там должно быть два +

СЭР ЮРИЙ · #3

Влад007 писал(а):Подключаю на точку В+ +12 вольт, минусом питания цепляю на шаси

А почему минус на шасси, на разъеме же есть точка GND (Ground, земля)?

leha67 · #4

СЭР ЮРИЙ писал(а):
Влад007 писал(а):Подключаю на точку В+ +12 вольт, минусом питания цепляю на шаси
А почему минус на шасси, на разъеме же есть точка GND (Ground, земля)?

должно и на корпус работать...вот два вывода на + надо

B+ и АСС+

Andreich · #5

Точно! тоже так же попал, два плюса должно быть. Если не ошибаюсь основное питание и память.
Минус GND оно же шасси.

пришелец · #6

Влад007
Это ж трёхпедалка, кассетная? Хорошая магнитола! А как подключать, всё есть в картынкохгугле, посмотрите.

дед Палыч · #7

Жёлтый и красный вместе +
чёрный или корпус -

Влад007 · #8

пришелец писал(а):Влад007
Это ж трёхпедалка, кассетная? Хорошая магнитола! А как подключать, всё есть в картынкохгугле, посмотрите.

Вообщем подключил как писали выше, но она вместо того чтоб роботать, переключается реверс с одного ролика на второй и мигает в такт панелька и дисплей. И так бесконечно! Усилители греються, значить рабочие! В чем может быть дело, переключение реверса и мигания всего?

Славентий · #9

Влад007-порядочные люди при создании такого апофеоза всегда дают минимум ссылку на схему...
-выражение "оконечники греются без нагрузки"наводит на размышления...

Влад007 · #10

Славентий писал(а):Влад007-порядочные люди при создании такого апофеоза всегда дают минимум ссылку на схему...
-выражение "оконечники греются без нагрузки"наводит на размышления...

Извините! Вот ссылка http://rc5.ru/files.php?id=11538

Да нагрузку на выход не подключал! Выходники греются! Но щелкает реверс (туда-сюда), Мигает панелька. как будто питание то отключают, то подключают)))

Славентий · #11

...типичный совет-обестачиваете выходные УМ (выпаять\отрезать питание),сменить пассики...Это как-бы стандартная процедура.Если
управление ЛПМ не электронное то замена пассиков помогает в процентах 60.Остальные 35% в програмных шестернях-и тут уже почти
безнадёга...Остаток-5%-команду переключения должен выдавать процессор-проще выкинуть.

дед Палыч · #12

Славентий писал(а):...типичный совет-обестачиваете выходные УМ (выпаять\отрезать питание),сменить пассики...Это как-бы стандартная процедура.Если
управление ЛПМ не электронное то замена пассиков помогает в процентах 60.Остальные 35% в програмных шестернях-и тут уже почти
безнадёга...Остаток-5%-команду переключения должен выдавать процессор-проще выкинуть.

Ответ к которому нечего добавить...
Выходные без акустики грется не должны, да и с ней только на большой громкости...
Ну и ещё как самое маленькое: может слабый БП?

дед Палыч · #13

Влад007 писал(а):Да нагрузку на выход не подключал! Выходники греются! Но щелкает реверс (туда-сюда), Мигает панелька. как будто питание то отключают, то подключают)))

Почему мнение про слабый БП возникло? потому, что просаживается U при накрытых выходных... и на питание преда и автоматики уже не хватает... от панелька и мигает...

Oidar · #14

Подключите через амперметр, много интересного увидите. ПоделИтесь.

alexsan · #15

дед Палыч писал(а):
Влад007 писал(а):Да нагрузку на выход не подключал! Выходники греются! Но щелкает реверс (туда-сюда), Мигает панелька. как будто питание то отключают, то подключают)))
Почему мнение про слабый БП возникло? потому, что просаживается U при накрытых выходных... и на питание преда и автоматики уже не хватает... от панелька и мигает...

концы сгоревшие

пришелец · #16

Есть микросхемы - мостовые усилители мощности, применяемые в автомагнитолах, которые греются без нагрузки и сигнала на входе.
Усилители мощности конечно нужно проверить, можно померив ток потребления или подключив динамики, в режиме "радио " послушать.
То, что щёлкает лентопротягом, вероятно не хватает мощности блока питания, в лпм есть электромагнит, ему то и не хватает напряжения, для удержания якоря.

alexsan · #17

вот даташет вhtml.alldatasheet.com/html-pdf/31466/TOSHIBA/TA8238K/246/1/TA8238K.htmlыхода

Mike107 · #18

Влад007 писал(а):Подключаю на точку В+ +12 вольт, минусом питания цепляю на шаси. В момент касания минуса об шаси идет искра.

И можно спалить выход.
Не зря провод минуса не висит на корпусе. Посмотрите.

alexsan писал(а):концы сгоревшие

Ну вот. значит все-таки спалили. Чудес не бывает.

Электрон · #19

А точно Pioneer?
Его очень часто подделывали.
ИМС УМ у родного на ХХ грется не должны.
Если они выгорели, работать всё равно магнитола будет, без звука конечно.
А вот моргание это точно просадка напряжения,нужен БП 12 вольт не меньше 1,5 ампера и землю нужно дать на разьём, хотя и на корпус должно работать.
Но если включали "тыкая" проводами в разьём, то могла выгореть печать по "земляному" проводу.
Разберите магнитолу и отключите ЛПМ, радио и без него работать будет, а потребления меньше.
И дайте фото пациэнта со снятой крышкой.

Влад007 · #20

Электрон писал(а):А точно Pioneer?
Его очень часто подделывали.
ИМС УМ у родного на ХХ грется не должны.
Если они выгорели, работать всё равно магнитола будет, без звука конечно.
А вот моргание это точно просадка напряжения,нужен БП 12 вольт не меньше 1,5 ампера и землю нужно дать на разьём, хотя и на корпус должно работать.
Но если включали "тыкая" проводами в разьём, то могла выгореть печать по "земляному" проводу.
Разберите магнитолу и отключите ЛПМ, радио и без него работать будет, а потребления меньше.
И дайте фото пациэнта со снятой крышкой.

Люди! Давайте по порядку! Да мысль со слабым блоком питания, мне тож кажется. Я использовал стабилизированный на Кренке 15 вольт. Плюс воткнул на фото показанно куда, проводами: минус кинул на шасси. Есть мысля взять БП для точки "В+" отдельно 12 вольт и на ААС тож отдельно Даю фото!

Влад007 · #21

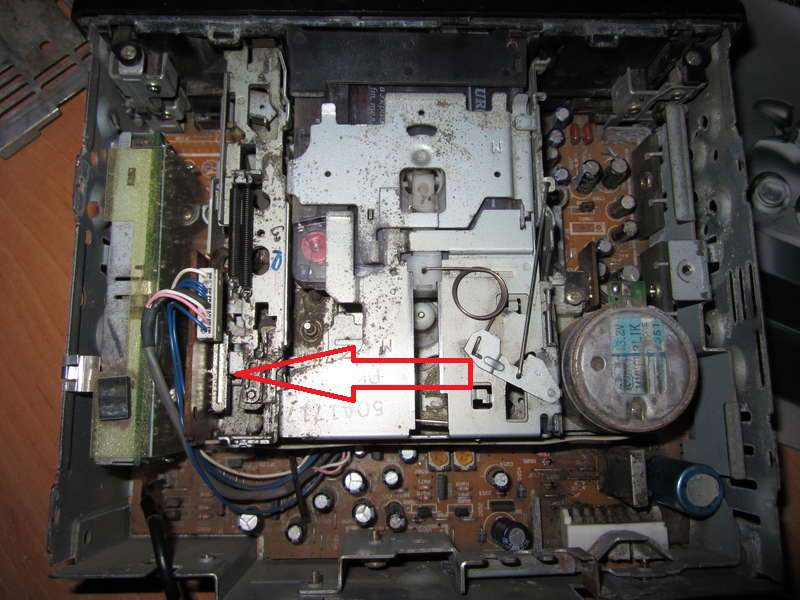

Взял какой то советский выпрямитель ТСН-чё то там. Включил! Разница с моим: перестала мигать подсветка панели! А роликами по прежнему клацает с одного на второй. Перемотка в обе стороны исправно работает!

дед Палыч · #22

Влад007
Посмотрите контакты этого переключателя.
И вобче НОМАЛЬНО ли он переключатца

дед Палыч · #23

А-а-а-а... под подкассетниками есть пара светодиод-датчик - почистить!

Влад007 · #24

дед Палыч писал(а):А-а-а-а... под подкассетниками есть пара светодиод-датчик - почистить!

А где именно они находятся?

дед Палыч · #25

Влад007 писал(а):А где именно они находятся?

Снизу ЛПМ есть плата, её аккуратно нужно снять, запомнив все ньюансы и на этой \кажисть, давно это было\ они и стоять... чёрненькие такие масенькие квандратики...

Против обОих! И заодно отражаюшшие пластинки тоже протереть, которы на подкассетниках снизу... На их пакость маслянистая скопляецца и мешает ОТРАЖАТЬ...

Влад007 · #26

дед Палыч писал(а):
Влад007 писал(а):А где именно они находятся?
Снизу ЛПМ есть плата, её аккуратно нужно снять, запомнив все ньюансы и на этой \кажисть, давно это было\ они и стоять... чёрненькие такие масенькие квандратики...
Против обОих! И заодно отражаюшшие пластинки тоже протереть, которы на подкассетниках снизу... На их пакость маслянистая скопляецца и мешает ОТРАЖАТЬ...

Скажи, пасик правильно одет? И покажи на фото где они!

дед Палыч · #27

Влад007 писал(а):Скажи, пасик правильно одет?

Да вроде правильно...

Влад007 писал(а): И покажи на фото где они!

Влад, извини... этот кажисть лпм попроще... тут не помню, как автостоп.
Посмотри внимательно: когда кассета заедет, головка ПОЛНОСТЬЮ входит к прижиму
в углубление? Может она де упирается от и перекидывает туда-сюда...

Электрон · #28

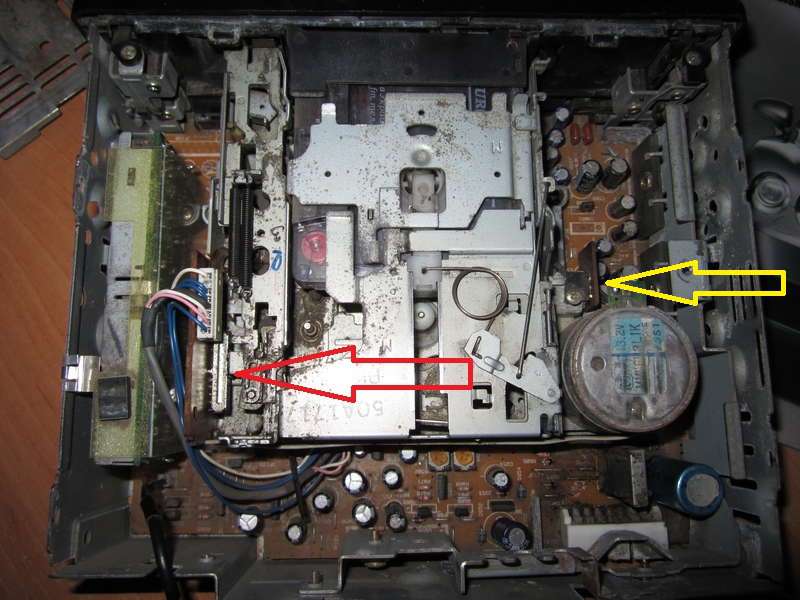

Судя по фото.

Отсутствуют провода к переключателю cass-in, т.е. датчику вставленной кассеты, он рядом с мотором. Стрелкой отмечен переключатель головки, он никак не влияет на моторчик.
И воспроизведение будет работать только при вставленной кассете или опущенном кассетоприёмнике.

дед Палыч · #29

Электрон писал(а):Отсутствуют провода к переключателю cass-in, т.е. датчику вставленной кассеты, он рядом с мотором.

ЕС!

Ы · #30

Так забавно наблюдать за лечением зубов по телефону...

дед Палыч · #31

Ы писал(а):Так забавно наблюдать за лечением зубов по телефону...

А шо? А вдруг?

Электрон · #32

Ы писал(а):
Так забавно наблюдать за лечением зубов по телефону...

Аборт по телефону.(с)

Форумы ремонтников доказывают что это возможно.

Забавно другое.
Гугль легко ищет все решения по аппаратуре 80-90 годов, но регулярно такие темы поднимаются.

PROF61 · #33

Выкинуть это гавно нафиг ! Или выкинуть из него лентопротяг и использовать как усилитель. Кому сейчас АВТОаудио кассетное нужно ?

дед Палыч · #34

PROF61 писал(а):Кому сейчас АВТОаудио кассетное нужно ?

Влад007

ну и нам тут сидящим... причину найти тоже есть интерес...

kvv12 · #35

Влад007 писал(а):Скажи, пасик правильно одет?

почти правильно

Надо надеть так,чтоб не было перекрута пассика - грани пассика должны идти ровно,а не спиралью.

kivan74 · #36

Mike107 писал(а):
Влад007 писал(а):Подключаю на точку В+ +12 вольт, минусом питания цепляю на шаси. В момент касания минуса об шаси идет искра.
И можно спалить выход.
Не зря провод минуса не висит на корпусе. Посмотрите.

Не,не висят.Он к нему припаян наглухо.

Влад007 · #37

дед Палыч писал(а):
Ы писал(а):Так забавно наблюдать за лечением зубов по телефону...
А шо? А вдруг?

Продолжаем эпопею лечения зубов по телефону!
1. Поменял пасик, реверс щелкает, но теперь не всегда...
2.Подключил нагрузку: магнитола 4-х канальная, подключил один динамик. И звука нет вообще!!! Не от кассетника ни от радио в динамике глухо.
3. Методом осмотра платы, было выявлено очень много "холодной пайки": Пропаял, результат не изменился.
4. Пальце тыкаю в какой то кондер в УМ "1мкф 50В" в динамике слышно фон. Значить можно сделать вывод, что УМ - ЖИВ!
5. Что делать? Может, пробовать электролиты менять? Где там может сигнал пропадать?

дед Палыч · #38

Влад007 писал(а):5. Что делать? Может, пробовать электролиты менять? Где там может сигнал пропадать?

Коротко случай из жизни...
Попал как то мне приёмник с Фолькса... просто один приёмник. Так от он работал-работал и периодически пропадал сигнал... где - непонятно. Начал пропаивать, потому что пошевелив плату в отдельном положении звук появлялся... пропаял ВСЁ... заработал. Но через некоторое время снова пропал звук... Злости моей не было пределу... но и интерес был огромный. Вооружившись снова линзами на глаза и лампой осветительной, просидел часа пол-тора я нашёл таки ТУ пайку, которая не контачила... А ведь перед этим я думал, что пропаял всё...

Наверное надо начать с питания на УМе, и потом постепено переходить и к радио и ЛПМ...
а то ить так бросаться во всё тяжкое... как можно советовать, когда не знаешь чего вы там меряете и чего видите...

Самый ! · #39

ВСЁ разобрать, промыть (плату тоже), смазать (ЛПМ). Ибо скользящий от грязи пассик не толкает переключатель, зависший неизвестно где- звука и не будет (например),+ часты трещины у нагревающихся элементов- УНЧ и стабы питания, обрывы дорожек у входов-выходов. Если приёмный узел останавливается с трудом пальцем- чистить фетры и магнитофон- подделка, ибо "фирменный"- вечный в этом смысле.
Ранее правильно указали: корпус и земля на разъёме- РАЗНЫЕ могут быть. Питания минимум два. Источник питания не менее 1,5 Ампер.
Сгоревшие оконечники, как правило, уже не греются. Если греются просто так- возбуд, грязь или обрыв земли, например.
Если это "нормальный" Пионер- в нём НИЧЕГО нем дохнет, даже пассик. Их там м.б. два. Длинный на привод ленты, короткий- только на реверс. Или шестерёнка на реверс. Само не дохнет, во всяком случае.
Часть проводов или разъёмов может отсутсвовать, ибо этот ЛПМ шёл в десятки моделей, и не только Панасоника.
Удачи.

kivan74 · #40

Многие магнитолы,если отключить шлейф ЛПМ от платы,автоматом переключаются на приемник.
Ссылка на мануал http://elektrotanya.com/pioneer_ke-2900 ... nload.html

Nonrochka · #41

Может кто в курсе, как в режиме ради включить моно режим?
