ДедФеном писал(а): ↑

03 май 2023, 16:01

А зачем верньер переделывать ?

Переделка верньерки заключается в установке всего лишь одного дополнительного обводного колёсика и удлинения тросика , чтобы одновременно перестраивать основной УКВ-1 и дополнительный блок УКВ-2.

ДедФеном писал(а): ↑

03 май 2023, 16:01

Поясните в чём переделка ?

Это не переделка, а модернизация Океана -209.

Шульга писал(а): ↑

03 май 2023, 10:24

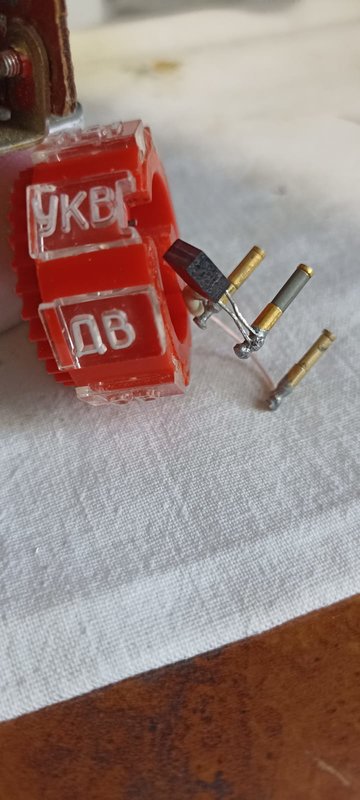

На точильном круге довёл плоские светодиоды до нужной толщины, склеил их вместе, закрасил в чёрный цвет, чтобы не светили куда не надо

Я подобное со светодиодами делаю, но не окрашиваю, а одеваю термоусадку. И круглые и плоские светодиоды. Если оставить кончик термоусадки, то будет или маленькая точка, или узкая черта.

Мне термоусадку напяливать не было смысла, т.к. она опять увеличила бы размеры моего индикатора, у которого своё место посадки очень ограниченное.

Шульга писал(а): ↑

03 май 2023, 16:22

дополнительный блок УКВ-2.

Смотрел , смотрел , но так и не увидел где он там , только шкив вижу дополнительный.

В верхнем правом углу

Так их два одинаковых ? А я думал самодельное что-то на импортной микросхеме с выходом по НЧ. Теперь понятно.

А как реализовано переключение диапазонов УКВ ?

Триггер с сенсорным управлением. Чтобы без лишних кнопок.

Sulphur писал(а): ↑

29 апр 2023, 13:08

Астролимп.

Олимпастра

Шульга писал(а): ↑

04 май 2023, 04:38

Триггер с сенсорным управлением. Чтобы без лишних кнопок.

А каким образом переключается?)

Пока сенсорное управление, триггер переключает РЭС-22, но сейчас работаю над тем, чтобы убрать сенсор (ёмкостной) . А, будет,значит, так.
Включаю положение УКВ , - зажигается индикатор УКВ-1. При дальнейшем повороте барабана в любую сторону на один шаг и сразу же возврате назад , будет включаться УКВ-2. И так далее. При переходе на другие диапазоны и при отключении питания , остаётся тот поддиапазон УКВ, который был последним. Ещё хочу применить бистабильное реле, чтоб не было потребления от аккумулятора.

Поздравляю всех с Днём Радио!

Вот уж заколхозили так заколхозили... Установить что было подвергнуто модернизации возможности не предоставилось.

Asmodey писал(а): ↑

08 май 2023, 16:25

Установить что было подвергнуто модернизации возможности не предоставилось.

Корпус от осциллографа С1-5 (СИ-1) поздней модификации. При том покраска оригинальная - молотковая голубая.
Приходилось не раз ремонтировать.

Да, сейчас вижу что очень похоже С1-5. У меня такой был, но черный, потому и не признал сразу.

Шульга писал(а): ↑

07 май 2023, 13:06

Пока сенсорное управление, триггер переключает РЭС-22, но сейчас работаю над тем, чтобы убрать сенсор (ёмкостной) . А, будет,значит, так.
Включаю положение УКВ , - зажигается индикатор УКВ-1. При дальнейшем повороте барабана в любую сторону на один шаг и сразу же возврате назад , будет включаться УКВ-2. И так далее. При переходе на другие диапазоны и при отключении питания , остаётся тот поддиапазон УКВ, который был последним. Ещё хочу применить бистабильное реле, чтоб не было потребления от аккумулятора.

Поляризованное реле. Вродь так обзывается. Здорово))

OttoStirlitz писал(а): ↑

12 май 2023, 20:06

Поляризованное реле. Вродь так обзывается.

Поляризованное, двустабильное, бистабильное,- это одно и то же. Уже заказал на Али. По-моему это будет самым лучшим решением, можно будет отказаться от схемы триггера и просто обойтись герконами.

Шульга писал(а): ↑

13 май 2023, 18:14

OttoStirlitz писал(а): ↑

12 май 2023, 20:06

Поляризованное реле. Вродь так обзывается.

Поляризованное, двустабильное, бистабильное,- это одно и то же. Уже заказал на Али. По-моему это будет самым лучшим решением, можно будет отказаться от схемы триггера и просто обойтись герконами.

А схЭмка управления будет?
Канеш врядли повторю такой конструктив, но интересно глянуть

Не любое поляризованное реле - бистабильное. Если оно после отключения обмотки возвращается в среднее положение, оно поляризованное, но не бистабильное. А если "запоминает" - то бистабильное, оно же - "дистанционный переключатель".

twoporylyj писал(а): ↑

14 май 2023, 20:47

Не любое поляризованное реле - бистабильное. Если оно после отключения обмотки возвращается в среднее положение, оно поляризованное, но не бистабильное. А если "запоминает" - то бистабильное, оно же - "дистанционный переключатель".

Согласен. И он же - бистабильное импульсное реле

Нашел пару лет назад вот такие агрегаты:

НЧ - подвесы в труху. СЧ, ВЧ и терминал с кроссовером отсутствуют. Грили и корпус на 4 балла. Поискал я оригинальные запчасти, и.... решился на колхоз. Вот, что получилось:



Сеточки, накладки слепил из того, что было. ВЧ от коаксиальных автомобильных Mystery (валялись в гараже, убитые овальные НЧ, тоже с гаражной мусорки). Терминалы слепил из остатков корпусов TV и имеющихся обычных терминалов. Кроссоверы - думаю поставить эти:



В результате:

OttoStirlitz писал(а): ↑

14 май 2023, 04:32

А схЭмка управления будет?

Исходная схема, взята из интернета. Придётся немного доработать. Транзисторы точно заменю на маломощные.

Организация двух УКВ. Не думал, что кто-то еще этим заморочится. Думал,я один такой ненормальный .
У меня концепция - абсолютное сохранение оригинала, т.е можно выкинуть мои самоделки и аппарат внутренне не будет отличаться от других коллекционных экземпляров. Внешне - тоже, никаких дополнительных кнопок и прочего колхоза.
Первой была Рига 310. Но там еще позабористее - к двум УКВ там еще и два стереодекодера и блютуз, естественно, штатная схема полностью функциональна и внешне никакого колхоза в виде доп кнопок. По итогу, там УКВ1, УКВ2, ДВ, СВ, блютуз, магнитофон, ручное переключение стандартов стерео ПМ/ПТ. И всё это штатными кнопками без нарушения их функционала, кроме кнопки "таймер". Пришлось потрудиться, чтобы это всё организовать.
Ну и недавно Рига 104. Поначалу, я тоже думал туда просто пристроить еще один аналогичный блок УКВ. Боже, как же я ошибался . Оказалось, что в этом гробу места нет от слова совсем. Пришлось делать плату выверенных размеров и с крепежом морочиться. Результат меня удовлетворил. Переключение диапазонов - удержание кнопки подсветки на 5с.

Техно писал(а): ↑

15 май 2023, 14:46

Переключение диапазонов - удержание кнопки подсветки на 5с.

Новый владелец вряд-ли догадается об этом самостоятельно! А, как насчёт верньерного устройства?

Шульга писал(а): ↑

15 май 2023, 15:45

Новый владелец вряд-ли догадается об этом самостоятельно!

Так владелец - я. И новых пока не предполагается. Об вашей задумке с возвратно-поступательным движением барабана тоже никто не догадается.

Шульга писал(а): ↑

15 май 2023, 15:45

А, как насчёт верньерного устройства?

Нет необходимости в модернизации. Настройка напряжением что в родном блоке, что в моем, от одного резистора.

Техно писал(а): ↑

15 май 2023, 14:46

...
Ну и недавно Рига 104. Поначалу, я тоже думал туда просто пристроить еще один аналогичный блок УКВ. Боже, как же я ошибался . Оказалось, что в этом гробу места нет от слова совсем....

Родной УКВ разворачивается на 90 градусов, и выше четко влезает еще один. Делал дцать лет тому назад, может и до сих пор работает...

Shuare писал(а): ↑

15 май 2023, 16:13

Родной УКВ разворачивается на 90 градусов, и выше четко влезает еще один.

Техно писал(а): ↑

15 май 2023, 14:46

У меня концепция - абсолютное сохранение оригинала

То есть я даже отверстий нигде не сверлю. И паяльником нигде лишних касаний не делаю.

Тем более, что плату коммутатора всё равно пришлось бы мастырить аналогично.

Техно писал(а): ↑

15 май 2023, 16:13

Об вашей задумке с возвратно-поступательным движением барабана тоже никто не догадается.

В моём варианте есть световая индикация УКВ-1 и УКВ-2 . Когда другой пользователь заметил , что светится УКВ-1, задал мне вопрос , а где УКВ-2 ? И, не дожидаясь ответа, сам крутанул барабан и нашел ответ . Эксперимент удался. Это была моя жена Для включения первого или второго поддиапазона УКВ нет необходимости дожидаться характерного щелчка диапазонного барабана. Достаточно только начать поворот, а при этом уже загорается другая цифра индикатора УКВ, а значит и поддиапазон уже переключен! Как правило, в это время пользователь смотрит в окошечко диапазонов и всё сразу понимает.

Ну если допустить колхоз, то и я мог бы замутить индикацию. Хотя я бы в вашем случае не догадался, что светодиод справа - это цифра. Ну а с переключением проблем нет, все современные люди знают, что для включения чего-то надо кнопочку подержать. А кроме кнопки подсветки там держать нечего, остальные с фиксацией.

Техно писал(а): ↑

15 май 2023, 14:46

Ну и недавно Рига 104. Поначалу, я тоже думал туда просто пристроить еще один аналогичный блок УКВ. Боже, как же я ошибался . Оказалось, что в этом гробу места нет от слова совсем. Пришлось делать плату выверенных размеров и с крепежом морочиться. Результат меня удовлетворил.

Что-то не пойму на фото, где второй УКВ блок ?

Wladimir_TS писал(а): ↑

15 май 2023, 16:51

Что-то не пойму на фото, где второй УКВ блок ?

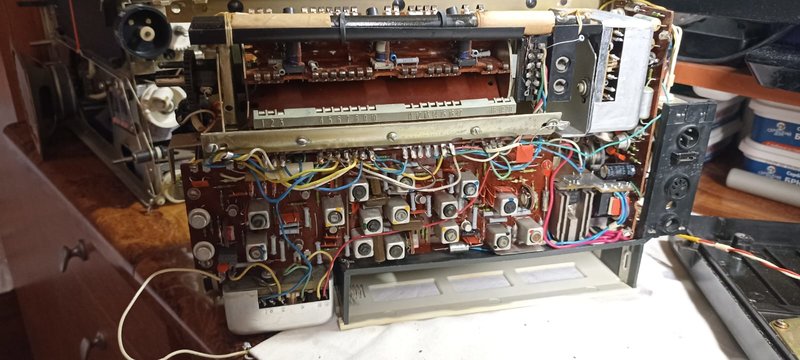

Г-образная плата. Там .

Что-то там элементов многовато - полностью альтернативный ЧМ тракт что-ли ? ВЧ часть без экрана ?

Да нет, просто там кроме УКВ части коммутаторы, фитльтры и прочее для реализации данной идеи. Переключение ж не кнопками или реле, а электронное.

Так где экран ВЧ части второго УКВ ? Ну или как ВЧ часть расположена - не очень понятно ?

Экран только сзади, со стороны печати. Горизонтальная часть - это всё вч часть. По подстроечникам и контурам можно догадаться.

Не так хорошо видно. Блок по аналогичной штатному схеме и работает без "верхнего" экрана ?

Схема абсолютно другая, на базе ТА7358.

Так-бы сразу и сказали То есть фактически альтернативный тракт. А ПЧ штатное приемника или тоже свое ? А то что-то присмотрелся - контуров немало. И картинка пропала. Что за странности...

Wladimir_TS, выход с платы подается на вход штатного усилителя ПЧ. Контуры - почти все РЧ, ПЧ только один, он в железе.

K_Oleg писал(а): ↑

15 май 2023, 11:21

ВЧ от коаксиальных автомобильных Mystery (валялись в гараже, убитые овальные НЧ, тоже с гаражной мусорки)

Дополню: СЧ пришлось купить - вот такие Faital Pro 3FE25 8om https://www.loudsound.ru/catalog/sredne ... pro_3fe25/

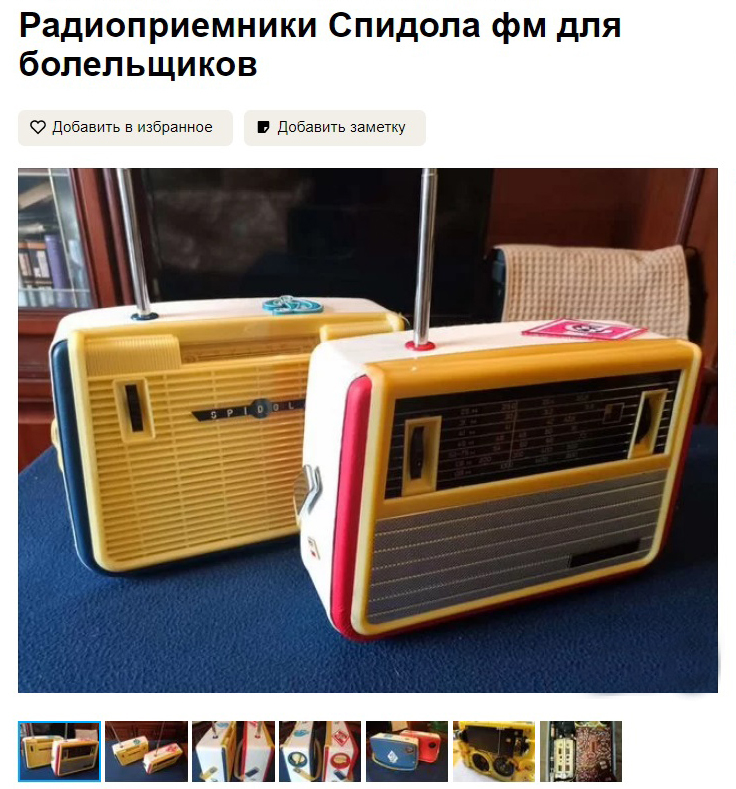

Найдено на просторах авиты. Динамиков много не бывает ))

Главное - винтажная замятость пыльников и покраска из баллончика.....ничего вы не понимаете в современной "искусстве"....

Просто,Шарп...

Неплохо,но звук у Веги 108 для меня непереносимый с юности,повезло купить это в Юном технике за 33 рубля.Хотя это чудо в наличии имеется без эпу.
