Ещё попался наборчик УНЧ :

Это тот же набор что и http://www.rw6ase.narod.ru/00/rk1/umnch20.html
только он уже " Старт 0058 " - Каневский завод " Магнит " 1988-ой год .

Если кому нужно - могу подарить (с учётом стоимости пересылки))

Новое пополнение - радиоконструктор "От простого к сложному" ("4 варианта") в коробке раннего дизайна с корпусом "Jūra".
















Инструкции не было.

Даты на деталях: конденсаторы 1971 г., транзисторы - 1977 г.

Ранний набор в рекламе в числе других радиоконструкторов.



Ранний набор показывал здесь: https://vk.com/away.php?to=https%3A%2F% ... 23p2025371.

В отличие от раннего набора, в комплекте этого радиоконструктора динамик, трансформаторы и КПЕ Куйбышевского приборостроительного завода (использовались также в конструкторах "Забава", "Сверчок", "Зорька", "Марс"). Ранний набор укомплектован динамиком 0,1 ГД-6 и КПЕ КПТМ. В трансформаторах Куйбышевского завода отвод от середины вторичной обмотки согласующего трансформатора и первичной обмотки выходного трансформатора идёт на крайний вывод.


Куйбышевский КПЕ и КПТМ.


Куйбышевский КПЕ и КПТМ.

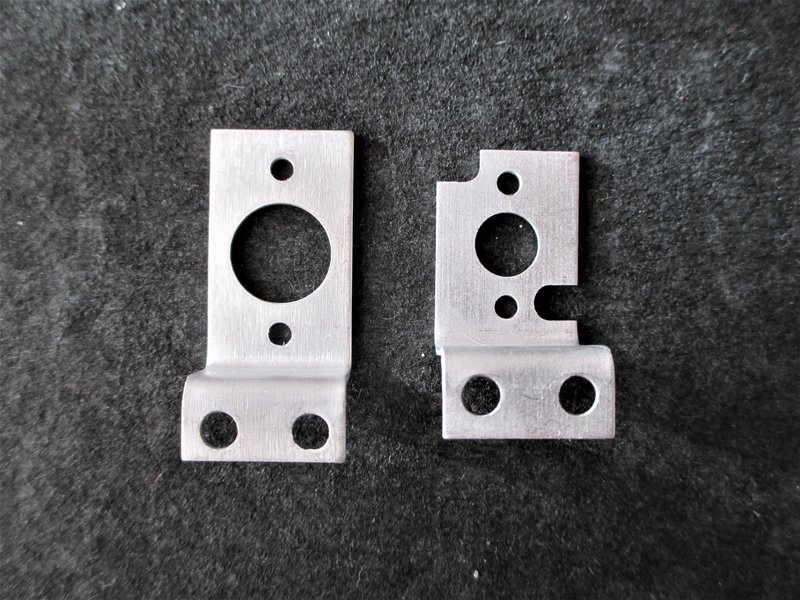

Соответственно отличаются кронштейны для крепления.


Соответственно отличаются кронштейны для крепления.

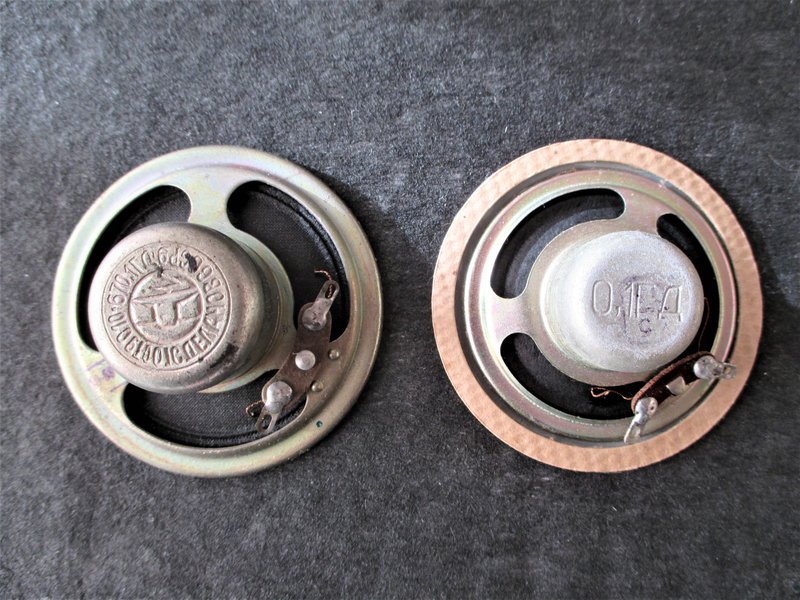

Динамики 0,1 ГД-6 и 0,1 ГД.


Динамики 0,1 ГД-6 и 0,1 ГД.


Трансформаторы от раннего набора и Куйбышевского завода.


Трансформаторы от раннего набора и Куйбышевского завода.


Трансформаторы от раннего набора и Куйбышевского завода.

Отверстия на плате сделаны для раннего Куйбышевского трансформатора с выводами сбоку (второе изображение на последних трёх фото). Набор-же комплектуется трансформаторами, выпускавшимися позднее (третье изображение на последних трёх фото).





От раннего набора плата также отличается немного другим расположением отверстий для крепления КПЕ и к корпусу.

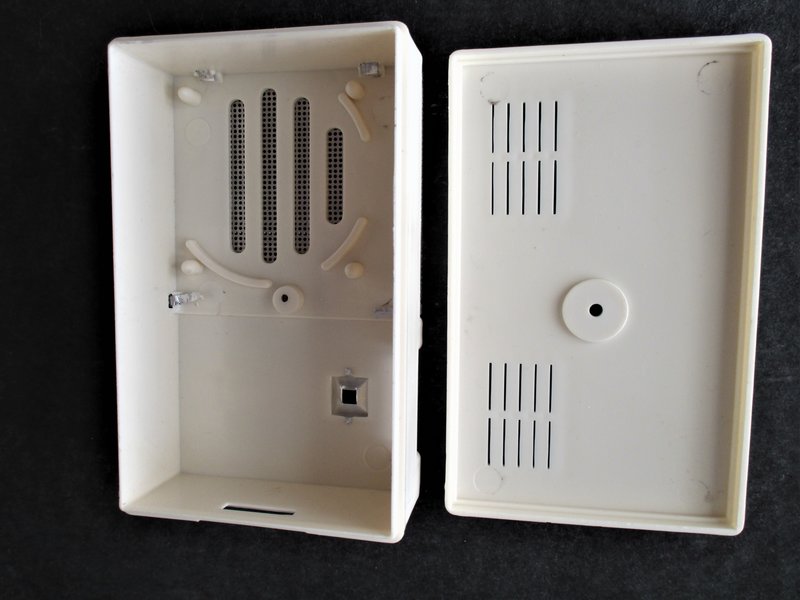

Почти одновременно с радиоконструктором "От простого к сложному" ("4 варианта") приобрёл 4 корпуса, платы и динамики от этих наборов.



2 корпуса оказались практически полностью укомплектованы - с антенной, динамиком, КПЕ с кронштейном и ручкой настройки.

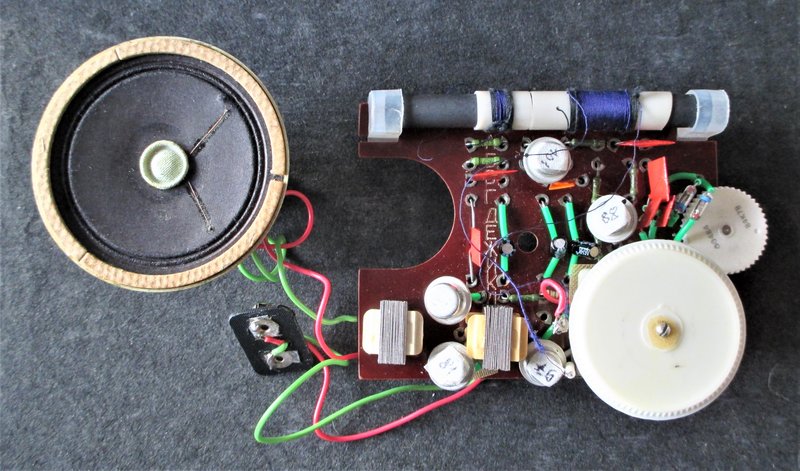

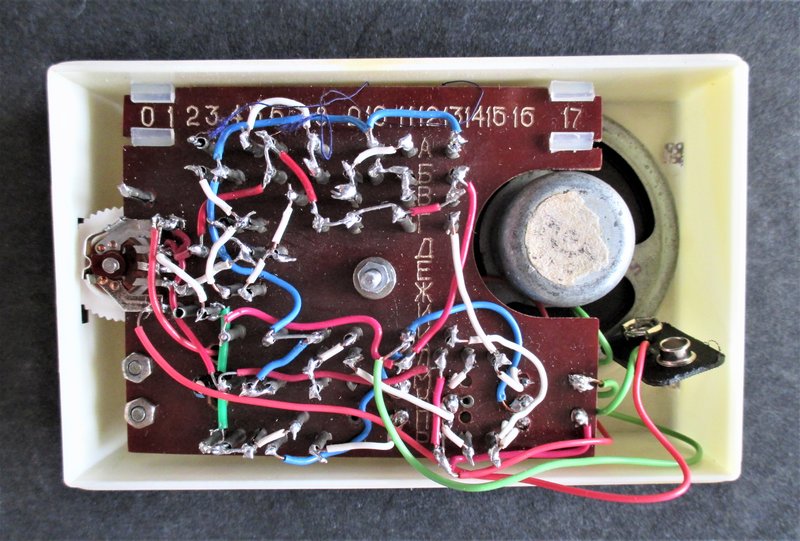

В корпусе "Jūra" собрал радиоприёмник по схеме Вариант №4 с УНЧ с двухтактным выходом.




















Схема варианта № 4 совпадает со схемой Транзисторного приёмника начинающего В. Васильева, опубликованной в журнале "Радио" №1 1966 г.



Схема Вариант №4 из инструкции, найденной в сети. Имеется опечатка - "Вариант 3 Схема приёмника прямого усиления с однотактным выходом" вместо "Вариант 4 Схема приёмника прямого усиления с двухтактным выходом"

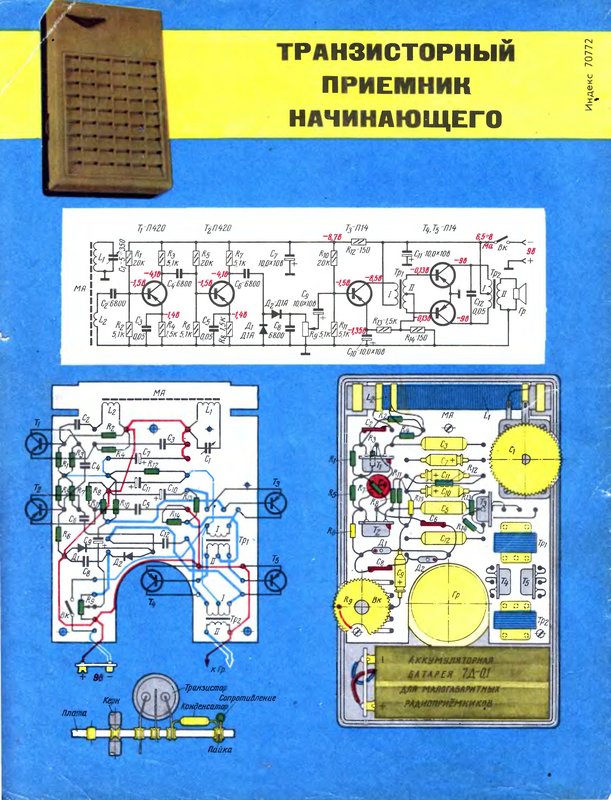

Рис. 1 на 4-й странице обложки журнала "Радио" №1 1966 г.

Согласующий и выходной трансформаторы использовал от р/п "Юность". Для их установки сделал дополнительные отверстия в плате (в предыдущем посте писал, что отверстия в плате позднего набора рассчитаны на ранние Куйбышевские трансформаторы).

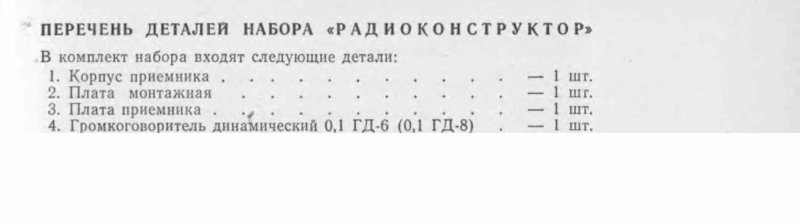

Динамик поставил 0,1 ГД-6, показалось, он звучит лучше 0,1 ГД. В инструкции, найденной в сети, видно, что наборы также комплектовались и динамиками 0,1 ГД-6.



Схема оказалась склонной к самовозбуждению, устранить которое до конца не получилось.

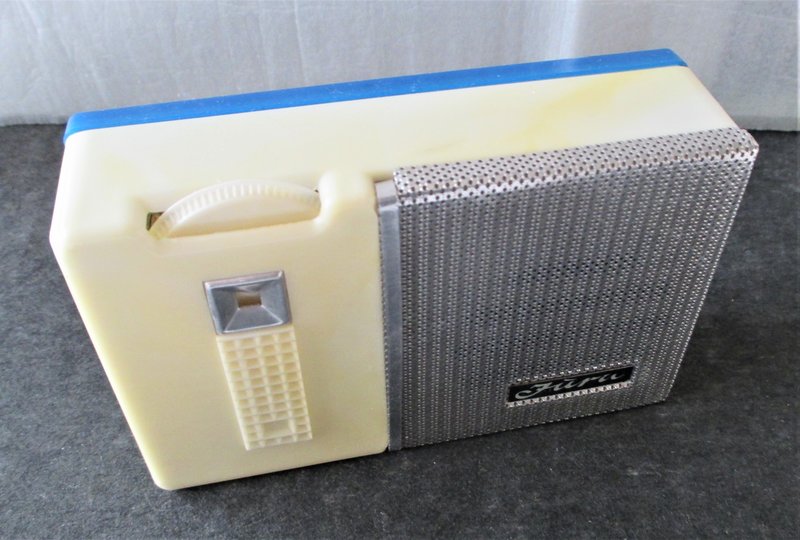

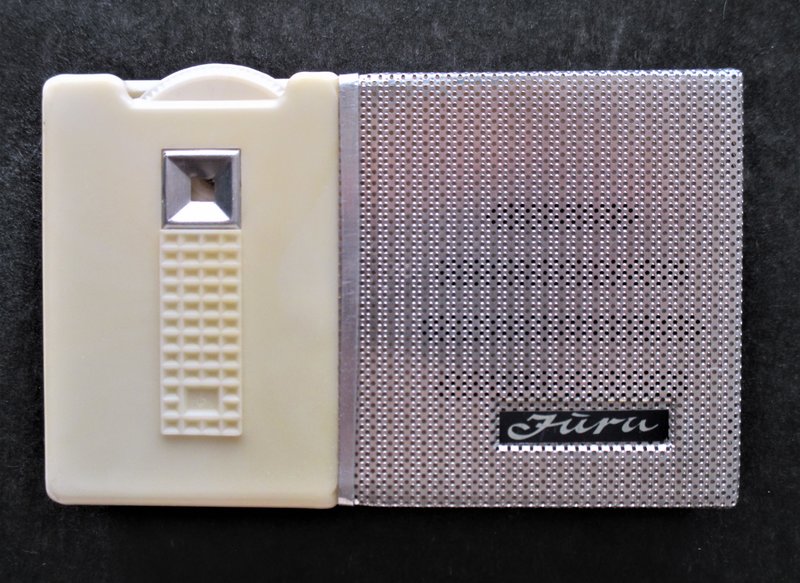

Зато теперь в коллекции есть радиоприёмник "Jūra".

vic07 писал(а): ↑

05 дек 2021, 12:56

Схема оказалась склонной к самовозбуждению, устранить которое до конца не получилось.

Это очень странно... Как Вам удалось эту схему "самовозбудить" даже и предположить не берусь...

Владимир, однако при настройке на станцию свистит!Затем после поворотов ручки настройки свист уходит и появляется более-менее устойчивый сигнал.

2vlad писал(а): ↑

05 дек 2021, 13:38

vic07 писал(а): ↑

05 дек 2021, 12:56

Схема оказалась склонной к самовозбуждению, устранить которое до конца не получилось.

Это очень странно... Как Вам удалось эту схему "самовозбудить" даже и предположить не берусь...

Интересный набор. Но плата - это, конечно, нечто... Почему бы было не сделать просто пистоны?
А откуда реклама радиоконструкторов?

vitsserg писал(а): ↑

05 дек 2021, 19:54

Но плата - это, конечно, нечто... Почему бы было не сделать просто пистоны?

Я тоже обратил внимание на плату! Как-то замысловато выглядит... Вот если бы мне она такая попалась в соответствующее время, то не задумываясь пооткусывал бы длинные торчащие фиговины и простучал бы с керном и молоточком на наковаленке то, что от них осталось так, чтобы было похоже на пистоны!

У меня примерно та же мысль была... А ещё серый налёт на этих пистонах. С трудом представляю, как vic07 делал монтаж приёмника...

Рекламу нашёл в сети на сайте известного дизайнера, источник не указан. Судя по стилю, похоже это из журнала "Новые товары".

vitsserg писал(а): ↑

05 дек 2021, 19:54

А откуда реклама радиоконструкторов?

vic07, а ещё был вопрос про пайку деталей к ужасным стойкам-пистонам... По фото трудно оценить как оно на самом деле... Припаялись к ним выводы деталек или "примазаны/прилеплены"?

vitsserg писал(а): ↑

05 дек 2021, 19:54

Интересный набор. Но плата - это, конечно, нечто... Почему бы было не сделать просто пистоны?

2vlad писал(а): ↑

05 дек 2021, 20:07

Я тоже обратил внимание на плату! Как-то замысловато выглядит... Вот если бы мне она такая попалась в соответствующее время, то не задумываясь пооткусывал бы длинные торчащие фиговины и простучал бы с керном и молоточком на наковаленке то, что от них осталось так, чтобы было похоже на пистоны!

vitsserg писал(а): ↑

05 дек 2021, 20:27

У меня примерно та же мысль была... А ещё серый налёт на этих пистонах. С трудом представляю, как vic07 делал монтаж приёмника...

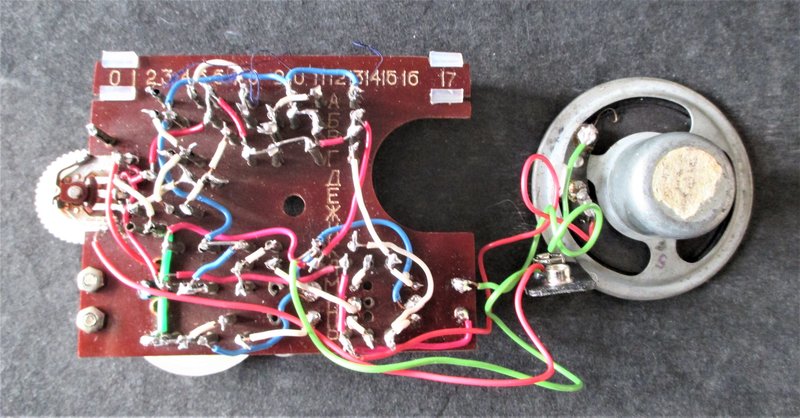

Я долго ломал голову, зачем сделали удлинённые пистоны со стороны монтажа. В инструкции об этом ни слова. И действительно, за прошедшее время пистоны сильно окислились.
В результате в местах пайки зачистил пистоны сверху снаружи шкуркой, а внутри круглым тонким надфилем. Контакты деталей загнул, а в отверстия пистонов вставил загнутые концы монтажных проводов (получились в виде буквы "П"), оголив изоляцию на 1-3 мм от пистона. Затем паял. Паялось конечно не совсем легко. Получились соединения с контактами деталей, монтажными проводами и пистонами. Соединения делал красным проводом плюс, синим минус, белым соединения между деталями, короткие соединения просто лужёным проводом.
Трудность ещё в том, что монтажной схемы в инструкции нет, есть нечёткое фото собранной платы. Поэтому работал по таблице соединения монтажных точек и принципиальной схеме.
Рисунок крепления переменного резистора в инструкции не совсем верный, также пришлось подумать, как его лучше расположить. Для жёсткого крепления вставил 2 заклёпки по краям и закрепил пайкой выводы выключателя.
Кронштейн КПЕ изогнут таким образом, что переменный конденсатор вплотную прилегает к плате, а он по высоте меньше КПТМ. Поэтому ручка настройки не совсем совпадает с отверстием в корпусе, плюс под ним расположены три резистора и выводы нескольких деталей. В результате немного поднял КПЕ над платой, вложив в винты соединения с платой втулки. Один электролит всё равно пришлось поставить со стороны монтажа.
Приёмник сразу не заработал правильно, т.е. работал, но почти не слышно. В результате проверки каскадов обнаружилось, что не работает второй каскад ВЧ. Проверил все его детали, пайки, заменил транзистор, не работает. После более тщательной проверки оказалось, что со стороны деталей замкнулись 2 сильно расклёпанных пистона.
Крепление платы к корпусу не совсем удачное, только на одной шпильке.

Но в результате радиоприёмник появился и даже что-то принимает.

2vlad писал(а): ↑

06 дек 2021, 00:05

vic07, а ещё был вопрос про пайку деталей к ужасным стойкам-пистонам... По фото трудно оценить как оно на самом деле... Припаялись к ним выводы деталек или "примазаны/прилеплены"?

Описал работу. Хорошо, что спаялись внутри пистонов выводы деталей и монтажных проводов, плюс по стенкам соединились с пистонами. Соединения держатся достаточно жёстко.
Конечно, с обычными пустотелыми заклёпками и даже просто штырьками пайка намного легче. Зачем это придумали непонятно.

vic07, спасибо за "отчёт о проделанной работе"! А разгадку применения "удлинённых пистонов-стоек" предлагаю оставить для любителей такого рода исследований/расследований!

Спасибо!

Всем привет .
Святой Николай мне под подушку положил нетронутый радиоконструктор "Юность" .
Я уже и не надеялся его где-то найти . А чудеса всё-таки бывают .

Интересно то , что в нём есть в комплекте транзисторы :

Год выпуска ( по радиодеталях ) - 1974 , цена 9 руб. 75 коп. .
Видать уже поздние наборы комплектовались транзисторами .

Радіодок Отличный набор, поздравляю!
Из моих наборов самый ранний набор 1969 года и тоже уже с транзисторами. Стоил 12 руб.
Набор 1974 года интересен тем, что в нём уже используется КПЕ КП-180 и ручка настройки чёрного цвета (позже ими комплектовались "Юность КП-101").

Получил и я подарок на Новый год: 2 редких радиоконструктора – Юность КП-101 с корпусом серого цвета и Мальчиш на 6-ти кремниевых транзисторах и 3-х диодах.

Юность КП-101 с корпусом серого цвета.

В корпусе серого цвета собирал радиоприёмник FM. Радиоконструктор с корпусом чёрного цвета у меня есть. И вот теперь имею набор с серым корпусом.

Даты на деталях 1980-83 гг. На плате - октябрь1984 г.

Мальчиш на 6-ти кремниевых транзисторах и 3-х диодах.

Набор на 7-ми транзисторах у меня есть, они и продаются, в основном. Радиоконструктор Мальчиш на 6-ти транзисторах давно искал, и вот наконец встретил в полной комплектации.

Дата выпуска 28 сентября 1990 г.

На последнем фото сравнение схем наборов на 7-ми и 6-ти транзисторах.

Отличный подарок!

А я помню на германиевых собирал Мальчиш, с трансформаторами...

Радіодок, Добрый день. А можете инструкцию и схему выложить тут от конструктора старт 0061. В интернете нашёл только в плохом качестве. Буду премного Вам благодарен. Прикупил на днях такой наборчик, но без документации.

Первым был ламповый на 6Ж1П и 6П1П, 0-V-2. Его уже как то обсуждали, на алюминиевом шасси с ферровариометром. Следующим, "Электрон-М", а затем " Юность" в черном корпусе. точь как #970.
А вот насчет "Малыш" на 6 или 7 транзисторах, при случае посмотрю, поскольку их несколько и я никогда не обращал внимания на колличество транзисторов.

Андрей777, Сделаю .
Для сканов инструкции придётся распечатать набор .

Радіодок, кто ищет, тот всегда найдёт. Ютуб наше всё. Нашёл всё-таки приличную схему от Старт 0061:
https://ibb.co/bHVAAb
Но от скана инструкции тоже не откажусь. Заранее спасибо!!!

Попался набор для сборки УНЧ. Не помню, проскакивали такие тут, или было это давно.









К набору прилагается подробная инструкция. Питание 12 В. Номинальная мощность 1 Вт. Коэфф. гармоник на номинале -3% Диапазон рабочих частот: 80 - 12500 Гц.
Плата сделана с виду добротно. Пайки качественные. В инструкция, предлагает из двух УНЧ собрать стерео вариант.

Андрей777, Инструкция Старт 0061 :

Продолжение :

Андрей777, Старался максимально подробно сделать Пользуйтесь на здоровье

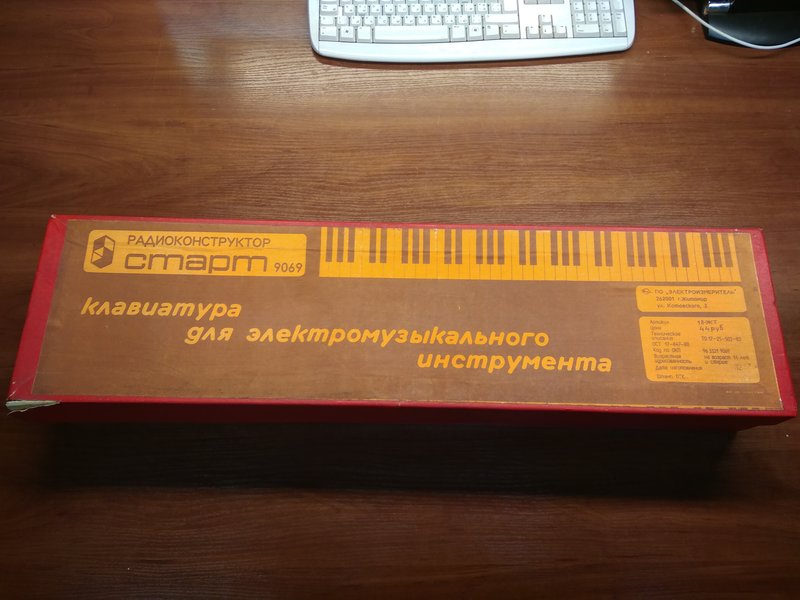

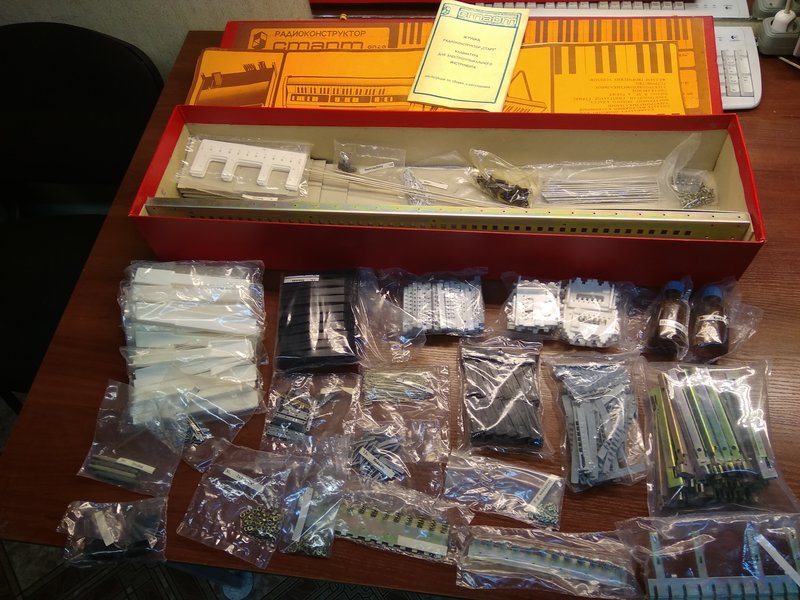

Мне вчера удалось приобрести набор Старт 9069 " Клавиатура для электро музыкального инструмента :





Ну и размерчики !
Не даром он считается самым большим радиоконструктором в то время
Полный комплект .
Позже выложу скан инструкции .

Радіодок, Огромнейшее Вам спасибо за подробнейшую инструкцию!!! Позже выложу в этой теме фото несобранных конструкторов, которых нет на этом сайте.

Радіодок писал(а): ↑

29 янв 2022, 01:21

Мне вчера удалось приобрести набор Старт 9069 " Клавиатура для электро музыкального инструмента :

Сегодня наткнулся на "набор транзисторов для детского электромузыкального инструмента" (ПО Планета, Новгород).
Интересно, с Вашим как-то связан?

Shuare писал(а): ↑

16 фев 2022, 13:13

Сегодня наткнулся на "набор транзисторов для детского электромузыкального инструмента" (ПО Планета, Новгород).
Интересно, с Вашим как-то связан?

Эээ я видел старт в сборе - там под кажной клавишей контактура такая что на хаммонд хватит гармоники включать . Ничо детского там нет . Детский это тот же фаэми где клавиши непосредственно контачат приготовились !! ( Задорнов) с выводами подстроечных резисторов впаянных плату и загнутых !!!

Славентий Ну хоть бы инструкцию внятно отсканируйте.

oldmao, разве в сети нет скана? Набор запечатан , нет желания его открывать.Судя по лого, выпускался в Запорожье на Гамме.

Славентий писал(а): ↑

22 фев 2022, 22:16

Нетронутый набор "Электрон-М". Жалко не видно какой КПЕ - заводской или КПК-2. Собирал оба варианта. Удачная схема для детского радиоконструктора - работает сразу и не требует почти никакой настройки.

Уважаемые, (если я ничего не путаю), объясните в 2-х словах, почему усилители (или приёмники) с трансформаторами лучше, чем без них?
Может детский вопрос, но сильно не ругайте

Трансформаторы - это наследие первых лет транзисторной схемотехники. Когда общедоступными были транзисторы одной проводимости p-n-p. На них сделать двухтактный УНЧ без трансформаторов невозможно. Точнее, возможно (Джон Линсли Худ не даст соврать), но КПД менее 40% - не для батарейных приёмников.
Вот как раз классический УНЧ с двумя трансформаторами - самый экономичный по питанию.

Радіодок писал(а): ↑

24 фев 2022, 13:41

Колеги , единомышленники !
Украина в огне !
Подожгла её ракетами Росийская федерация !
Мирные города полыхают !
Руские солдаты идут к нам с оружием .
Я Украинец !
Я иду защищать свою Родину !
Здесь моя семья и могилы моих предков !

Любезный, не нужно тут политики
Вас никто не держит, а мне горько видеть войну братских народов

Правильно, не нужно никакой политики, у нас всё хорошо, а будет ещё лучше.

Не поленился и просмотрел все 20 страниц темы.Оказалось что о наборе Олимп это стерео усилитель ни слово не упоминалось.Не ужели никто не собирал этот набор.В журнале Радио было подробное описание и схема этого набора.

У меня в архиве есть только пара фотографий "Олимп-1" (УМ). Не мои, с какого-то сайта. В коробке - один канал. "Живьём" никогда не видел.
