"Днепр 11"

[Patapuff]

Здравствуйте, Дамы и Господа!
Надеюсь, я ещё не всем надоел своими... г-м-м-м... неумными вопросами.
Так вот, хотелось бы знать, имеет ли коллекционную ценность упомянутый магнитофон, на первый взгляд комплектный и без видимых больших повреждений. Сразу оговорюсь, что лично мне интересны только ламповые приёмники, поэтому оставлять его у себя намерений нет.
С уважением, Patapuff

[vitek.g]

Patapuff
Всё ламповое,кроме УЛПЦТ имеет ценность,ИМНО.Кстати,Вы не хотите его продать,правда мы далеко друг от друга.

[ViK]

имеет ли коллекционную ценность упомянутый магнитофон, на первый взгляд комплектный и без видимых больших повреждений.

Видел такой на молотке за 30 тыс. руб.в идеальном состоянии.Сейчас вот:
http://molotok.ru/item806221297_magnito ... pr_11.html
Мне посчастливилось взять за 500 р.До сих пор правда ни как не приведу в порядок.

[Cassidy]

Интересно, почём щас "Днепр-5"? Аутентичный до последнего болта, кроме кенотрона и смазки....

[Рождённый в СССР]

Всё ламповое,кроме УЛПЦТ имеет ценность

Почему кроме УЛПЦТ? Мне кажется это чудо тоже нужно сохранить для истории.

[Phlanger]

...в УЛПЦТ интересный широкополосник 3ГД-38, ещё более интересная пищаль 2ГД-36, роскошный силовик, выходной трансформатор тоже куда-то годится (звук там на 6П14П), ещё что-то было полезное... 6П45С тоже некоторые любят, в том числе триодом в однотакте , на 6Ф12П лепят MM-корректоры... вполне полезный тиливизер

[Cassidy]

роскошный силовик,

Если ТС-270. :super:
А если ТС-270А, то можно не разматывать, ибо алюминий. :-!

УЛПЦТ вообще штука редкая... Как "Неуловимый Джо"....

[Рождённый в СССР]

...в УЛПЦТ интересный широкополосник 3ГД-38, ещё более интересная пищаль 2ГД-36, роскошный силовик, выходной трансформатор тоже куда-то годится (звук там на 6П14П), ещё что-то было полезное... 6П45С тоже некоторые любят, в том числе триодом в однотакте , на 6Ф12П лепят MM-корректоры... вполне полезный тиливизер

Товарищи конструкторА! Из-за вас я уже и не надеюсь когда нибудь встретить телек 70х-й серии (с ГП5 который) Оставьте мне хотя-бы "любимые" прохожими кинескопы! А то сколько не нахожу телевизоры, во всех они или разбиты, или с расколотой колбой
А искать их новые геморно и дорого, тем-более что их уже давно не производят.

[LOKER]

Тэксьть... соратники... про Днепры... меня не забываем, то чего давно нет в Киеве, вполне может обитаться в других не менее приличных городах,
см. мою подпись, ниже!

[vitek.g]

Почему кроме УЛПЦТ?

Большой,тяжелый и неуклюжий

[Рождённый в СССР]

Большой,тяжелый и неуклюжий

Среднестатическую радиолу 40-х - 50-х гг выпуска, тоже, знаете-ли, без помошника далеко не утащишь.

[Sanych]

Patapuff

"Днепр 11"

. Если дело дойдёт до разборки "на молекулы", то прошу застолбить выходной трансформатор от УНЧ. Один имеется, нужен второй-для комплекта...

[Patapuff]

Для Sanych: если буду разбирать, выходник - Ваш.
С уважением, Patapuff

[Phlanger]

не надо разбирать, он хороший

если найти подходящего коллекционера (их есть, я сам видел), то предполагаю, что с вероятностью 90% удастся обменять сей Днепр далеко не на один выходной трансформатор

==============
чесслово, за всю жизнь не убил ни один УЛПЦТ
вот отремонтировал минимум три, один из них Вадику Степанцову
УНТ47, всякие там Рекорды- Рассветы 312-338 - да, было дело, угробил три штуки и даже полтора усилителя собрал, но это всё-таки совсем другое дело
==============
> Ищу:
> 1. Инструкцию по ремонту магнитофона Днепр-14

меня только что осенило, что в те времена мог действовать другой ГОСТ и не факт, что такая инструкция вообще входила в набор документации

[LOKER]

1. Инструкцию по ремонту магнитофона Днепр-14
меня только что осенило, что в те времена мог действовать другой ГОСТ и не факт, что такая инструкция вообще входила в набор документации

Инструкции пользователя видел, они конечно были расширенные и даже со списком деталей, но не то что нужно...

[Phlanger]

именно
схема и перечень элементов когда-то входили в руководство по эксплуатации, а вот инструкция по ремонту как отдельный документ... сначала неплохо бы уточнить её существование
ЕСКД в каком году приняли ? я не знаю
что действовало _до того_ и где это взять, чтобы по нему уточнить перечень бумаг, которыми положено было снабжать серийно выпускаемое бытовое оборудование - тоже без понятия
разве что дедов каких поискать, которые что-то помнят

[полупроводник]

Patapuff

"Днепр 11"

. Если дело дойдёт до разборки "на молекулы", то прошу застолбить выходной трансформатор от УНЧ. Один имеется, нужен второй-для комплекта...

Эх, у меня та же проблемма.
Несколько лет назад разобрал на молекулы "Днепр-11"
Оставил себе выходной транс.
С тайной мыслью - собрать ламповый УНЧ
Но больше мне так "Днепры-11" и не попадались.
Так и лежит этот транс в одиночестве.

[Patapuff]

Доброго всем времени!

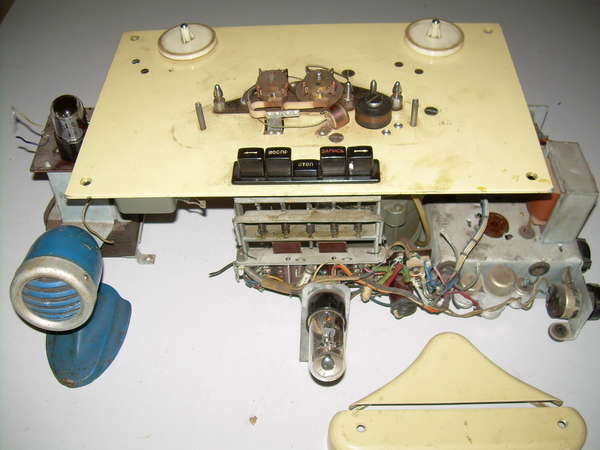

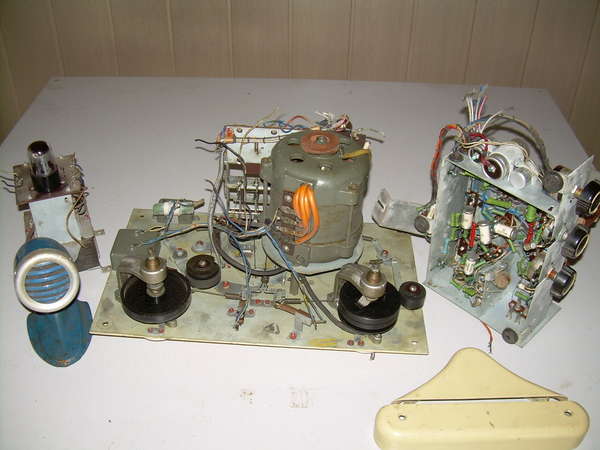

Вот, наконец, привёз пресловутый "Днепр 11" домой. Если бывший хозяин найдёт крышки блока головок - будет неплохой экземпляр. Всё остальное ремонтируется/реставрируется. Внутри всё комплектное и красивое, ЛПМ работает, усилитель работает, пытается воспроизводить записи. Жаль, плёнки дома уже лет 20 нет. Буду потихоньку определяться, что с ним дальше делать.
С уважением, Patapuff

[vitsserg]

Шикарный аппарат!

[DimOn]

а про красный ролик на 4-й фото можно поподробнее??
ИЗ ЧЕГО ОН И КАК ДОЛЖЕН СТОЯТЬ РЕАЛЬНО?

[Alexandr]

Сейчас порылся в старых справочниках по магнитофонам. Реально этого ролика не должно быть. Это уже чья-то доработка. Можно только догадываться о его назначении, причем прикрученном на винте, значит не вращающемся.

[Phlanger]

подозреваю, что это не ролик, а антифонная катушка
разработчики Днепров их любили
стоит правда в непонятном месте...

...точно, и на схеме она есть
http://rw6ase.narod.ru/d/dnepr/dnepr11kj.djvu
последовательно с универсальной головой

[Alexandr]

Phlanger, похоже Вы правы, к "ролику идут провода", а "гибкое" крепление позволяло искать лучшее положение катушки.

[Артём Михайлович Малышев]

Поздравляю!У меня такой же есть.Но у Вас и с шильдиком,и с инструкцией,и с задней крышкой (чего нет у меня.).Ни разу не находил аппаратов с родными паспортами.

[DimOn]

так а ближе к теме
почеру тот ролик красный? и для чего он?

[Patapuff]

Это действительно не ролик, а именно дроссель/катушка/магнитная головка непонятного назначения. Она явно заводского изготовления, но кронштейн, на которой она (он?) был укреплён, самодельный. Бывший хозяин в силу своего возраста не смог вспомнить, что это он делал двадцать пять лет назад. На прилагаемой схеме этот девайс не указан, провода припаяны параллельно стирающей головке.
С уважением, Patapuff

[Alexandr]

Как я полагаю, эта катушка, включенная последовательно с головкой, устанавливалась так, чтобы наведенная в ней ЭДС наводки была равна по амплитуде (уровню) и противофазна наводке на головку. Это обеспечивало компенсацию наводок (в основном - сетевых).

[Patapuff]

Кто ищет - тот всегда найдёт! Это действительно антифонная катушка, которая должна быть соединена последовательно с УГ. Такая же есть на "Днепре", торгующемся на "Молотке". Оказывается, к паспорту прилагается две схемы - отдельная без упомянутой катушки, и напечатанная на обороте кинематической схемы - с катушкой. Катушка упомянута в перечне комплектущих.
С уважением, Patapuff

[Digger]

Ну да, теперь при воспроизведении надо подобрать азимут и угол места антифонной катушки Кстати - она и впрямь работает)))))

[подводник]

Днепр 11 - хорошая машина.Очень надёжен. Один наш коллега летом подарил мне такой же. Привёл в порядок,Записал с пластинок и СД.музыку ретро и его времен и с удовольствием слушаю.Единственный его недостаток нестандартные пассики особенно по толщине ,тот что на подмотку трудно чем либо заменить. Когда приведёте в порядок,будет радовать. Про антифонную катушку уже объяснили.

[ЭРНЭСТ]

''Это тожэ днепр и тожэ скатушкой.

[ЭРНЭСТ]

[Phlanger]

девятый ?
в децтве у одноклассника был такой, в корпусе, с такими же ручками "от КВНа"
однодорожечный...
жуткая машина
под катушки №22 кажется
он ещё ленту "не в ту сторону" наматывал при воспроизведении

[ЭРНЭСТ]

Phlanger Нет .это Днепр 10 катушки 350мм ленту мотает в нормальную сторону.и звучит солитно для своего времени,а катушки были дюралевые не сохранились, жаль.

[Viktor]

имеет ли коллекционную ценность упомянутый магнитофон, на первый взгляд комплектный и без видимых больших повреждений.

Видел такой на молотке за 30 тыс. руб.в идеальном состоянии.Сейчас вот:
http://molotok.ru/item806221297_magnito ... pr_11.html
Мне посчастливилось взять за 500 р.До сих пор правда ни как не приведу в порядок.

не 30, а всего 3..

[подводник]

Phlanger Нет .это Днепр 10 ,а катушки были дюралевые не сохранились, жаль.

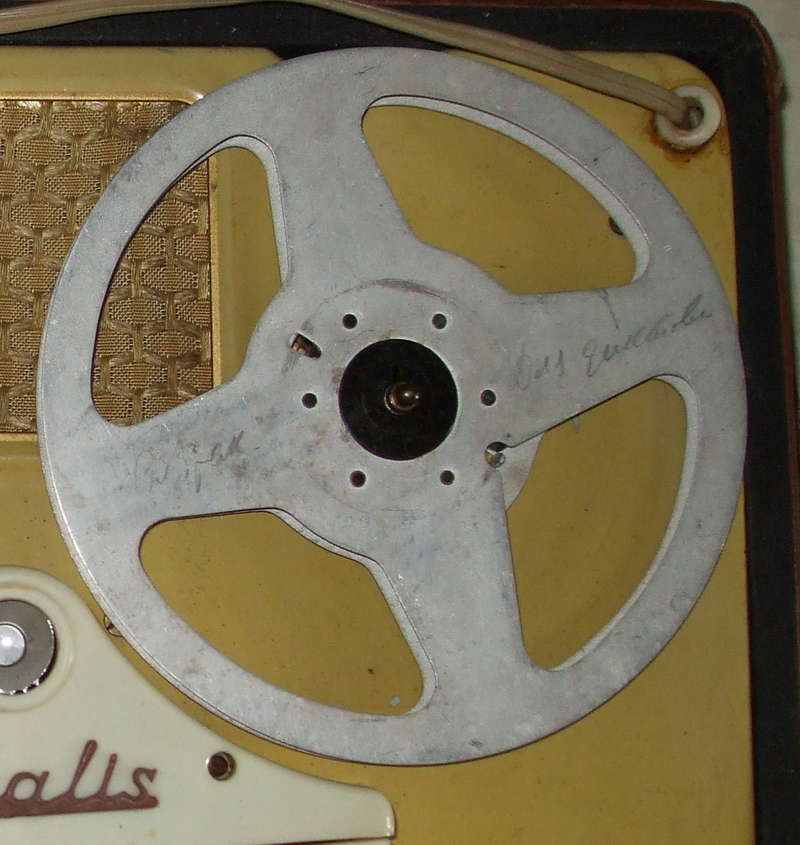

Такие?

[Alexandr]

ЭРНЭСТ
Такие катушки?

[Phlanger]

хехе
Спалис, ОднакО

[Alexandr]

Однако, да!

[ЭРНЭСТ]

Похожы,но середина чорный карболит,а обычайка крепится тремя спицами,но дюраль тонкая пружынная,и вечно цэпляла запленку,звук неописуемо---музыкальный.

[Masick]

Проблема большинства Д-11 - колотый пластик спереди. Тут не исключение, но хоть склеен и все куски на месте. Неплохой аппарат для своего времени: скорости 9 и 19, нормальный двухтактный УНЧ и приличные динамики. ЛПМ грубоват, детонация обычно бывает заметна на слух. Пассики легко делаются из ПВХ скакалки путём сваривания встык при помощи утюга.
Не редкий, самый распространённый из Днепров после Д-14 и Д-12. Я прау штук подобрал на свалках в Москве и на даче. Один из них работает, но большая часть из переднего пластика отсутствует. У другого ЛПМ в намного худшем состоянии, но пластик целый. Неизвестно, когда соберусь сделать из хлама один нормальный. В принципе, продал бы оба тысячи за две. В Москве.

[ViK]

не 30, а всего 3..

Я видел за 30 тыс. руб!!!
А кто подскажет подходит ли к нему плёнка,выпускавшаяся позже самого аппарата-в 70-е,80-е?Я просто не специалист...И что делать с головками?Они ведь старые.Можно ли ими нормально пользоваться и где найти новые?

[Phlanger]

лента ему "адназначна" нужна 55 микрон - вроде А4620, Орво тип-104 и т.п.
старая ацетатная лента - хрупкая, тонкая 37 микрон "бытовая" лавсановая в нём скорее всего растянется
вот с головами конечно засада...

[ViK]

Phlanger,а из этого добра что-нибудь подойдёт?
http://fremus.narod.ru/type0.html

[Masick]

Если отрегулировать механизм, можно и тонкой лентой пользоваться. Растягиваться она может только в моменты включения перемотки (там это происходит путём перекидывания пассиков при помощи вилок - жуткая конструкция. Про головки можно не париться: от времени они не портятся ни капли, рассчитаны на крупный наждак (лента типа 2), потому их ресурса хватит для того, чтобы пережить не одного владельца .

[ViK]

Masick,сенк!!!

[Mitriy]

Доброго времени суток.
Недавно обзавёлся сим аппаратом. Кто может, подскажите диаметры пассиков.

[Phlanger]

Если на глаз, то миллиметра так четыре. Толстенькие.

[Mitriy]

Я имел ввиду диаметр "кольца".

[Phlanger]

если вам нужно узнать длину пассика, то она меряется верёвкой. В магнитофоне, а не в интернетах.
