Встраиваем блютуз ЦАП в стереоусилитель.

[Котельщик]

Всем здравствуйте !

Опять еле нашёл кнопку "Создать тему" )))
А самое главное тему по теме не нашёл

А тема такая : Есть в наличии усилитель Лорта 202, и захотел модернизировать его путём установки в него блютуз ЦАП.
И тут вопросы товарищи :
1) Как это сделать схемотехнически именно для этого усилителя (предполагается включать ЦАП селектором входов на положении "тюнер") ?
2) Где лучше разместить ЦАП ?
3) Какие модели ЦАП посоветуете ?
4) что учесть ?

[Sulphur]

Блютуз ЦАП - это китайские платы, на которых и плеер, и радио?
Или речь о другом?

[Растаман]

Я бы попробовал для начала готовый модуль блютуз.
Самая серьёзная проблема может быть в подавлении помех. нужны приборы, как минимум, осциллограф нормальный.

[Sulphur]

Я когда-то ставил указанную в моём посте плату (правда, не себе) в усилитель от Арктура-004. Работать-то работала, но выявился один нюанс - для подавления фона переменного тока (или чего там) для неё нужен был отдельный источник питания, полностью отвязанный от усилителя. По сути, нужна была ещё одна обмотка на трансе. Но пришлось применить отдельный БП (не я его уже ставил).

[Котельщик]

Блютуз ЦАП - это китайские платы, на которых и плеер, и радио?
Или речь о другом?

Я ещё не силён в этом. В общем надо что бы со смартфона музыка по блютуз играла.

[Котельщик]

Я бы попробовал для начала готовый модуль блютуз.
Самая серьёзная проблема может быть в подавлении помех. нужны приборы, как минимум, осциллограф нормальный.

А на что обращать внимание при выборе ЦАП ?
Какая комплектность ? Готовый модуль это спаяная плата или это уже готовый гаджет в корпусе ?
Лучше думаю без корпуса т.к. дешевле.

[Растаман]

Обычно это спаяная плата, без корпуса. Нормальные фирмы ещё и прошивки обновляют. Только брать и пробовать, будут помехи или нет, это только практика. Может и повезёт, а может начнётся возня с землёй и экранами. Но попробовать стоит, опыт появится
Блютуз модуль можно взять отдельно, стоит примерно 8-10$, возились на работе, с ними, примерно 8 из 10-ти работают сразу. Для них документация нормальная и прошивки предоставляется, только антенну на плате надо подпаивать.

[la59]

Попадалась такая приблуда, стояла на Радиотехника 101, был вставлен вместо люминесцентного индикатора и питалось от валяющегося там БП телефонной зарядки. Всё подключено похабно на изо ленте скрутками, минуя неисправный пред, но всё работало и даже фон исчез когда припаял всё как надо. На амфитон 202 поставить вместо индикатора просто не получится, там зажигание красного диода означает срабатывание защиты и просто убрать индикацию проблемно....У меня на амфитон 75У-202С такой индикатор.

[Котельщик]

А без кнопок бывают, что бы только питание селектором входов на усилителе включать и слушать ?

[xman]

Из недорогих такой будет неплохо играть:
https://aliexpress.ru/item/32889060488.html
https://aliexpress.ru/item/1005003990950302.html

[Alexmax]

Из недорогих

У вас слишком много опечаток в слове "дорогущих". )))

При выборе модуля надо внимательно читать описание и отзывы, и исключать те модули, которые хоть что-либо говорят при включении.
Иначе придется каждый раз при включении усилителя слушать на весь дом "устройство bluetooth готово к соединению". )))

[Asmodey]

А без кнопок бывают, что бы только питание селектором входов на усилителе включать и слушать ?

Не то чтобы совсем без кнопок, но есть такие что при подаче питания сразу включают режим Bluetooth (а другого там нет, только аудио блютузина). Кнопки там для регулирования громкости только, их можно не подключать. На али ищется как модуль MH-M18.

[xman]

исключать те модули, которые хоть что-либо говорят при включении

Это решается простейшей платой задержки с релюшкой, которая обычно входит в состав усилителя. Подключает выходы колонок через несколько сек. после включения аппарата.

[twoporylyj]

Будьте внимательны при выборе Bluetooth-платы, особо дешёвые могут быть с монозвуком, это нравится не всем.

[Начальник]

Вот такой брал несколько раз. Фона нет, стерео.

[Asmodey]

Какой именно? Их там несколько. Топикстартеру надо чтобы сразу BT включался, и чтобы тетки не было.

[Alexmax]

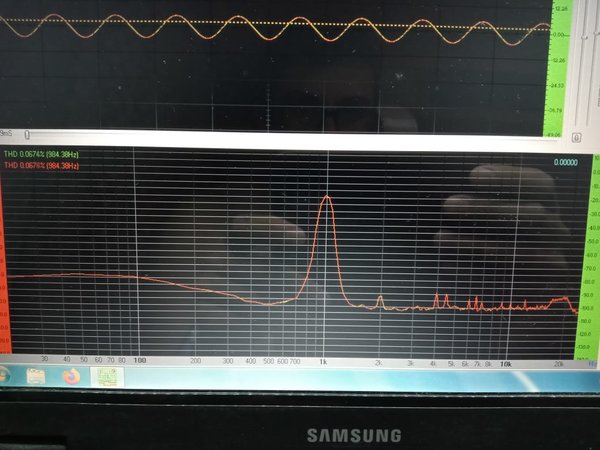

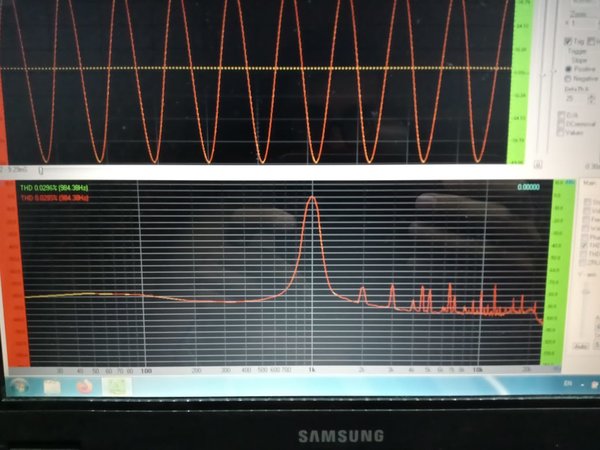

Как-то довелось потестить такую платку, гармоники в полной схеме с усилителем Радиотехника у-101, усилитель на номинальной мощности, работает на эквивалент нагрузки в 4 ома, уровень громкости с телефона 100% и 10% соответственно. Особого криминала не увидел, мелкие ВЧ гармоники скорее всего от телефонной зарядки, которой модуль питался. Тетки при включении нет. ))) Конденсаторы выпаяли до меня, но у Р-101 они есть на входе.

[Asmodey]

Нормальный недорогой вариант.

[Начальник]

Вот именно такой и брал

[cvyazov]

Вот такой брал, 400р. Слушать вполне можно.
Зарядка микро USB.

[PROF61]

лучше всего бескорпусные. И они ИМЕННО ПОД ВСТРОЙКУ (была статья, читал). Там НИЧЕГО нет. Ни тётки, ни кнопок громкости, НИЧЕГО. Дали ток - есть блюпуп.

[Игорь40]

лучше всего бескорпусные. И они ИМЕННО ПОД ВСТРОЙКУ (была статья, читал). Там НИЧЕГО нет. Ни тётки, ни кнопок громкости, НИЧЕГО. Дали ток - есть блюпуп.

блюпуп это видимо блютуз?, а тётка это кто или что? проясните.

[Asmodey]

Женский голос которым обычно записывают сервисные и информационные сообщения в эти блютузины. На английском или китайском. Мало кому понравится, чтобы акустические системы чего-то выкрикивали при включении усилителя.

[Andrey Smirnov]

Вот такой брал, 400р. Слушать вполне можно...

У меня тоже такой есть, но он "с тёткой" и ёмкость аккумулятора маловата...
(...Всё же, предпочитаю использовать не сомнительный "Блю Пуп", а классический Wi-Fi, через медиаплеер...)

[Andrey Smirnov]

...Что интересно: обсуждается подача звукового потока на достаточно приличный усилитель, но обсуждение коснулось только "рюшечек: какой корпус, сколько кнопочек и какой формы, каким голосом вещает "тётка" и на каком языке... И никакого внимания протоколам обмена, поддерживаемым платой, качеству ЦАП, уровню искажений... Господа, я такой подход не понимаю! Неужели вам вообще безразлично качество звучания?! Т.е - совсем-совсем?

[HyC]

...Что интересно: обсуждается подача звукового потока на достаточно приличный усилитель, но обсуждение коснулось только "рюшечек: какой корпус, сколько кнопочек и какой формы, каким голосом вещает "тётка" и на каком языке... И никакого внимания протоколам обмена, поддерживаемым платой, качеству ЦАП, уровню искажений... Господа, я такой подход не понимаю! Неужели вам вообще безразлично качество звучания?! Т.е - совсем-совсем?

А блютус жмет с потерями и битрейт там 315 килобит для аудио. В 2020 конечно анонсировали LC3, там расширили битрейты, добавили кодеков, но и повысили разрядности, поэтому все равно сжатие с потерями. И оно только с Bluetooth 5.2, то есть нужно иметь и источник и приемник с поддержкой этого добра. Потому-что ААС работает только с яблоками а aptX не работает с яблоками.

Абстрактный же Bluetooth который гарантированно со всем работает - это по прежнему SBC кодек (то же mp3 только в профиль), и упираться там в звуколожество смысла никакого.
