glebsvet, да как обычно... Проще всего вторым приёмником с верхним УКВ: устанавливаете на "С-308" самую низкую частоту, а вторым приёмником "ловите" излучение гетеродина "С-308". К сожалению, верхнюю частоту гетеродина "С-308" при правильной настройке можно принять только приёмником с т.н. АВИА диапазоном. "Процедура" известная и неоднократно описанная на форуме, хитрого ничего нет...

[sergej78964]

rekord-61, Не могли бы вы скан "рыжей" схемы в высоком разрешении выложить ? При увеличении и желании что-либо разглядеть на ней, всё расплывается. И снимки рыжих печатных плат ? Спасибо.

[Gerundey]

sergej78964,
Лучше таких не видел
платы https://disk.yandex.ru/i/am7vFRQbe8zoQQ
Схема https://disk.yandex.ru/i/WO5N8-zm05ihRw

[rekord-61]

в высоком разрешении

Эт фотки из сети в архивчике валялись, т.е. качество не айс, вот пробую в самом высоком

[sergej78964]

в высоком разрешении

Эт фотки из сети в архивчике валялись, т.е. качество не айс, вот пробую в самом высоком

Спасибо большое за помощь и понимание : rekord-61 , ваши из архивчика при увеличении 150%, кроме первого снимка, уже расплываются, сижу с лупой и горюю... Поймите правильно, ни в коем случае на думал вас обидеть, нисколько. Спасибо, всем здоровья !

[sergej78964]

sergej78964,
Лучше таких не видел

Gerundey, вам спасибо огромное, что так же отозвались на "вопль" о помощи : ваши схемы ИДЕАЛЬНЫ ! Вы правы, лучше в сети нет, благодарствую. БлагоДарю всех кто отозвался и всех кто выкладывал материалы и вел диалог о Соколе-308. Скажите, в чем необходимость 10-го транзистора !? Вижу что было несколько ревизий-редакций схем...
С удовольствием предложу схему, которую "отстеклил"-подчистил от расплывчатостей. Попрошу "ногами не пинать", рисовал для себя чтоб было попонятней :

[sergej78964]

Нет, так не пойдет. Проверил. Всё равно расплывчато при увеличении. Тогда только так : ссылка на "Облако" :
https://cloud.mail.ru/public/vdN7/ck94LUBfD (устарела и уже не актуальна)

[sergej78964]

Нет, так не пойдет. Проверил. Всё равно расплывчато при увеличении. Тогда только так : ссылка на "Облако" :
https://cloud.mail.ru/public/vdN7/ck94LUBfD

Конкретно в этой схеме много "ошибок , несостыковок, не соответствие номерам деталей. Заменил, по мере выявления ошибок буду подменять схему. Ссылка та же :
новую ссылку см в следующих постах

[sergej78964]

Я в некотором замешательстве, просто не привык так, люблю досконально разбираться. Проверив напряжения на "Э ; Б ; К" транзисторов, выяснил что по УКВ и СВ в принципе всё укладывается в норму, в напряжения данные в инструкции по самостоятельной сборке, организованные в таблицы. И только "Т3" с Базой не вписывался, - очень занижено напряжение на базе : вместо 1,1В получилось 0,35В. Нехорошо. Стал искать : в схеме, что мне нравится в силу своей четкости и кучи ошибок, перед базой Т3 стоит R14 = 6,8 kOm. Нашел на плате, прозвонил не выпаивая - получилось 44,3 kOm, совсем непорядок. Буду выпаивать и проверять, R12 перед R14, обозначенный как 2kOm, показал 1,91 kOm. Стал сверяться по другим схемам существующим в природе : в одной R14 = 68 kOm, в другой, любезно предоставленной Gerundey , R14 = 51 kOm, у Белова и Дрызго тоже 68 kOm, в четвертой экспортной схеме снова 6,8. Ничего не понимаю, - опечатка, забыли запятую между цифрами или же другая причина ? На моем резисторе зелененьком четко прописано "6,8К". Документация на Сокол-308 таит много подвохов.

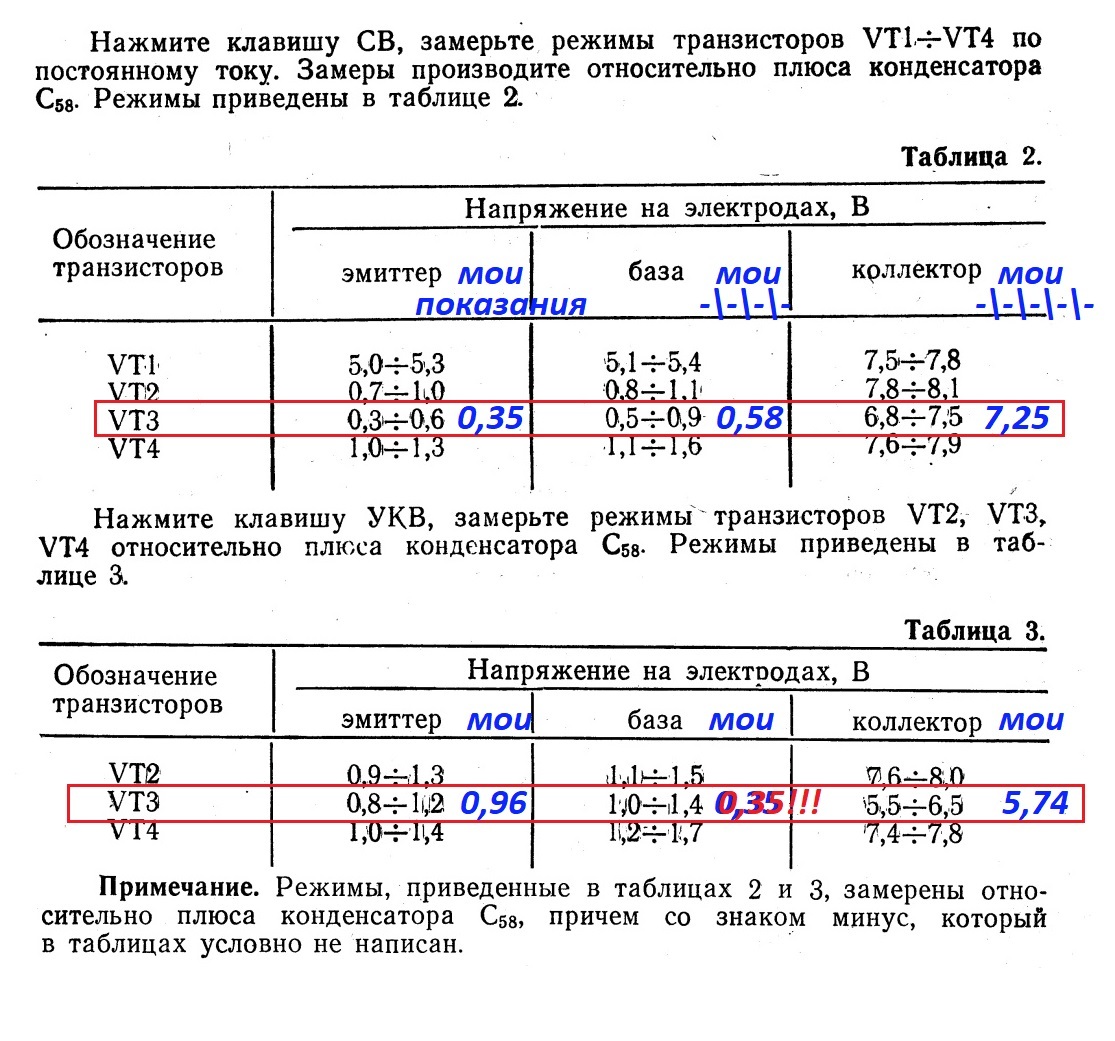

Мои замеры :
Что скажете уважаемые ? Спасибо.

[sergej78964]

Извиняйте, ложную инфу выплеснул : отпаял совсем R14 и R12. Соответственно вне схемы оказались 68,8kOm и 1,999kOm. О как ! Но почему в двух схемах стоит 6,8 ; я, двоечник неправильно разпознал сослепу, на резисторе обозначено 68k. это уже позже сообразил. Растолкуйте пожалуйста кто сможет, как так сопротивление в схеме падает до 44,3kOm, а напряжение до 0,35V. Здесь вот уж я откровенно слаб. Спасибо.

[sergej78964]

Всем привет ! Сверил и перечертил схемы, обнаружил множество несоответствий в различных ревизиях, также неправильную номерацию деталей, а так же их нехватку. А может и "хватку" !? Окончательный вариант, правиться больше ничего не будет, проанализировано 7-8 схем. Вся необходимая документация в новой папке и доступна всем по новой ссылке, практически всё в одном месте. Спасибо всем кто предоставлял по просьбе и по доброй воле необходимую документацию радиоприемника Сокол-308.
Новая ссылка :
https://cloud.mail.ru/public/w42P/tUc4jCDHf
