Китайские FM радиомодули с механической настройкой.

Сообщение

gsmart · #1

Доброго времени суток.
Вопрос к коллегам, интересно, кто имел дело с такими встраиваемыми FM радио-модулями с механической настройкой, я нашёл в сети два вида таких блоков, один цифровой с энкодером:

подробней про него:
http://search.alipoisk.ru/i/32957115664.html
Другой приёмник с КПЕ:

подробности:
https://ru.pricearchive.org/aliexpress. ... 2712053819
Интересны они тем, что их оси настройки по идеи можно совместить с верньерным устройством старой заводской радиолы/приёмника, не имеющих FM диапазона, а выход звука и питание завязать например на кнопку включения с внешнего источника звука - "линейный вход", "магнитофон".
То есть можно замаскировать такой блочёк внутри аппарата, привязав его управление к стоковым ручкам радиолы/приёмника, дабы не портить внешний вид.
Интересно, какая у них чуйка, помехозащищённость, качество звука.
Блочёк, который с энкодером, за сколько оборотов ручки производится полная перестройка диапазона?
Какие ещё есть подобные блоки с механикой?

ivanovich64 · #2

gsmart писал(а):... с энкодером, за сколько оборотов ручки производится полная перестройка диапазона?...

Один щелчёк энкодера - 0,1 МГц (если не путаю, может и 0,05). И крутить быстро нельзя- может не успевать срабатывать. Нажатие на ось энкодера настройки - кнопка автонастройки на следующую станцию; только в одну сторону, по возрастанию частоты.
Дисплейчики поганенькие в смысле угла обзора, цифирки видны только если смотреть в него прямо или немного снизу. А подсветка не плохая.
И есть ещё косяк, это видно и на Вашем фото, блочки для леворуких- настройка слева, громкость справа; самое противное- увеличение частоты и громкости против часовой стрелки. Но, говорят, встречаются и "нормальные" блочки.

ivanovich64 · #3

gsmart
Прошёл по Вашей ссылке https://ru.pricearchive.org/aliexpress. ... 2712053819 и прозрел.
За платку FM-приёмничка с настройкой КПЕ отдать US $18.75 ???

У меня стоит ящик живых плат из старых китайских мыльниц, все скопом будут дешевле стоить.

намедни взял Grundig Satellit 6001 за $28 .

Asmodey · #4

gsmart писал(а): Интересны они тем, что их оси настройки по идеи можно совместить с верньерным устройством старой заводской радиолы/приёмника

Который с КПЕ, тот можно. А вот с энкодером... Допустим, у нас все сделано так (диаметры шкивов и т.д.), что при прохождении стрелки приемника по шкале от упора до упора модуль перестраивается энкодером от начала до конца диапазона, от 88 до 108 МГц. Но... стоит только тронуть ручку настройки выключенного радиоприемника, как стрелка сместится, а настройка модуля в его энергонезависимой памяти так и останется на той частоте, что была перед выключением. Короче, после включения приемника частота настройки уже не будет соответствовать положению стрелки.

xman · #5

ivanovich64 писал(а):У меня стоит ящик живых плат из старых китайских мыльниц, все скопом будут дешевле стоить

У цифровой платы с энкодерами очень хорошее чутье, и всякое барахло с ней даже рядом не лежало. К тому же на ней и унч, вроде 2x 3Вт, точно не помню. В общем законченный качественный приемничек.

Starlight · #6

Получается китайцы рулят? А япошки за углом нервно курят?

А ведь когда-то было всё по-другому...

Nonrochka · #7

xman писал(а):
ivanovich64 писал(а):У меня стоит ящик живых плат из старых китайских мыльниц, все скопом будут дешевле стоить
У цифровой платы с энкодерами очень хорошее чутье, и всякое барахло с ней даже рядом не лежало. К тому же на ней и унч, вроде 2x 3Вт, точно не помню. В общем законченный качественный приемничек.

о как, т.е теа5710 и сони сха1238 нервно курят? шо то не вЭрится))))

Oleg456 · #8

Ни что не стоит на месте, а это (теа5710 и сони сха1238) давно устаревшие микрухи.

Samodelkin · #9

ivanovich64 писал(а): намедни взял Grundig Satellit 6001 за $28 .

Это вам сильно повезло!
Поздравляю!

На Э...бэе?

2vlad · #10

Oleg456 писал(а):Ни что не стоит на месте, а это (теа5710 и сони сха1238) давно устаревшие микрухи.

Это так, но от этого они не стали "плохими"... DSP и PLL - конечно же, хорошо, но всем ли они нравятся? Так ли уж они хороши?

ivanovich64 · #11

Samodelkin писал(а):Поздравляю!
На Э...бэе?

Вот это слово, что Вы сказали, для меня не очень доступно.
Посылки в наш регион доходят, причём, если раньше нужно было оправлять на деревню дедушке в Ростовской области и потом через а/я этого дедушки на наш Главпочтамт, то сейчас через ту же деревню, но уже с указанием своего реального адреса. Можно даже с доставкой на дом. Но проблематична оплата; я делал через друзей с сопредельной территории.
Хотя, у нас постоянно что-то меняется. Вот, сегодня друг сообщил, что собрался в Краснодарском крае птицу закупать и неожиданно узнал, что расчёты теперь идут напрямую через наш ЦРБ ДНР.
А "хрюндик" купил на нашем Донецком радиорынке "Маяк"; буквально выдрал из рук знакомого барахольщика. Тот сам его только купил, минут 10 успел в руках подержать.

Dim23 · #12

А кто нибудь сталкивался с таким DSP модулем?

Мне интересно, можно ли его вставить в Спидолу 231 на диапазонную планку? Если отбросить этот КПЕ и задействовать родной приемника...

Smith · #13

Dim23 писал(а): ↑
12 янв 2021, 08:40
можно ли его вставить

нет

Глеб · #14

А на собственные инженерные силы мы уже вообще не надеемся? Сели на Али и лапки свесили((

Alexmax · #15

Глеб писал(а): ↑
12 янв 2021, 11:22
А на собственные инженерные силы мы уже вообще не надеемся? Сели на Али и лапки свесили((

Не всем нужен процесс ради процесса.
Многим нужен конкретный результат (Спидола с ФМ), а не долгий и увлекательный путь к нему. )))

old_hippie · #16

Глеб писал(а): ↑
12 янв 2021, 11:22
А на собственные инженерные силы мы уже вообще не надеемся? Сели на Али и лапки свесили((

Есть два подхода.

"Фигня придумать, ты попробуй сделать!" и
"Фигня сделать, ты попробуй придумать!".

Так вот при последнем подходе Али вполне себе.
Ты придумай, а они пусть задёшево сделают.

Проблема-то не в Али, а в том, что наших идей там маловато.
Надеюсь, что пока что.

PS А по первой формуле работала радиопромышленность (и не только она) в Союзе...

Глеб · #17

Просто у меня с определённых пор возникла стойкая аллергия на китайское Али-барахло. Начиная от дрянных комплектующих (резисторов с тонюсенькими железными выводами и т.п) и заканчивая столь же дрянной инженеркой.
Вот например цифровая шкала, обсуждавшаяся в соседней теме. Недотягивает вдвое до заявленной частоты, и хочет себе на вход вольт меандра. Хотя при устройстве даже простейшей входной цепи, скажем в виде каскада на недосмещённом транзисторе и триггера Шмитта, чувствительность легко довести до 30...40мВ, и для работы такой шкалы будет достаточно всего лишь катушки из нескольких витков, расположенной рядом с гетеродином.
Китайские тюнеры, которые мне попадались, часто вообще не имели входных цепей и единственный настраиваемый контур гетеродина. Сомнительное удовольствие, хотя что-то хрюкать несомненно будут.

Dim23 · #18

Smith писал(а): ↑
12 янв 2021, 10:56
нет

А кто то пробовал вообще?

Alexmax · #19

Dim23 писал(а): ↑
12 янв 2021, 16:51
А кто то пробовал вообще?

А ссылки на него есть? Где он продается? Схема включения?

Глеб писал(а): ↑
12 янв 2021, 13:24
аллергия на китайское Али-барахло

А зачем покупать барахло? Нет, серьезно, люди думают, что купив изделие за 5-10 баксов и бесплатной доставкой оно будет суперкачественным и продуманным.))) С чего вдруг?
Иногда читаешь отзывы и поражаешься...человек покупает наушники за 150 руб, а потом гневно жалуется, что они барахло. ) А чего он ожидал, качества BOSE что ли? ))

Dim23 · #20

Alexmax писал(а): ↑
13 янв 2021, 07:26
А ссылки на него есть? Где он продается? Схема включения?

.

Dim23 · #21

Alexmax писал(а): ↑
13 янв 2021, 07:26
А ссылки на него есть? Где он продается? Схема включения?

Электрон · #22

Хотите хороший тюнер за копейки.
Покупайте топовую автомагнитолу из 90-х

Rrr751 · #23

Dim23 писал(а): ↑
12 янв 2021, 08:40
А кто нибудь сталкивался с таким DSP модулем?
Мне интересно, можно ли его вставить в Спидолу 231 на диапазонную планку? Если отбросить этот КПЕ и задействовать родной приемника...

A ссылку на айли можно?
Ибо что то не могу найти поиском

Rrr751 · #24

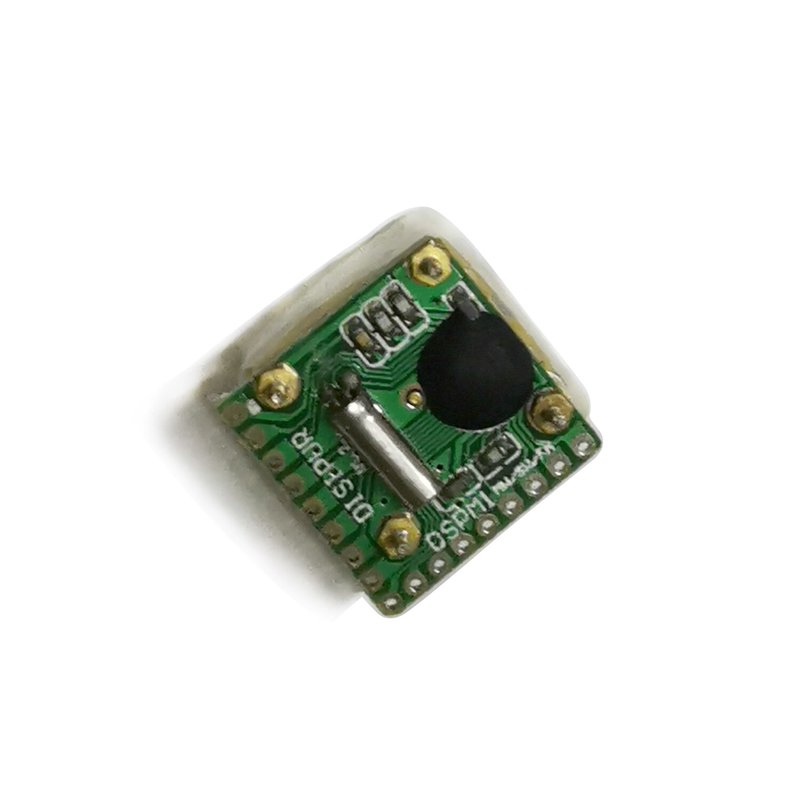

671,10 руб. 41%OFF | DIY DSP M1 Полнодиапазонный FM радиомодуль стерео/ТВ Звук/MW/SW приемный модуль AM
https://a.aliexpress.com/_AflYc1
Отыскал.
Цена конечно не 2копейки,но думается пригодно для колхоза..

Alexmax · #25

Rrr751 писал(а): ↑
13 янв 2021, 12:43
Цена конечно не 2копейки,но думается пригодно для колхоза..

Да, в принципе можно приколхозить..Управляется она с КПЕ, части для АМ можно не ставить. Но цена!
Сравнимо с заказом на изготовление готовой планки FM для Спидолы..

Dim23 · #26

Alexmax писал(а): ↑
13 янв 2021, 13:23
Да, в принципе можно приколхозить..Управляется она с КПЕ, части для АМ можно не ставить.

. А с питанием как поступить? В Спидолах и Вэфах на корпусе + , а тут минус.

losiar · #27

Подскажите пожалуйста, а есть на Али готовые модули? В смысле готовый приемник, но без корпуса. Я от радиотехники далек и мне очень трудно разобраться что к чему. Поисковик на Али мягко говоря оригинальный. Я сам то не очень понимаю как задать, написать что я ищу, а он еще и подкидывает оригинальности.))) Часто выдает из рубрики "сделай сам". Вот найти бы там такой сделай сам, но уже в собранном виде.)

xman · #28

gsmart писал(а): ↑
12 ноя 2019, 19:34
В смысле готовый приемник, но без корпуса.

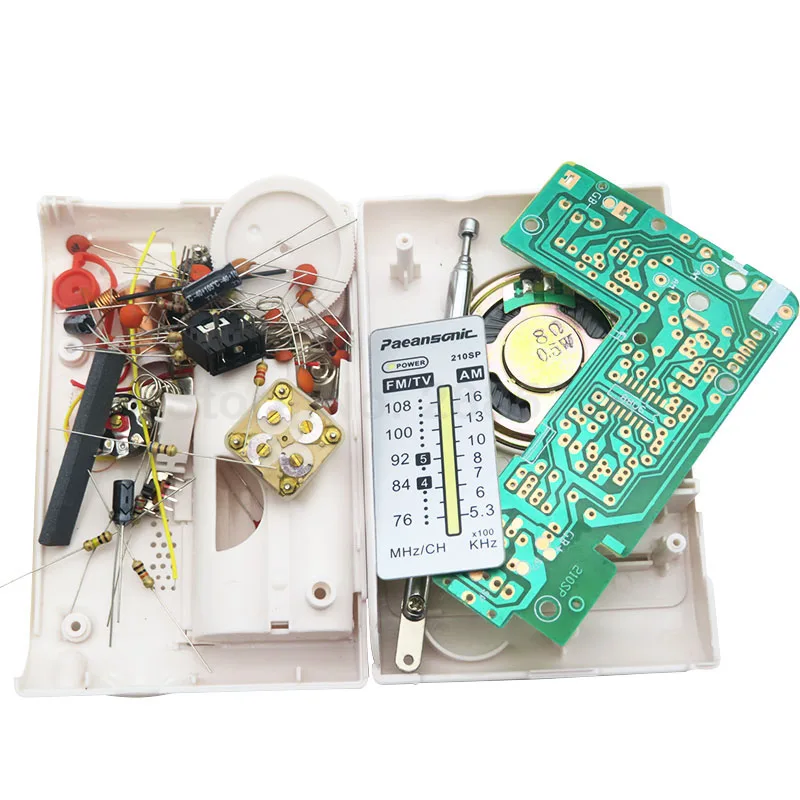

Самая первая картинка в первом посте этой темы. И под ней ссылка есть.

xman · #29

Dim23 писал(а): ↑
13 янв 2021, 15:02
А с питанием как поступить? В Спидолах и Вэфах на корпусе + , а тут минус.

Если других связей с основной схемой, кроме аудио сигнала нету - тогда выход аудио через развязывающий конденсатор на усилок, и готово.

Dim23 · #30

xman писал(а): ↑
14 янв 2021, 16:13
Если других связей с основной схемой, кроме аудио сигнала нету - тогда выход аудио через развязывающий конденсатор на усилок, и готово.

. Да, с аудио развязать можно, Там в приемнике КПЕ на корпусе, на плюсе, а здесь он на минусе.

xman · #31

Dim23 писал(а): ↑
14 янв 2021, 16:20
Там в приемнике КПЕ на корпусе, на плюсе, а здесь он на минусе

Подключайте "горячий" вывод КПЕ тоже через развязывающий конденсатор, емкостью в несколько раз больше чем макс. емкость КПЕ. И вблизи фм модуля, между + и - питания надо поставить конденсаторы, замыкающие шины питания по ВЧ.

losiar · #32

xman писал(а): ↑
14 янв 2021, 16:10
Самая первая картинка в первом посте этой темы. И под ней ссылка есть.

Спасибо.
Извиняюсь, забыл сказать чтобы аналоговый был.

Alexmax · #33

Есть еще такое... Не совсем модуль, но дешево, небольшое, КПЕ есть...Часть для АМ можно не собирать.

https://aliexpress.ru/item/4000041635977.html

losiar · #34

Alexmax писал(а): ↑
14 янв 2021, 18:33
Есть еще такое... Не совсем модуль, но дешево, небольшое, КПЕ есть...Часть для АМ можно не собирать.

Спасибо.
Я как раз про них и писал, чтобы такое, но уже в собранном виде.)

losiar · #35

В общем проще купить приемник. Корпус выкинуть и все внутренности в свой корпус вставить.

Сцилли · #36

Alexmax Как вы думаете, можно передвинуть в этой микросхеме АМ диапазон в 3Мгц? Пробовал на маленьком приемнике с ЖКИ - шкалой, дотянул до 2.9Мгц, но шкала считывать мегагерцы не стала, наверное разряд один не подключен для LW.

Tofiq62 · #37

Многие пожилые люди у которых я интересовался носимыми радиоприемниками,чтобы купить для коллекции с ностальгией вспоминают те времена когда они пользовались ими.Многие до сих пор не расстаются с радиоприемниками.Вот эти ФМ радио модули можно вживить в эти радиоприемники.Правда что взять с пенсионера.

xman · #38

Tofiq62 писал(а): ↑
11 фев 2021, 18:01
с ностальгией вспоминают те времена когда они пользовались ими.Многие до сих пор не расстаются с радиоприемниками

Хотя до пенсии еще далеко, но тоже с ностальгией вспоминаю времена когда радиопередачи были интересными, и главное без рекламы.

Shuare · #39

xman писал(а): ↑
12 фев 2021, 14:33

Хотя до пенсии еще далеко, но тоже с ностальгией вспоминаю времена когда радиопередачи были интересными, и главное без рекламы.[/quote]Та же фигня (с). Эта проблема решается по-разному. Я научился пропускать "мимо ушей", а у дочки дома вообще нет ни ТВ, ни радио, только комп. А на компе Adblock+ стоит

Tofiq62 · #40

Шуаре и что реклама не проскальзывает на компе,что то верится с трудом.Пропускать мимо ушей рекламу спокойно не получается.Сейчас кабельное вещание предлагает и интернет услуги.Телевизоры смарт решают эту проблему почти.Сам выбираешь любую программу и фильм.

gsmart · #41

xman писал(а): ↑
12 фев 2021, 14:33
Хотя до пенсии еще далеко, но тоже с ностальгией вспоминаю времена когда радиопередачи были интересными, и главное без рекламы.

На СВ и КВ диапазонах радиопередачи иновещания на русском языке до сих пор без рекламы.
http://www.novosibdx.info/schedules.html

xman · #42

Tofiq62 писал(а): ↑
13 фев 2021, 08:00
что реклама не проскальзывает на компе,что то верится с трудом

Если бы на ютубе была неподавляемая реклама - я бы его практически не смотрел. Для хромоподобных браузеров (сам пользуюсь Яндекс браузером) вот оптимальный список рекламодавилок. Из них uBlock Origin работает в мобильном FireFox и успешно давит ютубовскую рекламу под Андроидом.

Tampermonkey - можно не ставить, там специфические скрипты для перелопачивания вэб страниц.
Animation Polisy - блокирует мельтешащие анимационные гифки, можно настроить полную блок., один раз проиграть, или зацикленно.
uBlock Origin - более эффективная замена устаревшему и продавшемуся рекламщикам Adblock'у.
Ghostery - улучшает безопасность: блокирует лишние скрипты, следилки, и прочую дрянь.

Кусочек ютубовского экрана, обведено красным:
