Чёт тема захирела, покажу тогда склад аппаратов.

Я больше двух друг на друга не ставлю, иначе деформируются крышки. На стеллаже полки и то гнуться.

Дядя Федь, я чой то не пойму кассеты где ?

tvmaster писал(а):Я больше двух друг на друга не ставлю, иначе деформируются крышки. На стеллаже полки и то гнуться.

Типа намёк Дяде Фёдору чтобы самую верхнию снял?

tvmaster писал(а):Я больше двух друг на друга не ставлю, иначе деформируются крышки. На стеллаже полки и то гнуться.

Там наверху усилитель "Scott" стоит, у него железо с палец толщиной, хоть самому можно встать.

Атос писал(а):Дядя Федь, я чой то не пойму кассеты где ?

Ээ.... да вот же

tvmaster писал(а):Я больше двух друг на друга не ставлю, иначе деформируются крышки. На стеллаже полки и то гнуться.

Явно, один лишний (тот, что сверху) )))

Дядя Фёдор
Похоже Ваш дядя не только на гуталиновой фабрике работает...

У нас дядя не один

Подниму.
Скоро перееду в одном лице в частный дом, кроме спальни, оборудую его в мастерскую с коллекцией.
Есть два гаража и много хороших помещений для склада.
Сейчас пакую всё, очень нудно, но нужно.
По мере переезда попробую фотографировать.
Нужны ящики из под бананов, 50 рублей за штуку платить не хочется, надо около сотни.
В 67 лет тяжело даётся переезд. Хорошо, друзей много, помогают.

Вот и славненько.А мы посмотрим как у Вас переезд получиться.Я вот ге давно тоже переехал и пока еще в себя прийти не могу.Желаю терпения.

Дядя Фёдор писал(а): ↑

23 ноя 2017, 19:01

Нужны ящики из под бананов, 50 рублей за штуку платить не хочется, надо около сотни.

Так на заднем дворе любого магазина типа пятерочки есть целые пачки утрабованные
Вот брал еще в прошлом году, а так была целая ,до краев

Во-первых, это возвратная тара, магазин обязан её вернуть. Во-вторых, она стоит денег. То есть, это будет воровство.

tvmaster писал(а): ↑

16 июл 2021, 22:21

Во-первых, это возвратная тара, магазин обязан её вернуть. Во-вторых, она стоит денег. То есть, это будет воровство.

Возвратная в банановые края ?

Я их тоже пользую, лежат в некоторых магазинах как тара для общего пользования, покупатели могут забирать бесплатно.

tvmaster писал(а): ↑

16 июл 2021, 22:21

Во-первых, это возвратная тара, магазин обязан её вернуть. Во-вторых, она стоит денег. То есть, это будет воровство.

А например можно спросить!)

Рубль кило стоит. Но, спросить можно.

Не помню, выкладывал ли я свой сарайчик:

Красота ! А у меня срач как не стараюсь , и плюшкинизм процветает.

Я для ремонта радиотехники кроме тестера Флак83 никакими приборами не пользуюсь.И ничего справляюсь.

Я в "наших рожах" выкладывал уголок своей комнаты-мастерской, целиком стыдно, ибо там вечный "рабочий беспорядок"...

Tofiq62 писал(а): ↑

07 сен 2021, 08:19

Я для ремонта радиотехники кроме тестера Флак83 никакими приборами не пользуюсь.И ничего справляюсь.

Для конструирования - явно недостаточно, для ремонта - во многих случаях да, но далеко не во всех.

Олдмао так настоящая мастерская так и должна быть.

В связи с необходимостью срочного завершения проекта (не имеющего никакого отношения к моей работе), пришлось организовать "мастерскую" в номере санатория (куда направлен на отдых и лечение от организации в которой работаю).

Осциллограф привез, но пока не доставал.
Паяльная станция тоже пока не понадобилась, хотя взял и ее. (обхожусь обычным паяльником)




Проект - сверхчувствительный двухканальный измеритель тока фотодатчиков (входные токи от пикоампер до миллиампер - 7 декад/140 дБ).
Состав устройства:
- входной двухканальный логарифмический усилитель на прецизионном ОУ;
- 24-разрядное АЦП
- Arduino
- индикация выводится на АЛС324 / 9 знаков. (Драйвер индикации организован на MAX7219)

Питание - 5 вольт.
Вся конструкция оригинальная...

Совсем недавно начал оборудовать мастерскую на лоджии. Еще не все на тех местах где надо. Лоджия будет утепляться. Размер стола почти метр на метр. Столешница из четырех кусков фанеры. Они поднимаются и там еще 10 см глубиной пространство. Комп пока не подключен. Справа инструмент средней тяжести. Все тяжелое в подполе на всю площадь лоджии глубиной 30 см.

Слишком много дырок по краю стола, всё туда будет сваливаться, потом устанешь искать.
Места мало и держать здесь отвертки справа и здоровый монитор в углу неразумно. Если только работать не собираешься, а чисто для пафоса.
Перед собой на столе нужно только то с чем непосредственно работаешь стационарные приборы, розетки, паяльное оборудование. А стол должен быть масимально чистый иначе ты там ничего толком не разберёшь.
Кассетницы с деталями, инструмент нужно держать отдельно, в зоне досягаемости или в паре шагов. Понадобиться отвертка или резистор, можно встать дойти и взять, принести на рабочий стол.
Такие мысли.

tvmaster писал(а): ↑

10 сен 2021, 16:40

Слишком много дырок по краю стола, всё туда будет сваливаться, потом устанешь искать.
Места мало и держать здесь отвертки справа и здоровый монитор в углу неразумно. Если только работать не собираешься, а чисто для пафоса.
Перед собой на столе нужно только то с чем непосредственно работаешь стационарные приборы, розетки, паяльное оборудование. А стол должен быть масимально чистый иначе ты там ничего толком не разберёшь.
Кассетницы с деталями, инструмент нужно держать отдельно, в зоне досягаемости или в паре шагов. Понадобиться отвертка или резистор, можно встать дойти и взять, принести на рабочий стол.
Такие мысли.

Что мне нужно , то у меня и есть. И дырки по краю тоже.

В процессе.

У меня всё сурово Свёрла , тиски , отбойные молотки и прочие пыточные инструменты

ДедФеном, С1-1 в работе,это супер-круто.
А вот у меня скорее изящно.


Давно смотрю эту тему и весьма занятно,крутость мастерской: в том, что там поставлено или в том,что там было сделано. Или она ,мастерская,вообще отдельно рассматривается, как арт-объект

Борисович писал(а): ↑

21 янв 2022, 03:26

ДедФеном, С1-1 в работе,это супер-круто.
А вот у меня скорее изящно.
Давно смотрю эту тему и весьма занятно,крутость мастерской: в том, что там поставлено или в том,что там было сделано. Или она ,мастерская,вообще отдельно рассматривается, как арт-объект

Имхо, но думаю совокупность того и другого. Можно что угодно поставить, но не уметь этим пользоваться. А можно и иметь весьма бедную мастерскую, но собирать шедевры

Мастерской с первой страницы не существует из за переезда.
Сейчас пока в таком виде, не всё распаковано.
Так как я слёпенький, для мелких работ применяю лупу.

Борисович писал(а): ↑

21 янв 2022, 03:26

ДедФеном, С1-1 в работе,это супер-круто.

Он ещё и на пальчиковых лампах и схема отличается от стандартной , нигде не могу найти такой вариант схемы.

Борисович писал(а): ↑

21 янв 2022, 03:26

Давно смотрю эту тему и весьма занятно,крутость мастерской: в том, что там поставлено или в том,что там было сделано. Или она ,мастерская,вообще отдельно рассматривается, как арт-объект

Я думаю то что сделано (или не сделано) записывается в заслуги автору , независимо от того в какой мастерской это делалось.

Изначально, школьные годы, паять разрешали родители только на кухонном столе. И я понял, что нужно себе отвоевывать рабочее пространство. Иногда, оно по жизни, удавалось и неплохое, а порой, как в детстве, на кухне, в межкушательный период. Когда нужно вытащить приборы, разложить инструменты, детали, то, над чем ты хотел поработать и как по тревоге, все это убрать, до следующего раза. Понятно, что занятия на кухонном столе, определяли и габариты, возможных приборов, инструмента и всего остального. Первый стол, который я мог заполнить на постоянной основе, приборами, инструментом и оборудованием, выглядел так. Не попал в кадр, ВК7-9.Но это было в доме родителей и далеко не всегда, была возможность туда попасть, семья, дети и др. и пр. но удавалось. А дома, по прежнему, в аварийном, на кухонном столе....

Несколько позже, в районе 80х, удалось собрать уже более приличные приборы и как то организовать рабочий стол, в качестве основы, использовав старый письменный стол, на который с помощью трех труб сваренных под 90 гр. установил полку и взгромоздил, что влезло. Просуществовало это пару десятков лет и начался ремонт и нужно было, по окончании, делать нормальный стол, но работа не позволяла. Хотя и давно был на пенсии, но работу бросать как то не хотелось, интересная, с забугорными коммандировками, неплохо оплачиваемая и 90 % времени можно было заниматься своим делом. Но, большое НО! Очень много времени уходило на дорогу, поскольку находилась в другом городе. Занимался только в выходные и праздники, и святое!!! отпуск!. И вдруг КОВИД!. Времени, хоть залейся. И я из старого стола радиомонтажника который выглядел примерно так.


Поднял заднюю стенку на максимально возможную высоту. Вырезал из 18 мм фанеры, две вертикальные и три горизонтальные полки. Закрепил их с помощью пробок диаметром 28 мм и толщиной 18 мм из дюрали, выточенных на своем настольном станке. В горизонтальных полках, просверлил соответствующие отверстия диаметром 28 мм, подальше от края и в торец просверлил отверстия и нарезал резьбу в пробках и затянул винтами М6 80 мм, по две с каждой стороны. В вертикальных, по три пробки. Немного поразмыслив, сделал еще одну сьемную полку , а затем, еще одну, небольшую, под осциллограф. Поскольку места для паяльника уже не было, добавил две стальные профильные трубы и доделал еще небольшой столик вправо, разместив на нем паяльник.

Потапыч, поскольку у Вас реконструкция вроде бы ещё в процессе.
Предложу вариант увеличения площади рабочего стола при необходимости.У меня такое лет 40 и на втором уже столе.

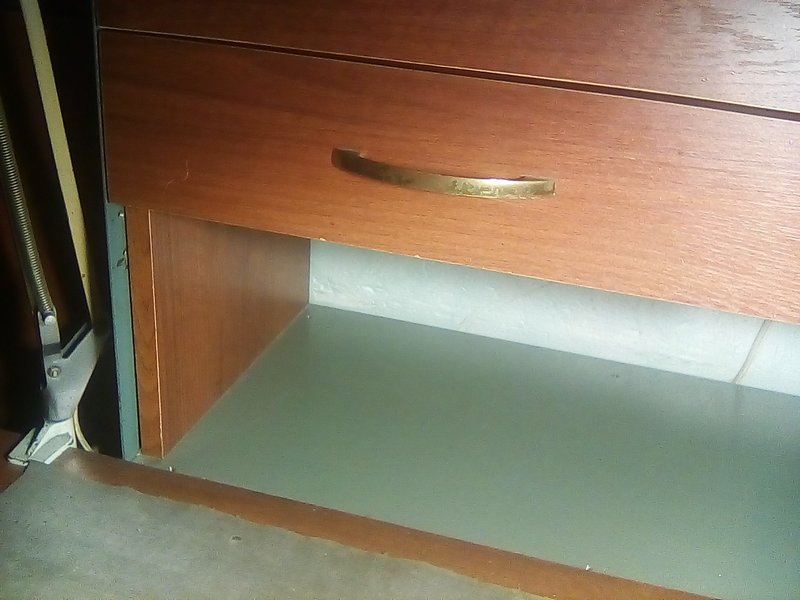

Сделана откидная доска,примерно как у швейных машин.При необходимости стол удлиняется на 700 мм.На картинках: в сложенном виде и в разложеном

Борисович, Очень хорошая идея! У меня есть передвижной стол радиомонтажника, который на колесиках и на который ставили ТВ. У него две, но выдвижные полки, правда не очень большие, но когда уж совсем некуда поставить, то пользуюсь. Товарищ такую полку поставил под окном, и в "тяжелых" случаях приподымал и образовывался дополнительный стол. Я хочу выдвижные столешницы сделать под верстаком, но там мешают профильные трубы, а откидывающуюся нельзя, под верстаком всякое добро лежит, требующее быстрого доступа. Пока в раздумии, как сделать.

Поскольку места на основном столике, осталось практически минимум, решил дополнить вторым, рядом стоящим столом, в качестве основания, использовав старый письменный стол. К имевшемуся листу из 18 мм фанеры, приклеил встык еще полосу и получил приличную и довольно прочную столешницу. Свисающий край которой, опер на тумбочку от швейной машинки. Осталось подобрать какой то кронштейн к монитору, что бы он не загромождал стол и соорудить еще небольшую полочку, на которую поставить самые необходимые приборы, что бы не вытаскивать со стойки, видимо мультиметр, RCL и какой то генератор. Да, и святое, источник питания.

Потапыч, круто.
Но вот кому из чего делать ближе.У меня расширение стола в глубину сделано цельнометаллическим.Столешница 6мм

Борисович, Я с работы привез фанеру 6 мм от упаковки различного импортного оборудования. но качество такой фанеры никакое, да еще ее и склеивать надо, а потом поведет при склейке. Вообщем зрело это очень долго. А тут звонит товарищ и говорит, а тебе фанера толстая не нужна. Да еще 6 листов, около 20 $ за все. Правда и состояние у нее соответствующее. Простояло на даче с начала 90х. Пришлось торцы или подклеивать или торцевать рубанком и напильником, поверхность циклевать и шлифовать. Да еще и находилась она очень далеко, а листы 1200 х 1500 мм. Привезти, проблема. Порезал на месте ручной циркуляркой по своим размерам, а пару листов, один вдоль, а один, поперек, что бы в легковушку влезло. Причем столешницу пришлось доклеивать. К листу 1500 х 600 мм доклеил полосу 1200 х 250 мм плюс к ней 300 х 250 мм. Почитал, как лучше склеить в торец, остановился на шпунте. Паз выбрал фрезой на треть толщины, куда вклеил из твердого дерева шпунт. На торец наклеил бортик, из обналички со старой металлической двери, что бы шичего не скатывалось со стола. Дома фанеру резал канцелярским ножем. Тяжеловато, но минимум мусора. Циркуляркой не попилешь, потом неделю убираться. А мне еще одну полку, желательно бы доставить..
У меня цельнометаллический верстак, но собран на винтах из профильной трубы. Как то фото выложу. Я как то тяжело представляю, как ваш стол выглядит...

Потапыч писал(а): ↑

22 янв 2022, 21:47

Я как то тяжело представляю, как ваш стол выглядит...

Это отдельная конструкция на двух железных ногах,с полками внизу и железными боковинами(на картинке видны) закреплёнными за стену.Ей около 40-ка лет.
Там изначально приборы стояли.Осциллограф специально сделал в занятном форм-факторе,что бы вписался.
Он сохранился в гараже,но на картинке стоит наоборот.
Ну ещё приборы стояли,не сохранившиеся.Потом компьютер стоял.
А деревянная надстройка-это относительно недавно.Теперь типа ниши получилось

У меня аналогично, столько разных приборов сделал, некоторые поразбирал, некоторые раздарил, пара еще жива, да, еще источник питания с 80х, работают. Но пользуюсь ими очень редко, поскольку есть промышленные. Вообще, собрал первый вольтметр, вернее милливольтметр на транзисторах из чешского журнала"Amaterske Radio"и через некоторое время и звуковик из того же журнала. В качестве корпусов использовал крышки от громкоговорящей связи "BEAG". Потом собрал из журнала "Радио" милливольтметр на микросхемах, что то типа 122УН1 или около того. Шкалы рисовал сам, карандашом. Первый осциллограф достался от старой РЛС, но он не имел калиброванный значений ни амплитуд, по вертикали, не частоты по горизонтали. Видимо был предназначен для контролдя формы сигнала. Потом с товарищем, в складчину, купили Н313, который, через некоторое время я обменял на нерабочий ОМЛ2. первый промышленный звуковик Г3-102, купил за накопления от стипендии еще во время учебы. Из самодельных, был среднеквадратичный, Сухова и его же детонометр и генератор пачек импульсов для установки уровня и подмагничивания, а так же двухполярный источник питания, правда схема существенно изменена. Генератор качающейся частоты звукового диапазона. Да, был еще измеритель искажений. Раз пять перезжал с одного места на другое, а один раз переехать, как два раза погореть и многое растерялось. Много осталось у покойного товарища. Да, приборы собирал, так получается, я один, а пользовались все знакомые. Многие так и пользуются до сих пор, не вернув вовремя, а я забыл кому дал. А теперь они мне уже и не нужны. Из промышленных, но учебных, был еще RCL и ГУК. ГУК еще живой, у товарища в гостях уже не один год. Да, еще с тех времен сохранился ГИР2 и "Курск". Понятно, в 60х была болезнь на всевозможные испытатели транзисторов. Возможно собирал какие то приборы на лампах, но уже не помню. Лампы, это отдельная тема, собирал приемники, передатчики, всевозможные усилители, микшеры, ревербераторы. Вот сейчас подумываю, собрать регулируемый источник питания до 300 В на лампах. Что то я не люблю в источниках питания высоковольтных, транзисторы. Транзисторные источники питания, у меня только до 100 В. Б5 - 49 и ТЕС9. Есть повыше, УИП, но эта гробина так неудобна. Стоит бог знает где, ее вытаскивать целая проблема, и неудобно и очень тяжелый. А поставить рядом на долго, много занимает места да и нужен он очень редко. Хорошо, Глебу, у него место нашлось.

Потапыч писал(а): ↑

23 янв 2022, 12:48

УИП, но эта гробина так неудобна... да и нужен он очень редко

Мне - регулярно! Я и не знаю, как бы я без него был))
Вытаскивать да, проблема, тяжёлый неимоверно!
УИП-2 полегче и поудобнее.

Глеб,Конечно, УИП2, поменьше и полегче! Но не подворачивеается. Но скорее всего, что сделаю сам на лампах. То ли 6П3С, то ли 6С19П, нужно еще определиться. 6С41С, отпадает. 6Н5С или 6Н13С, нужно посмотреть, но они большие по габаритам.

Вот бы найти место У-100, очень хороший источник, но такой же по размерам как и УИП-1.

Совсем забыл, попалось фото первого стола, который простоял несколько десятков лет и если бы не грохнулся, то стоял бы и до сих, возможно.


Понял, что лабораторные ключевые источники питания Б5-46, Б5-47, Б5-49, это хорошо, но лучше, когда их нет. И перешел на линейные, большей частью. Генераторы Г4-102 и Г4-116, заняли почетное место на стеллаже. Г4-129, востребован, когда в нем возникает необходимость. С1-116, то же покоится на стеллаже, но от него нужно избавляться, бесперспективный прибор. В3-38, туда же.

Потапыч писал(а): ↑

29 янв 2022, 22:13

Совсем забыл, попалось фото первого стола, который простоял несколько десятков лет и если бы не грохнулся, то стоял бы и до сих, возможно.


Понял, что лабораторные ключевые источники питания Б5-46, Б5-47, Б5-49, это хорошо, но лучше, когда их нет. И перешел на линейные, большей частью. Генераторы Г4-102 и Г4-116, заняли почетное место на стеллаже. Г4-129, востребован, когда в нем возникает необходимость. С1-116, то же покоится на стеллаже, но от него нужно избавляться, бесперспективный прибор. В3-38, туда же.

Плотненько так. Вспоминаю свою мастерскую прошлой жизни

фото с видео, увы, в том времени цыфровых фотоаппаратов не было...

Потапыч писал(а): ↑

29 янв 2022, 22:13

грохнулся

Я почему-то не удивлён. Кстати, грохнулся, наверное, стеллаж, а сам стол, похоже, довоенный...

Дядя Фёдор, Я так вижу, что даже в то время у вас недостатка в осциллографах не ощущалось.

Пентатоник писал(а): ↑

30 янв 2022, 01:26

Я почему-то не удивлён.

Ну я не совсем правильно выразился. Просто они постепенно съехали. Дали отопление, в полночь, когда я уже крепко спал и потекло сединение металла с пластиком. С просонку давай искать ключ и подтягивать и толкнул полку с приборами и она с правой стороны накренилась и приборы медленно начали сползать. Но ничего не упало со стола, а только медленно поменяло место пребывания. Две нержавеющие трубы 25 мм диаметром сваренные под 90 гр. на которых лежала полка успешно выдержали и шурупы, которыми они были прикручены к столу, то же.
Нынче на этом столе стоит новая крышка из 18 мм фанеры и дополнительная подпора в виде складного стола от швейной машинки, в самой нагруженной части.

Потапыч писал(а): ↑

30 янв 2022, 11:24

Дядя Фёдор, Я так вижу, что даже в то время у вас недостатка в осциллографах не ощущалось

Пришлось всё раздать при переезде, и начать всё заново..

Дядя Фёдор писал(а): ↑

30 янв 2022, 13:01

ак вижу, что даже в то время у вас недостатка в осциллографах не ощущалось

Как впрочем и частотомеров, вольтметров, звуковиков...Ну лучше пусть будут лишние, чем нехватет!
А возможно у вас есть фото, как вы делали полки? У меня 18 мм фанера на растяжку и провисает...

Потапыч писал(а): ↑

30 янв 2022, 13:30

У меня 18 мм фанера на растяжку и провисает...

Потапыч, а пару рёбер жёскости к этой полке снизу привернуть.Из квадратной трубы на ребро,из угольника на 32, в крайнем случае из доски примерно 30х60.Просто к самой полке снизу привернуть,не соединяя с боковинами
