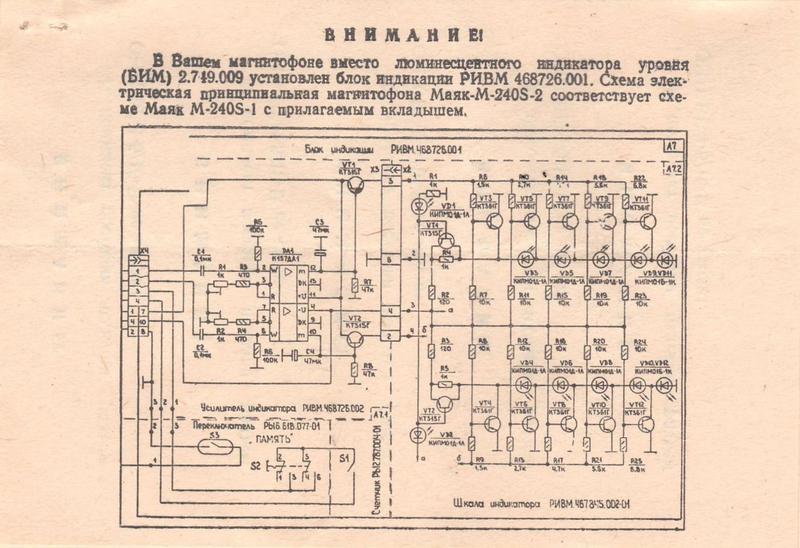

Это плата магнитофона Маяк-М240С-2

Наверно Чайка М- модернизированный вариант Чайки.Почти одно и то же.Если так ,то вот тема- http://rt20.mybb2.ru/viewtopic.php?f=5&t=92653 .Про пассики - сообщение N 22.

ro70 писал(а): ↑

08 июл 2021, 21:08

А есть ли модули- только МР3 без ФМ?

Полно. Вот этими сам пользуюсь.

Вероятно вот:
https://www.elec.ru/market/ts7063n002-p ... 61846.html

ЦМУ производства Нововоронежского завода "Элиот".

Формирователи, частотомер, ГПН, ГШ : http://ipic.su/img/img7/tn/FR1.1642085724.png Фильтры, регенераторы длительности : http://ipic.su/img/img7/tn/RD1.1642085789.png На схеме ошибка - надписи "ЧАСТОТОМЕР" и "ГПИ" поменять местами. Схему УСС пока не доведена до совершенства и потому будет позжее.

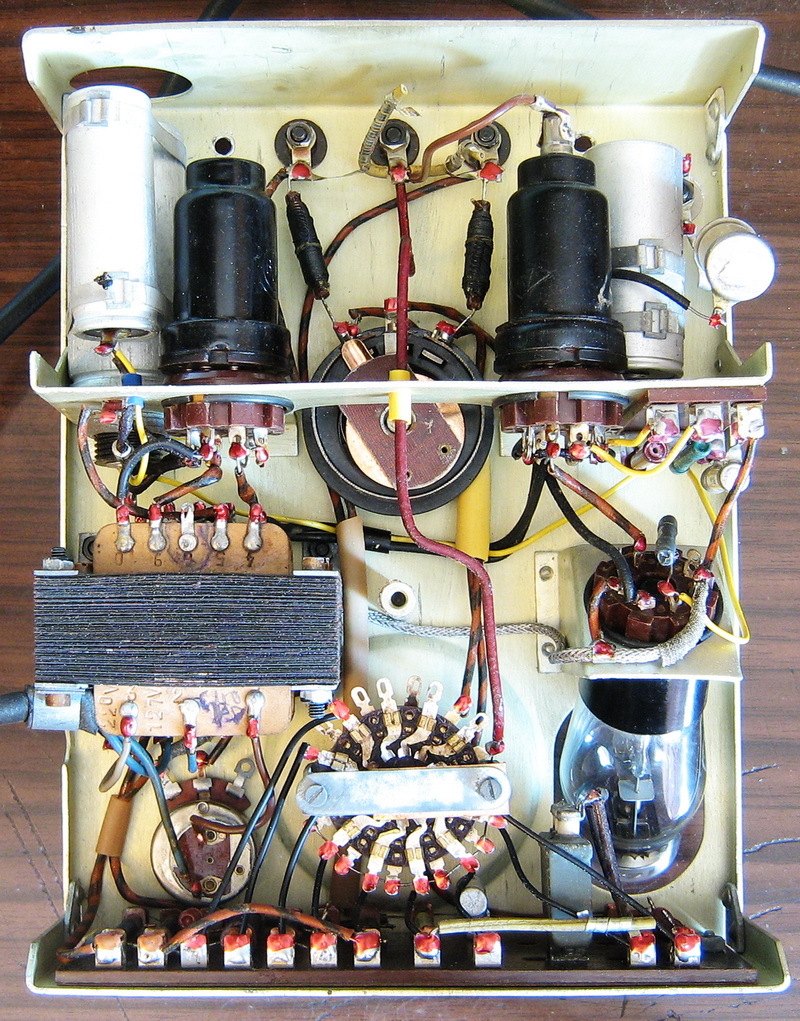

Внутри вот так.
Из отечественных деталей лампы 6С5, 6К7 и 6Е5. Электролиты.
Всё остальное явно не наше.
Везде где есть даты выпуска это первая половина 1947 года.

Для быстрой проверки одиночных ОУ (годен/негоден) ещё в начале 90-х собирал из "Радио" №11 за 1986 год пробник. Верой и правдой служит и до сих пор. Но вот скопилось энное количество сдвоенных и счетверённых ОУ с разборки, в поголовной исправности которых я не уверен. Как раз в "Радио" №1 за этот го...

Этот КПЕ сделан из листовой латуни. Дистанционные шайбы оказалось легче изготовить из латунной проволоки, чем резать из трубки на станке. http://forumimage.ru/uploads/20230329/168010773081779570.jpg http://forumimage.ru/uploads/20230329/168010776663774797.jpg http://forumimage.ru/uploads/20230329/16...

2, ЦМУ Мираж, первый раз такую встретил, купил парнишка, по неопытности не досмотрел, вход от АС, как переделать на линейный вход? Добавить входной каскад от мираж 3 и тс, место есть, тогда нужно менять входной тр-р, или ТС и маленький УНЧ? Я по молодости к подобной схеме прикручивал УМ на К174УН7 ...

Как правильно подключить оптрон или MOC 3063 что бы работало нормально 1. Там что, транзисторы в линейном режиме? С оптроном нормально оно в такой схеме работать не будет, так как оптрон таким макаром не управляется ни разу. Вариант так себе. Но моргать как то будет, может даже в такт с музоном))) ...

Как правильно подключить оптрон или MOC 3063 что бы работало нормально и были "контрольные" лампы? Яркость меняться не будет - ибо в "родной" схеме управление чисто током через лампу (постоянным) а для тиристоросиммисторов нужно СИФУ управление. Оптрон умер вестимо от сверхтока светодиода - сколько...

ro70, так Вы подключали осциллограф или нет? "Тишина" - она разная бывает...

Непонятная цифробуквенная маркировка конденсаторов , но по справочнику 0,47мкФ только на 100 Вольт. Делайте выводы ...
https://eandc.ru/pdf/kondensator/k73-9.pdf

А если заменить на светодиоды, как включить правильно? А оно надо? Но если хочется, светодиод можно включить без конденсатора. Вместо последнего поставить резистор на 30...33 кОм, 2 ватта. Полярность надо соблюсти: минус светодиода - на анод тиристора. Параллельные лампочкам (светодиодам) резисторы...

Для тех кто вообще не в курсе что это за вещь :

ДедФеном, прав.
При хорошей батейке- больше года.
А если секундную снять - то и батарейки дольше служат, и механизм китайский снашиватся намного медленнее.

ro70 , Имелось в виду другое.Вынуть платку и солнечный элемент из такого или похожего фонарика и разместить на корпусе часов.Аккумулятор в параллель- клеммам батареи в часах.Светодиод как нагрузку удалить.Ну и может поставить конденсатор или ионистор в параллель. http://forumimage.ru/thumbs/2024031...

Приветствую. Наш коллега поднимал как-то вопрос о питании настенных часов от *вечной* батарейки.Мне тоже в часах тут в труднодоступном месте захотелось заменить *АА*.Купил такие как на фото.Провод зарядки можно вообще не вынимать и удлиннить . Заодно проверил их на аналоговом приёмничке.Сильной поме...

Это называется "таймер сна" (sleep timer). Есть у большинства с цифровым управлением.
