Serjio

диалога с какого-то форума: Да с этого форума. :yes: Вот тут эта тема: https://rt20.getbb.ru/viewtopic.php?t=46628&start=50 Эх десять лет прошло, а воз и ныне там. Вопрошающие как не хотели читать тех. документацию, так и не хотят. Но "прогресс" на лицо - вопросы стали ещё глупее. :crazy: А по пово...

Serjio

XLR pinout (balanced)

Serjio

будет время и желание проверите что он там делал. Ну вообщем то сравнивал два корректора в равных условиях. Как я и предполагал защита от клиппинга сработала...она там прецизионная. Не даёт искажениям превысить 0.01%. У него на фото видно что индикатор Clip горит. Схемка у этого преда хитрая: огран...

Serjio

Это все от того, что реальная АЧХ самой головки не всегда бывает как RIAA. А с какой стати АЧХ головки должна соответствовать RIAA??? Вы вообще хоть чуть чуть понимаете что такое RIAA??? Вот реальная АЧХ качественной головки: http://forumimage.ru/uploads/20230101/1672558573898557100.jpg Хорошо видн...

Serjio

А реальная АЧХ головки - должна соответствовать RIAA! Понятно... тяжёлый случай... :dash: Вот реальные АЧХ некоторых головок Это каракули какой то там программы и не более того. А то , что показали вы, это НОРМАЛИЗОВАННАЯ АЧХ головки снятая после проигрывания с измерительной пластинки или после фон...

Serjio

Ёмкость понятно = 68 пФ. Ну понятно это здорово...только ёмкость у него 68 нанофарад, потому как маркировка на латинице. А вот J это допуск +/-5% или напряжение 50 В ? Это допуск...напряжение это буква N (100 вольт). А последние две буквы это дата выпуска - месяц и год. И что лучше К73-9 или К73-17...

Serjio

Последний это Зеленоградский НИИ Материаловедения.

Serjio

Помогите разобраться К73-17 или К73-9 то же кто его знает. Не-е... не угадали. :no: Это К73-5. После маркировки ёмкости всегда идёт (по ГОСТу) допуск. На этих конденсаторах нет маркировки напряжения потому, что они выпускались только на 250 вольт и с допуском 10 и 20 %. К - 10% М - 20% D - 2019год ...

Serjio

bluezmoon писал(а): ↑
28 янв 2023, 14:47
Мои желтые...
...бусурманские,может и конденсаторы тоже?

Нет отечественные К10-17б. Изготовитель ООО "Кулон".

Serjio

bluezmoon писал(а): ↑
30 янв 2023, 11:51
А емкость наверно одна,ноги служат для крепления.

Нет там четыре конденсатора по 2000 мкФ на 50 вольт.
В схеме обозначены как К50-16...возможно по факту стоят К50-26, но вот только на 2000 мкФ в одной секции их вроде как не было...

Надо вскрывать...смотреть...

Serjio

Петр Васильевич писал(а): ↑
30 янв 2023, 14:00
К50-7, К50-22

К50-7 больше 300 мкФ на секцию не было. Про К50-22 даже поисковик ничего не знает.
Скорее всего там К50-26 4 х 1000мкФ ибо вариантов то не так много было тогда. И эти были ходовые.

Serjio

Может кто знает , что за пломба. Заводская или радиомастерской, а может и левая. Левая скорее всего. Примерно такой цвет пластилина был на пломбах более поздних (после 1981 года) выпусков. Но там должен быть простой штамп ОТК. На первых магнитофонах было ОТК 11-08, на более поздних ОТК 11-09. Этот ...

Serjio

Не было в 1975-76 годах у них ГОСТА , был ОСТ. А точно...вспомнил...первые аппараты до ГОСТа не дотягивали. Там у них была какая то проблема. Фото пломбы (что я выложил) соответствует аппарату выпущенному по ГОСТу. А у вас есть оригинальные паспорта 1975-76 годов? Посмотрел внимательно на ваш штамп...

Serjio

Определите. Судя по второй странице листка Вас "нагнули" и поэтому радуйтесь и шлите привет в славный город Таллинн. :) Золото из них прилично так украли... почти в десять раз меньше чем должно быть. Поэтому и знак качества замазали, но на коробке то оставили...какие хитрые ребята там на заводе одн...

Serjio

Часы с двумя кронами с КА1016ХЛ1 были. Но вообще микросхема будет работать и с одной кроной. Минимальное рабочее напряжение у неё 8 вольт.
Вот примерно так с двумя кронами:

Serjio

vik7 писал(а): ↑
06 фев 2023, 20:04
Трансформатор ГСП...

От ВЭФ-260.

Serjio

Датчик холла:

Конденсатор КДУ.

Serjio

Вообще-то это называется холодильник. Ну вообще то это не холодильник...в холодильнике влажность гораздно больше. Кстати я эти шкафы пару раз видел...они с виду больше на сейфы похожи и доступ к ним соответствующий. Человеки там не ходють...запрещено... :crazy: Т.е. они при нормальной комнатной тем...

Serjio

РК-169 выпускались на 1-ой гармонике от 1.5 и до 20 Мгц. Эти на фото скорее всего на диапазон частот 4-7 МГц.
Берёте вот такую схемку и частотомер и мерите:

Serjio

bluezmoon писал(а):А эти в диапазоне 0,3-0,34V

Ну ёлы палы... С этого надо было и начинать...

Ну тогда это всё таки Шоттки КД419.

Serjio

Пассик круглый, диаметр пассика 9.8 дюйма, диаметр резины 0.139 дюйма.
Подходит на ТК-246, 248.

Serjio

КД413А

Serjio

Эти на фото скорее всего на диапазон частот 4-7 МГц. Сначала подумал, что 9006 это дата выпуска, но так как в написании даты обычно есть пропуск, а тут его нет, то скорее всего 9006 это частота. А цифры написанные от руки это точный промер. Тоесть все эти кварцы на одну частоту, а цифры от руки это...

Serjio

Просто сперва за неимением подобных микросхем Ещё большая чушь! Во всех кнопочных апаратах стояли микросхемы тонального набора и купить их не составляло труда уже с начала 90-х годов. нахрена отлаживать потом много что заново У меня уже в 1993 году была мини АТС на базе БК-0010-01. Все тестовые сиг...

Serjio

И еще смущает, что сердечник катушки L4 вкручен полностью. В идеале он наверное должен быть где-то посередине катушки? В идеале он должен быть как можно ближе к верхнему краю каркаса контура. Нужно проверить диапазон перестройки гетеродина прибором, возможно вы на зеркало настраиваетесь. Конденсато...

Serjio

130 например, ближайшие что есть это 100 и 220. Я про точные писал, это те что с десятками после запятой. 130 к ним не относится. Но вообще 130 пФ это стандартный номинал. Подстроечники можно было и не менять...думаю реально и со старыми настроиться. Вообще они имеют интересную особенность: это одн...

Serjio

fdr1 писал(а): ↑
23 мар 2023, 21:09
Только если поверхностного монтажа заказывать и выводы к ним припаивать.

А зачем их припаивать то...паять сразу со стороны печати, только промывать как следует потом всё и флюс в том числе.
Мурата сейчас делает хорошие кондёры из сегнетокерамики и точные (0.25%) и стабильные.

Serjio

Теперь весь диапазон укладывается, от 88 до 108, даже больше с верхнего края, так что надо его немного расширить, чтобы за 108 не вылезало. В идеале должно быть 87-109 Мгц. Уже делать не стоит. Похоже, что в подстроечных конденсаторах бывает плохой контакт. Ну разумеется! Там серебро с 1975 года уж...

Serjio

Shuare писал(а): ↑
05 апр 2023, 15:24
кто-нибудь покажет армянские конденсаторы со значком ВП

Serjio

Да и в схеме этот кондер не работал. На данный момент этого сказать нельзя с уверенностью, ибо прибор его не определяет как конденсатор. Бывают всякие чудеса с этими жёлтыми приборами. Часто бывает достаточно разрядить конденсатор и поменять полярность подключения чтобы конденсатор определился норм...

Serjio

сергий писал(а): ↑
08 апр 2023, 20:34
Вот такой электролит попался.

А что он показывает если его на омах тестером померить? Вот эти жёлтые приборчики часто всякую ахинею показывают если в их программу не заложены не штатные ситуации. Возможно конденсатор просто долго заряжается.

Serjio

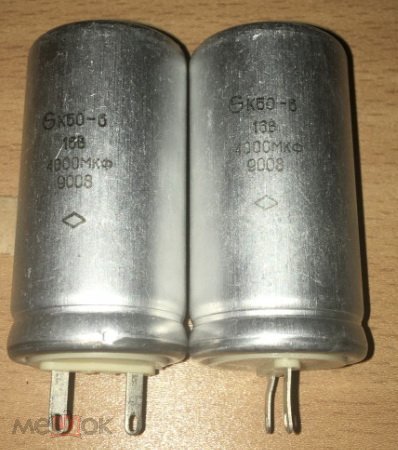

Для К50-6 ESR не является контролируемой на производстве величиной. И мерить его бесполезно, ибо сравнить то не с чем. И ещё: конденсаторы выпускались по заводским ТУ и поэтому что получилось, то и получилось...берите и ставьте и оно даже работать будет. К50-6 предназначены для работы в качестве фил...

Serjio

Naro писал(а): ↑
08 апр 2023, 21:31
мультиметром Mastech MY-68

У него точность при проверке конденсаторов порядка 4%. Данной точности не достаточно чтобы использовать его как эталонный. Современные китайские транзистор-тестеры обеспечивают точность лучше 1%.

Serjio

Тут я писал... Да почти всё верно. :yes: Только по ГОСТу они не делались. Добавлю: корпус у ранних 174УН9 был 201.12-1 и внутри был кристалл от УН7 поэтому их можно было заменять один в один. А в более поздних (в корпусе 238.16-2) кристалл был от УН14. Вот почти полная информация: http://forumimage...

Serjio

ЮРИК 2010 писал(а): ↑
10 май 2023, 06:43
Корпус 201.12, а выводов 16.

Да это залипуха очередная. Корпус от одной микросхемы, текст от другой, а типовая схема от третьей. Торгаши за уши притянули чтобы продать и растиражировали по дурнету.

Serjio

реальная точность у моего экземпляра этого мультиметра лучше, чем 4% У меня тоже он есть и я его сравнивал с более точными приборами. Точность прибора определяется по средней точности на краю диапазона. При той схемотехнике, которая применена в данном приборе добиться точности менее 3% нереально......

Serjio

Если верить журналу Радио, то первым был Урал-301.

Serjio

Лично мне интересно узнать про Орион-301. А что про него говорить то? Он далеко не первый приёмник на микросхемах. А вообще про него целая книжка образца 1977 года написана: http://forumimage.ru/thumbs/20230515/16841778184753463.jpg об общих чертах троицы Троица выглядит иначе: Урал-301, Украина-20...

Serjio

Где же я эталонные возьму? Там где вы живёте их проще купить, чем у нас. Поищите в качестве эталонных конденсаторы OS-CON...только новые и желательно свежие. Я для этих целей использую танталовые серебрянные конденсаторы. Но тут есть проблема: большинство приборов стоимостью до 20000-30000 руб их в...

Serjio

devel писал(а): ↑
11 июл 2023, 01:18
нужен скан рисунка пп из альбома схем.

Вот 8-ми омная версия.

devel писал(а): ↑
11 июл 2023, 01:36
таблицу отличий номиналов

Про отличие писал уже: http://rt20.getbb.ru/viewtopic.php?f=45&t=94260

Serjio

Похоже на опечатку. Ни каких опечаток. Реально существовавшие индикаторы: http://forumimage.ru/thumbs/20230722/169001940414579072.jpg http://forumimage.ru/thumbs/20230722/169001944480601632.jpg http://forumimage.ru/thumbs/20230722/169001947387764699.jpg А по теме вот: http://forumimage.ru/thumbs/20...

Serjio

springback писал(а): ↑
31 авг 2023, 08:57
первоисточник ведь должен быть?

Из справочника (Д.С.Гурлеев "Справочник по электронным приборам" 1974г):

Serjio

наценки за внесённость DT в Росреестр. Росреестр это про недвижимость..., а про измерения это Госреестр СИ. Не путайте! Наценка не за внесение, а заложены издержки по ремонту при гарантии 24 месяца на приборы. отношу DT к разряду никудышной дешевки Да это так и есть, ибо DT-830 их младший брат.

Serjio

Pedro,

Цена я так понял за 100 штук?
Получается дешевле 818-819 у них уже не было транзисторов.

Serjio

два по 1 Эти можно сразу в мусорку. остальные от 16 до 22 Вот эти думаю вполне годные...можно при токе ампера 2 попробовать включить...может и не сгорят. :) Проверил 8 шт. Ну с советских времён ничего не изменилось. Как было 20% брака так и осталось. Обычно из коробки (100 штук) 20-25 штук выбрасыв...

Serjio

А в оригинале вот так:

Serjio

Ну в даташитах у Nichicon всё написано про цвета: Жёлтые - малосигнальные, Оранжевые - высокотемпературные, Синие - универсальные, общего применения, Зелёные - общего применения в аудиотехнике Коричневые - сильноточные, для импульсных блоков питания. Чёрные - для источников питания, общего применени...

Serjio

Удалось идентифицировать вот эти жёлтые конденсаторы: http://forumimage.ru/uploads/20231031/169874704487521685.jpg Оказалась серия KB. Снята с производства ещё в конце 90-х годов. Продавались в основном на территории США для крупных производителей электроники. Со слов последнего продавца (официальны...

Serjio

Это не источник...это посредники. У меня есть прямой доступ к базе...нет там этого ГОСТа. Есть на одном форуме дяденька, который тупо занимается розыском только старых ГОСТов 60-70х годов. К нему тоже обращался...нигде пока не всплыл, а так он уже килограмм под 100 всякого нашёл. Сколько было сдано ...

Serjio

Имеются отсканированные с высоким разрешением паспорта, руководства по эксплуатации на разную аппаратуру. Есть и полные комплекты со схемой и печатными платами. Все документы в формате PDF. Могу выложить в этой теме. Аудио II ЭПУ-40 II ЭПУ-52С Амфитон 35У-202С Вега-101-стерео Легенда-404 Микрофон МД...
