VASILI

Почему?! В любой теме говорим о чем угодно? Только не о том, об чем тема?
Причем этому склонны все. Я в том числе...

Andrey Smirnov

Вот где-то тут, между всеми источниками звуковых данных и драйвером каждой подсистемы воспроизведения звука, и торчит программный микшер. Получается, проще использовать для качественного звука старый добрый mp3-плейер из 2000х? У меня такой есть вполне рабочий, Sandisk, по тем временам один из самы...

ДедФеном

В данном случае совершенно неважно, какой интерфейс у звуковой карты, я говорю про то, что сама по себе звуковая карта и есть интерфейс ввода-вывода звуковых сигналов. Использует она PCI(-e), USB, FW, TB, Ethernet или NuBus, — совершенно неважно. И про то, что надо внимательнее пользоваться имеющим...

Andrey Smirnov

Мера вынужденная, как уже не раз писал ранее, у нынешних компьютеров наблюдается попытка осуществления многозадачной работы, что выражается в том, что каждую задачу компьютер делает "по кускам", чередуя их... Это означает, что и звук он воспроизводит, перемещая пакеты данных со скоростью, определяем...

Федот

Я имел в виду, подавать сигнал на приемник с генератора, на осциллоскопе получать синусоиду с выхода приемника, а скриншот этой синусоиды загружать в программу-анализатор и получать КНИ. Таким образом не нужен измеритель КНИ. Эти проги не работают со скриншотами, работают с реальным сигналом подава...

ttgr

В общем допилил я плату, кой чего перенес но с отверствиями крепления промазал, так что лучше сравнить с оригом перед тем как сверлить. В понедельник выложу «чистовой» вариант. Пока промежуточный) Все равно зараза натяг верньера очень сильный как по мне. В общем выкладываю ссылку на Гугл диск с плат...

Самый !

но это же сколько с ними возни, впендюривать каждую в цоколь да нисколько. Разбиваешь любую ненужную лампу, выковыриваешь стекла и компаунд. Далее туда впаять миниатюрную не сложно. Если помните, я оные при ремонте и в оптроны пихал. Иногда удалить штатные винтовые гнёзда- целая проблема в старых а...

Sulphur

Вон тот самый русско-китайский вертак Premiera Eco One - наконец-то были показаны его внутренности одним покупателем. Жаль, что основная плата была показана только со стороны печати (впрочем, и на этой стороне есть детали, но смд)... https://www.pult.ru/product/proigryvatel-vinila-premiera-eco-one#c...

Федот

fdr1 писал(а): ↑
11 май 2024, 17:58
Так что измерители КНИ я искать и покупать не собираюсь.

Зря.
Позволяет вылизать тракт ПЧ и детектор.
Я применяю комп для этой цели.
На уровне радиолюбительства вполне работает, большего не надо, по моему мнению.

Самый !

Если кто-то уже так делал, поделитесь опытом, пожалуйста Подсветка- две по 2,5в. последовательно, можно тогда две паралельно "нормальные" на 6,3 пусть. Настройка- 6,3в. "стандартная". Именно в Меридиан не делал, но в др. аппарат у лампы вместо колбы впаивал светодиод с резистором, направляя его в н...

trengtor

При наличии цифрового осциллографа с FFT (БПФ) можно посчитать КНИ по амплитудам первых трёх гармоник.

vatsur

Самое простое, это следить (слушать) за изменением сигнала, что бы при подключении ничего по громкости и тембру не менялось, как будто вы и не подключаете ничего. Так пока не подключишь генератор, сигнала вообще нет! Я имею в виду подключение генератора, NWT и т.д. при настройке контуров. Как нет? ...

Федот

fdr1 писал(а): ↑
09 май 2024, 02:35
А есть какой-то способ определить по месту, когда подключаешь приборы, происходит ли это шунтирование,

Так способ же описан, подключаете через 3-15 кОм, или без.
Наблюдаете разницу картинки.
Правда я каких-то значимых изменений не наблюдаю, может кроме просадки всей "горки" картинки.

vatsur

А есть какой-то способ определить по месту, когда подключаешь приборы, происходит ли это шунтирование, вносящее погрешности? По показаниям приборов каким-нибудь? Самое простое, это следить (слушать) за изменением сигнала, что бы при подключении ничего по громкости и тембру не менялось, как будто вы...

oldmao

ASSistant

http://forumimage.ru/uploads/20240401/171197839985675999.jpg http://forumimage.ru/uploads/20240401/171197840114098583.jpg http://forumimage.ru/uploads/20240401/171197840254832171.jpg http://forumimage.ru/uploads/20240401/171197840504151232.jpg http://forumimage.ru/uploads/20240401/17119784068792632...

ДедФеном

Отсканировать , отфотошопить , затем распечатать на бумаге и наклеять на обратную сторону , что-бы совместить бумагу со старой шкалой ориентируйтесь по отверстиям.

Shuare

Из армейских времен: портативный - переносится одним человеком. Переносной - переносится четырьмя бойцами при наличии ручек

Ну а сам я в былые времена на плече таскал и Вермону, и Перле (если кто не знает - это клавишные такие, почти стационарные, судя по весу)

rx56

Yuliy я такой усилитель только ремонтировал после грозы но честно не применял в своих поделках. однако в сети гдето уже и не помню такую рекомендацию встречал. если вы будете его подключать то только через переходные конденсаторы и на входе и на выходе и тогда он никогда вам генератор не повредит. д...

svk

fdr1 , Проще и быстрее купить такой же блок и "перемотать". Посмотрите удобную табличку в этой теме - сообщение от skylane » 05 ноя 2018, 15:06 Причем, только на трех катушках отмотать не снимая с платы. https://s8.hostingkartinok.com/uploads/thumbs/2020/03/2668e6c6c6394bdd209245a1dbfed720.png

Serjio

Можно ли катушки заменить дешевыми с aliexpress? Можно, но врядли у китайцев есть нужных размеров. Если делать плату заново то можно поставить любые и можно выбрать сразу уже намотанные и настроенные. Врядли они будут самые дешовые. Откуда известно, что они должны быть латунные? Материал сердечника...

Федот

Возможно так и придется сделать. Для меня это чистое хобби, так что время не проблема, даже если это займет полгода. Вот и загорелся идеей с нуля сделать плату, а старую оставить по возожности нетронутой. Заодно отработать некоторые навыки, например изготовление печатных плат. В любом случае стало ...

Serjio

А что значит уже намотанные и настроенные? Продаются готовые контура на частоты разные и уже с конденсаторами внутри. Нужно будет только точно подстроить на нужную частоту. Можно ли взять катушку немного другого размера и намотать как надо? Можно. :yes: С нормированным ТКЕ -- т.е. выбирать конденса...

Serjio

Ё-моё! Как их вообще паять-то? Да проще чем выводные. Но они есть и с "ногами" выглядят как резисторы 0.062Вт. Вот сделал фото: сверху резистор (для масштаба) 0.125Вт, а снизу конденсаторы 47, 82, 33 пФ с ТКЕ N750. http://forumimage.ru/thumbs/20220702/165678162972487257.jpg В перечне элементов на У...

Федот

Отсюда и возникла идея собрать блок с нуля, т.к. изначально вроде бы это не невозможно, всего-навсего блок УКВ на дискретных компонентах. Да почему же невозможно, очень даже возможно. Просто вы сильно паритесь с такими тонкостями как ТКЕ кондеров и какой там физико-химический состав диэлектрика. Ст...

Serjio

Но ведь по ТКЕ, COG не хуже и X7R, и X5R? Да не хуже, но сильно хорошие и не нужны. Нужно чтобы ёмкость от температуры тоже "плыла" и тем самым компенсировала "уплывание" катушки. А COG не "уплывут" и соответственно компенсации не будет. Родные катушки в этом блоке не шедевр (по современным меркам)...

Serjio

fdr1 писал(а): ↑
04 июл 2022, 19:25
конденсатор 4.7 пФ

Этот можно и даже лучше COG и желательно точный (не более 1%). Хотя возможно есть смысл закупить все SMD типоразмера примерно 1206 и паять их со стороны пайки.
Там нужно по плате посмотреть и возможно где то и меньше типоразмером закупить. Без ног работать будет лучше даже.

Serjio

Кстати, давно хотел спросить: что это означало, устанавливать по необходимости, как это работало на практике? Изначально он стоял во всех блоках (в первых версиях блоков 1С), где были подстроечные конденсаторы 2/7 пФ. Затем стали ставить подстроечные 4/15пФ и его уже ставили не всегда. Там от намот...

Serjio

+-0.05 пФ (т.е. 1%) стоит максимум 1 долл., правда только поверхностный монтаж есть. Я брал до всех этих санкций конденсаторы производства Murata типоразмера 0805 с точностью 0.25% по 10 руб за штуку и это считалось дорого. Оптом (от 20 шт) можно было найти по 2 руб за штуку. Сделал фото катушек TO...

Федот

Хочется все же чтобы он принимал современный УКВ. Желание то понятное. Вот фото реально нормально работающего "переделанного блока УКВ 1-1 С ))) На микросхеме ТЕА5710 (снизу платы не видна) ,на варикапах "родных" КВ 111, , настройка штатная от 1,6 до 22 В, питание штатное УКВ блока, вывод звука на ...

Serjio

Чего там в этом японском куске провода на порядок, в десять раз лучше? Вам не понять...потому что в школе плохо учились. А для тех кто понимает приведена справочная информация. Кстате у катушек Toko S18 помимо высоких всех остальных параметров, ещё и термостабильность 150ppm. Китайцы термостабильно...

Serjio

006 -- из "Инструкции по ремонту", и точно такая же в книге Белова. Дык она точно такая же потому что её Белов из инструкции и взял. И обе они старые... у Анисимова нет конденсаторов, обозначенных * таких как С23, С24 Так это и есть отличия. Лучше ориентироваться хотя бы на схемы, которые прилагали...

ДмитрийМ

Ну они по диапазону к УКВ никак не подходят... Если только ПЧ смотреть.

Федот

Спасибо! А можно ли использовать такую коробочку (которая у меня уже есть), которая преобразует звуковую частоту в FM радиосигнал, используется для того, чтобы в машине проигрывать музыку на старых приемниках, у котороых не было аудиовхода? Можно, для укладки диапазона сгодится (удобней чем по ради...

ДмитрийМ

Собственно, при ремонте и разработке (для этого особенно) если говорить о генераторе нужны два параметра - источник РЧ сигнала и возможность ему доверять. То есть модулятор цифровой как источник подходит, а вот по параметрам типа чистоты сигнала и отсутствия спектральных составляющих, а особенно кал...

Федот

fdr1 писал(а): ↑
12 июл 2022, 23:18
А если есть осциллограф, это может с его помощью удобнее сделать?

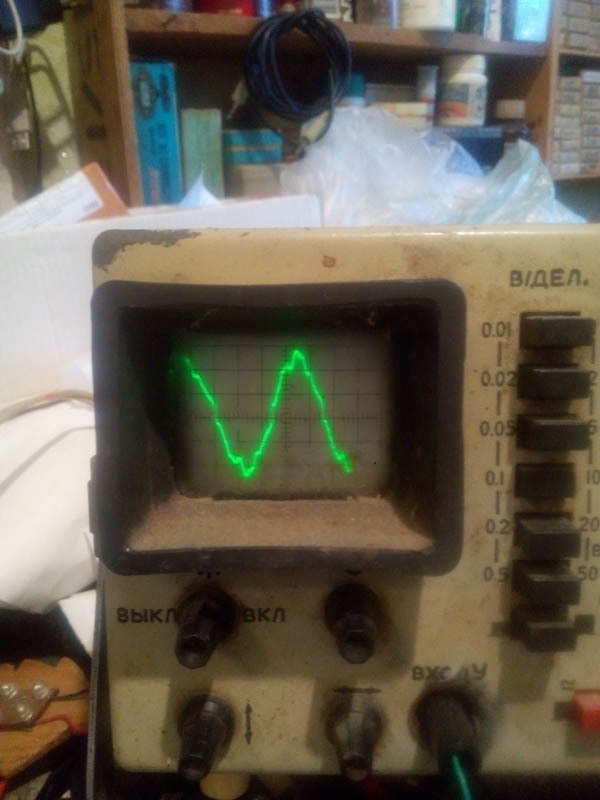

Осциллографом вы ж искажения синусоиды не увидите.
Вернее увидите только очень большие искажения, от 10 % примерно и больше.

Федот

Спасибо! А вот такой не лучше будет? Нет, не лучше. NWT-200 это другой прибор, основная функция- АЧХометр. Для настройки приемника он существенно полезней. С его помощью вы сможете увидеть АЧХ блока УКВ ( настроить входной контур, контур УВЧ, гетеродин) Сможете увидеть АЧХ УПЧ ( настроить полосу пр...

xman

fdr1 писал(а): ↑
12 июл 2022, 23:37
Называется "Signal Generator 0.5MHz-470MHz RF Signal Generator Meter Tester for FM Radio Walkie-talkie Debug Digital CTCSS Signal Output"

Вот обзор про этот генератор:

На мой взгляд NWT намного лучше, если конечно понимать как им пользоваться.

xman

Анализатор цепей NWT 200:
https://aliexpress.ru/item/33009832709.html

Маломощные FM трансмиттеры:
https://aliexpress.ru/popular/fm-transmitter.html

torneb

на ютубе есть интересный цикл у Николая Герцена по использованию Nano VNA в том числе и по настройке УКВ
вот для примера

На самом деле- интересный приборчик и недорогой.Заказал на али, приедет - играться буду)

ДмитрийМ

Для этого были венгерские комплексы для телеателье, где были упрощённые стандартизованные приборы. Именно под тупого радиомеханика, типа ручки не крутить зря у универсального генератора, а нажал кнопки и стандартизованный сигнал пошёл. Типа TR-хххххх серия.

vatsur

Кстати из комментариев под этим видео (ссылка внизу) вроде как следует, что имея NWT и осциллограф, можно и S-кривую смотреть. Не подскажете ли, правда ли это? Можно. Синхронизацию нормально в осле настроить и в NWT подобрать оптимальное разрешение (кол-во точек), чтоб не сильно медленно качал и бо...

xman

имея NWT и осциллограф, можно и S-кривую смотреть Собственно на осциллографе её и смотрят, т.к. у ослика линейная шкала Y, а у большинства ачх-метров и NWT - логарифмическая. Это один из редких случаев, когда предпочтительнее именно линейная шкала. В остальном проблем не нахожу. В идеале на вход X ...

Tofiq62

Сегодня занялся подвесами нч.динамика.Как выше писал сделал из резины .Теперь жду полного высыхания клея и кое где надо срезать лишние.Завтра после высыхание проверю как работает а затем покрашу чёрной тушью чтобы стыки были не заметны.В корпусе стыки практически видны не будут. http://forumimage.ru...

Pilot-by

fdr1, Огромнейшее спасибо!! Как же долго я ломал голову, над этим вопросом!!

Blackbird

Не знал, я думал, что с звукоснимателя гитары идет на усилитель, а с усилителя на колонки, или если много инструментов, то с гитары на микшерский пульт, туда же и сигналы с микрофона и т.д., а потом уже все вместе на усилитель и потом уже на колонки. Вот микрофонами с комбиков это классика - впряму...

oldmao

На самом деле есть два способа: с гитары в микшер (через цепочку педалей, если нужно) или в специальный гитарный усилитель (от обычного отличается темброблоком и/или наличием специально перегруженных каскадов), нагруженный опять же специальной колонкой (именуемой гитарным кабинетом), отличается дина...

svk

А что за прибор, который вы показываете в ваших видео? Я тоже такой хочу! "Малахит"? Можно заказать, за кордон отправляют. Правда очередь, месяца два ждать. Оплата после изготовления. Официальный сайт разработчиков https://malahiteam.com Тема здесь https://rt20.getbb.ru/viewtopic.php?f=22&t=107818 ...

svk

fdr1 писал(а): ↑
08 авг 2022, 21:35
Спасибо, глянул. 20900 рублей, это 400 канадских долл. плюс пересылка за рубеж! Ничего себе цены. Столько осциллограф стоит

Покупают разнообразные дешевые копии на Али с урезанной прошивкой. Китайцы дают ссылку на авторов, у которых можно заказать прошивку, вроде за $55.

svk

fdr1, специальная тема для китайских клонов "Малахита" http://www.cqham.ru/forum/showthread.ph ... 0%F5%E8%F2
