ДедФеном

Подключите без конденсатора. Кто вам мешает попробовать ? Ничего страшного не случится.

Oleg456

Переменный резистор СПО-0.5 или как на картинке, номинал вашего 2,2 Мегоомма.

old_hippie

R-998 писал(а): ↑
08 окт 2021, 16:43

old_hippie писал(а): ↑
08 окт 2021, 16:19
У "четырнадцатой" лучеобразующая пластина подключена к катоду внутри колбы, у "пятнадцатой" выведена на отдельный вывод.
тоесть можно воткнуть вместо 6п15п 14ю без каких либо переделок для проверки ?

Да.

A.T.

Мне кажется старые кондеры лампу уложили , тогда еще один вопрос , можно ли воткнуть лампу из канала звука в развертку ? Они там судя по схеме одинаковые Можно, и даже нужно. Звуковая может быть менее ухайдоканная, если хозяева имели хороший слух. все электролиты были выброшены А конденсаторы БМТ, ...

old_hippie

R-998 писал(а): ↑
12 окт 2021, 20:26
там внутри типо 2 кондера и оба вывода плюсы ?

Да, два. 30 мкф и 150 мкф, на 385 вольт (ориентироваться на это значение). Который с точкой - 150.
Минус у них общий, на его корпусе.
Но в схеме он от шасси заизолирован, подключен к шайбе с проводом.

Заменяется на два конденсатора.

slimy

Наверное, уже поздно советовать, но у этого Темпа общая дорожка на плате разведена с разрывами. Перемычками же являются экраны ламп, впаяные в концы этих дорожек. Со временем контакт в этих пайках расшатывается при замене ламп. Надёжнее всего эти места продублировать проводными перемычками.

ДедФеном

http://www.rw6ase.narod.ru/00/mg_kp1/wesna309.html

Борисович

А вот такой статистики нету.Такими целями не задавался.Индикатор,в сущности,прямонакальный триод(лампа).А прямонакальные лампы перекал выдерживают очень недолго. И вообще,техника либо должна нормально работать и выглядеть,либо нечего её использовать. У меня как бы направление другое,самодельные часы...

old_hippie

R-998 писал(а): ↑
23 окт 2021, 23:21
Вот только не могу понять , там буква К или М ?

Там на отклонялку идёт, должно быть симметрично. Значит, К.

A.T.

лампы развертки зажигаются , через прогревное время начинает свистеть высокое , ноо после буквально секунд 5 - 10 слышен отчетливый такой писк и свист высокого пропадает , картинки на кинескопе соответственно не наблюдается По описанию, где-то прошивает высокое напряжение. Скорее всего, в районе ТВ...

Oleg456

Так же прошу подсказки по опознанию данного умножителя (что на этих фото) , это тот самый ТВ лазурь , он сам по себе мелкий , кинескоп 31ЛК4Б если память не изменяет , на него явно идет меньше чем на 61й , значит и умножитель умножает поменее) http://forumimage.ru/thumbs/20211026/163526356343986140...

Oleg456

Угадать без измерений в телеке которому больше полтинника не возможно, поэтому отмечу на схеме цепь гашения.

Oleg456

Это из справочника.

old_hippie

R-998 писал(а): ↑
02 ноя 2021, 02:50
Нашел 150к , паралельно впаял

Последовательно надо.

ssmmiill

не там

показал стрелкой где точка 84

ssmmiill

http://forumimage.ru/uploads/20211107/16362869121536306.jpg Для того чтобы всё заработало нужно всё привести согласно схемы ! 1. прозвонить что ножка 2 6ф3п точно звониться на корпус. (а то вы там резали, электролит вешали и т.д.). 2. Три регулировки активно крутить размер, линейность, частота кадр...

ДедФеном

Напряжения повысить на кинескопе , ОС согласовать с ТВСом (может не согласоватся вообще , тогда или яйцеобразные головы будете смотреть или вообще не заработает и спалит транзисторы ), возможно переделать выходные каскады строк и кадров как не обеспечивающие нормальный размер изображения.

old_hippie

Ток луча пропорционален квадрату диагонали, чтобы получить одинаковую яркость. Т.е., увеличится почти в четыре раза.
Придётся хорошо пересчитывать строчную развёртку и, возможно, видеоусилитель.

Ещё и угол отклонения у одного 90, у второго - 110...

ssmmiill

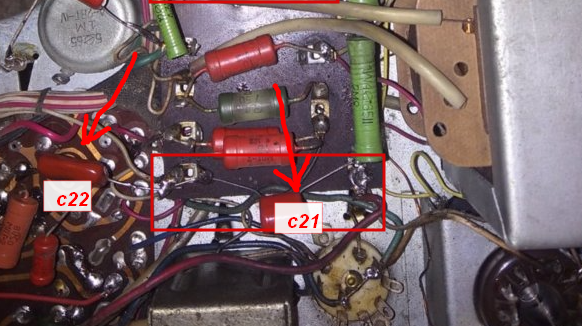

Проверяем дальше: на китайском конденсаторе

: С21 должно быть написано 224 , это так?
: С22 должно быть 473 ,так ?
А что реально?

ssmmiill

400 Вольт ставьте и оК.

cvyazov

Забавно смотреть на всё это. Ещё в самом начале темы, когда была лишь нелинейность по кадрам, я посоветовал проверить режимы ламп кадровой развертки.Но, видимо, надо промусолить десять страниц,чтобы до уважаемого дошло, что с этого и надо было начинать, а уж потом всё подряд менять. Может он не зна...

Oleg456

Скачивайте схему и исследуйте Она давно скачана , использую схему от Чайки , и может я в глаза долблюсь , может что , но конденсатора С348 там нету... Колесо сансары дало оборот , снова схема не попадает в аппарат , снова из аппарата идет дым. Да и собственно не очень надо этот конденсатор искать и...

A.T.

R-998 писал(а): ↑
16 ноя 2021, 20:36
на сколько он там сопротивлением ?

R452 "Частота строк грубо" по схеме должен быть 0,15 МОм, оно же 150 кОм.

Oleg456

На вашей картинке пометил вывода и откуда надо считать.

помеченный вами вывод, это 4 вывод.

ssmmiill

Да, со строчной ,значит- всё в порядке. Можно проконтролировать напряжения на цоколе кинескопа, но более всего вероятность в неисправности кадровой, при работе которой идёт напряжение на кинескоп.

old_hippie

R-998 писал(а): ↑
18 ноя 2021, 21:33

old_hippie писал(а): ↑
18 ноя 2021, 21:30
Зачем?
Задаваясь тем же вопросом жду ответов по вероятным проблемам кадровой и куда "тыкать что бы увидеть мультик"

На R402 какие напряжения, на обоих концах?
С406 - меняный?

nonameT68

https://diafilmy.su/7205-detali-i-uzly- ... rov-2.html
ТБК на 4 странице

old_hippie

и замерьте напряжение на R402 со снятой Л401 Я выше писал что это делал , на выходе так же никаких изменений не было. С отпаянными конденсаторами? дорожка же выглядит вот так , вся как будто бы гнилая что ли , но это вроде не прогары да и она звонится исправно ...зато она чего-то не похожа на схему...

GnoM

R-998 Сигнал подеётся на вход ПЦТС блока МЦ. ВЧ и радиоканал надо при этом отключить. Если не изменяет память 6 вывод на разъеме радиоканала замкнуть на корпус. Только я советую, если есть возможность всё же подавать сигнал RGB - качество будет на порядки выше.

GnoM

А он тут не инвертирован ? Я помню в 3усцт городил НЧ вход , и там пришлось делать небольшую схемку на нескольких транзисторах кт3102 что ли , а этот тв выглядит прям как точная копия УСЦТ , просто уменьшенная Нет. 309 довольно похож на 3УСЦТ, но цвет там сделан человечески. У вас, как я понимаю мо...

GnoM

Подал сигнал на вход ПЦТС просто загнув на бок 4 пин коннектора от радиоканала и подпаяв провод сигнала сзади на плату к коннектору , нет синхры вообще , но картинка идет Отключать пин от разъёма нельзя - ПЦТС также должен идти на задающий генератор для синхронизации. Так что её отсутствие предсказ...

2vlad

R-998 писал(а): ↑
22 ноя 2021, 17:19
Утром еще растр был...

ТВ - "Зорька", т.е. только по утрам и будет, может быть, работать...
Похожий случай уже был: коллега по форуму пытался отремонтировать ТВ "Рассвет" - не получилось, всё больше вечерами и ночами парился с ним...

ДедФеном

А возраст и так понятен по его неуказанию и по стилю общения , но вы молодец что указали его , почему-то многие молодые люди стесняются у нас на форуме возраст указывать.

ssmmiill

Да, отрегулируете частоту кадров, строк и ок. Частота строк низкая, нужно подстроить выше.

Solaris

Попробуйте снять 6Ф1П и получить регуляторами частот строк и кадров хотя бы неустойчивое, но как можно медленнее перемещающееся изображение. Если это сделать удаётся, собственные частоты генераторов развёрток могут устанавливаться в норму, значит, дело действительно в синхронизации. Если упорно и бы...

Solaris

Динамики можно подключить внешние. Любым способом к вторичке ТВЗ. В том числе на телефонный выход. На внешний усилитель можно снять сигнал с магнитофонного (он же линейный звуковой) выхода. Но эти два сигнала неравноценны, прослушать желательно оба. По изображению. Гм... Головоломочка. Как больно, м...

Solaris

Катод триодной части 6Ф5П соединён с корпусом, один из концов подогревателей большинства ламп тоже, вторые их концы соединены вместе и подключены к накальным обмоткам силовика, так что это и должно звониться. Через соединённые параллельно две обмотки и множество подогревателей. Варистор R416 исправе...

Solaris

Какое напряжение на варисторе, оно же напряжение питания генератора кадров? Должно быть около 680 В. БТК в норме? А как поживают R402, R435, C411? Они влияют на частоту и форму. А C531? Без него с катодного резистора выходного каскада возможна паразитная обратная связь выходного каскада с задающим г...

GnoM

R-998, Вот вам простое коробочное решение для использования VGA в режиме RGB
https://www.joyta.ru/?dl_id=144

ssmmiill

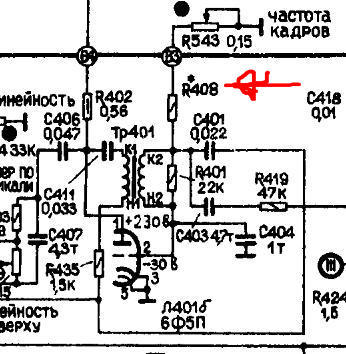

Не знал к слову что в 60е-70е года телевизоры собирались роботами.... ага, с двумя руками и двумя ногами. http://forumimage.ru/uploads/20220117/164243934868736728.jpg частота кадров в основном определяется R543+R408 и С401. Грубый рассчёт: http://forumimage.ru/uploads/20220117/164243964265257768.jpg

Solaris

1т это тысяча пикофарад (1000). Сообразил не сразу, но на некоторых схемах обозначено так без буквы т. 1970 год выпуска резистора ещё однозначно не говорит, что он с завода, более информативен вид паек с завода на автоматической линии или вручную паяльником, т. е. копаные эти точки или нет. Надеялся...

ssmmiill

Подбирать дополнительный резистор, последовательный с "частотой кадров", в сторону увеличения номинала.

Solaris

В 60-е - 70-е как минимум был автоматизирован печатный монтаж. Во всяком случае, сама пайка печатных плат. Пайка погружением плат в расплавленный припой, пайка волной или автоматические станки с множеством разогретых паяльных жал, паяющих за 1,5 секунды все контакты платы сразу. Вот не могу вспомнит...

Sulphur

Правильно, магнитное поле. :) Холодильнику-то от полей стаба ничего не будет. А тут кинескоп телека. Ч/б кин, может, и менее восприимчив, но, думаю, всё равно восприимчив. Так, думаю, ставят дины с закрытой конструкцией магнитной системы... У стабов, по-моему, заметные зазоры в моточных деталях :dnt...

Klyaklyometr

У Вас же есть стрелочный прибор, включите его в режим омметра. Разрядите С и по большему отклонению /и возвращению/ стрелки назад определите какой 150. По логике отпечатанной схемы 30 на 1 выводе, а Вы как раз проверите соответствие.

ssmmiill

Установите конденсатор С506 на место и размер по горизонтали станет нормальным. Там стоял обычно конденсатор типа КВИ 47пФ 10кВ. Один вывод подключается на выв.8 ТВС , а второй на вывод 7 или 6,5,4 - чем дальше ,тем шире. (может и размер по горизонтали заработает, а может варистор не исправен) Ещё в...

ssmmiill

Время прогрева не менее 15 мин.
Ничего не ухудшится.
