ssmmiill

линейность по вертикали эффективно работает?
Всё равно, проверить заменить с33,с34, с36, регулировка R45.

twoporylyj

Не просто редкий, его уже несколько лет как ищут, хотя бы чтобы узнать, как он выглядит, и чем отличается от остальных. Полагаю, он заслуживает отдельной темы с фотками.

Avgust

Порадовала металлическая вставка на задней крышке. Видимо, прислушались к пожарным... На самом деле целиком металлические крышки, либо с металлическими вставками, были на многих ламповых цветных, например "Чайка-701 - 714", "Рекорды (видел до 716 модели)", "Электрон-701-711", "Лазурь", "Рубины" и т...

Avgust

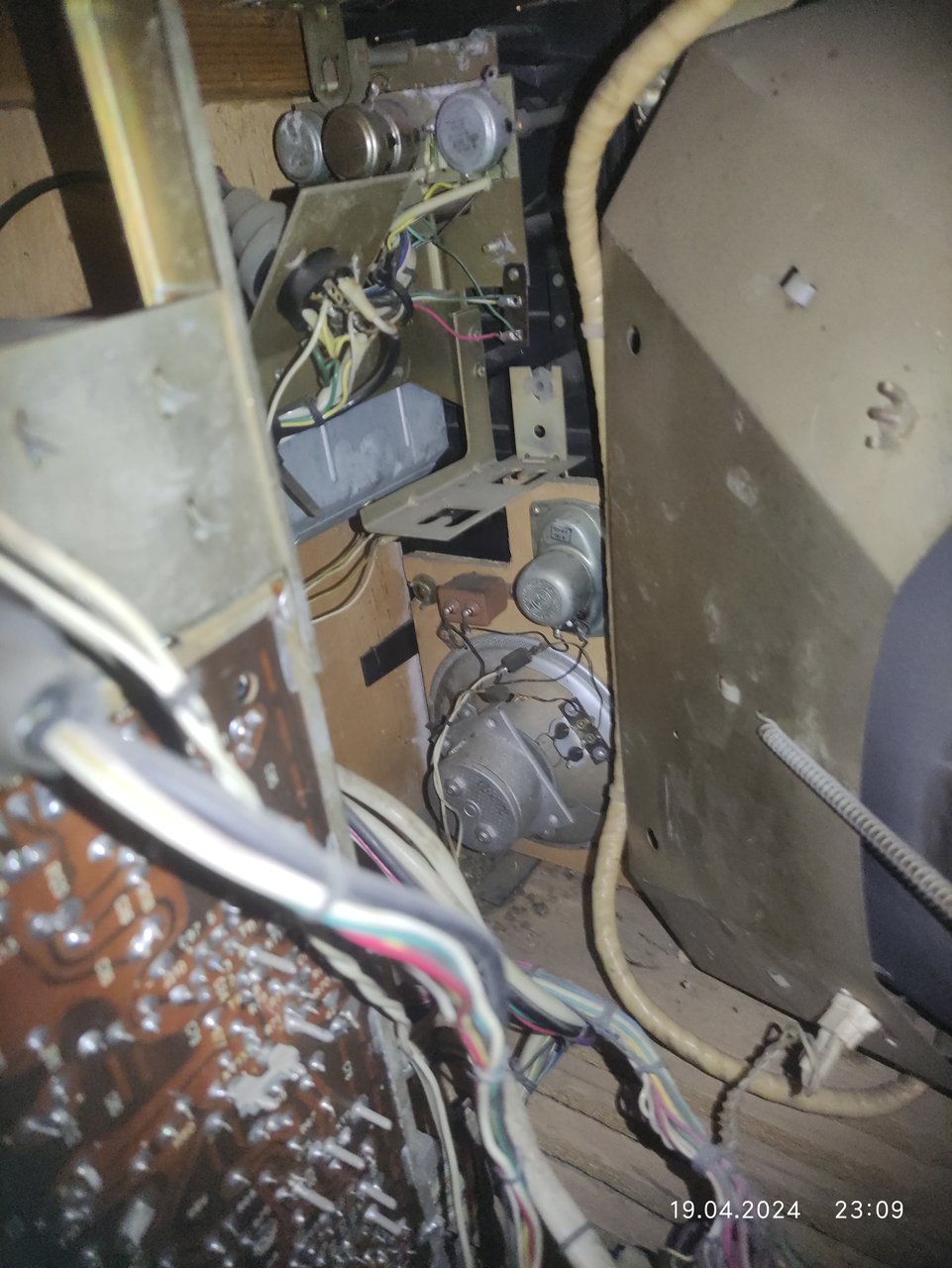

Avgust, синий провод там только завязан узелком и никуда не припаян. А я о чём и говорю - а рядом с ним пустой вывод ТВС. Как говорится, терзают смутные сомнения, почему, согласно схеме, к этому выводу должен быть припаянный провод, а у Вашего телевизора, он пустой, зато рядом, в воздухе висит пров...

ssmmiill

Резистором R87 На КТ15 ( или на R87 -цепь одна) выставляется без сигнал 9,5в (по другим данным 8вольт), потом с сигналом R80 устанавливается порог срабатывания АРУ - размах видеосигнала.

Tofiq62

Напряжения АРУ выставляется без антенны то есть без сигнала.

ssmmiill

Кадровый импульс гашения формируется от кадрового трансформатора Тр3 вывод 6 (должен звониться на землю). Далее идёт на блок цветности (по-моему на субмодуль) и формируется на транзисторах Т1,Т2,Т3. R10 регулирует ширину импульса гашения, он же используется в схеме опознавания цвета. http://forumima...

ssmmiill

Итого: на катодах всех +220в.
на ускоряющих +600в;
на модуляторах +185вольт.
что реально?
напряжения относительно катода, модулятора, ускоряющего, должно быть, +-20%

ssmmiill

http://forumimage.ru/thumbs/20210819/162939781527435972.jpg " Напряжения на модуляторах Ш22-Ш24 = 90вольт +-, регулируется на передней панели ручками "цветовой тон" "жёлтый -синий, красный зелёный"., дополнительно на БЦ R155 и R161. Если при отключенных катодах Ш21, но при подсоединённых модулятора...

Shuare

old_hippie писал(а): ↑
18 июн 2024, 22:40

Shuare писал(а): ↑
18 июн 2024, 22:26
И где ж Вы там ООС нашли.
Резистор в катоде. И вывод от него.

Это и есть фазоинвертор. Инверсный сигнал - с анода, прямой - с катода. Вот тут https://disk.yandex.ru/d/v1AudoVha4oLhw описание (увы - без схем. Схема развертки есть на QRZ)

ssmmiill

11,12 контакт на панельке кинескопа , да синяя пушка., но раз она светит зелёным значит разрегулировано: 1. магнит чистоты цвета, 2.не размагничен кинескоп, 3. неотюстирована отклоняющая система (ОС). Это нужно разрядить конденсатор на катод и модулятор этой пушки? Да, но нужно плавно подбирать энер...

Shuare

Shuare , эту тему я видел. Картинка , к сожалению , полноценно не открывается и всё , что мне видно по превью - это каскад на пентоде. Какая там лампа стоит , номиналы деталей и т.д. разглядеть не получается. Где лежит ТО с перечнем, я уже писАл. На схеме видны координатные обозначения - К1, К2... ...

old_hippie

Tofiq62 , антенну подключал , так тоже есть эти искажения , но они не так заметны. Сегодня ещё раз подключу. old_hippie , про развёртку и уравнивающие импульсы генератора я не знаю. Генератором тестовых сигналов у меня служит Ласпи ТТ-01. Tofiq62 , антенну подключал , так тоже есть эти искажения , ...

old_hippie

VMM3105, если снять С20 - рокот остаётся?

old_hippie

Усиление должно иметь щелчок, на максимуме. Да , есть щелчок. Ручка при измерениях в таком положении и стояла. Крутим Усиление в минус. Ручкой "Усилитель Y" ставим луч на середину. Крутим Усиление в плюс. Подстроечником "баланс" выставляем опять на середину. Повторяем до удовлетворения, когда ручка...

Alexander_Z

А что такое "совковая бытовуха"? Зачем походя, промежду прочим, унизительно выражаться о труде других людей, тем более, живших много лет назад, большинства из которых уже нет в живых, и которые не могут ответить на это оскорбление их труда, а, походя, и целой эпохи. Мы что, сегодня научились лучше р...

old_hippie

VMM3105 писал(а): ↑
14 окт 2021, 09:34
old_hippie, такой же конденсатор и стоял. Ок , попробую на бОльшую ёмкость подкинуть.

На качество строчного импульса ещё может влиять цепь регулировки АПЧГ - Т16, С97, VD7.

old_hippie

VMM3105 писал(а): ↑
15 окт 2021, 17:07
АПЧГ и так не работает , на каналы настраиваюсь с помощью крутилок на СВП.

Бинго?..

Неисправность генератора строчной выбила диод в цепи АПЧГ, ремонтёр искал неисправность синхронизации, задрал уровень сигнала и поставил конденсатор большей ёмкости. Т.е., лечил симптом, а не первопричину...

old_hippie

http://forumimage.ru/uploads/20211030/163560047256656244.jpg http://forumimage.ru/uploads/20211030/1635600472897651.jpg Про настройку тех резисторов в книге что-то написано , конечно , но мало и непонятно (тут про БРК-2 , вместо R13 - R18) Первое - это про максимизацию чувствительности видеодетекто...

A.T.

Есть вопрос по поводу напряжения Блокировки АПЧГ (3 контакт разъема Ш-П2) : когда оно должно присутствовать , а когда нет? Если я не ошибаюсь, в момент переключения каналов должно временно срабатывать на долю секунды. Это сделано чтобы можно было с кнопок переключаться между соседними по частотам к...

Oleg456

Да это не напряжение блокировки, это просто напряжение АПЧГ, а этот транзистор просто замыкает это напряжение на массу, то есть просто отключает АПЧГ, как тумблер, только кратковременно в момент нажатия кнопок СВП при переключения каналов. А так как у вас есть напряжение при включении тумблера в соо...

ssmmiill

Если у вас при включении АПЧГ, точная настройка отбрасывается в сторону, то есть становится хуже чем было, это значит что схема АПЧГ или имеет дефект, или расстроена. Поддерживаю. Проблема сидит только в правильной настройке схемы АПЧГ и больше нигде. http://forumimage.ru/thumbs/20211104/1636042019...

Oleg456

Вот этими кольцевыми магнитами вращайте, выделил красным

Oleg456

Вот рабочая схема из журнала Радиолюбитель №3 за 1991 год там же статья про этот декодер, сравните со своим, излишнее можете убрать(например способ подачи синхроимпульсов на микросхему, а также выход цветоразностных сигналов). http://forumimage.ru/thumbs/20211110/163655567547307517.jpg Если у вас цв...

Oleg456

Oleg456 , И ещё вопрос у вас осцил есть? Да , С1-49. Я вам советую убрать формирователь синхроимпульса на К561ЛН2 который висит на 20 ножке ТДА3510, а заменить его таким как на схеме из журнала, он проще и надежней Хорошо , если после восстановления дорожек не заработает , переделаю схему таким обр...

old_hippie

VMM3105 писал(а): ↑
27 ноя 2021, 21:08
Сопротивление катод синего - модулятор синего = 25 ОМ после 10 мин прогрева.

Дофига. Даже напряжение накала даст всего-то 250 мА.

Дайте 12 вольт, через лампу 12 вольт 21 ватт - и подождите...

ssmmiill

Отличный результат! По поводу пятен и сведения: тут как повезёт, практически никогда они не были идеальными в УЛПЦТ (есть такое слово "компромисс"), что пишут в книге: http://forumimage.ru/thumbs/20220311/164701224845024465.jpg http://forumimage.ru/thumbs/20220311/164701228696135487.jpg http://forum...

nonameT68

вместо модулятора там ускоряющий электрод использовался
Радио 1986/8, стр. 54

old_hippie

old_hippie , да , меняется. Цветные полосы становятся более размытыми (похоже , осцилл напряжение там просаживает). ЧТД. Купите китайский щуп 1:10, они недорогие и вполне справляются. Они ещё и с переключателем - 1:10 - 1:1. Налезают на СР-50 туговато, но, если байонет не защёлкивать (хотя он и защ...

Red_Partizan

А вот с Янтарём (и другими УЛПЦТ) что-то не то. У Янтаря видеовход не распаян , но есть штырьки для подключения видео. К ним я и подпаял гнездо для подключения тюльпана , переставил перемычку , всё подключил и включил комп , но на экране телевизора ничего нет. Подключая источник сигнала непосредств...

A.T.

Похоже на увеличенный размах видеосигнала. Надо подпаять параллельно гнезду "вход видео" на БРК резистор 75 Ом. Либо последовательно с ним переменник на 470 Ом.

A.T.

Доводилось встречаться с раскрученным по сведению УЛПЦТ. Вывел такую методику: сначала отключается БС (который сбоку откидной), и выставляется треугольником сведение по центру. Просто всеми крутилками под отвёртку, какие там есть. Попутно стоит проверять чистоту цвета, т.к. может незначительно убежа...

nonameT68

уберите с горловины 35ЛК6Б магнит ионной ловушки, он там не нужен
мануал по Заре- МРБ №458
ниже доработки чтобы убрать ЛОХи и точку после выкл

nonameT68

http://forumimage.ru/thumbs/20220103/164122096809082952.jpg http://forumimage.ru/thumbs/20220103/16412209730161944.jpg http://forumimage.ru/thumbs/20220103/164122098052025434.jpg http://forumimage.ru/thumbs/20220103/16412209835313733.jpg http://forumimage.ru/thumbs/20220103/164122098826443282.jpg h...

nonameT68

http://forumimage.ru/thumbs/20220103/164122114164716120.jpg http://forumimage.ru/thumbs/20220103/164122114839705528.jpg http://forumimage.ru/thumbs/20220103/164122115100119192.jpg http://forumimage.ru/thumbs/20220103/164122115441707354.jpg http://forumimage.ru/thumbs/20220103/164122115935339461.jpg...

nonameT68

http://forumimage.ru/thumbs/20220103/164122120358089375.jpg http://forumimage.ru/thumbs/20220103/164122120545498539.jpg http://forumimage.ru/thumbs/20220103/164122120815568350.jpg http://forumimage.ru/thumbs/20220103/164122121085078193.jpg http://forumimage.ru/thumbs/20220103/164122121366785062.jpg...

Oleg456

Также мне непонятно что делать с АПЧГ. Её без вольтметра с высоким входным сопротивлением можно как-нибудь настроить или нет? Если контура в АПЧГ ещё не крутили, то попробуйте сделать так. Настройте телек например на 5 канал как можно точнее и станьте тестером на 10-ю ножку разъёма Х1 блока выбора ...

ssmmiill

Взял я отраслевой справочник и выяснил что такой схеме соответствует такая микросборка. Между выв.3 и выв.8 звонится резистор на 840 Ом, так что напряжение питания вполне там может быть. http://forumimage.ru/thumbs/20220214/164486073610967760.jpg В тоже время другая микросборка соответствует другой ...

old_hippie

По стандартной таблице оно прекрасно строится и без ИЧХ. Что за таблица? Дискриминаторы настраиваются по минимальной яркости и контрастности, чтобы фон клеток не менял оттенка с цветом и без цвета, амплитуды цветоразностных - чтобы пики яркости полос не менялись с цветом и без цвета и были одинаков...

ДедФеном

Самое удивительное этом Фотоне не набор блоков а динамик от 1ГД1 от Рекорда-47,АРЗ.

xsite

Здравствуйте. Никак не могу настроить динамическое сведение у Темп 714 ТВ новый. То есть не использовался. Мне достался в коробке с документами и ЗИПом. Кинескоп и лампы соответственно нулевые. Включился сразу. Из недостатков - шумят регуляторы. Плохое динамическое сведение. Искажения подушка В оста...

Solaris

Недавно, наконец, появился "Янтарь-741"! http://rw6ase.narod.ru/00/twc1/jantar741.html Нередкий локально, но неожиданно редкий глобально. На странице сайта музея указано, что его выпускал Новгородский завод "Квант", а не Днепропетровский радиозавод, как все другие "Янтари", чёрно-белые и цветные, эк...

Дмитрий А.М.

Ну вот,прошло почти два года,закончил копию Салюта.Оригинальное шасси найти не удалось,пришлось делать с нуля.Вот что получилось в итоге.Шкала от Лисовина,ручки от Диманыча. http://forumimage.ru/uploads/20220305/16464967236843148.jpg http://forumimage.ru/uploads/20220305/164649675354687222.jpg http:...

Tofiq62

Отключите в смысле отпаяйте один конец диода.Может картинка станет лучше.

vzm2

Помнится цеплял я к такому Синклер. Нормальной картинки удалось достичь подключив общий видеосигнала не к общему телевизора, а к КТ-204 (верхний вывод катодного резистора). Правда потом еще и видик попытался подключить и со звуком помню при этом подключении общего провода источника что-то долго мучи...

bluezmoon

Приветствую!Ещё совсем недавно и не подозревал о существовании именно радиоприёмника :head: .Ведь кометы-волги-жигули не имеют однояйцевых клонов. Поэтому,когда позвонил товарищ-антиквар,сразу же его навестил.Действительно-приёмник! =-O .Да в очень приличном сохране :thumbs_up . Долго не раздумывая,...

Tofiq62

Пожалуй такие фотографии Весны я вижу впервые.Будите восстанавливать?Кинескопы 59 ЛК довольно долговечны и очень возможно у этого телевизора кинескоп живой.

Avgust

Отмечюсь, что жив. Ремонтом пока некогда заниматься, пока всё "увлечение" переставляю с места на место)

2vlad

VMM3105, ну и хорошо, что разобрались в этом вопросе и честно об этом пишете!
Удачи Вам в восстановлении стареньких ТВ! Главное - не предъявлять к ним завышенных требований!

Юный техник

Попался Воронеж, неканонический - шкала бумажная, ручки белые, задник немного другой. Номер 1 2133 Вероятно ранняя версия? Никогда ранее такой не встречал... http://forumimage.ru/uploads/20220424/165083255235274722.jpg http://forumimage.ru/uploads/20220424/165083254901929934.jpg http://forumimage.ru...
