Федот

Хорошо, если так. У меня на версию БП с одним стабилитроном только схема, описания нет Ну если интересно можете скачать https://disk.yandex.ru/i/GK58LQieeIFkUA Это где два стабилитрона, мож кому надо https://disk.yandex.ru/i/YDOaThPENe6BiQ Только все ж таки помимо -12 ИШИМ надо еще и -27 В для УНЧ....

Федот

.Т.е. приходим к выводу, что нужно учиться чувствовать поведение автомобиля, Тип того. Общий смысл в том, что для того, что б опираться на метку ХХ надо иметь на 100% исправный трамплер, с характеристиками точно совпадающими с заводскими книжно-расчетными так сказать. К примеру убедится, что то же ...

Федот

не зря же электроника нынешних движков тоже опережение подстраивает по акустическому датчику? Точнее по вибрационному, если разговор за снижение угла при возникновении детонации. Начальная стадия детонации не слышима. Что интересно, настройка опережения "на слух" часто дает даже лучший результат, ч...

Федот

Я имел в виду, подавать сигнал на приемник с генератора, на осциллоскопе получать синусоиду с выхода приемника, а скриншот этой синусоиды загружать в программу-анализатор и получать КНИ. Таким образом не нужен измеритель КНИ. Эти проги не работают со скриншотами, работают с реальным сигналом подава...

Федот

fdr1 писал(а): ↑
11 май 2024, 17:58
Так что измерители КНИ я искать и покупать не собираюсь.

Зря.
Позволяет вылизать тракт ПЧ и детектор.
Я применяю комп для этой цели.
На уровне радиолюбительства вполне работает, большего не надо, по моему мнению.

Федот

В процессе реанимации старой ламповой радиолы сварганил конвертер на LA1185 по небезызвестной схемке из Радиоконструктор, с некоторыми незначительными изменениями. На более сложную поделку нет знаний достаточных, а из оборудования - практически только китайский мультиметр. Ради интереса заменил квар...

Федот

fdr1 писал(а): ↑
09 май 2024, 02:35
А есть какой-то способ определить по месту, когда подключаешь приборы, происходит ли это шунтирование,

Так способ же описан, подключаете через 3-15 кОм, или без.
Наблюдаете разницу картинки.
Правда я каких-то значимых изменений не наблюдаю, может кроме просадки всей "горки" картинки.

Федот

А сейчас и упрощать-то нечего, ничего не производится ведь. Аурус? Сейчас уже нечего, что касаемо автомобилей легковых, технологии утеряны напрочь. Даже производство Ваз 08-09 по ходу не реально возобновить на конкурентной основе их эксплуатационно-потребительских свойств ( 300-400 т.р. за машину н...

Федот

После испробования нескольких вариантов переделки УКВ Океан 209, описанных в этой теме, могу предложить свой. В принципе это комбинация вышеизложенных способов с упором на исключение не нужных на мой взгляд лишних телодвижений по перестройке блока. Результат на мой взгляд получился вполне приемлемым...

Федот

думаю, что микруха.... Сделайте на ТЕА5710, зачетный вариант "игрушечного" приемника. Не реклама, но реально зачетный монофонический приемник для самоделки, не пожалеете потраченных сил. И высокий шанс успеха, при исправной микрухе "заводится с пол тычка". Думаю она вас обрадует результатом своих т...

Федот

у нас таких аппаратов к сожелению непродают. Да вроде эти всякие ВЭФы явно нельзя отнести к эксклюзивным. Сотнями тысяч, а то и мульенами клепались. Экземпляры в нормальной сохранности за вменяемые деньги встречаются не так уж и редко, не каждый день конечно, но раз в пару-тройку месяцев появляются...

Федот

После долгих мучений остановился на нижеуказанном варианте переделки УКВ блока Селена В216. Мож кому пригодится и сэкономит время и нервы. Думая моя переделка далека от идеала, сравнить не с чем, но все радиостанции кои имеются в городе ловит нормально. А чего еще нужно от этого приемника ? Думаю дл...

Федот

А как вы определите не выкручивая, ведь сверху пластмасса. Поделитесь опытом. Просто по сути дела вопрос странный. Если вы решились на перестройку блока, то в чем проблема выкрутить сердечник и глянуть ?. Если вы боитесь стронуть сердечник с места, то о какой перестройке может идти речь, следовател...

Федот

Надо попробовать покрутит контуры Покрутите гетеродин ( L4) смещая саму нижнюю вашу станцию 87,7 вправо , с самое начало. Тогда у вас посчезнут эти зеркалки 107, ... кои сейчас правее 87,7 находятся. Затем гляньте чего у вас ловит (на какой станции заканчивается и в каком месте) в левой части шкалы...

Федот

bluezmoon писал(а): ↑
08 ноя 2021, 10:54
А на торце экрана УКВ-модуля что выбито?

Ноябрь 76г.

Федот

bluezmoon писал(а): ↑
08 ноя 2021, 11:36
Федот, да безусловно интересный аппарат!
Покажите ещё полностью вид без задника.

Федот

Достался какой-то странный Океан 209. С документами. Номер в книжке и на шасси сходится. Знака качества нет, но Болгарией не пахнет, продан у нас в Куйбышевском универмаге "Юность". Заводской номер не такой уж и маленький, почти 63 тысячи, но дата выпуска ноябрь 1976г. Их же вроде только клепать в н...

Федот

Этот транзистор и в 201-ом есть... Ок,но добавив его в схему 209-го получили 20 транзисторов.Что к нашему случаю не подходит. Я так понимаю,какой-то непродолжительный период выпускали оба приемника и 205-й,и 209-й. Вот путаница с задниками и произошла.Тем более,что они схожи http://forumimage.ru/up...

Федот

Jupiter5700 писал(а): ↑
20 ноя 2021, 19:47
radiomanUSSR, Идиотизм.

А, мне вот всегда смешно, когда какой-нибудь умник письменно обзывает другого человека : "ты дибил",

Федот

Как так получается, что старенькие смартфоны перестали видеть зарядку с перепаянным штекером и новую зарядку с заводским штекером? Момент с ошибкой, если бы я не правильно запаял, теперь уже точно отпадает, ведь с заводским шнурком ситуация такая же. люблю доводить до ума советские усилители и свой...

Федот

Расширять лучше С16 верно? Я этим конденсатором (последовательным) репетировал ширину гетеродина. Работает по формуле последовательного соединения двух конденсаторов: Собщ=C1*C2/C1+C2 Подставляйте значения при закрытом и открытом КПЕ ( 16 ; 2 ) и увидите как меняется диапазон общей емкости этих дву...

Федот

Добыл я номерок заветный-027697 Двадцать в нем транзисторов. Есть такой у меня , судя по номеру в один день с вашим выпущенный ) http://forumimage.ru/thumbs/20211223/16402716411670912.jpg http://forumimage.ru/thumbs/20211223/164027164273587225.jpg http://forumimage.ru/thumbs/20211223/16402716444979...

Федот

Ну уж нетушки!Кнопки от спидол и проч. они пустотелые. Этот из цельного прутка,с фаской и резьбой Ну мож с кнопкой Спидолы я и ошибся, больно похоже и их часто туда присобачивают. Родной он размерчиком то поскромнее ) http://forumimage.ru/thumbs/20211223/164027383861568892.jpg http://forumimage.ru/...

Федот

Стимул. Ребята Вы гляньте на первые его фото ручка диапазонов не у топлена в корпус самые первые океаны 209 сделано еще как на 205 поже пошли ручка утоплена и с обрамлением пластиком( ось барабана переключения длиннее как в 205 океане). Они и были без знака качества Не, ручка не показатель. Были ещ...

Федот

Для статистики и чтобы к какому-то консенсусу надо бы весь 1977-й по месяцам найтить. Касаемо измененной панели вот Авитовские фотки приемника номер около 160 тыс, ориентировочно февраль-март 1977 г получается. Панель еще старая, 1976 года. Конечно это может быть запросто франкеншкейн сборный, но х...

Федот

valera9,

valera9 писал(а): ↑
31 дек 2021, 21:16
я имел виду квартирную охранную сигнализацию.

Если вас даже радиоканальная охранка, то она работает на существенно более высоких частотах, в районе 433 МГц.
Очень сомневаюсь, что она может мешать приемнику.

Федот

rekord-61,

rekord-61 писал(а): ↑
30 дек 2021, 21:54
например, о блохах - у Рекорд-61

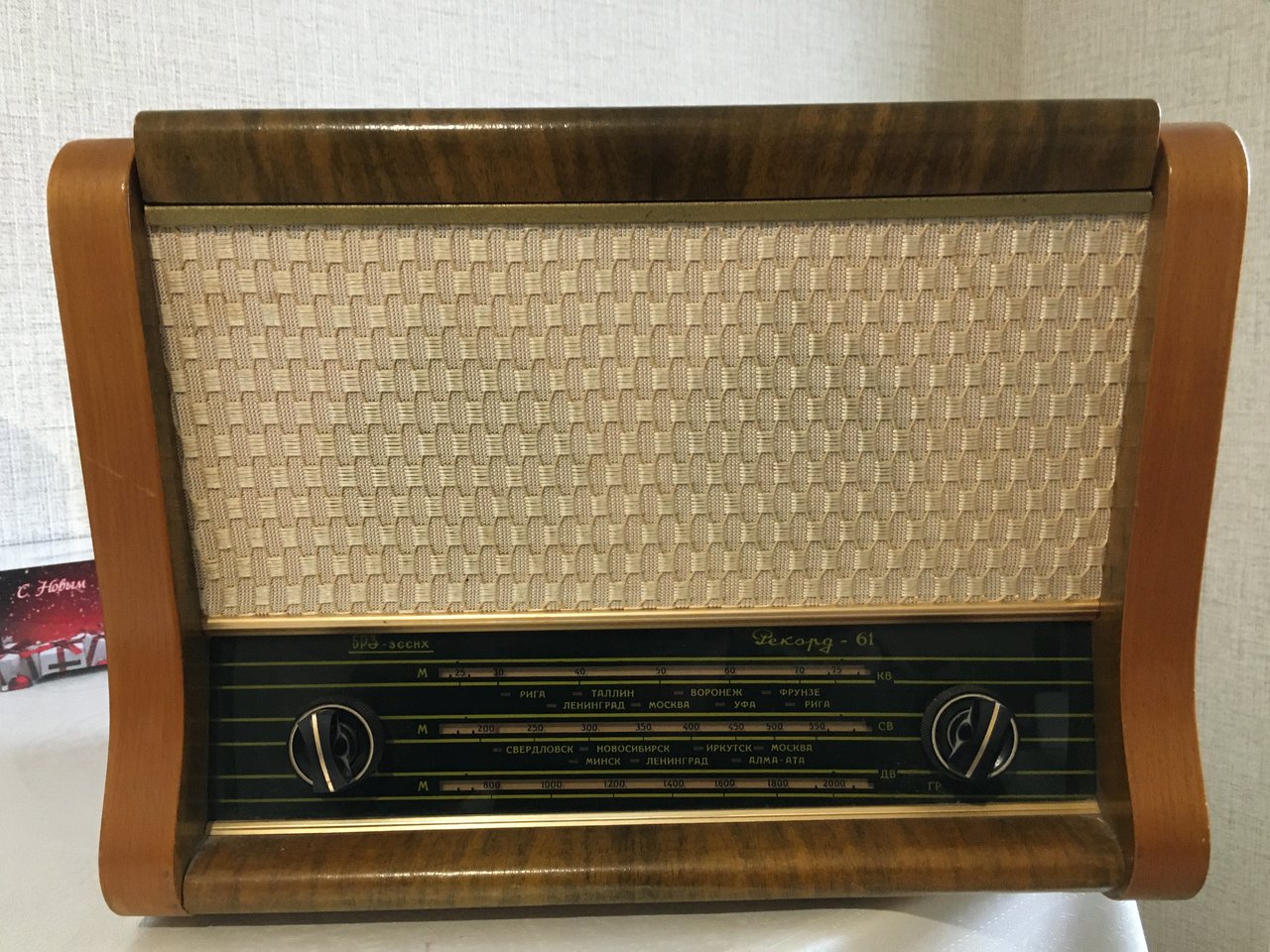

Есть этот игрушечный "Люкс", как я его окрестил.
Но я в них не шарю.

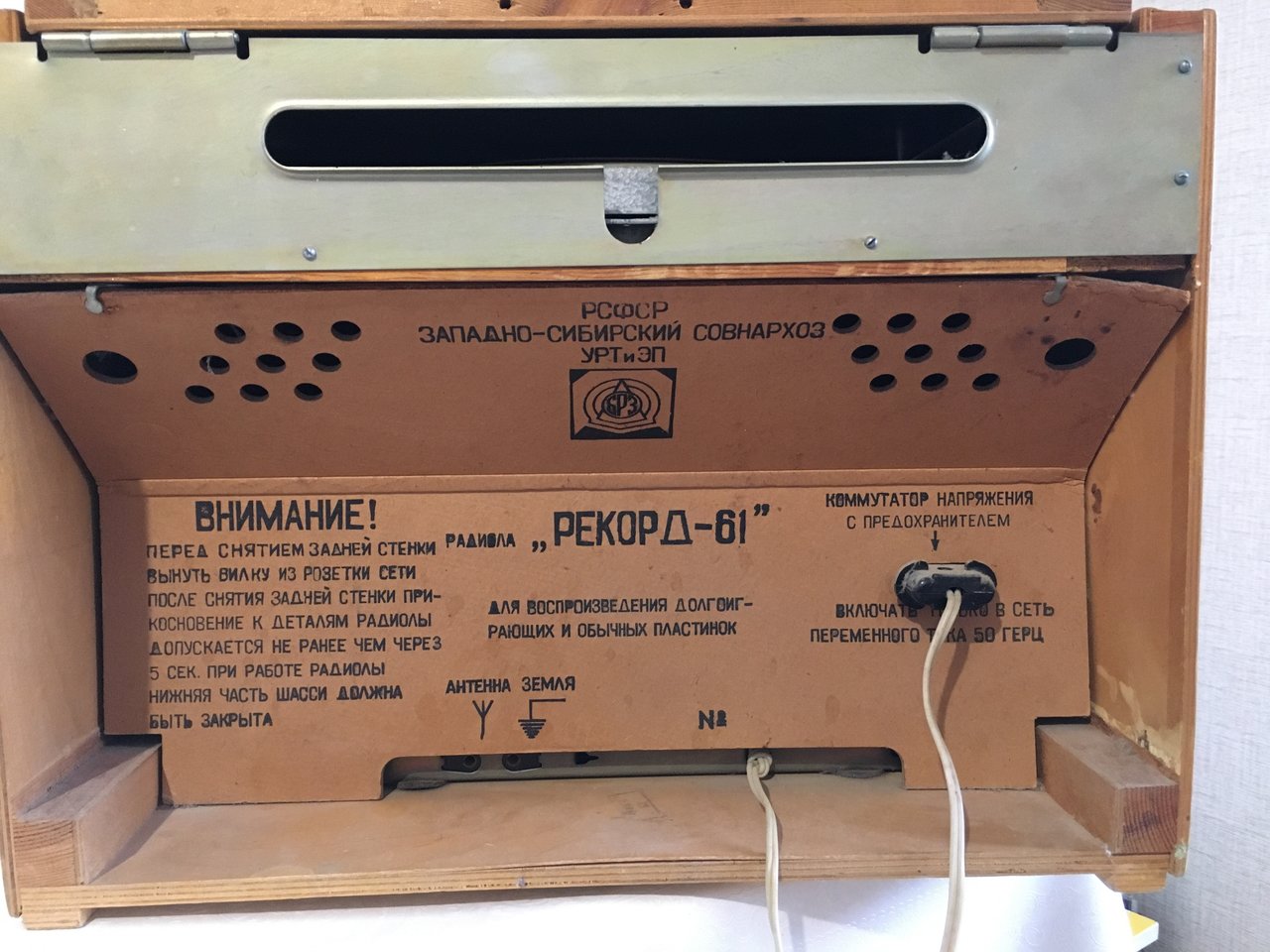

Вот фотки.
Есть в нем чего примечательного ?

Федот

Выкладываю фото истории ради, по просьбе Рекорд-61. Аппарат должен иметь высокую степень оригинальности, так как находился в одних руках у человека трепетно относившегося к технике. Сам в этих приемниках не разбираюсь, но мож кому фотки пригодятся в изысканиях истины. На мой взгляд из неоригинала в ...

Федот

bluezmoon , Касаемо верхнего наконечника антенны телебашня походу я ошибался. Вот нарыл на авито фотки приемника , номер плохо видно но вроде чет около 25 тыс, октябрь 1976 г. Наконечник тоже как на вашем приемнике. Выходит этих наконечников все ж таки было два вида: ранний- длинный, более поздний ...

Федот

Федот , отлично!А то уж сомнения возникали.Эксклюзив,конечно,здорово,но если он колхозный,то ... Тогда такой вопрос про укороченный-он просто бочонок?На моём снизу выборка сделана миллиметров пять.Стенка тонюсенькая.Может потом просто перестали делать эту выборку?Типа сократили операцию,да заодно и...

Федот

svk , Я, малость по другому поступил. Океановский КПЕ с редуктором четко подошел, те же два оборота оси, как и в родном Риговском редукторе. Запитал от штатных Риговских 6В с копейками. Мудрить ЛМку не стал, лишнее это. Соединять вал КПЕ с оськой надо обязательно через резиновую трубочку и что б то...

Федот

А, мне вот всегда смешно, когда какой-нибудь умник письменно обзывает другого человека : "ты дибил", А что тут смешного, может он и в правду "дибил" Что то вообще не пойму , данная тема не про "дебилов" , а про то что - как китайцы фигней страдают (а точнее зарабатывают деньги ) или точнее страдали...

Федот

svk , Вот еще раздобыл схему экспортной Риги 104-А. Поделился один хороший человек, не поленился сфоткать и скинуть, за что ему большое спасибо. Там еще помимо блока УКВ по табличке есть небольшие отличия в номиналах пары кондеров УПЧ. Не знаю правда насколько это важно и будут ли заметные улучшени...

Федот

Возможно так и придется сделать. Для меня это чистое хобби, так что время не проблема, даже если это займет полгода. Вот и загорелся идеей с нуля сделать плату, а старую оставить по возожности нетронутой. Заодно отработать некоторые навыки, например изготовление печатных плат. В любом случае стало ...

Федот

Отсюда и возникла идея собрать блок с нуля, т.к. изначально вроде бы это не невозможно, всего-навсего блок УКВ на дискретных компонентах. Да почему же невозможно, очень даже возможно. Просто вы сильно паритесь с такими тонкостями как ТКЕ кондеров и какой там физико-химический состав диэлектрика. Ст...

Федот

Serjio писал(а): ↑
04 июл 2022, 23:56
Этот можно и даже лучше COG и желательно точный (не более 1%).

Та триста лет он там не приснился точностью до 1 %.

Не морочьте голову автору, так он и до скончания веков блок не запустит, в поисках прецизионных деталек.
Не нужных для этой поделки.

Федот

Хочется все же чтобы он принимал современный УКВ. Желание то понятное. Вот фото реально нормально работающего "переделанного блока УКВ 1-1 С ))) На микросхеме ТЕА5710 (снизу платы не видна) ,на варикапах "родных" КВ 111, , настройка штатная от 1,6 до 22 В, питание штатное УКВ блока, вывод звука на ...

Федот

Спасибо! А можно ли использовать такую коробочку (которая у меня уже есть), которая преобразует звуковую частоту в FM радиосигнал, используется для того, чтобы в машине проигрывать музыку на старых приемниках, у котороых не было аудиовхода? Можно, для укладки диапазона сгодится (удобней чем по ради...

Федот

fdr1 писал(а): ↑
12 июл 2022, 23:18
А если есть осциллограф, это может с его помощью удобнее сделать?

Осциллографом вы ж искажения синусоиды не увидите.
Вернее увидите только очень большие искажения, от 10 % примерно и больше.

Федот

Спасибо! А вот такой не лучше будет? Нет, не лучше. NWT-200 это другой прибор, основная функция- АЧХометр. Для настройки приемника он существенно полезней. С его помощью вы сможете увидеть АЧХ блока УКВ ( настроить входной контур, контур УВЧ, гетеродин) Сможете увидеть АЧХ УПЧ ( настроить полосу пр...

Федот

Самое смешное,что коротящий на корпус кондёр не решил проблему с оконечным каскадом УПЧ На базе 9,8в и 10в на эмиттере у меня так и не появились. Там 3,5в. На коллекторе 0,3в как по схеме. Где копать дальше? Дык оконечный каскад запитан как и остальные от общего стаба на 5,2 В, нет там под 10 В. Эт...

Федот

Делал строго по таблице за исключением ПЧ каскада С19,С23,С24 но "счастья" не было и нет. Данные из таблицы сто пудов годные, проверил не на одном блоке. И диапазон уложить и сопряжение провести позволяют , при штатной напруге настроки. С19, 23,24 погоды не делают, в каком-то блоке менял, в каком н...

Федот

Я такие (или похожие) в магазинах видел, но мне они тогда были совершенно недоступны по цене. Сегодня вот приобрел и испытал такие маркеры. http://forumimage.ru/thumbs/20220910/166283838649835426.jpg Пока это лучшее, что я пробовал для рисования дорожек, по приемлемой цене. У нас 140 руб. в Метро, ...

Федот

fdr1 писал(а): ↑
10 сен 2022, 23:07
А в каком растворе держится, хлористом железе или в кислоте? У меня есть только соляная кислота и перекись.

Пробовал в персульфате аммония и в перекись водорода+лимонная кислота+поваренная соль.
В обоих держится хорошо, в том числе и горячих.

Думаю и в остальных будет нормально.

Федот

Не пробовал такое...просто пришло в голову. А, вы попробуйте ) Потом расскажете чего вышло. У меня ничего толкового не вышло из этой затеи. Диапазон перестройки у гетеродина все равно мал остается, вдобавок на высокой частоте гетеродин отказывался генерить. А уж про сопряжение с УВЧ я вообще речи н...

Федот

РТ Т7111 наилучший тюнер для перетяжки на ФМ, который я пробовал. Достаточно просто выпаять С2, С8, С13 и все ! Верх гетеродина (диапазона) укладываем С14, а низ R34 ,который на плате АМ. Сопряжение соответственно сердечникам L1, L2 ( вкручивать надо ) и С3, С9 (хватает регулировки и без С2,С8). Бло...

Федот

Вспомнил еще, что хотя и любят называть Ригу 104 "наш ответ Грюндигу", но у немцев такого бардака не было. В начале 70-х вас бы "камнями закидали" за диверсионные действия, направленные на срыв производства продукции востребованной трудовым народом ))) Ну что вы привязались к приемнику, им уже по п...

Федот

Если я ошибаюсь, то, думаю, меня тут быстро поправят. А то ))) Нету в 214 (как и 209) Океане никаких микропереключателей в сетевом гнезде, кнопочкой на передней панели род питания изменяется. Посему на скорую руку беда с отсутствием заводского шнура лечится быстро- пара кембриков на оголенные концы...

Федот

rx56 писал(а): ↑
15 фев 2023, 18:41
но повторяю наверно нужен просто дравер для приставки.

Вот вам еще одна ссылочка, на 6-й странице есть описание как с помощью проги Задиг установить(переустановить) правильный драйвер на устройство обзываемое Вин 7 как RTL2838UHIDIR

https://disk.yandex.ru/i/HBt086eiUX8o1Q

Федот

Его информация меня вполне обнадежила. А, еще, если не изменяет память, наружные металлические детали корпуса не имеют злектроконтакта с металлическим шасси и БП. Так что по части вероятности поражения электротоком не так все страшно ))) Снаружи только болтики внизу крепящие боковые панели имеют ко...
