OSA103 штука очень хорошая, только данную задачу не очень подходит: 1) Стоит значительно дороже бюджета 6500-8000 Но этот прибор заменяет целую лабораторию. Так что своих денег он безусловно стоит. Единственная проблема, имея только его - сложности с одновременным использованием разных функций. Есл...

Как без приборов согласовать частоты гетеродина? От гетеродина вам нужно только уложить его частоту в диапазон. Если ваша ПЧ 10.7, то частота перекрытия гетеродина должна быть от: 98,7мГц (88+10,7) до 118,7мГц (108+10,7) , то есть, настраиваите Океан в начало диапазона, ставите рядом приёмник с циф...

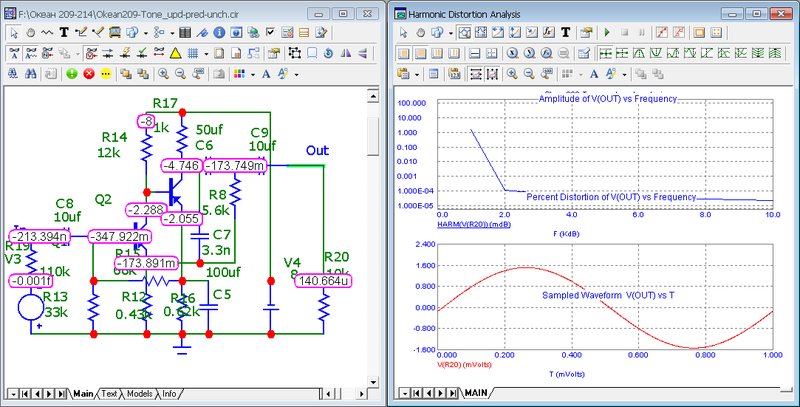

Микрокап, например

olegmotov , всегда старайтесь настраивать по трём точкам. Любой диапазон. Для ФМ писал тут : Дело в том, что его рекомендуют строить по 2-ум точкам, тогда при не правильной ёмкости сопряжения (С4) вы настроите по макс. чувствительности верх и низ диапазона, а середина диапазона будет с плохой чувст...

Ага, у вас там 18 % на меандре и якобы какая-то половина куда-то не попадет? Их там бесконечное кол-во, какая нафих половина? Но это так, к слову... Спектр идеального меандра не содержит четных гармоник, а нечетные убывают по закону 1/n, где n – порядковый номер гармоики. Сколько вам потребуется вре...

olegmotov писал(а): ↑

19 окт 2021, 22:29

как перевести dB в мкВ/м.

https://r1ban.ru/calc/EMC.htm
http://www.7system.ru/article/table1

так вот друзья. думал я как с такой бедой справится насчёт шкива с блока УКВ который по собственной глупости убил. если бы был токарный станок то выточил из латуни или дюраля или из карболита но нет ничего. а давай думаю сделаю его из бука \круглая ножка от старого стула\ отрезал типа толстой шайбы ...

Так уже лет так пять тому назад была тема про снятие АЧХ, я там тоже своим опытом делился. Хотя, может и не на этом форуме (на форуме Паяльника). Нужен только компьютер, любой электретный микрофон (не самый паршивый, например из магнитол 90-х годов или МКЭ-3 пойдут, а вот из телефонных гарнитур - уж...

olegmotov писал(а): ↑

29 окт 2021, 20:45

Доработал БП:

Ну, ещё бы источник тока на кп303 вместо 470 ом, чтоб воздух не греть.

… Во-вторых ваш спад 10-12дб компенсирует ТБ Во-первых, спад не "мой", а у динамиков а-ля 1ГД-48 сотоварищи. Данные из справочников. Во-вторых, дабы иметь результаты именно моих замеров, ткнул "Shure SM-81" в предусил "Focusrite" с В3-33 на выходе (НЧ кусок АЧХ в разных положениях ТБ "Океана-209"):...

Как книжка учит Книжка не правильно учит в ней ошибка. В ней гетеродинная катушка L4 верх\низ1,75+2,5, а на самом деле L4 низ\верх 1,75+2,5. Низ-верх перепутаны. В L3 верх/низ правильные. Очень редко встреваю в разговоры, но тут не совсем верно трактуют "книжку", поэтому посмотрите на этом видео ко...

vatsur писал(а): ↑

18 дек 2021, 09:25

шайба, снизу, с обоих сторон токосъёмные пластины

На фото это они?

шайба, снизу, с обоих сторон токосъёмные пластины На фото это они? http://forumimage.ru/thumbs/20211218/163981084492958958.jpg Да. Шайбу ацетоном (646-ым растворителем) вытереть (если чёрная, то оттирать нашатырём), контактные пружины тонко заточенной, как игла, спичкой с ватой на конце (иголки жел...

Мне интересно посмотреть, как будете вкорячивать smd вместо выводного резистора, если под ним две-три дорожки проходит... Я вот так делал. Не знаю, как правильно называются эти штырьки, с пластмассовой держалкой между ними. Купил штук 100 на али, и использую их, где надо SMD поставить на замену обы...
