Друзья прошу помощи с Ростовом 012. Приобрел себе сей девайс под ремонт и профилактику Сделал профилактику, заменил все конденсаторы. Сейчас не работает счетчик, потрескивает УНЧ в одном канале но это пол беды. У аппарата работают все режимы логики только при перемотке вперед и назад оба подкатушеч...

Самый ! писал(а): ↑

23 сен 2023, 19:05

Фото платы и СХЕМУ.

Он даже не соизволил ответить работают ли у него перемотки или нет а схему и фото я думаю что вообще не дождемся...

При перемотках подающий подкатушечник стоит. Должен вращаться в противоположную сторону и менять обороты в зависимости от оборотов приемного узла. Если с операционниками и фото датчиками которые под подкатушечниками все нормально (присутствует и усиливается сигнал) то проверьте диодную сборку кц407...

Жека писал(а): ↑

21 окт 2023, 23:18

у меня со стабилизатора выходят +/-15 вольт, и -/+9 вольт,

Что-то я не помню чтобы на моем Ростове 012 было двух полярное питание по 9 вольтам.
Может у вас вообще плата стабилизатора с трансом от другого аппарата стоит?
Поэтому может и такая белиберда с массой и напряжениями

Жека писал(а): ↑

22 окт 2023, 09:34

пошёл дым,

Жесть.
Выяснили откуда дым пошел?
Вытащите все коннекторы из платы стабилизатора и заново перемерьте напряжения. 5и 6 контакт мерьте в режиме переменного напр.
+/- 15 вольт измерьте относительно 2 контакта

Жека писал(а): ↑

22 окт 2023, 09:19

У меня минус девять вольт два раза получается на 5-6 проводе разъёма xs2 сидят

Ни чего не перепутали?
Вообще там должна быть переменка по 2 вольта. это напряжение идет на накал ВЛИ индикаторов.
Там ни как не должно быть минус девять вольт

запросто в отношение общего провода может быть -9 Вольт Да подзабыл я про это смещение с стабилитроном. В схеме указано что по два вольта переменки, но не указано относительно чего нужно измерять. В любом случае если ВЛИ индикаторы на аппарате светятся то все с этим напр. нормуль и можно забить на ...

Я на днях мерил было +/-17 вольт,относительно общего на стабилизаторе, Это много, убавьте подстроечниками до 15-ти. Потом как почините, на прогретом аппарате тоже нужно будет заново подкорректировать. припоял общщий стабилизатора к корпусу, Не нужно ни чего колхозить. Ищите где у Вас обрыв. Прозвон...

Самый ! писал(а): ↑

21 окт 2023, 21:00

согласен, ни одного подобного случая не встречал

Спорить не буду.
Я не профи, а просто любитель.

Жека писал(а): ↑

25 окт 2023, 20:31

Купил конденсаторы 2200/63

Вместо того который на 5000 лучше ставить два по 4700 в паралель

Жека писал(а): ↑

26 ноя 2023, 14:12

не каких пятен не видно,

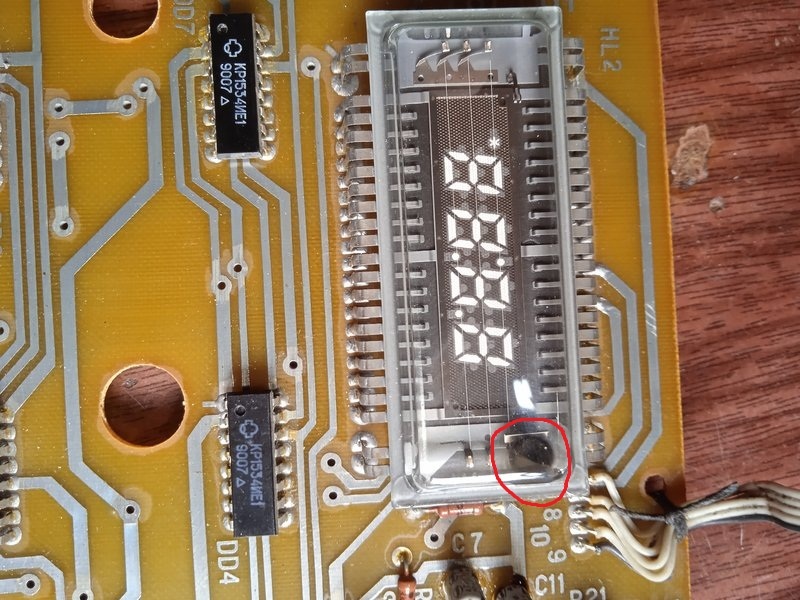

Вот где выделил посмотрите у Вас черное пятно или серое?

Должны быть как тут

А крайняя правая цифра это цифра один или это тоже горят случайные сегменты?
Правая цифра счет работает?

- Не принимайте ролики от блоггеров за руководство к действию. Я знаю безобразные "рекомендации" от них: отрицательные отзывы "там" от нормальных спецов идут тоже в "+" блоггерам. Нормальному мастеру, как ИМХО правило, не до ю-тубов. Был один очень хороший мастер Георгий Веревкин который потратил о...

Самый ! писал(а): ↑

25 янв 2024, 16:57

в описании такой фукции нет.

Да обычный ПКН 41 там стоять должен
Это не орбита 107

Операционник к157уд2 посмотрите на плате УЗ что у него на входе/выходе.
Довольно таки часто они вылетают особенно если есть перекос по питанию +/- 15 вольт.
