Маховик ослабьте и передвиньте к передней стенке. Снова затяните. Тоже решал эту задачу, пока не догадался так сделать. Всё встало, как родное. Переключатель диапазонов имеет шарик и пружинную деталь, похоже на латунь толщиной 1мм (может чуть толще даже). Как она крепиться трудно понять, может запре...

Ему без разницы чем граничить. Отбортовка на передней стенке не даст приблизить маховик совсем вплотную к стенке. Проблема отсутствует.

Поначалу так и делал, но уж больно большое расстояние, около 20мм, да и тереться он не будет? Маховик не трётся, так как упирается в отбортовку вокруг оси на передней стенке. У вас на фото отбортовка прекрасно видна: http://forumimage.ru/uploads/20210712/162608612996289918.jpg И вообще, тросик расп...

bluezmoon, Да нет, не колхоз. Так запрессовать пружину в месте крепления в домашних условиях невозможно, от слова совсем. Просто одна из модификаций - литой силумин. У вас явно другого типа переключатель.

Выше отредактировал своё сообщение пост 38, где вставил фото отбортовки.

JAS, у меня с конденсатором. Поэтому помочь со схемой подключения для вашего варианта не могу.

JAS писал(а): ↑

03 авг 2021, 19:37

глянуть бы ещё тот Пунане-РЭТ, где шпон заменили

Кстати, да. Очень любопытно взглянуть. Надеюсь уважаемый maister не откажет.

Для чего применялись маломощные ТА1 и др., когда даже для одноламповой конструкции рекомендуют транс 40 и больше ватт? Ну для любителей чистейшего звука в усилителях может и надо иметь запас по мощности, то в остальных применениях такой запас абсолютно бессмысленен. Обмотки 6 Вольт позволяют гибко ...

eps писал(а): ↑

25 авг 2021, 12:21

диапазон сдвинулся в правую часть шкалы

Проблема-то в гетеродине. В правой части шкалы частота выше или ниже?

Надо разбираться с возбудом, а не с резистором.
У вас на фильтры ПЧ надеты экраны?
Выньте лампу 6А8, останется возбуд?
Без резистора эксплуатировать нельзя, так как сетки ламп нельзя оставлять повисшими в воздухе по постоянному току. Это же элементарно.

Вдогонку. Ну вот нашёл описание этого метода подавления фона. Пипл, читайте, эти вещи надо знать:

Я видел то объявление о продаже Урал-57 с ФМ-диапазоном. Продавал Воевода. Имел отрицательный опыт с ним. Человек неконкретный, расплывчатый. Впрочем, углубляться в подробности не буду.

Хорошо, что разобрались что к чему в этом приёмнике. Шасси довольно-таки чистенькое.

На одной из поверхностей видны следы вытекания воска. Вопрос 1: совсем ли это плохо? Скорее всего он потёк не по своей инициативе, а по причине большого тока через него из-за какой-то неисправности. Поэтому ремонт такого приёмника надо начинать с тотальной замены всех бумажных конденсаторов на совр...

Ну и каким образом этот диод образуется? Физику не помню. Но она сродни тому как в топках котлов определяют наличие пламени по возникновению односторонней проводимости между контрольным электродом и массивным общим электродом. Тонкий контрольный электрод нагревается значительно сильнее, чем общий м...

Абсолютно верно, для уменьшения фона. А насчёт оксидной массы это что-то мудрёное. Между подогревателем и катодом в обычных условиях существует проводимость. Причём односторонняя проводимость! КАК ДИОД! При подаче небольшого положительного напряжения на подогреватель этот диод запирается, и устраняе...

Можно так: http://ra3pkj.keyforum.ru/viewtopic.php?f=3&t=108
Где-то видел ещё другой способ, но забыл где.

Shuare писал(а): ↑

30 июл 2022, 18:14

Не удивлюсь, если моточные данные в этом Рекорде совпадают с Рекордом-310,311. Они там не заморачивались - 2 КВ диапазона сделали на одном контуре переключая конденсаторы

В 311 отдельные катушки на КВ1 и КВ2. Как и в 314.
354, имеющий один КВ, не похож совсем. Достаточно посмотреть схемы.

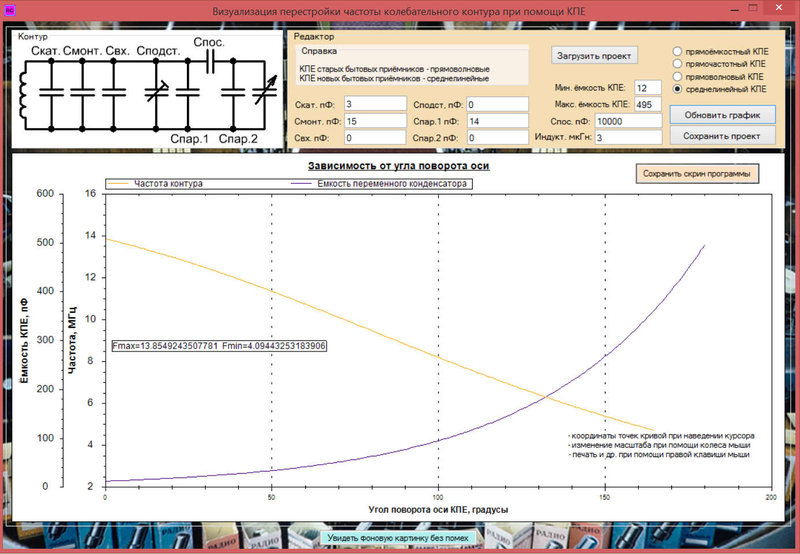

Частота гетеродина выше на 0,465МГц. При индуктивности 3мкГн контур перестраивается от 4,1МГц до 13,8МГц.
Частота контура изменяется относительно ровно (жёлтый график).

Можно уже мотать катушку.

Фазировка на входном контуре в таком простом приёмнике не играет особой роли.

Глушняк скорее всего из-за того, что гетеродин на КВ не вогнан в диапазон, а также сбито сопряжение. Также возможно, что гетеродин не заводится из-за малого коэффициента катушки связи (она должна быть поверх контурной, а не рядом). Индуктивность контурной катушки легко посчитать исходя из ёмкостей н...

denic1 писал(а): ↑

01 авг 2022, 11:54

Последний вопрос,правильно я понимаю про входной контур, L11- контурная катушка, L10 -связь?

Да, правильно.

Oleg456 писал(а): ↑

01 авг 2022, 16:02

описание радиолы Сириус-5 с аналогичной схемой как у Рекорд 354

Неожиданно, но интересно.

Будем точны. Тёмное напыление - это бывшее когда-то зеркальное. Потемнело от времени из-за впитывания газовых примесей, которые неизбежно существуют в вакууме. Но этот факт не говорит сам по себе, что лампа плохая. Она может быть ещё очень хорошей.

Задержку в бытовой аппаратуре не применяли.

VASILI , Очень странно, что вы не вчитываетесь в мои сообщения. Начнём с того, что я не говорил, что приёмник без заземления не будет принимать. Приёмник без заземления будет принимать. И во многих случаях приём будет удовлетворять слушателя. Я же говорил, что заземление улучшает приём, а без зазем...

Да. я разглядывал через стекло снизу. Там экранная сетка соединена с анодом. Хорошо видно.

Уже сказали выше про Д401 на выходе кадровой развёртки (6Ф5П). Помню постоянно в разных теликах сдыхал. Хлипкий очень. Это цепь защиты от прожога экрана при отсутствии сигнала кадровой развёртки (опять же выше сказали).

Если речь о окислах, то изопропиловый спирт. И несколько раз вставить и вынуть лампы. Работает бескомпромиссно.
То же самое применимо ко всем видам открытых переключателей (галетники, ножевые). И закрытых, если разобрать.

Случайно забрёл на форум. Но тему Митино пройти не могу. На видео самые популярные слова на вывесках - "телефон" и "ремонт". Я ездил из Тулы. Первый раз попал в Митино, а может в Тушино, ориентировочно в 1991 году. Год запомнился, потому что приобрёл компьютер Поиск (сначала базовый блок), потом при...
