ssmmiill

Я вас умоляю,на фото кинескопы 70 градусов отклонения типа 35лк2б., несчастные случаи в истории не помню.,; даже на американской хронике рабочие без защиты.

ssmmiill

old_hippie, Всё вычисляем, берём справочный листок: http://forumimage.ru/uploads/20210211/161306691823849256.jpg По средним значениям: анод=100вольт, ток анода = 30мА., отсюда внутреннее открытой лампы сопротивление = 3,33КОм. Внутреннее 3,33к+анодный резистор параллельно 6,2к =2,167кОм. Допустим: д...

ssmmiill

Кстати, пытаюсь понять, чем обусловлена узкая полоса пропускания усилителей цветоразностных сигналов на 6Ж5П в БЦИ ? Узкая полоса обусловлена (полосой пропускания т.е.) постоянной времени RC цепи на выходе каскада: Допустим сигнал яркости идущий на катоды кинескопа имеет полосу 6МГц. В цепи анода л...

ssmmiill

Вот и заработал репродуктор! и очень даже прилично, с характерным окрасом. Катушки намотаны проводом 0,07 и общее сопротивление получилось 1600 ом. По чувствительности: если один вывод зажать в руке а второй подключить на анод выходной лампы лампового рп ( с отключенным динамиком), то слышно как реп...

ssmmiill

old_hippie писал(а): ↑
14 фев 2021, 18:00
А вот размер не оценить.

Не проблема

Кстати по диагонали, учитывая скруглённые углы: по наружному размеру стекла диагональ 35см, по люминофору диагональ 33см.
По длине трубки ,это, пожалуй, второй кинескоп ссср, самый длинный 43лк2б.

ssmmiill

Хотя нет! самый длинный кинескоп СССР был 53лк2б Значит по длине: 1. 53лк2б http://forumimage.ru/uploads/20210214/161331907042135255.jpg 2. 43лк2б http://forumimage.ru/uploads/20210214/16133192510034337.png 3. 35лк2б http://forumimage.ru/uploads/20210214/16133193784166328.png Но 53лк2б я никогда в ж...

ssmmiill

Всё-таки интересно насколько безопасно ремонтировать УЛПЦТ с БР-1 Для того чтобы подходить к БР-1 нужно прочитать сначала соответствующую литературу, и понимать что ты делаешь и для чего http://forumimage.ru/uploads/20180201/151750995247826641.jpg http://forumimage.ru/uploads/20180201/1517510003417...

ssmmiill

6Н2П это обычная широко распространённая и недорогая лампа, поэтому для некоторых личностей, которые слышат электроны в проводах, звук получается дешёвый

, а вот если вставить подороже какое-нибудь ЕСС ...уау!

ssmmiill

dad373 писал(а): ↑
15 май 2024, 17:12
Вопрос-друзья,это фишка завода.

Да, это фишка этой схемы, в режиме стоп одна из фаз мотора остаётся включенной и тормозит мотор, это не неисправность.

ssmmiill

Если накрутить ускоряющее напряжение - катод убьётся быстрее! Повышение напряжения накала - тоже не безвредно... А вот попробовать задействовать неиспользуемую часть площади катода (мой метод...) - эффект может дать, и не в ущерб долговечности кинескопа... для (Andrey Smirnov ) -накрутить ускоряюще...

ssmmiill

ssmmiill

Изготовить механизм Рекорд-1(т.с. опытный образец) с нуля оказалось труднее чем всё остальное. Вначале не всё было понятно с размерами и также с другими нюансами устройства. Но помогло это видео https://www.youtube.com/watch?v=61E6dlpqkXg&t=0s&list=LLswwqiiDPHGtVAn2xVsjdVg&index=17 автор которого по...

ssmmiill

Работает - очень просто, лампы включены через дроссели, сердечник которых может намагничиваться дополнительной обмоткой. У намагниченного сердечника насыщение происходит уже при небольшом токе через обмотку, включенную последовательно нагрузке, если же тока подмагничивания нет - индуктивность дросс...

ssmmiill

Ну он, как бытовой,был мощный ус., работал на высокоомную нагрузку 8Ом, и мог в импульсе отдавать ~160Вт на канал.

ssmmiill

Время реакции стабилизатора порядка 1 мкс. На выходе стабилизатора стоит 200мкФ, при нагрузке 8Ом: http://forumimage.ru/uploads/20210507/162039892406254722.jpg Частота среза ~100Гц, время 1,6 милисек. Поэтому одиночный импульс с большой скважностью проходит свободно. А при полной загрузке,да 8ампер...

ssmmiill

Транзисторы через 15 ком не могут жрать ток.., или микросхемы виноваты или резисторы в цепях питания уже не по 150 Ом! те резисторы на которых много падает напряжение проверить на сопротивление! тем более плата была чем-то залита.

ssmmiill

https://disk.yandex.ru/i/8vIqMa3VhiKnNw Фон на минимальный громкости. При вращении регулятора он (фон) не меняется. Когда подносишь длинный провод к колпачку он (фон) усиливается. При касании резкий рык, я сразу провод убрал. Наступила тишина. потом с нарастанием (появляясь как бы из глубины) фон в...

ssmmiill

Совсем необязательно повторять намотку "универсаль", в стародавние времена пришлось что-то подобное ремонтировать с перемоткой катушек, намотал между "щечками", подогнал под нужное значение их индуктивности - и все дела! Не могу сказать, что получилось лучше, чем было, но работоспособность стареньк...

ssmmiill

И крайний вопрос. Возможно ли все таки восстановить УНЧ? И использовать их вместе с тюнером ФМ? Конечно! При желании можно и катушки перемотать. А восстановить унч очень просто - закоротить катушку L8, т.е. чтобы колпачёк лампы шёл на переменный резистор. Сигнал на унч подаётся на вход ЗВ (звукосни...

ssmmiill

Физически кинескоп воспроизводит все цвета:

Что вы там крутите (смайл ?)
Теперь для начала :
1. выключаем цвет, настраиваем полноценно чёрно-белое изображение (читаем книжки).

ssmmiill

Усилок стоял где-то на складе и долго не работал. Он 86 года это больше 35 лет аппарату. Неисправность была холодные пайки, сделал быстро. Но, через некоторое время появился хрип, причём такой странного рода, небольшой и то есть то пропадает. Оказались эти самые крутые электролиты ELNA показали бол...

ssmmiill

Формовка - это электрохимический процесс создания на алюминиевой фольге электролитического конденсатора диэлектрического слоя, который является диэлектриком только в одном направлении (в другом этих свойств нет). Если бы автор дал устройству время ,возможно измеряемое сутками, то 99.9% ничего не при...

ssmmiill

Обрывы могут быть разные, но на отклонение(коррекцию) строчный идёт один выв.5 от ТВС и он на Ш11б выв.8

ssmmiill

Радио 1955 г. №12 http://forumimage.ru/uploads/20210607/162308391875165718.jpg По моему опыту 31ЛК2Б самый требовательный к качеству магнита ИЛ., те что подходили к КВН и т.д. далеко не всегда годны здесь. Обнаружил: выставил самое максимально яркое положение магнита, но при подносе к корпусу ИЛ отв...

ssmmiill

Большая часть схемы выполена на простых ИС серии КМОП, (К561...) питание их обычно от 5 до 12 вольт нужно замерить на выв.7 масса, на выв.14 +Ип (для 14 выв. микр). Для проверки без схемы вслепую нужен осциллограф. Полностью подключаем ,.даём все сигналы,.. тыкаем осциллографом с открытым входом на ...

ssmmiill

Схема явно имеет отличия от реальной платы,
варикап перестройки по диапазону квс111а на плате вижу только один,
контура простые, не трансформаторные и многое другое.

Самый ! писал(а): ↑
10 май 2024, 21:57
А как его в ФМ ?!

для начала запустить бы в родном диапазоне.

ssmmiill

АСО писал(а): ↑
21 июл 2021, 16:31
Помогите определить, что за лампа?

Кенотрон AZ1, накал 4в, 1А.
6Е5 индикатор , накал 6 вольт.

ssmmiill

А когда товарищ pumba64 , покажет свой ТК-1?, или в падлу показывать? :-D http://forumimage.ru/uploads/20210726/16273211357942937.jpg И ещё на ретротехнике принято показывать не какие-то редкие аппараты, а себя-любимых на фоне редких аппаратов :-D, и посередине кадра писать фамилию большими жёлтыми ...

ssmmiill

Судя по всему это генератор синусоиды в диапазоне от 10? 20Гц- 100?кГц, сдаётся мне что это самопал выполненный в заводских условиях. 1.Гравировка заводская, но нет и видимо не было шильды данных прибора. 2. Шкала плавная на 4 поддиапазона, а дискретный переключатель на 5 диапазонов. 3. Стрелочный п...

ssmmiill

Так вот, на ретротехнике обитают уважаемые коллекционеры, которые могут позволить себе приобрести такие редкие и недешёвые веши, да вот беда: в большинстве своём это люди весьма далёкие от радиотехники, электроники и электротехники. А посему, они только могут прикупить редкий аппарат, поставить на в...

ssmmiill

Ирина писал(а): ↑
28 июл 2021, 19:25
Вы считаете, что собирать технику должны исключительно специалисты, а любители нет?

Здравствуйте, и любители конечно могут ., только меня всегда удивляет как зашкаливает чувство собственного величия отдельных любителей.

ssmmiill

Здравствуйте, ни кто не пыхтит ядовитой завистью. Вопрос мой был вообще не про магнитофоны и ни к Volga 3102. Мне просто интересно, купив ещё в 2015году довоенный телевизор ТК-1, наш один уважаемый форумчанин с ретротехники, покажет подробные фотографии своего телевизора ? или, как обычно : вот пока...

ssmmiill

при токе в 3.5-4 А уже не работают пока разговор ни о чём, важен ни ток, а мощность рассеяния. после тока в 3А шайбы начали плавиться Теплопроводность изолятора отсутствует. У меня 819-е при токе в 1А уже нагреваются до 60 градусов. У меня, почему-то, впечатление что вы что-то не договариваете. Ну ...

ssmmiill

Покажу какой-то фонарик, инфы по нему у меня нет, вроде медицинский. http://forumimage.ru/thumbs/20210805/16281770711560186.jpg http://forumimage.ru/thumbs/20210805/16281770854810815.jpg http://forumimage.ru/thumbs/20210805/162817709922493750.jpg Что интересно: лампочка у него, судя по всему, с угол...

ssmmiill

Да , забыл сказать. Взрывается С39. Я его менял на современный (50В 47мкф) - он сначала вздулся , потом и взорвался. Поставил 100В 47мкф - этот не взрывается , но , похоже , тоже вздулся:( Подозрения: неисправен диод Д5, или неправильная полярность конденсатора. http://forumimage.ru/uploads/2021080...

ssmmiill

Отлично!

ssmmiill

линейность по вертикали эффективно работает?
Всё равно, проверить заменить с33,с34, с36, регулировка R45.

ssmmiill

Резистором R87 На КТ15 ( или на R87 -цепь одна) выставляется без сигнал 9,5в (по другим данным 8вольт), потом с сигналом R80 устанавливается порог срабатывания АРУ - размах видеосигнала.

ssmmiill

Кадровый импульс гашения формируется от кадрового трансформатора Тр3 вывод 6 (должен звониться на землю). Далее идёт на блок цветности (по-моему на субмодуль) и формируется на транзисторах Т1,Т2,Т3. R10 регулирует ширину импульса гашения, он же используется в схеме опознавания цвета. http://forumima...

ssmmiill

Итого: на катодах всех +220в.
на ускоряющих +600в;
на модуляторах +185вольт.
что реально?
напряжения относительно катода, модулятора, ускоряющего, должно быть, +-20%

ssmmiill

http://forumimage.ru/thumbs/20210819/162939781527435972.jpg " Напряжения на модуляторах Ш22-Ш24 = 90вольт +-, регулируется на передней панели ручками "цветовой тон" "жёлтый -синий, красный зелёный"., дополнительно на БЦ R155 и R161. Если при отключенных катодах Ш21, но при подсоединённых модулятора...

ssmmiill

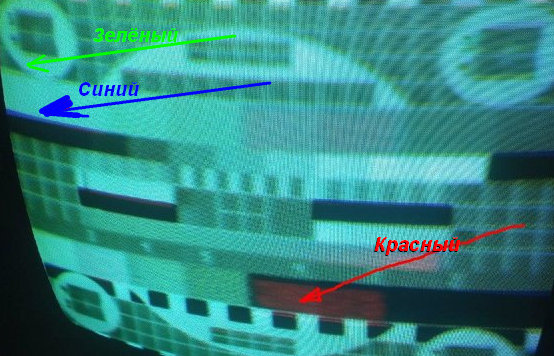

11,12 контакт на панельке кинескопа , да синяя пушка., но раз она светит зелёным значит разрегулировано: 1. магнит чистоты цвета, 2.не размагничен кинескоп, 3. неотюстирована отклоняющая система (ОС). Это нужно разрядить конденсатор на катод и модулятор этой пушки? Да, но нужно плавно подбирать энер...

ssmmiill

Андрей Н писал(а): ↑
23 авг 2021, 16:27
Забавно, что метры сокращенно писали мт, а не м.

Так и частота в то время была в килоциклах.

ssmmiill

ssmmiill

Да мне кажется, они горели в первую очередь из-за конденсаторов БМТ и МБМ, если их поменять, хорошо всё пропаять, пыль убрать - никаких возгораний не будет. Нет, возгорания происходили по причине большого использования горючих изоляционных материалов.(гетинакс, полиэтилен и т.д.) Вот возьмите телев...

ssmmiill

old_hippie писал(а): ↑
11 сен 2021, 00:16
Значит, на амплитудном ограничителе таки сэкономили... =)

да не, это при отсутствии строчки- отсутствии ару- при сильном сигнале- кадры пролазят в звук.

ssmmiill

Давно хотел сделать такую приставку, но вот настало.. На данный момент изготовил работающий макет. Транскодер изготовлен на 4 микросхемах : TDA8505 -кодер секам, TDA4565 -л.з. , TDA8362 -видеопроцессор пал (не путать с tda8362A !), TDA4665 -л.з.64мксек. По схеме довольно прост, не содержит намоточны...

ssmmiill

не, не всё... не всегда стартует тут есть нюанс, датчики лучше не трогать, брать три фазы мотора и смещать их все по кругу - 3 варианта подключения (реально два - минус родной вариант), и поменять две фазы местами и опять смещать по кругу - 3 варианта, должно получиться найти нужный. 11,12,18.

ssmmiill

Если у вас при включении АПЧГ, точная настройка отбрасывается в сторону, то есть становится хуже чем было, это значит что схема АПЧГ или имеет дефект, или расстроена. Поддерживаю. Проблема сидит только в правильной настройке схемы АПЧГ и больше нигде. http://forumimage.ru/thumbs/20211104/1636042019...

ssmmiill

не там

показал стрелкой где точка 84
