4L1G писал(а):Покажите пожалуйста этот провод на схему:

Судя по моточным данным, это от катушки L1.

old_hippie

Как же, он у меня оторван, не знаю куда девать и на КВ ловит..... :not_i: Ну по ссылке по схеме посмотрите, там и катушки магнитной антенны приведены, и схема. Отследите по переключателю диапазонов, к чему этот провод относится. Если L1 оторвана, ИМХО только чувствительность упадет и избирательност...

Alexander L.

Приемник далеко, судя по фотографиям, место куда припаян провод отмечено стрелкой. На обратной стороне платы этого провода нет.

Sashtet

http://forumimage.ru/uploads/20201224/160885160687222535.jpg http://forumimage.ru/uploads/20201224/160885161304781770.jpg Здравствуйте! Вот хочу сделать передатчик СВ диапазона, для испытания и просто прослушивания старых и самодельных радиоприемников СВ диапазона. Нашел такую, если можно сказать, ...

svk

Эх, шарманочка

Угольный я питал от батарейки.

Воевода

Там вроде смещение через переменный резистор R1.....

ДедФеном

Смещение на защитную сетку ???

ДедФеном

Надо будет попробовать.

дед Палыч

novosibiretc писал(а):А зачем 5ц3с? Тут и 6ц5с вдвое с запасом.

читаю я от тему, читаю и в толк не возьму\уж простите\
а че диодный двуполупериод уже не рассматривается,
или тут как то кенотрон на приставку воздейтвие имеет?

дед Палыч

про удвоение частоты слышал в ТАКОЙ схеме...

ЮРИК 2010

А что мешает заменить 6П9 на 6П15П, которая имеет отдельно выведенную и активную третью сетку, в которой и есть вся особенность схемы, это модуляция по третей сетке. Где то я видел схему транзисторного модулятора, для этой схемы.

Атос

Ястребов писал(а): ↑
02 дек 2021, 17:23
вопрос к автору один - а как это работает

нормально это работает

Атос

Ястребов писал(а): ↑
02 дек 2021, 14:46
то вопросов бы не возникало.

есть вопросы задавайте?

У меня вот не возникло, а уж я то могу к каждому резистору дае...

Атос

ДедФеном писал(а): ↑
02 дек 2021, 16:46
модуляция на защитную сетку тоже странное решение

стандартное

Глеб

Модуляция по защитной сетке - один из штатных режимов лампы ГУ-50. Для этого её смещают отрицательным напряжением 80...200 вольт, модуляция получается весьма линейная. 6П9 так тоже неплохо модулируется, я пробовал. Задающий хорошо делать на "Жу́чке" (6Ж1П или 2П), трёхточка на кварце с удвоением, т....

Атос

так любой угольный
регулировка предусмотрена

Ястребов

4L1G писал(а): ↑
30 ноя 2021, 22:12
))) Завидуешь, что мои схемы гуляют по всему интернету?

нет, не завидую. только смысл их рисовать и советовать, если вы сами их не испытывали.
если бы к вашим схемам были приложены фото конструкции, монтажа, результаты, то вопросов бы не возникало.

ДедФеном

Что задавать то ? По схеме всё понятно. А вот как оно работает можно понять только собрав эту схему , я признаю только практические результаты. Смещение на защитную сетку это странно , неизвестно как лампа себя поведёт в таком виде , да и модуляция на защитную сетку тоже странное решение. Зачем это ...

Сцилли

Как правильный микрофон выбрать для такой схемы?

Сцилли

У меня полтора десятка угольных. Мерю сопротивление - разные показатели. Все зависит от изношенности наполнителя. может есть какой критерий определения годности или городить макетную схемку, подавая сигнал на усил.?

Ястребов

Атос писал(а): ↑
02 дек 2021, 16:22
есть вопросы задавайте?

У меня вот не возникло, а уж я то могу к каждому резистору

вопрос к автору один - а как это работает, но он останется без ответа, так конструкцию автор схемы сам не собирал.
резисторы тут вовсе не при чем.

Стимул

Недавно приобрел по объявлению "Океан-209", у которого на передней панели нет привычного значка "Знак качества". Год изготовления неизвестен, но сюдя по номеру выпуск далеко не первых лет. Не просветите, отчего он без значка, ведь вроде его сразу присвоили данной модели?

superformazon

Достался мне по случаю Фестиваль конца 62 года, дата не деталях 8-62. Шалит авто подстройка, сразу после включения минуты 2-3 работает нормально, ни куда стрелка не убегает как у многих. С помощью клавиши влево- вправво стрелка перемещается, но спустя некоторое время скорость перемещения падает пост...

sergey58

Похожая неисправность,была холодная пайка,с104 .Предполагаю,из за возвраста аппарата,сам кондер в норме.

Валерий

В ореховом шпоне

Атос

Serg963 писал(а):
И еще, подскажите пожалуйста, есть ли на форуме специалисты занимающиеся изготовлением шкал ?

http://lisovin.shortwaves.ru/

Тканевая Балтика хоть и встречается редко, но не ценнее чем обычная

Serg963

Здравствуйте уважаемые форумчане. Стал обладателем данного аппарата. http://forumimage.ru/thumbs/20180630/153038853362087610.jpg http://forumimage.ru/thumbs/20180630/153038858207368624.jpg Насколько я понимаю это модель " Балтика 52 " , производства Горьковского завода ЗИЛ. Смущает наличие радиоткан...

svk

4L1G писал(а): ↑
17 дек 2021, 10:08
Есть все три модели, РЗ-1, 52 и М-154

У меня всего одна, но РЗ-1

bluezmoon

Существует Балтика РЗ-1,но чуть ранее был просто VEF РЗ-1,достаточно редкий аппарат

bluezmoon

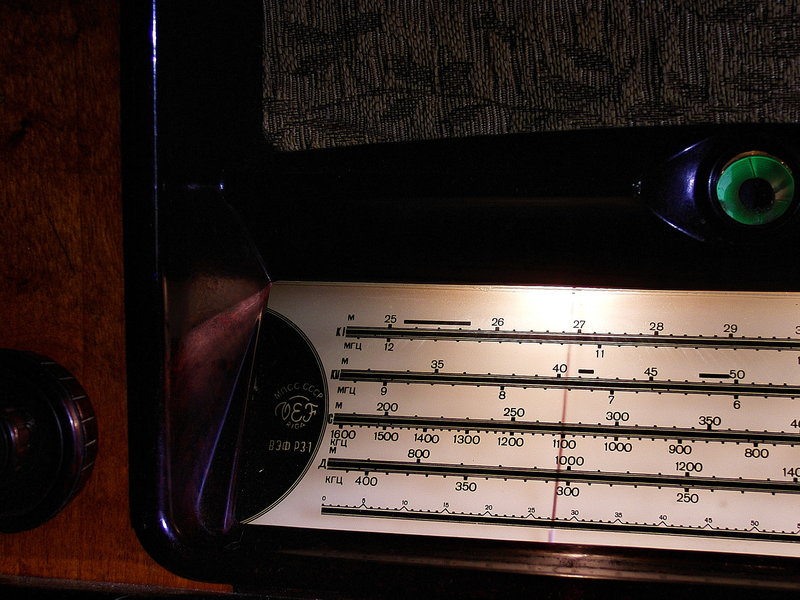

4L1G, выше это мой аппарат и есть,он внешне ничем не отличается от Балтики выпуска 1950г.,только надпись на шкале ВЭФ РЗ-1(отстуствует название Балтика)и прозрачная она,не жёлтая.

bluezmoon

Вчера тоже тканевую привёз,но времени рассмотреть не было,только несколько фот сделал.Номер её 139330,насчёт года пока хз. Впринципе сохран очень неплохой,но от частого пользования протерлась ткань в районе ручки настройки и переключения.Видно,что под тканью фанерка некрашеная-нелакированая http://f...

bluezmoon

Придал боле-мене божий вид,смёл пыль десятилетий,вткнул вилку в розетку...и...аппарат заработал :thumbs_up . С Балтиками ваще по-моему проблем не было,штук семь-восемь у меня.Комплектна-значит работает. Этот аппарат второй половины 1955-го http://forumimage.ru/thumbs/20201110/160502899677191337.jpg ...

ДедФеном

А я живу в комнате с 30ю ламповыми приёмниками и вагоном запчастей и других радиодеталей , и мне кажется что ещё мало

....

"Электрическая связь и радиофикация", 1963 год.

Demas21

Приветствую всех.
Как говорится, принимайте в свои ряды. Приобрел Балтику с тканью по бокам. Пока ещё не включал.

rekord-61

Вот нарыл в инете паспорт с близким заводским номером Дык, (с) - "мужчины посидят, поговорят, поговорят, да и выпьют..", в смысле совсем чутка "не докрутили" тему, а ужо так горячо - не весной и не осенью, а летом 77 года появился знак качества - осталось найти паспорта июнь и июль 77г, т.к. в авгу...

bluezmoon

Нашел я себе сегодня бе ЗК,красношкального,с неутопленной переключалкой о 19транзисторах и по цене 145₽.Пока не показываю ибо страш0н аки ч0рт.

Федот

Этот транзистор и в 201-ом есть... Ок,но добавив его в схему 209-го получили 20 транзисторов.Что к нашему случаю не подходит. Я так понимаю,какой-то непродолжительный период выпускали оба приемника и 205-й,и 209-й. Вот путаница с задниками и произошла.Тем более,что они схожи http://forumimage.ru/up...

rekord-61

bluezmoon писал(а): ↑
23 дек 2021, 13:49
красношкального,с неутопленной переключалкой ...Пока не показываю..

Ой, не томите, шкалу и номерок то хоть покажите!!! А то уж чудится, что РЫЖУЮ шкалу ныкаете..
Но, если по описанию вашему, то должОн быть вот такой

Федот

Добыл я номерок заветный-027697 Двадцать в нем транзисторов. Есть такой у меня , судя по номеру в один день с вашим выпущенный ) http://forumimage.ru/thumbs/20211223/16402716411670912.jpg http://forumimage.ru/thumbs/20211223/164027164273587225.jpg http://forumimage.ru/thumbs/20211223/16402716444979...

bluezmoon

Добыл я номерок заветный-027697

shaman507

Вот схема она изначально очень маленькая на фото вклеенном. При сканировании получилась большой в высоком качестве. была сжата и обрезана, я слабоват в работе с изображениями

Если кому надо в высоком качестве давайте почту вышлю.

bluezmoon

ДедФеном , да,а предпоследняя картинка это мой и есть. Вот добавлю ещё из неопубликованного http://forumimage.ru/uploads/20211218/16398502250736273.jpg http://forumimage.ru/uploads/20211218/163985023639334866.jpg В катушке подмагничивания был обрыв.К сожалению обрыв оказался на четыре тысячи двухсо...

Ястребов

4L1G писал(а): ↑
17 дек 2021, 08:07
конструкции 50 летной давности

добрый день, на другом форуме вы анонсировали одноламповый ЧМ передатчик, как у вас работа продвигается?
покажете, что получилось?

Сцилли

Beslik! Благодарю за схемку, в которой модуляцию дуют в катод. Я загорелся ретро, хочу именно 4L1G повторить. Есть сомнения, не нужен ли на землю развязывающий по НЧ конденсатор с движка переменника подачи отрицательного напряжения на третью сетку? Я думаю, 4-5мкф надо поставить.

Beslik

Думаю, не помешает.

Beslik

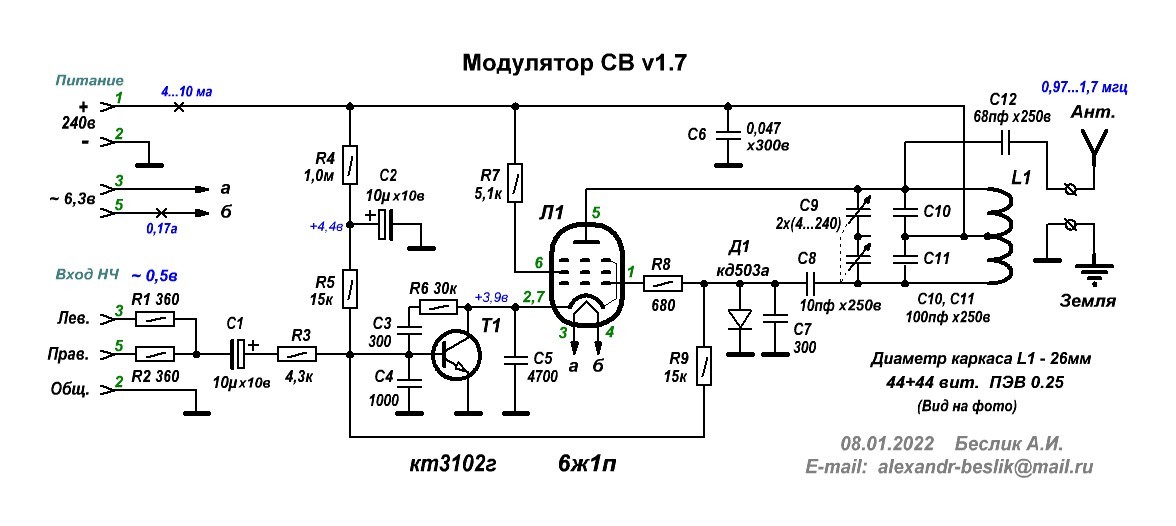

Предлагаю последнюю разработку.
В ней может работать 6п9 без каких либо изменений в схеме.

Просьба сообщить если плохо видно.
На всякий случай, схема отдельно.

Сцилли

Почти все новогодние праздники лепил конструкцию. Осталось контура приделать. Весь подвал занял блок питания. Стабилизированное анодное, стабилизированное на экранную сетку, стабилизированное отрицательное смещение на третью сетку. напряжение на микрофон подается с выпрямителя отдельной обмотки тран...

Сцилли

Пока конструкция в таком состоянии. Несколько ошибок было с компоновкой. Все очень сжато. Контура еще не поставил, думаю, как крепить трубки, есть вариант - надеть туго на закрепленный пробки. Поставить тепловой экран от лампы к задающему контуру. Теперь что-то городить для крепления капсюля микрофо...

Сцилли

Пока конструкция в таком состоянии. 6П9 то в любом положении работает, но не могли поставить вертикально? В детстве сделал приставку на 6П3С на пластиковой банке из-под чистящего ср-ва, и как-то не тянет элементарную приставку монтировать в большом корпусе. Поэтому все по-минимуму. Поставить вертик...
