добрый.перестроил укв на вэф сигма.вроде половина станции принимает.но почему индикатор апч светится постояно.иногда срывается сигнал.что видимо испортил? АПЧ с большой вероятностью светится постоянно из-за настройки на зеркальную частоту. То есть, частота гетеродина меньше (на частоту ПЧ=10,7МГц) ...

Вторая причина,- это расстроенный тракт ПЧ. Конкретно, неправильно настроен детектор. Там сбита S-кривая. В результате, при настройке на станцию, на выходе детектора присутствует постоянное напряжение (положительное или отрицательное), которое и зажигает индикатор. Без приборов лезть в ПЧ не стоит. ...

Судя по схеме, кнопка у нас называется «АПЧ-Свет». И при нажатии оной зажигается подсветка шкалы и отключается АПЧ. В нажатом положении (по схеме) АПЧ у нас отключено

За детектор ПЧ ЧМ в ВЭФ Сигма отвечают контура L15/L16, L17, а также R42, обозначенный на схеме, как «симметрия ЧД» Также есть контрольная точка «КТ», на которой можно померить напряжение относительно земли. Какое должно быть напряжение на этой точке при беглом взгляде на описание я не нашёл... Но у...

Подсветка шкалы обычно не работает из-за перегорания соответствующих ламп или обрыва проводов.
То, что она не работает,- это не принципиально (это просто красивая фича в приёмнике. не более.)... Хотя, возможен вариант, что её отключили специально, чтобы батареи не высаживала.

Сделана эта нога неплохо. Но если её хорошенько доработать болгаркой и покрасить,- от заводской не отличить будет.

Тюнер Радиотехника Т-101-стерео. Ничего необычного. Просто кнопок побольше и стекло затонировано. http://forumimage.ru/thumbs/20210719/162667887790408356.jpg А теперь,- включаем... http://forumimage.ru/thumbs/20210719/162667894053693779.jpg К сожалению, пока не закончен... Полностью закончена и запу...

Мне кажется что отфанеровать колонки шпоном проще чем клеить всякие плёнки или красить, результат точно лучше,из инструмента вообще ничего не нужно, только руки и желание. Придерживаюсь аналогичного мнения ;) Шпон красного дерева. Так это выглядит в процессе. http://forumimage.ru/thumbs/20210807/16...

Недострой... http://forumimage.ru/thumbs/20210911/163138670703384616.jpg http://forumimage.ru/thumbs/20210911/16313867081091824.jpg Прикольные, конечно часы получились. Но никак к ним корпус не получается нормальный сделать. Плюс, что не понравилось в их схеме, взятой с радиокота, - это управление. ...

Вот про этот TEAC V 600 http://www.nakamichi.by/2017/04/stereo-cassette-deck-teac-v-600.html?m=1 Про внутрянку подробно написано. Зато ВИД то какой (дизайн всмысле :) ) ! Думаю Морион 101 / ВЕГА120 лучше будет. Снаружи,- «почти» 8000й. А внутри ... пусто! То есть, даже на родной 2й класс не тянет! ...

По случаю, несколько лет назад нашёл вот такой индикатор... Стоял он в каком-то старом приборе. Предположительно, частотометре сетевого напряжения. Сам прибор до этого находился в бомбоубежище в довольно плохом состоянии и был незамедлительно разобран... http://forumimage.ru/thumbs/20210921/16322458...

Тогда каменный век уже и для автомобильных аккумов. Что же там всё ещё кислотные стоят? :jokingly: Но пока литиевых для авто не видел. Просто на автомобиль ставятся специализированные стартерные аккумуляторы. То есть такие, которые без проблем могут на короткое время дать большой или очень большой ...

Основой устройства, похоже, является микросхема КР1016ВИ1 Точно такая же, как в часах Электроника 7-21. Соответственно, и функционал у устройства будет аналогичный! Назначение кнопок с большой вероятностью будет как у Электроники 7-21. http://forumimage.ru/thumbs/20211027/163533206526707044.jpg С то...

А теперь,- включаем Великолепно! Снимаю шляпу. Даже "шелкографию" не поленились на плате)) З.Ы. На чём синтезатор? Синтезатор на LM7001. Хотя сначала планировал LC72131... Управление ATMEGA8. Индикация статическая. Сдвиговые регистры 74HC595 + транзисторные ключи TD62783AF для управления ВЛИ-индика...

Самодельные измерительные приборы. Все собраны на микроконтроллерах. По современным схемам 1. Измеритель ёмкости и ESR электролитических конденсаторов. http://forumimage.ru/thumbs/20211128/163812381380929210.jpg http://forumimage.ru/thumbs/20211128/163812381446764878.jpg 2. Свип-генератор накитайско...

Объединить 2 колонки в одну, конечно, можно... Но для этого придётся всё пересчитывать. Соответственно, получатся уже совершенно другая аккустика. Обычно это делается следующим образом: оставляется по одному ВЧ и СЧ(если такой есть) динамику. Далее рассчитывается в программе (JBL SpeakerShop или ей ...

Дык это как раз 44,1 нестандартная, а 48 и кратные/делимые (96, 128, 24, 16, 12, 8) самые что ни на есть нативные для систем связи (откель ноги растут и чипсетов звуковух). А кратно 44,1 (22,05, 11,0125) - это наследие CD. Производители дешёвых карт не заморачивались двойным тактированием (должно б...

Если это VEF-12/201/202/204/206/Spidola, Океан-205-216, Ишим или ещё какой приёмник с барабанным переключателем диапазонов,- то там всё относительно просто, поскольку планки диапазонов там съёмные, взаимозаменяемые. Конкретно в ВЭФах весьма интересный вариант,- это гибрид 202 и 206 с нерастянутыми К...

Добавим сюда же импортный аналог ХА6,- TDA1047. Описание у неё поподробнее будет. https://docs.yandex.ru/docs/view?tm=1671602913&tld=ru&lang=en&name=tda1047.pdf&text=tda1047&url=https%3A%2F%2Fwww.rigpix.com%2Fcomponents%2Ftda1047.pdf&lr=51&mime=pdf&l10n=ru&sign=f718cc13b574992a50e36759e50d7944&keyno...

Идея взята у Георгия Верёвкина, памяти которого и посвящается. Собственно, построил блок УКВ для приёмника VEF-12-206... За основу взят КПЕ от приёмника VEF-214 и схема на микросхемах AN7224 и BA4412. Далее, вот так был решён вопрос с коммутацией АМ и ЧМ. Для этого был собран кронштейн коцевого выкл...

Наконец-то допилил свой «комбайн»,- реплику часов Электроника-7-21-10. Уж больно навороченная штука получилась. По функционалу повторяет оригинальные Электроника 7-21-01. Но функционал заметно расширен по сравнению с оригиналом. Из того, что было в оригинале: •Часы с отображением дня недели. •16 буд...

Мой самопал...

А как достигли такой "растяжки" в начале шкалы? 1Вт аж посредине шкалы? Схему можно? Схема используется вот такая: http://forumimage.ru/thumbs/20230605/16859550675749362.jpg Реальная «растяжка», на самом деле, поскромней будет. Хотя, также довольно таки неплохая. Шкала,- самодельная. И делалась, та...

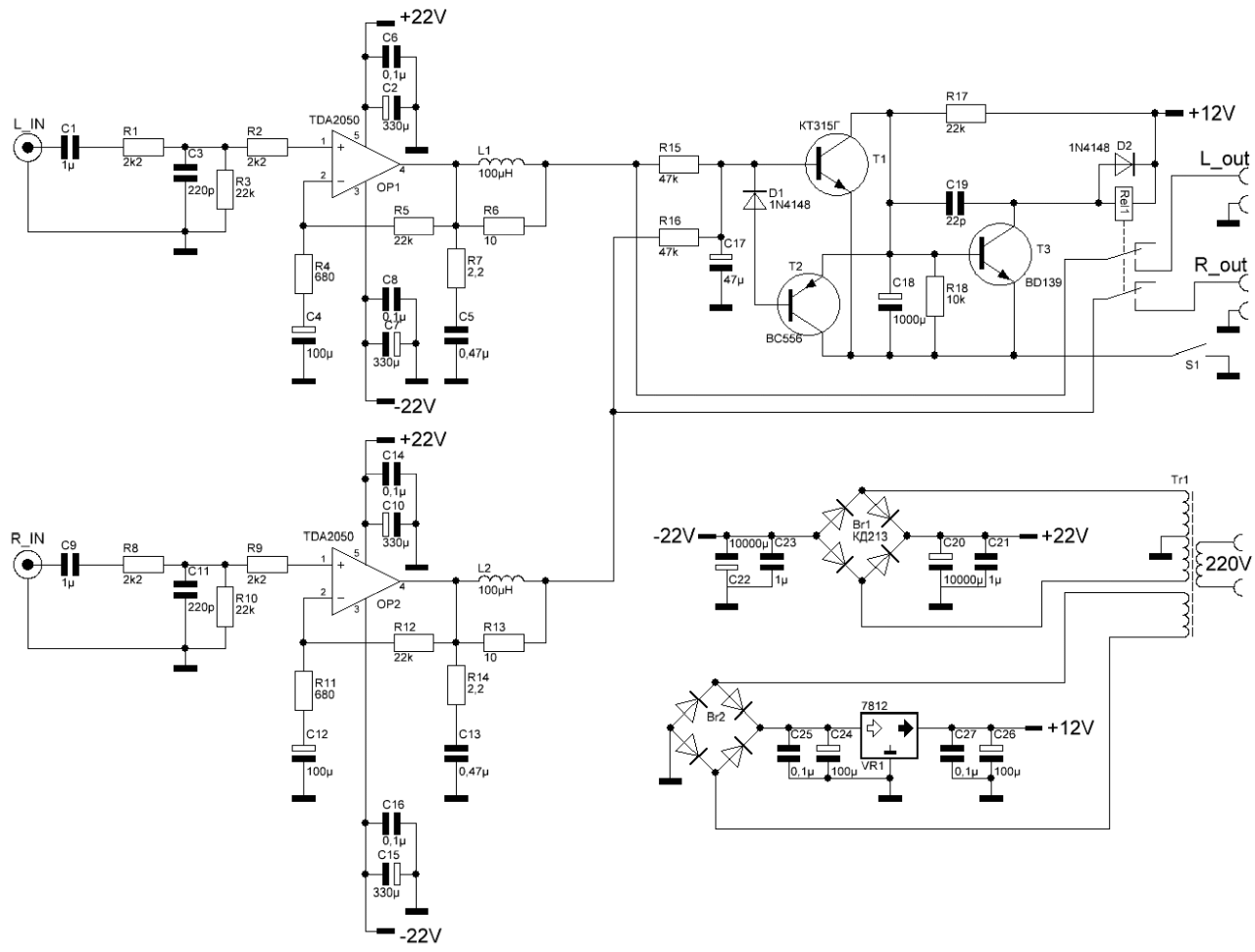

Мой относительно миниатюрный усилитель на TDA2050. Стерео. Сдвуполярным питанием. С защитой и блоком питания на плате. Помещается в корпус батарейного отсека приёмника Ленинград-006. http://forumimage.ru/thumbs/20240808/172310896110571088.jpg http://forumimage.ru/thumbs/20240808/172311034007007722.j...

[/quote]
Фото красивы-а схемка где???
[/quote]

Гурон писал(а): ↑

11 авг 2024, 04:36

А лейку печатной платы можно?

Можно

Всё ясно, значит всё-таки придётся делать самодельный корпус. Проще применить корпус от какого то усилителя. Там вам и транс, и радиаторы, и морда подходящая. Я использовал от Электрон 104 - удобно! И стоит не дорого. Старый системный блок от компа под миниатюрную мать формата ITX... Недавно нашёл ...

Я делал индикатор выходной мощности усилителя по такой схеме:

За логарифмизацию отвечают «гирлянды» диодов. Работает такая схема очень даже достойно.
