Henadzy

Из серии: "Руки делают быстрее, чем голова думает"... Зашуршали регуляторы громкости на моих стареньких малышах Селге-404 и Гиале-404. Порывшись в своих запасах, нашёл новые неиспользованные переменники, но на 47кОм. Выпаял регулятор с платы Селги и перекинув верхний ролик с накаткой, по-быстрому за...

Henadzy

Из серии "Не было бы счастья, да несчастье помогло"... Очень часто встаёт вопрос: чем отчистить грязный пластик корпуса радиоприёмника, шкалу и другие элементы. Спирта в наших аптеках не купишь, знакомых, у которых можно разжиться спиртом, тоже нету. А замечательное средство для очистки, оказывается...

Глеб

Для реставрации и ремонта ламповой техники никакие испытатели ламп не нужны Для ремонта - действительно не нужны, ставим не думая новые и всё отлично работает. Для реставрации , когда хочется максимально сохранить изначальную комплектацию - проверить "родные" лампы и оценить их остаточный ресурс оч...

Дмитрий0603

[image][/image]Здравствуйте, подскажите, пожалуйста диаметр шкива КПЕ блока УКВ, дали на запчасти приёмник, в виде куска грязи, который долго пинали. Корпус переломан, из дерева одна боковинка, внутри песок. Стало как-то жалко его, решил восстановить, разобрал, не выпаивая П2К, почистил их, продул к...

ДедФеном

Покажу шасси Рекорд-47 которое я восстанавливал другому человеку , пришлось всё разобрать и собрать заново , очень помогло описание в журнале Радио №7 за 1948год : http://www.rw6ase.narod.ru/00/rp_l/rekord47r48_07.djvu . Там все подробно описано и в буквальном смысле нарисовано. Покраска в его планы...

Валерий

Использовались оригинальные заклепки

Дмитрий А.М.

Корпус сделал сам(полоски - тень от жалюзи).Немного промахнулся с высотой окна под шкалу(шкала только на днях приехала),переделываю.

Дмитрий А.М.

Ко мне шасси от В.В. приехало вот в таком виде: http://forumimage.ru/uploads/20210220/161384566641481240.jpg Лет 25 назад был у меня доступ и в гальванику,и в малярку(работал тогда в опытном производстве НИИ),а сейчас увы,приходится обходиться "серебрянкой" в баллончике.И заклепки вытяжные,но медные...

Валерий

Вы не авторизованы для чтения данного форума.

e.glu

И все же я попробовал восстановить родную шкалу акриловыми красками.

svk

AlexSU , есть хитрость. Колесико (ручку) точной настройки надо установить красной черточкой по центру. Общей настройкой настраиваете на станцию, при этом не надо добиваться точности, иногда достаточно услышать только "щелчок" прохождения или боковые шумы станции. Тут надо остановиться и перейти на ...

CrazyBeaver

Я к своему 304-му "Сигналу" вырезал КБО из компьютерной заглушки. По текстуре один в один.

JAS

old_hippie писал(а): ↑
11 июн 2021, 02:25
Кастомная доработка

Что такое "кастомная"?
И до кучи - "стоковый" и "пиндосы", как это по-русски!?

kuzmin

Сейчас хлебобулочные изделия и другое упаковывают в пакеты, которые скрепляют вот такими ленточками с проволочкой внутри, разрезаю вдоль, применяю для крепления различных проводов, как пример, динамических головок. http://forumimage.ru/thumbs/20210621/162423881833694382.jpg http://forumimage.ru/thum...

Игорь40

Сам метод очень понравился, всё довольно быстро, но вот клей слишком быстро начинает схватываться, может из за высокой температуры в помещении выше 25 его не рекомендуют использовать, может его нужно разбавить слегка? но в инструкции нет ничего про разбавление (хотя в состав клея входит ацетон) Несп...

Андрей Н

Alexaund писал(а): ↑
17 авг 2021, 13:56
Ой-ё.. И что со спасённым дальше делать? Сдаётся мне что было уже поздно..

Попытаюсь восстановить этого гадкого утенка).

Коллеги, может у кого-то найдется родной корпус, в любом состоянии, но за приемлемую цену (не такую как лежит на Мешке)?

С уважением,
Андрей

Лелек

только до 1500 кажется шкурить, но без пасты. Разница конечно с оригиналом есть. Наждачка без пасты естественно будет заметна,даже №3000 ничего не изменит.Паста №75 легкий абразив,№76 блеск без абразива,пользовал ЗМ-ие.Попробуте на "кошке"-результат приятно удивит.Они продаются в розлив по 100гр,мн...

svk

Дабы не создавать новую тему. Не из пепла, тем не менее... В недавно купленном "Океане-214" обнаружился дефект корпуса, не отмеченный продавцом. Вроде малозаметный, да и то виден под определенным углом. Но когда знаешь, то покоя нет :) Похоже, что на корпусе ранее была дарственная табличка на клею. ...

Талгат7174

Подправленный вариант

svk

Закончил со вторым корпусом. Первый слой так хорошо лег без дефектов, что промежуточная шлифовка не потребовалась.

svk

Последовал советам форумчан и шлифанул по второму слою и дал третий слой. Действительно, картина стала значительно лучше. Всем спасибо.

Борисович

Сделал ещё одну плату для часов на германии.Делитель на 120. http://forumimage.ru/uploads/20210913/1631540755277358.jpg Как то по чуть более совершенной схемотехнике из 70-х заработало без всяких настроек.Теперь стенд работает от 2 гц с микросхемы.А вот заставить мигать от р-п-р транзисторов МП26 ти...

Tronix

Да, часы конечно у Борисович - огонь просто. На германии так вообще выше всех похвал, зачот! Да и остальные тоже. Моё почтение. У меня все гораздо скромнее, но тоже своими, так сказать, руками. Самые первые часики давно делал, уж и год не упомнить толком, но некоторые фотки инет сохранил: https://i....

Tronix

И еще одни мои часики на ИН-ках с термометром на микроконтроллере i8031: https://hsto.org/files/728/afd/aa9/728afdaa9959454498e56cc416b738e6.JPG Питание - по стандартной уже схеме - повышайка с 12В на 555 таймере. Четыре ид1 (на плате индикации), которые управляются 595 сдвиговыми регистрами. Снизу ...

Талгат7174

Дошла очередь до панели-решетки

На очереди - передняя часть корпуса.

Ястребов

короткое видео работы приемника.

Borodach

Удлинить ось потенциометра может помочь клеммник.

nomo

Переделка радиоприёмника "Фестиваль" на приём интернет-радиостанций. Сразу скажу, что радиоприёмник приобретался нерабочий с большими проблемами в ВЧ части. Восстанавливать его в планы не входило. Работал как приставка к плееру. Теперь получил вторую жизнь, работает как радиоприёмник. Видео было опу...

nomo

AlexSU писал(а): ↑
06 ноя 2021, 09:28
вот подробно бы этот проект прочитать, очень хочется использовать идею, при минимуме навыков в контролеростроении...

Сделаю попозже описание проекта.

Талгат7174

Даже малый КПЕ 2,2-16 пф "запрягли" на полную шкалу

nikvan58

А что касаемо кнопок переключателя 2ПК, в 80х. изготавливал из дюралевой трубки разных диаметров. http://forumimage.ru/thumbs/20211125/163784685354657665.jpg на фото 12мм. трубка. внутрь заливаем эпоксидную мастику, сверху слой эмали. шлифуем зажав в патрон сверлильного станка. с обратной стороны св...

svk

Самый ! писал(а): ↑
30 ноя 2021, 22:27
Зачем в составе канифоль?

"Канифоль- смола хвойных деревьев, из которой удалён скипидар...Канифоль применялась и для осмолки то есть защиты от влаги различных деревянных конструкций (с)
Из дерева получена, к дереву вернется

Самый !

Поделки выходных дней: 1) http://forumimage.ru/thumbs/20211206/16387772536701526.jpg правая натёрта волшебным восковым составом, в реальности- без вспышки, смотрится гораздо лучше. 2) http://forumimage.ru/thumbs/20211206/163877705166693644.jpg после сварочника заставили реанимировать древний преобра...

gegemon

Бытовые магнитофоны будущего. Время. Эфир 30 января 1988 г.

Борисович

Глеб писал(а): ↑
31 янв 2022, 02:37
Вопрос, какие именно технические решения позволят слушать её с удовольствием

Борисовича вполне устраивает вот такое техническое решение.Лет уже как 10-12.Любые размышления о звуке прекратил,просто музыку слушаю

ДедФеном

Достался ещё один Москвич-В , 1951 года , третий вариант схемы , вместо столбика был вколхожен кенотрон , кронштейн столбика был сильно подрезан , пришлось его заново изготовить , установил ноый столбик , последовательно с ним для подстраховки поставил 1И4007 , чтобы конденсаторы не бахнули , оба эл...

Борисович

AlexSU, круто.А новая шкала - супер- круто.Как то всегда считал ТТ-3( ТЛ-4) каком то чудом природы,в смысле внешнего вида.Почему то ностальгические воспоминания остались о ТТ-2 и Ф430/1

Дмитрий А.М.

Детали корпуса гнул на оправке:

Прорези делал циркуляркой с дисковой фрезой Р6м5 100 х 1,2 мм в приспособе:

Дмитрий А.М.

Два с небольшим года назад на Мешке за 3 рубля(российских) у Манюка были куплены останки Партизана.Шасси было сильно ржавое,но основное на месте.Трансформаторы оказались целы,пришлось лишь перемотать катушку входного контура СВ и катушки связи КВ диапазонов.Шасси было разобрано,протравлено,зашпаклев...

Борисович

Продолжаем строить часы.Облудил и отформовал выводы деталей.Кстати выводы микросхем 70-90-х опять легко облудились спиртоканифолью. Проверил детали.Так как мелкие диоды были в том числе и с непонятными обозначениями пришлось проверять по серьёзному.С целью выявления стабилитронов в таком же корпусе....

Борисович

Продолжаем строить часы.Берём много разных простых измерительных инструментов и начинаем их прикладывать в разных местах к уже сделаной конструкции часов.Типа что то измеряем.Так как крышка будет в виде усечённой пирамиды,то не так это просто.В результате получилась картинка крышки часов. http://for...

Борисович

Продолжаем строить часы.Вспоминаем как учили начертательной геометрии.Рисуем развёртку кожуха с сечением к корпусу.Вырезаем.Загибаем. http://forumimage.ru/uploads/20220327/164841104212868563.jpg Вставляем крышку.Запаиваем.Зачищаем.Кожух готов. http://forumimage.ru/uploads/20220327/164841111326518912...

Борисович

Продолжаем строить часы. Стекло часов будет из дохлой матрицы от LED телевизора.Причём для ВЛИ индикаторов нужна более прозрачная матрица,которых не очень много встречается.Так что приходится все обломки сохранять.Так что берём подходящий по размеру кусок.Размечаем. Достаем древний и крайне редко ис...

Борисович

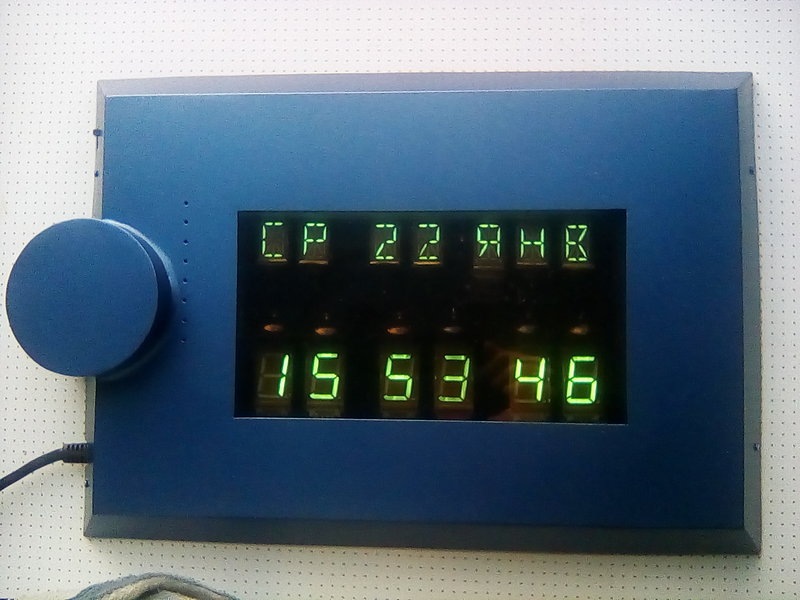

Окончание строительства часов.
Вклеил стекло.Закрыл.Включил.Всё нормально.

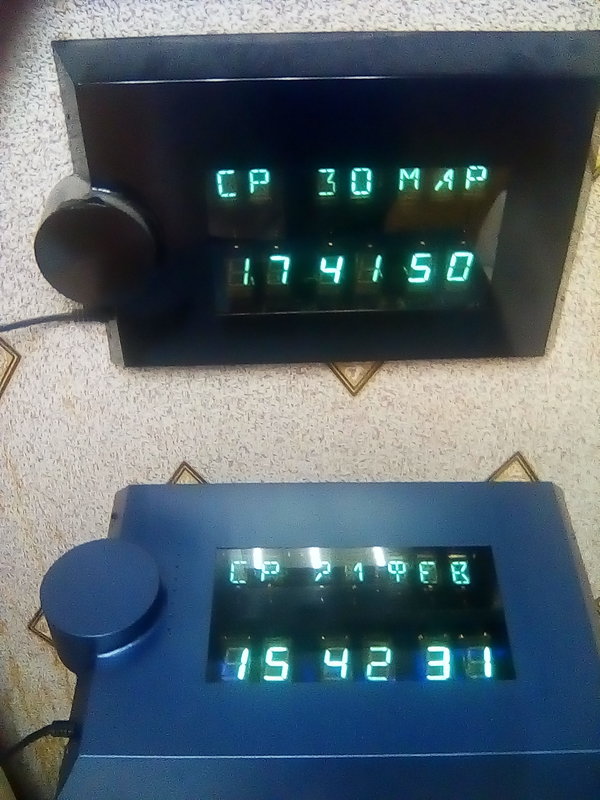

Вместе с первыми такими же часами

Mika

Классная работа!

Борисович

Весьма занятные цифровые японские часы из 60-х годов.Без микросхем,транзисторов и иной электроники.В Радиокоте такое видео нашли

Борисович

AlexSU , всегда поражался конечными результатами Ваших реставраций конструкций,которые изначально были в весьма плохом техническом состоянии. А оригинальными техническими решениями при восстановлении отдельных деталей,поражался ещё больше. А иголка с белой ниткой- это вообще 💣. До такого техническо...

Борисович

Усилитель первый. На транзисторах из 50-х годов. Транзисторы: П-6А 58 или 59 года,П-1 или П-2 неизвестного года,П-3 59 года.Трансформатор : специально намотан,с секционированой обмоткой. http://forumimage.ru/uploads/20220418/165027114528886645.jpg Схема. Которая принята за основу. http://forumimage....

Борисович

И что к усилителю пристали ? В общем это приёмник СВ ,на один диапазон,плюс автомобильный. Там верхняя частота передачи не выше 5000 гц. А подъём АЧХ в усилителе наверняка на частоте на которой мотор рычит громче всего. Не аудиофилы его разрабатывали ,а радиоинженеры.Который ещё и всего в 6 транзист...

Борисович

АлексейГрей , А красиво - это как. Платы они обычно внутри находятся.Их не видно. Плата должна быть функциональная: с корректным размещением деталей,в смысле электрических ,тепловых и иных связей.Удобна в монтаже и по возможности демонтаже деталей.Удобна для монтажа внешних соединений.Правильно ско...
