Лыков Олег

Добрый вечер, сегодня проверил еще раз цепочку накала кинескопа, если не включать телевизор, то есть в дежурном режиме подать на кинескоп напрямую с трансформатора напряжение накала, все равно оно 5,4 В. На трансформатор поступает напряжение сети 224 В со стабилизатора сетевого напряжения. Получаетс...

Лыков Олег

Добрый вечер, спасибо большое! Проверил еще раз резистор R909, который в цепи накала, он исправен, сопротивление 1,2 Ом, при проверке я снял панельку с кинескопа. Замыкающий ключ очищен спиртом и проверен. Я напряжение накала для большей достоверности измерял прям на выводах обмотки на трансформатор...

Лыков Олег

Олег, попробуйте регулировочный автотрансформатор, выставляя точно 220 В. Если сеть постоянно не пляшет, достаточно его и установки напряжения каждые полчаса - час. Можно применить стабилизатор неферрорезонансного типа. Феррорезонансный может создавать проблемы, особенно в дежурном режиме, в которо...

Лыков Олег

Добрый вечер, old_hippie вы правы, большое спасибо! И вам Solaris большое спасибо, я провел эксперимент с лампочками, и пришел к выводу что действительно, с блоком развертки скорее всего все хорошо, а неисправность в блоке питания. Я проверил все сопротивления вокруг выпрямителя по схеме, они все ис...

Лыков Олег

Добрый день, телевизор для стандарта Pal. Меня очень как говорится терзают смутные сомнения, в том должно ли быть на выходе стабилизатора 120 В. Дело в том что схему я использую от следующей модели, как мне подсказали схема должна полностью подходить и отличается только в том, что она на больший кин...

Лыков Олег

Добрый вечер, спасибо большое. Сегодня весь день провел в поисках неисправности, проделал следующее: Изначально решил проверить еще раз транзистор TR37 в блоке развертки, по схеме 2SC936. Оказалось что видимо я тогда ошибся, так как транзистор абсолютно исправный. Между коллектором и эмиттером беско...

Лыков Олег

Sulphur писал(а):Наверно, транзистор с диодом, но в даташите диод не указан.
http://www.datasheet-pdf.com/PDF/2SC936 ... ETC-652088

Спасибо, это точно? А что скажете про 2SC935, 2SC937 у них Э-К бесконечность в прямом и в обратном направлении.
С уважением Лыков Олег

Лыков Олег

Еще интересно вот что, все мощные транзисторы в блоке питания и развертке, для удобства не имеют пайку, а вилочки одеваются на выводы, сняв их, легко проверить. Но вот что я обнаружил, при проверке мощных транзисторов 2SC935 в блоке питания, 2SC937 в развертке, все хорошо, при подключении стрелочног...

Лыков Олег

У вас кинескоп на сколько меньше чем в схеме, название вашего кинескопа? В каких пределах можете, только аккуратно порегулировать резистором R911 напряжение на эмиттере TR41? Конденсаторы C606, C607 параллельным подключением проверить нельзя, это как в импульсном блоке питания, только замена. При в...

Лыков Олег

Добрый вечер! Итак, сегодня вот что проверил: 1) Внимательно все осмотрел, плату сведения на наличие контактов, прозвонил те индуктивности на ней, к которым смог добраться, практически все. 2) Проверил напряжение на коллекторе, базе и эмиттере транзистора TR37, проверял двумя приборами, стрелочным т...

Лыков Олег

Спасибо большое, всё проверю.
С уважением Лыков Олег.

Лыков Олег

Я бы начал с платы сведения (Convergence PCB), раз с питанием всё хорошо. Всё ли контачит, нет ли окислений-обрывов в индуктивностях, нет ли окислений в движках потенциометров. Спасибо большое, обязательно посмотрю. А что еще может быть? Чтобы рассмотреть все возможные варианты. Телевизор собран оч...

Лыков Олег

Коррекция подушкообразных искажений здесь производится трансом Т603, L601 и кондерами С611 734 736 размер по горизонтали R627, проверьте не высохли ли кондюки С607 и С606, есть ли на коллекторе TR37 105 вольт, резистор R616 регулирует подушку. Диод демферный CR24 проверьте на утечку. Главное пока н...

Лыков Олег

Я бы начал с платы сведения (Convergence PCB), раз с питанием всё хорошо. Всё ли контачит, нет ли окислений-обрывов в индуктивностях, нет ли окислений в движках потенциометров. Спасибо большое, обязательно посмотрю. А что еще может быть? Чтобы рассмотреть все возможные варианты. Телевизор собран оч...

Лыков Олег

Добрый вечер, старый телевизор Hitachi CSP-685, 1970-ых годов выпуска. Изначально телевизор не включался, оказалось был неисправен переменный потенциометр с включателем, после восстановления включателя, телевизор стал включаться и работать. Но есть неисправность, на растре наблюдается подушкообразно...

Лыков Олег

Александр Хрисанов писал(а):Раньше (в 90-е годы) к телевизорам прилагалась маленькая антеннка с таким согласующим устройством, как на фото по вашей ссылке.
В этой коробочке именно тот маленький трансформатор. Работает он настолько корректно, что больше ничего не надо.

Спасибо большое!
С уважением Лыков Олег.

Лыков Олег

Добрый вечер, в одном импортном телевизоре 1970-ых годов выпуска, антенный вход рассчитан на подключение 300 Ом антенного кабеля. Так как в настоящее время аналоговое вещание у нас отключили, то сигнал получаю на выходе модулятора терра мт47, соответственно как и положено антенный кабель подключаетс...

Лыков Олег

Добрый вечер, всем большое спасибо. Сегодня решил повторить опыт с прибором телетест ласпи тт-01, оказалось сигнал проходит, не так громко, но если к управляющей сетке через конденсатор с прибора телетест ласпи тт-01 подать 6,5 Мгц разностную частоту, в динамике слышен тональный сигнал. Также, попро...

Лыков Олег

Олег, приветствую! Если какие-либо проблемы с контурами. АЧХ изменится - это факт. Частотный детектор тоже лучше всего настраивать при помощи АЧХ-метра. Измерьте АЧХ тракта УПЧЗ любого исправного телевизора имеющимся прибором. А потом сравните с измерениями на данном телевизоре. Я бы еще. на всякий...

Лыков Олег

Добрый вечер, некоторое время назад приобрел такой прибор, измеритель АЧХ Х1-7А, но пока еще работать с ним не приходилось. В связи с ремонтом телевизора в своей коллекции Знамя-58, планирую снять АЧХ канала УПЧЗ. В настоящее время в телевизоре Знамя-58 осталась одна неисправность, связанная с очень...

Лыков Олег

Всем большое спасибо! Для лучшей амортизации цельностеклянного кинескопа, я на родные подложки положу небольшие кусочки резины. Сейчас меня озадачила вот такая проблема, в телевизоре тихий, хриплый, искаженный звук. Так как изображение хорошее, то настройка гетеродина выставлена правильно, но даже е...

Лыков Олег

Но возможно ли найти кинескоп 43ЛК2Б исправный? Этот кинескоп исправным найти практически нереально. Совсем без переделки установить 43ЛК13Б не получится. Но переделка в основном связана с перепайкой панели. У меня есть телевизор Знамя, в котором установлен кинескоп 43ЛК9Б. Кинескоп просто лежит на...

Лыков Олег

Добрый вечер, возник такой вопрос, в телевизоре Знамя-58 установлен кинескоп 43ЛК2Б, металлостеклянный, но он оказался сильно севшим, хочу его заменить. Но в наличии есть кинескоп 43ЛК13Б, цельностеклянный, кто сталкивался с установкой такого кинескопа в телевизор Знамя-58? Дело в том что крепления ...

Лыков Олег

Добрый день, нашелся случайно старый телевизор Hitachi CSP-685, примерно 1970 - ых годов, решил оставить в коллекции. Но проблема в том, что никакой информации о данной модели найти не могу. Очень нужна схема. Телевизор хоть и не ламповый, но решил его оставить. В интернете нашел только скан первого...

Лыков Олег

Ответил вам в ЛС, мне очень нужны ручки от телевизора Север.
С уважением Лыков Олег.

Лыков Олег

Добрый вечер, всем большое спасибо, а вот если говорить о 70-ых годах, или старее, то как мог телевизор с Японии оказаться у нас? Интересно, может был вариант именно для нас, или его кто-то по случаю привез и переделал под наш стандарт?
С уважением Лыков Олег.

Лыков Олег

Доброго всем времени суток! Что новую тему не плодить, пишу сюда. И так есть телевизор "Аврора" 69 года.проблема: нет кадровой развертки, т.е. на экране горизонтальная полоса. Проверены: ОС, ТВК, Бтк также живой, не в обрыве. 6ф3п заменена на аналогичную, но результат тот же. На ТВК есть терморезис...

Лыков Олег

Добрый день, интересно раньше в 1960-ых, 1970-ых годах экспортировались ли телевизоры к нам, какие модели? В старых фильмах иногда встречаются импортные телевизоры. Также интересует, просто интересно посмотреть, какие вы знаете интернет ресурсы, справочники по старым телевизорам других стран. Мне на...

Лыков Олег

Добрый вечер, подскажите пожалуйста какой блок питания подойдет для данного видеомагнитофона, так как родного блока питания нет, а по схеме 12 В, других данных пока не нашел, может у кого-то уже возникала подобная проблема, у какого устройства есть похожий внешний блок питания? Еще такой вопрос, в и...

Лыков Олег

Добрый вечер, вот такая беда, нашел провод пэв 0,05 мм, для перемотки линии задержки, измерял микрометром жилу, такой же, а вот если измерять вместе с изоляцией, то он на немного но толще родного, при этом если его обжечь, жила такая же, как и у обожженного родного. Намотал, идеально виток к витку н...

Лыков Олег

Добрый день, всем большое спасибо. Подозревая обрыв маленькой катушке ТВС, которая нужна для настройки на третью гармонику, решил ее проверить, но так как ТВС расположен сильно глубоко, что до нее не добраться, нужно полностью отпаивать его, и вытащив прозванивать, решил в интернете поискать такой Т...

Лыков Олег

Добрый вечер, хочу изготовить небольшую печатную плату блока питания для одного телевизора. В интернете написано на данную тему довольно много, но я хочу использую современные технологии изготовить очень качественную печатную плату, все данные - рисунок, схема есть, поэтому хочу максимально приблизи...

Лыков Олег

Добрый вечер, в интернете нашел фотографии нескольких инструкций, тираж инструкций 30000 экземпляров, интересно, это может значить - что телевизоров было тоже 30000 экземпляров? В одной инструкции есть фото листка продажи, так вот выпущен в сентябре 1971 года, а продан мае 1973 года, цена 600 руб пе...

Лыков Олег

Добрый вечер, серийный номер может говорить о количестве изготовленных аппаратов, но так ли это? Например на шасси старого лампового телевизора номер 72-75252 к примеру, 72 год выпуска, иногда не указывается, а дальше например 75252 это количество которое изготовлено в момент даты выпуска? С уважени...

Лыков Олег

Всем большое спасибо, возвращаюсь в начало, ранее в телевизоре я установил линию задержки ЛЗЦТ от УЛПЦТ, все работает, вертикальные линии не двоятся вроде, но внешне она немного с потертостями. Решил купить такую же новую, купил на мешке, внешне в очень хорошем состоянии, в телевизоре установил и те...

Лыков Олег

Спасибо большое. Я все внимательно прочитал в книжке, все понятно. Но вот у меня предчувствие что я ориентируюсь не на ту часть экрана, при вращении этого переменного резистора 7R13, вот например с переменным резистором 7R7 понятно, нужно расположить красные и зеленые горизонтальные линии на одинако...

Лыков Олег

Добрый вечер, спасибо большое. Подскажите пожалуйста, в книжке говорится что регулировкой переменного резистора 7R13 добиться одинакового и однополярного расхождения красных и зеленых горизонтальных линий, вдоль всей осевой линии, это как? Что значит вдоль всей осевой линии? http://forumimage.ru/upl...

Лыков Олег

Добрый вечер, каркас нашел, провод нашел, намотал, но провода не хватило, нашел еще такой провод, зачистил, аккуратно скруткой соединил и пропаял, лишнее откусил. Теперь вот думаю может лучше попробовать поискать провод и намотать снова, чтобы без соединения? Или это ни на что не повлияет? Получилос...

Лыков Олег

Добрый вечер, спасибо вам большое! Сегодня обзвонил несколько магазинов, но такого клея у них не было, но в одном магазине есть похожий, на нем написано - эпоксидный, это такой? Еще есть холодная сварка.
Спасибо большое.
С уважением Лыков Олег.

Лыков Олег

Подскажите пожалуйста каким клеем приклеены ушки ограничители намотки на каркасе катушки выше на фото? Посоветуйте какой клей лучше использовать?
С уважением Лыков Олег.

Лыков Олег

Вот такая, только эта целая, а у той я выкрутил сердечник, и она видно что переломлена, что и витки посчитать проблемно, где же найти данные?

С уважением Лыков Олег.

Лыков Олег

Интересно, а корпус для катушки не мог только в данной модели использоваться? Просто ни в одном телевизоре я похожего корпуса катушки не встречал. Возможно что он еще где-то применялся?
С уважением Лыков Олег.

Лыков Олег

Получается такая беда, после вывертывания сердечника каркас катушки оказывается поломан в средине, нужно клеить, что лучше цианакрилатный клей для этой цели, или клей кристалл?
С уважением Лыков Олег.

Лыков Олег

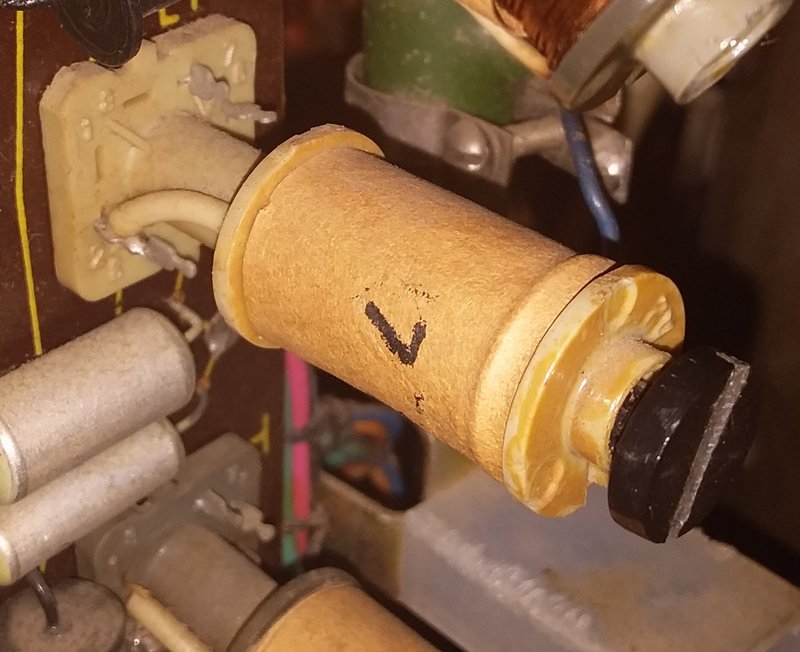

но при попытке провернуть корпус треснул, что делать? Беда. Такую катушку я не видел ни в УЛПЦТ, ни в телевизоре Рубин-401-1, она высокая, обмотка занимает много места. Где найти данные? Аккуратно смотать, считая витки. Найти подходящий каркас, намотать. Ничего там суперпрецизионного нету... Жаль, ...

Лыков Олег

Добрый вечер, беда. Обнаружился обрыв в катушке 7L2, которая в блоке динамического сведения, более того сердечник намертво застрял, я его залил машинным маслом, несколько капель, но при попытке провернуть корпус треснул, что делать? Беда. Такую катушку я не видел ни в УЛПЦТ, ни в телевизоре Рубин-40...

Лыков Олег

Добрый вечер, спасибо большое, чистоту цвета получил лучше, после нескольких размагничиваний кинескопа. Вопрос по динамическому сведению, не получается выровнять синюю горизонталь, из-за малой эффективности катушки 7L1. http://forumimage.ru/uploads/20190821/15664167726434536.jpg Сердечник катушки вв...

Лыков Олег

Добрый вечер, всем большое спасибо. Установил в точке 11 схемы унч напряжение 20 В, на базе транзистора 2Т2 получилось около 4,4 В, все хорошо. При увеличении громкости, в точке 11 схемы напряжение немножко увеличивается, 20,2 В, 20,3 В. Начал заниматься сведением, но прежде решил попробовать получи...

Лыков Олег

Какое же мне выставить напряжение на базе 2Т2? Каскады 2Т2 и до 2Т7 имеют гальваническую связь, т.е. между ними нет разделительных конденсаторов, поэтому режим работы 2Т2 влияет на все последующие каскады. Поэтому резистором 2R7 мы выставляем режим работы всех оконечных 6-ти транзисторов автоматиче...

Лыков Олег

Добрый вечер, проверил напряжение между эмитером-базой, на всех германиевых транзисторах предварительного усилителя низкой частоты, везде 0,11-0,12 В, получается все хорошо, спасибо большое. Измерил режимы работы транзисторов 2Т1 и 2Т2, после того как на базе 2Т2 я уменьшил напряжение до 4,65 В, все...

Лыков Олег

Подскажите пожалуйста, кто сталкивался с настройкой твс на третью гармонику? Включил в цепь катода выходной лампы миллиамперметр, показывает примерно 280 мА, при вращении сердечника в катушке которая на твс, ничего не происходит, ток не меняется, а нужно добиться минимального тока. Изначально твс не...
