Игорь40

tursan писал(а): ↑
07 окт 2024, 13:47
вместо фетровых квадратиков, можно использовать силиконовые штуки. продаются в магазинах мебельной фурнитуры. диаметр 8-9 мм, высота 1,5-2. прозрачные. как по мне, эстетичнее смотрятся

Это времянка, там будут деревянные грибки

Игорь40

купите кварцованный аппарат тогда. Разработчики заложили 1.5%, всё в норме.

Игорь40

Смазать, обслужить двигатель, проверить ремень для начала.Отклонение скорости 1.5%

Игорь40

dxman писал(а): ↑
06 окт 2024, 23:02
Я записал частоту 1000 гц на акае.

А что Акай крутой аппарат? почему на нём именно? кварцованный?

Игорь40

dxman, Ушами слышно?

Игорь40

alias, Не только в керамических. Да бог с ними с пиками. От Маяков достаточно индикаторов, продают даже колбы новые.

Игорь40

А я обычно просто делаю переходник, и всё оставляю в стоке

Игорь40

ИЛТ1-15М, поинтереснее чем ИЛТ4-30М, устанавливался в Юпитер 106с. Достаточно компактный и хорошо смотрится. WMW , может вам стоит поискать что-то из заграничного добра? Там выбор намного богаче. Вот пример с авито: http://forumimage.ru/thumbs/20241006/172823402498226437.jpg ИЛТ1-15М, поинтереснее ...

Игорь40

четырёхканальные головки в смысле 4 дороги-в-одной голова у 400-го? Так по определению, оно симметрично по центру обязано быть. Уровень должны указывать с фиксированного или прописывать положение регулятора. С фиксированного 500 мв указано в инструкции по эксплуатации. Больше никаких инструкций нет...

Игорь40

четырёхканальные головки в смысле 4 дороги-в-одной голова у 400-го? Так по определению, оно симметрично по центру обязано быть. Уровень должны указывать с фиксированного или прописывать положение регулятора. По голове да, она же четырёхканальная, всё пишется и воспроизводится раздельно по каждому к...

Игорь40

Вопрос: как должны располагаться четырёхканальные головки относительно ленты? ГВ по краю, а ГЗ чуть выше?
И ещё вопрос В Олимпе есть переключатель Фиксированный выход и регулируемый, уровень воспроизведения ставить на фиксируемом выходе?

Игорь40

Ну так резаните у 20 ноги дорогу и киньте с резистора 1.5к перемычку на 21-ю, так и проверите - пишет али нет. Там, в аппарате в целом, похоже, имеет смысл разобрать всё и собрать уже правильно ))) Смысл плату рисовать? Уже разобрались с ней, все там нормально, запускаться должна. Единственный бард...

Игорь40

361 это преобразователь уровня - с БУ приходит 0/+4 "включение ГСП", 3102 ключ для 829го на его базе -14 когда "запись" выключена, кода она включается 3102 закроется, а 829 должен открыться напряжением с 20 ноги На 20 ноге всегда минус, он не отчего не зависит, стоит плата в разъеме или нет.Включен...

Игорь40

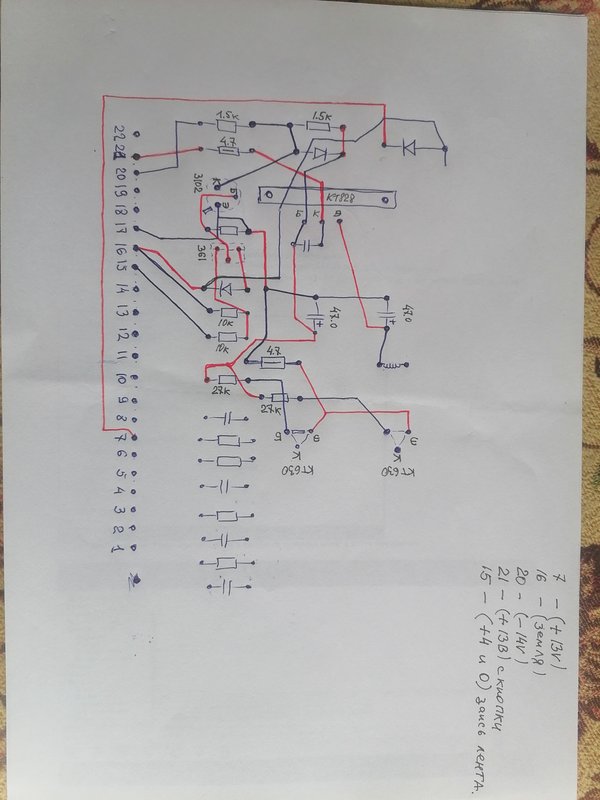

Нарисовал схему по плате, красным другая сторона

Игорь40

361 это преобразователь уровня - с БУ приходит 0/+4 "включение ГСП", 3102 ключ для 829го на его базе -14 когда "запись" выключена, кода она включается 3102 закроется, а 829 должен открыться напряжением с 20 ноги На 20 ноге всегда минус, он не отчего не зависит, стоит плата в разъеме или нет.Включен...

Игорь40

17 и 20 минус 14 вольт как с блока питания
16 масса, шасси.
15 с проца управление вкл.ГСП

Игорь40

Игорь40

WMW писал(а): ↑
05 окт 2024, 00:01
кт361
Б 0.3в
К -14в
Э 1в при включении запись и 4 вольты при отключенной записи ( при движении ленты и без)

да

Игорь40

На 20 нужно подать +15 Может провод где по пути отпал... концепт чото странный, эмиттер 3102 может на 0 имело б смысл повесить, и соответственно делитель сделать, было бы опорное не 0.7, а все 15. И чотам с БП идёт, плюс-минус питания одинаково должно быть по идее. наверное нужно мне для начала кор...

Игорь40

WMW писал(а): ↑
04 окт 2024, 23:12
Это так, мысли вслух, без детальных расчетов. Считать надо, танцуя от того, что приходит на эмиттер 361, видимо, с регулятора биас.

так у нас эмиттер 361 на земле сидит

Игорь40

Ладно хорошо за выходные нарисую.
блин кроме минуса никаких плюсов на схеме.

Игорь40

Итак промерил напряжения: вывод 7 (+13в) вывод 15(+4в или 0) это похоже с блока управления, при включении запись меняет свое значение с +4 на 0 вольт) вывод 16 (земля) вывод 17 (-14,2) вывод 20 (-14,2) вывод 21 (+13 или 0) Это механическая кнопка вкл. запись подает напряжение на коллектор кт 828) н...

Игорь40

Если по пинам от поперечного то получается
2 +13 от механической кнопки запись вкл
3 минус 14
6 минус 14
7 земля
8 +4в или 0 это с контроллера управление
16 + 13в почти никуда не идет

Игорь40

Я не пробовал с переключателем,попробую

Игорь40

WMW писал(а): ↑
04 окт 2024, 21:29
3102 пробит в козу

нет, проверял и даже заменил на всякий случаем
С плюсом питания не понимаю вывод 7 посмотрите.

Игорь40

Померил режимы на транзисторах
КТ3102
Б- (-14)
К (-14)
Э (-14)

кт361
Б 0.3в
К -14в
Э 1в при включении запись и 4 вольты при отключенной записи ( при движении ленты и без)
вывод 7 разъема, на него приходит +14в и оно идёт только на катод диода и всё.

Игорь40

собрал из того что нашел в наличии, вечером попробую

Игорь40

А без ремня как?

Игорь40

К слову, такая вот фигня очень облегчает жизнь http://forumimage.ru/uploads/20241004/172803676177927515.jpg У меня ваша картинка не загрузилась, но я понял про что вы говорите, переходная ремонтная плата для выноса платы? Я сделал себе такую под МРН22, но сдуру сделал на текстолите, а на проводах у...

Игорь40

У кт3102 между базой и эмиттером резистор 27к. На схеме выше я его не указал, проглядел.

Игорь40

WMW писал(а): ↑
04 окт 2024, 11:45
Чёт вот сомнения у меня, что эмиттер 3102 прямо на -14.2 без резистора или диода (стабилитрона) обязан идти, как бы 0.6 вольт опорного маловато, надо хотя б треть питания к-э. Что там на его базе, сколько вольт?

По плате да,эмиттер прямо на разъем контакт 17.

Игорь40

Итак промерил напряжения:
вывод 7 (+13в)
вывод 15(+4в или 0) это похоже с блока управления, при включении запись меняет свое значение с +4 на 0 вольт)
вывод 16 (земля)
вывод 17 (-14,2)
вывод 20 (-14,2)
вывод 21 (+13 или 0) Это механическая кнопка вкл. запись подает напряжение на коллектор кт 828)

Игорь40

Он очень критичен к пассику, что за ремень там стоит?И подстроечники которыми регулируется скорость, кондёр частотозадающий.
Не нужно так глубоко копать.

Игорь40

Уточню: землю я подал на 17 контакт????Питал однополярным питанием от блока питания

Игорь40

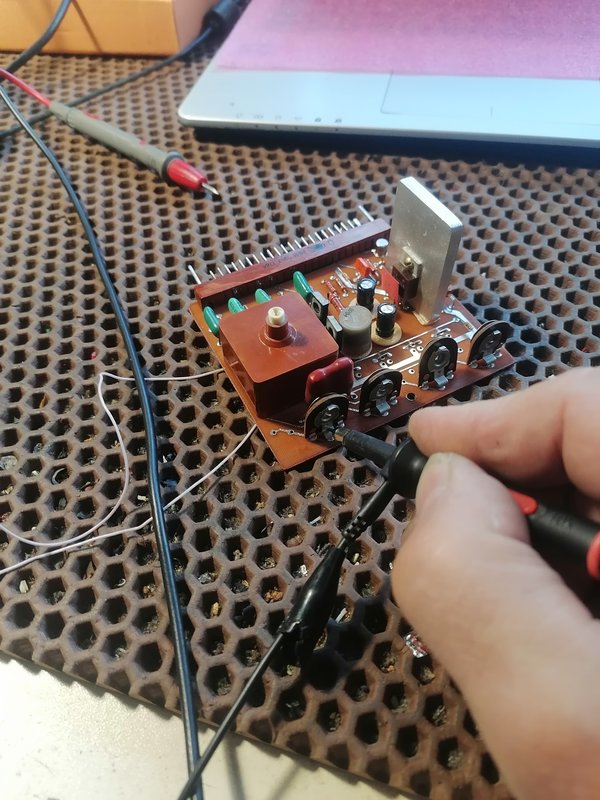

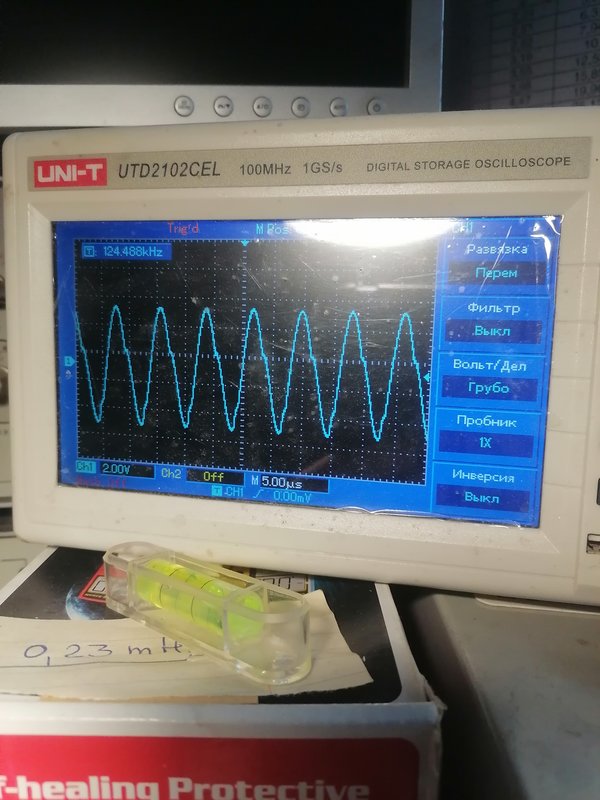

Запустил генератор на столе,от +4 в
на эмиттер КТ828 и минус на земле.

Игорь40

WMW писал(а): ↑
03 окт 2024, 11:01
Ну да, так и есть
16 0
15 команда запись с бу 0 или +13(вкл)
на базу 3102 может приходить делитель установки напряжения питания гсп
17 -13
21 +13
20 +13 с переключателя запись

вечером промерю напряжения на аппарате

Игорь40

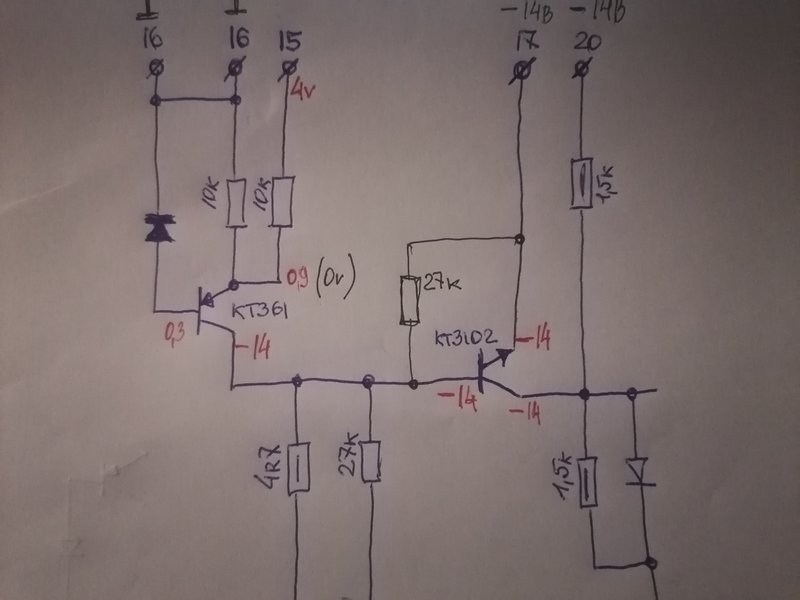

Нарисовал часть схемы с транзисторами,

цифры это номера контактов разъема,
померяю что на этих контактах когда плата в магнитофоне, но это вечером.

Игорь40

Борисыч44 писал(а): ↑
03 окт 2024, 10:12
Игорь40, проверьте КИ-3 она 13 Ом должна быть.

На столе подайте внешнее питание минуя лишние элементы, 683 часто обрывались, а через транс может звониться "сосед")) - ГСП должен заводиться с долей вольта, ещё возможно КЗ в трансе, но это оч.оч. маловероятно

А без нагрузки запустится?

Игорь40

Борисыч44 писал(а): ↑
03 окт 2024, 10:05
Это 683 - те же 630 в пластике

понятно

Игорь40

WMW писал(а): ↑
03 окт 2024, 09:55
Там в пластмассе нпн или пнп?

361

Игорь40

Попробую схему запуска на транзисторах которая нарисовать

Игорь40

Игорь40

Не фигня, а двуполярное питание, 0 похоже используется в качестве опорного напряжения, без стабилитрона. Щас хоть знаем, что напряжения питания заходят на плату. Это мутант, слепленый из 004 и 005 ГСП Там кт3102 в железе и кт315 (база со стороны разъема) в пластмассе? Подмагничивание на все каналы ...

Игорь40

померил щас напряжения на кт828, нифига он не работает при нажатии кнопки запись подается напряжение +13 в на коллектор при этом на базе и эмиттере -14в. фигня однако.

Игорь40

Кстати у гены 005 Олимпа ВТ12 и ВТ13 через резистор идут на землю, а у меня нет земли в этом месте ???
Была у меня мысля запустить его без мафона на столе от блока питания исключив вообще кт828 как источник питания и схему запуска.

Игорь40

Порезанные дорожки и перемычки думаю это заводское, возможно это предсерийное производство, но неизвестно сколько их вообще было сделано, другие обладатели данной модели тоже упоминали о большом количестве перемычек на плате.

Игорь40

Игорь40

WMW писал(а): ↑
02 окт 2024, 22:06
Ну принципиально там разница только в токе, вгоняемом в базу.

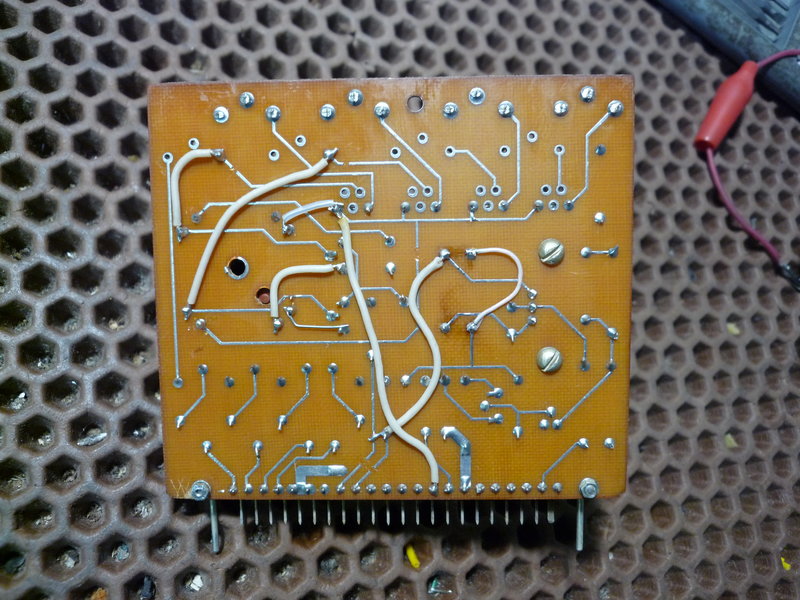

Сфоткайте дороги с обратной стороны, интересно, что там наделано, зачем 4 группы одинаковых резисторов и емкостей

Фото есть, щас поищу.
Ну как бы 4 резистора подмагничивание+ 4 канала на стиралку.

Игорь40

Вот КТ828 меня тоже смутил, везде в металле, но я под микроскопом смотрел там именно кт 828 и звонится как обычный транзистор, не составной На коллектор приходит 12 вольт, на эмиттере по моему тоже. Нужно смотреть, уже не помню, я его время от времени откладываю в сторону, а потом снова берусь. Мне ...

Игорь40

В 400ом BIAS не изменяется его генераторы раздельные однотактные, а то что нарисовано это ГС На передней панели есть точно такойже переключатель как на 005 Олимпе. Три положения (изменение питания ГСП) А эти резисторы разве не ток подмагничивания для каждого канала http://forumimage.ru/uploads/2024...
