Форумы сайта "Отечественная радиотехника ХХ века"

bluezmoon

Продолжим, коллеги. Чертову ручку запуска сегодня удалось сдёрнуть. Но в продвижении в разборе аппарата, точнее добраться до тонарма,это помогло не сильно. Изнутри на заднике такие рекомендации http://forumimage.ru/uploads/20230211/167615063753348677.jpg Но после выполнения пункта 1 дело застопорило...

bluezmoon

tursan писал(а): ↑
11 фев 2023, 15:16
циферки на головке 105, хочу 005

Это как Вега-106.Была и тогда,и сейчас две.А вот -206 уже не надь

bluezmoon

DKV, у меня с длинной решеткой,в Музее почему-то нет такого варианта.Задник не родной,от 201-го.

bluezmoon

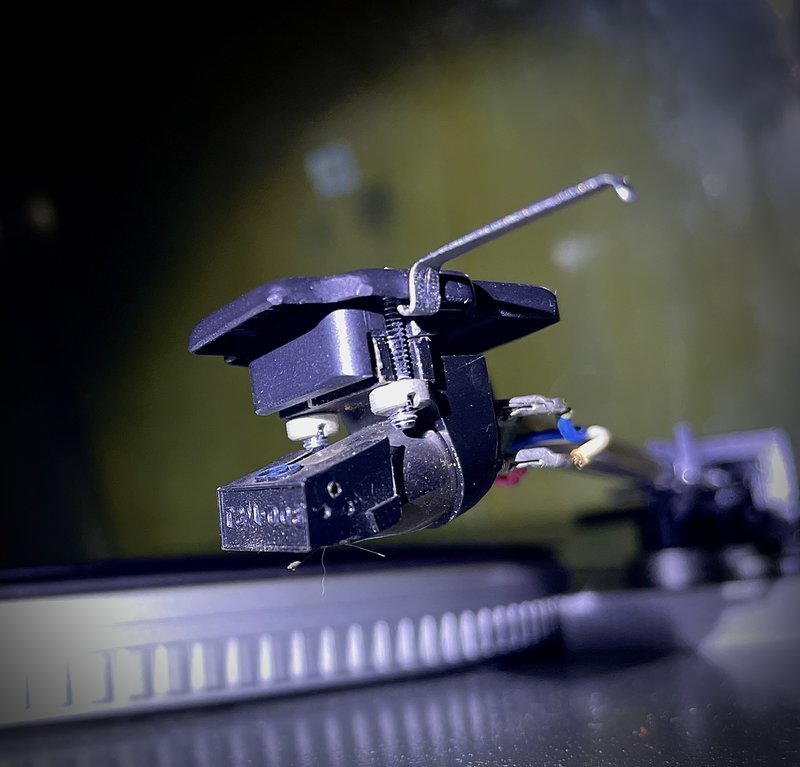

Самый !, моя была с родной головой ГЗМ-053 и с родной подкладкой.Я поставил ГЗМ-008,подкладку оставил.Она по-моему скособочена к центру диска.
На картинке её видно(извиняюсь за пыль)

bluezmoon

vik7 писал(а): ↑
09 фев 2023, 16:14
да и смотрелось солидно

У нас по-первости Электрон-20 были,дык они и с родными-то АС едва справлялись,постоянно П214 и ГТ402-404 дохли.
А вот у шефов с завода были Радуги и Дойна с родными АС .Вот это было

bluezmoon

Самый !, любопытно-то где они могли применяться?

bluezmoon

vik7 писал(а): ↑
09 фев 2023, 14:10
колонками от Радуги

И что,тянул он их?

bluezmoon

Tekumze, у меня их только сейчас три штуки.Две на RRR-001 и еще Э-009.Такая штука с включением "0" наблюдалась не на одном и не один раз.Возможно это было неисправностью,связанной с высошими эл.конд.,возможно статика какая вмешивалась,не помню.Решалось вроде бы долгим удержанием пальца на кнопке.

bluezmoon

Dehkonboy, я ведь его переставлял время от времени и ни разу не возник вопрос,а ч0 он такой тяжелый-то?Мало того я возился с родным кабелем ибо там стоял какой-то рижский корректор,но вот не отложилось.В самую пору про старуху вспомнить.

bluezmoon

У меня к аппарату в плане работы нет никаких претензий.Вообще.Я ему за это ГЗМ-008 поставил.
Но вот этот минималистичный вид его меня не радует.
Блин,я до недавнего времени считал,что у него корпус пластиковый

,коллега меня просветил на этот счёт.

bluezmoon

tursan писал(а): ↑
09 фев 2023, 12:52
что подразумевает под собой фраза-глючная электроника?

Например,когда касаешься кнопки 33 и она загорелась,но через пару сек уже опять 0.
А раскручивается диск достаточно быстро.С нормальным ремнем.Моя Э-012 наверно дольше выходит на режим.

bluezmoon

Юрий,привет!Вообще-то 10МАС и планируемая Вермона это как бЭ классик уже сказал про гения и...
Для этого наиболее подходяче из предложенного набора Э-104 исключительно с родными АС.

bluezmoon

vik7 писал(а): ↑
09 фев 2023, 12:55
Как по мне так Романтик один из худших

У меня наверно даже три их было.Два я точно заслушивал на 16-омную кинаповскую акустику на 4А-32.Хорошее звучание.Только громкость уже к середине перестает прибавляться,мощщонки маловато.

bluezmoon

Самый !, сейчас включил слушаю.Нет,звуков никаких,ни транса,ни воя.Единственный звук это щелкает реле.И всё.

bluezmoon

Самый !, думаю,не нормальный.
Мой экземпляр что включенный,что просто стоит-одинаково,не издает ни звука

bluezmoon

Да не,у меня в автах все штатно,я наверно уже двадцать лет этис не заморачиваюсь.

bluezmoon

la59 писал(а): ↑
08 фев 2023, 22:15
Только ваять корпус и собирать что то мощное УМ

Их хоть куда-то можно пристроить с таким напряжением.А вот у меня такие же дураки,только 68000,0х16V,вот их хрена куда приспособишь

bluezmoon

По легенде он вроде в гарантийке работал,дык должен быть знаком со всеми этими делами.

bluezmoon

Если не вспоминать про ламповую технику...
Сразу Астра-110 и её производные приходят на ум.Как совершенно не ремонтопригодные аппараты.Вегу 50У-...сюда же.

bluezmoon

габарит раза в два больше У меня тут строчка закончилась,думал на слелующей ... самого усилителя :ROFL: . У меня в обоих родные стоят.По косметике хоть и есть косяки,но внутрянка в обоих была максимально приближена к оригиналу.Работают обое.Банки все оставил.АС подключается сек через пятнадцать,чер...

bluezmoon

Mitrich1979, их бы замерить сначала, а насчет можно-неможно, поставьте, да послушайте. Критического ничего не произойдет.

bluezmoon

Вас_Васильевич, Ростов-102 не из этой оперы,там отдельная тема,вроде и схемы были.Поищите поиском.

bluezmoon

gesigor писал(а): ↑
08 фев 2023, 08:39
Стрела собран на пальчиковых лампах, но на сварке полностью

И позже Баку-55 изготовлена.1958-й год.

Вероятно общей отмашки к замене сварки на пайку не было.А переход затянулся на несколько лет.

bluezmoon

Юрыч, дык ему не надо фонокорректор, ему электроорган вткнуть.

bluezmoon

Имел дело со всеми указанными.И не так давно.Романтика мне кажется предпочтительнее.Хороший звук,правда мощщонки маловато.Но на 10МАС-1М отработает сполна.

bluezmoon

Weydenbaum писал(а): ↑
07 фев 2023, 23:40
где-то около пяти лет, с начала 50-х

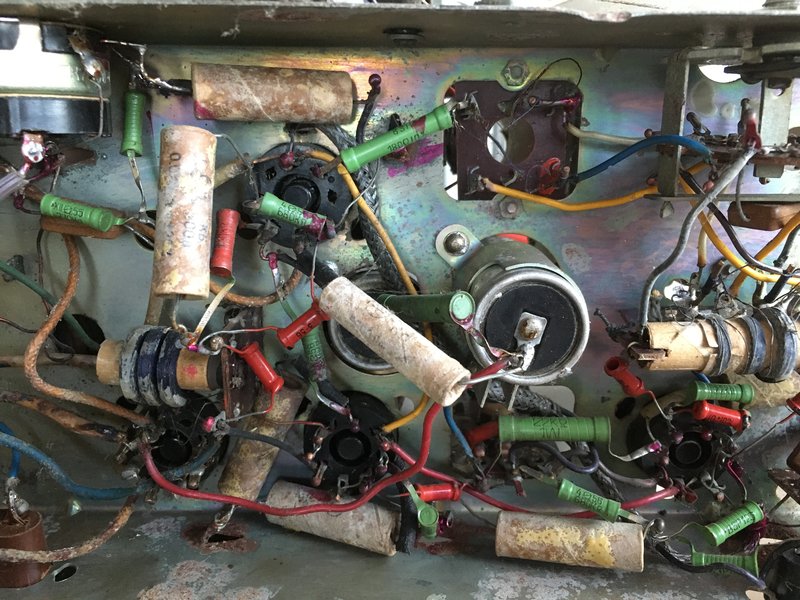

Вот мой АРЗ-54,1956-го.Там и сварка,и пайка

И у бакинцев тот же год,т.е. 1956-й возможно и стал последним годом применения сварки?

bluezmoon

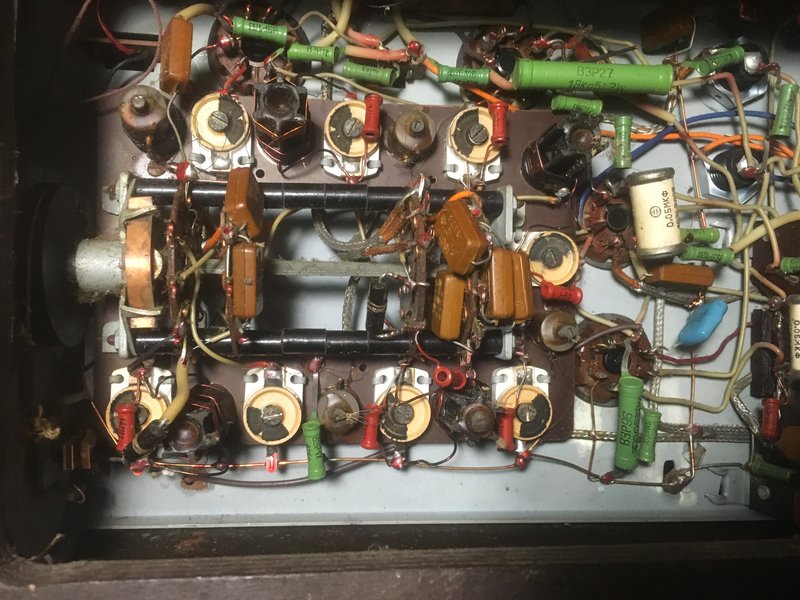

В Аразе все панельки в пайке.Панелька 6Е5С тоже,хотя они оба 1956-57г.г.

ps возможно панельки под 6Е5С поставлялись с проводкой,как одно изделие?

bluezmoon

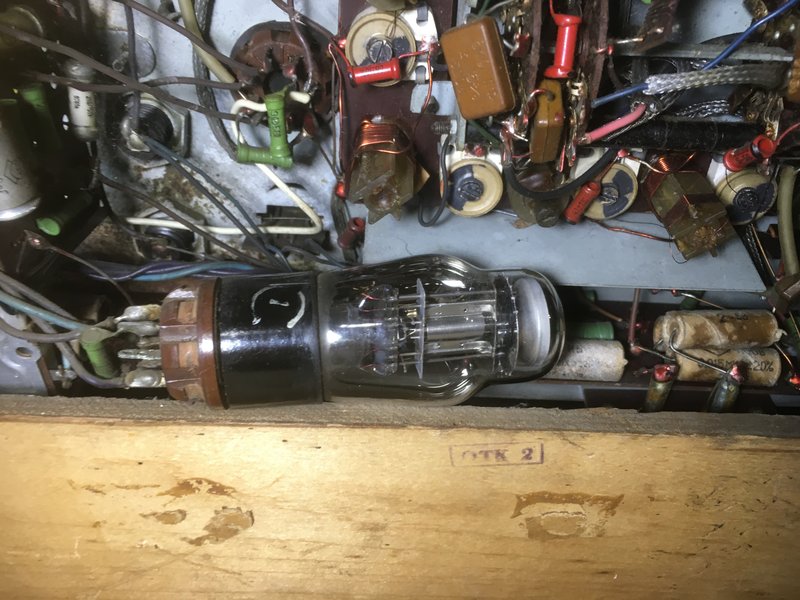

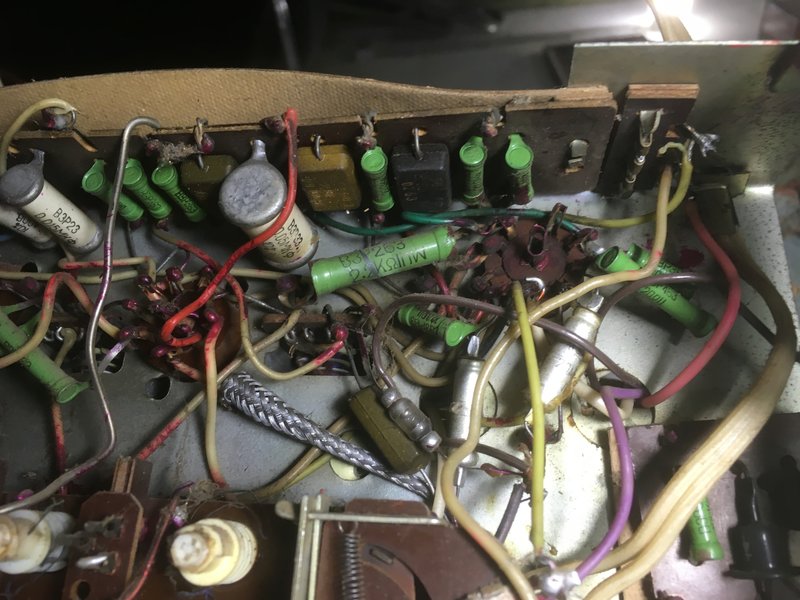

У меня Баку-55 там по-моему всё на пайке

Сварка только на панельке 6Е5С

bluezmoon

Ну примерно как на моем Э-017,только там выравнивание к середине происходит.
А с предварительного одинакая амплитуда сигнала по каналам?

bluezmoon

При дохлом АВС обычно гул в динамиках.

bluezmoon

Самый ! писал(а): ↑
06 фев 2023, 10:14
1) Исчезла картинка с напряжениями.

Надо полноразмерную залить, тогда не пропадет.

bluezmoon

Самый ! писал(а): ↑
06 фев 2023, 00:54
Правда, незнам кому

Просто у меня точтакой же 1984/го года.Был.Уехал в Новый Год.Больше не хочу Арктуров.Еще нольшестой в кладовке.Схему нольчетвертого я вроде выкладывал.Скан по крайней мере делал.Вроде.

bluezmoon

eps писал(а): ↑
06 фев 2023, 00:04
транзисторы, живые

Я говорил о бесполезности этого мероприятия именно в этом усилителе.
В моем случае такое же напряжение было(33V) вместо нуля.Питание 36V.
P
ps и возвращаюсь опять к диодам VD4 и VD5-они точно живые и запаяны правильно плюс и минус?

bluezmoon

Видимо, придется выпаивать транзисторы Т.к. я только что занимался левым каналом,то скажу,что большого смысла в этом нет.Если без выпаивания из платы и в режиме прозвонки диодов транзистор не пробит,то он живой.Другими словами пробитый транзистор или переход в обрыве мультиметр покажет и без выпаив...

bluezmoon

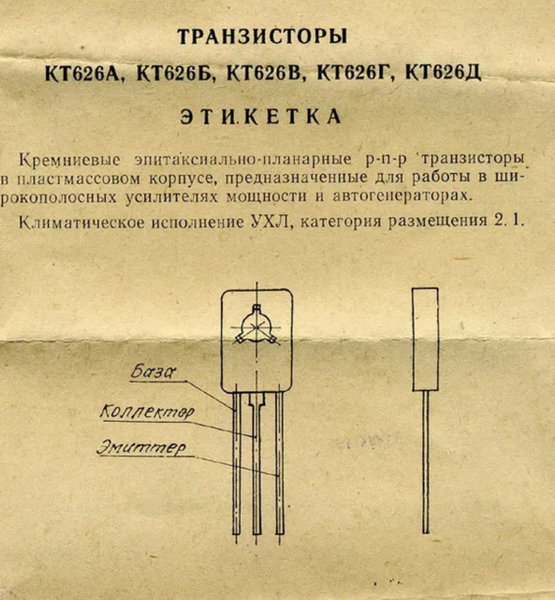

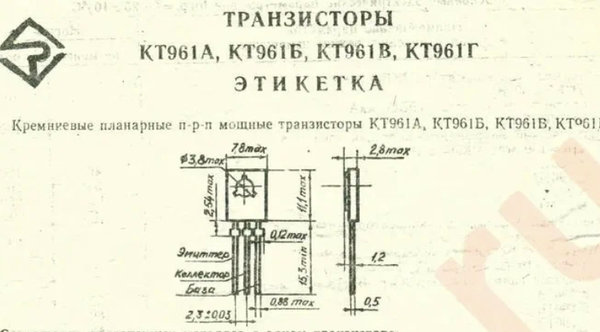

Распиновка у них не как у всех

bluezmoon

Тогда спрошу так.Усилитель работал?Или достался неработающим?
ps У КТ626 если использовать автомобильную терминологию-обратная полярность.Там Б и Э наоборот.
Насчёт импортозамещения-я не использую,поэтому затрудняюсь.

bluezmoon

А еще какие заменили?

bluezmoon

eps, VT12 составной транзистор,он иначе прозванивается.Живой?

bluezmoon

Pedro писал(а): ↑
04 фев 2023, 00:24
Дизайн передней панели

Вот такой

bluezmoon

la59 писал(а): ↑
05 фев 2023, 11:12
похожий красный пластмассовый

Это АЛ307Б наверно.

bluezmoon

Евгений 010 писал(а): ↑
05 фев 2023, 12:21
35АС-201 всеядные колонки.

Евгений 010 писал(а): ↑
05 фев 2023, 11:49
от четырёх этих б1-01

Если все четыре штуки гремят,как мусоровоз,то может для начала с другой акустикой испытать.

bluezmoon

Евгений 010 писал(а): ↑
05 фев 2023, 11:49
этот усилитель превращает в раскат грома

Поинтересуюсь,с чем применяете?
Про АС,конечно.У меня один подключен к 25АС-027,другой к 25АС-128.Разница ощутима.

bluezmoon

Самый! писал(а): ↑
03 фев 2023, 20:50
Как вариант, разный уровень дают цепи ТК

Вот я с кнопкой-то промашку дал,надо было в обоих положениях посмотреть.Теперь не скоро уже.В ссылке он.

bluezmoon

Еще пару слов.О громкости и балансе,и об индикаторе. Не нашёл ни в схеме,ни где подстроечников для выравнивания сигнала поканально.Только балансом. Почему озадачился?На малой громкости разбаланс очень существенен,практически до полного выверта регуля в пользу левого канала. Потом уже обнаружился так...

bluezmoon

Модуль такой?

bluezmoon

этим грешат штырьки у выходных А кстати,да,я забыл упомянуть.Когда шарился по печати,проверяя все без исключения дорожки,наткнулся на такой факт.У выходников базы общие,дык вот у одной пары базы висели в воздухе.Штырь плата верх-низ звонится,а вот по печати через один мм контакт пропадает,хотя визу...

bluezmoon

bluezmoon писал(а): ↑
03 фев 2023, 20:48
Указанные элементы целы

У меня левый канал больной был,а в правом это наверно VD2,VD3

bluezmoon

eps писал(а): ↑
03 фев 2023, 16:34
35В на выходе

Выше я описал подобную неисправность.

bluezmoon

CapTom писал(а): ↑
03 фев 2023, 14:52
цианакрилом покрыл.

Тут не понял я.Про какую плату речь?На картинке плата текстолитовая.

bluezmoon

Растаман, в паре они смотрятся зачётно и поют складно,но у меня все равно мебелью числятся.Я теплобоких люблю.Б1-011 и Б-001,типа наше всё.
Насчёт акустики и соответствия на 100% верно.Это как УКУ-020 хорош только с 35АС-1.
