Murmul

Lugrom1

"...будем искать." Спасибо.

Murmul

Имеет смысл стабилизатор (красная точка) на реле ставить? Либо,изолировать землю, хотя как она по плате разведена, надо уточнить...

Murmul

Lugrom1
В моём экземпляре рукоблюды были

Murmul

Вынос моста не повлиял на фон.
А вот от положения регулятора громкости нашёл зависимость - чем меньше уровень громкости, тем выше фон.

Murmul

Samodelkin
Тогда только мост удастся перенести. Электролиты не влезут рядом.

Murmul

retroper21
15У - 15 Вт , это относительно всё. В смысле как громко хотите слушать.
А слышен ли в вашем усилителе фон в колонках?

Murmul

Славентий
Правильно ли я понял, что диодный мост (только новый) можно оставить в том же месте или перенести его к трансформатору?
10А мост достаточно?

Murmul

Славентий 1 Мост оставил один, вторички запараллелил, провода ещё не экранировал. Субъективно фон снизился раза в 2. Осциллограф ищу нормальный, цифровой байду показывает или ничего не показывает. 2 Чувствительное место - коммутаторы, когда рукой проводишь, наводки ловятся. значит и на них сверху к...

Murmul

Славентий
Диоды не менял.
Остальное сделаю, напишу.
Пульсаций на конденсаторах нет либо осциллограф не ловит. Пульсации на выходе осциллограф ловит.
Пойду банки искать

Murmul

Продолжим.
1 При работе от конденсаторов при выключении питания фон исчезает.
Значит это помехи по питанию. Может петля земляная. Стабилитроны в стабе преда рабочие.

Murmul

КД209 нашёл в запасе. Ток 700 мА вместо 300 мА подойдёт думаю.

Murmul

BillyDOS
Вы имели ввиду кс213? Стабилитроны?
Диоды в мосту менял, безрезультатно.
Странно, что у Ingvar второго обладателя такого девайса, отключение преда помогло...

Murmul

В общем фон.

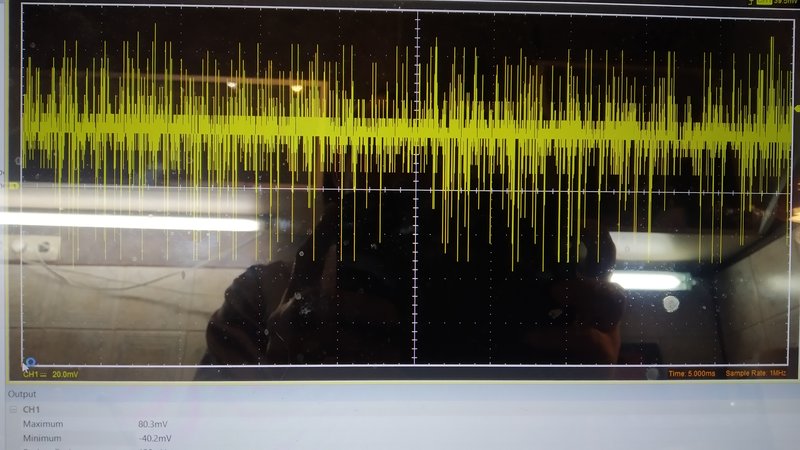

Осциллограф у меня кытайиский, электронная бяка Хантек.
Что удалось снять с выходов. На всех выходах одинаковая картина.

Кто по признакам таким может подсказать, где искать?

Murmul

Разводка питания не такая как по схеме. 0 Коммутация управляется стабилизированным питанием -+12В. 1 Расположение торов на фон не влияет. Меняй их местами, ставь набок, доставай из корпуса. 2 Отключение резисторов R44. 45 (выход предварительного усилителя) на фон не повлиял. То, что вышло у С фоном ...

Murmul

tutochkin
Они очень малошумящие.
У Аудиокиллера про них немого есть. http://www.electroclub.info/samodel/sub_pred.htm
Конструкция хорошо работает на 2134.
Да, есть только одно но. Аудиокиллер решительно отвергаеи аудиофилию....

Это к слову о филах разных. Не о вас

Murmul

Славентий
С Новым Годом! Да в принципе ничего, взять да сделать

Murmul

tutochkin
134 очень классные.

Murmul

Славентий
Не может ли управление коммутацией -17В давать наводку? Это ведь нестабализированное питание, подаваемое на затвор.

Murmul

Славентий
Пластину, описка

Всех с Наступающим Новым Годом! Всего самого доброго!

Murmul

Ingvar
А пробовали достать оба тора? Изменяется фон? Там вместо розетки надо металлическую пластину (поправил описку, платину только с зелёными полосачгами) наверное поставить.

Murmul

Ingvar
Пайка не заводская, даже не помыли, это наверное ремонт.
Вот как торы заэкранировать?
У вас схема защиты другая, в моём половину деталей не впаяно.

Murmul

Ingvar
Плату изнутри и снизу, торы.

Murmul

Ingvar
Фото сделайте как будет возможность своего усилителя. Здесь для темы пригодится

Murmul

Нашёл интересную статью про экранизацию трансформаторов. https://myelectrons.ru/toroidal-ny-j-tr ... ya-pomehi/ может пригодиться. Получается 2 тора в Лоте очень даже правильная задумка, кроме того, что компактнее.

Murmul

Если менять потенциометр R87 на 22 или 50 кОм, RC надо пересчитывать? Это ведь фильтр.

[/quote]

Murmul

Ingvar
Электролиты все как один были тоже норм.
Есть ещё вариант - торы отдельно из корпуса достать

Murmul

Ingvar Радикально селектор отключить... Я эту особенность с фоном тоже заметил. Сегодня и вчера исследовал. По моему аппарату. 1. Возбуд был убран, 1В постоянки, в цепи тов. Цобеля стол с завода не 1, а 150 Ом. 2. Заменил на 30 пФ в преде конденсаторы. 3. Заменил переменники. Они 93-го года, очень ...

Murmul

Ingvar
Под пломбами редкость. Я бы не стал ломать его

В смысле модернизировать по-чёрному

А 5.1 правы люди, одна TDA и все проблемы.

Murmul

Ingvar
Лучше новый собрать. А ваш, если что, я выкуплю из рабства

, дабы вы его не того

)))
Плату придётся новую делать или там столько соплей будет навесных....
Кстати, в вашем усилителе как с фоном обстоит дело?

Murmul

Pavlik
Рад, что помогли

А как у вас стабильность вращения с
диска? Метки строго стоят или чуть плавают?

Murmul

Sulphur писал(а):
Murmul писал(а):Pavlik
Рядом с обведенным красным, как раз тот цилиндр зелёным сверху заляпаный, это подстройка точная автостопа.
Разве? А я-то думал, что это просто упор для рычага.

Так я тоже мягко говоря допёр только тогда, когда скрутил эту штуку и обнаружил, что не по центру ось.

Murmul

Pavlik
Проверьте рычаги, они иногда изогнуты, цепляют. Если их снимали, там прокладки есть на оси.

Murmul

Pavlik
Рядом с обведенным красным, как раз тот цилиндр зелёным сверху заляпаный, это подстройка точная автостопа.

Murmul

Pavlik Обратите внимание на крепление этого рычага. Он часто скользит по оси если у вас поздние "улучшенные" модификации 101-ого.
Лучше такое крепление. http://forumimage.ru/show/108127713

А как здесь ссылку на конкретное сообщение сделать? Подскажите.

Murmul

Pavlik На основании тонарма есть стержень, на нём перпендикулярно посажен рычаг. На этом рычаге чёрная пластинка и винт, который отгибает эту пластинку. Указанное в наличии? Тадысь грубо наглаз подстраиваете в целом рычаг, он фиксируется плохо, винтом :) Потом надо в горизонтальном положении стола ...

Murmul

Dimoniack
У вас такой же усилитель? Фото Можно?

Murmul

Славентий
Конденсаторы коррекции в УД по 10 пФ насколько должны быть качественными, я в том смысле, от них наводки могут быть?
И мне кажется потенциометры могут добавлять тоже наводок. Заменю их на новые.

Murmul

FAI4
Каналов там 3+1 НЧ для обычной колонки. Кроссовер. 3 колонки ИНЧ, СЧ, ВЧ. Стерео.

Можно либо обычные колонки с фильтрами подключить или 3-х полосную раздельную систему.

Murmul

Dimoniack
Конденсаторы заменил. Фон не изменился. Видимо какой-то диод, 1 из 8. А может и не один

Murmul

Dima22091
Классный аппарат.
А как у вас сейчас с доступом к деталям? Неликвиды может есть с радиозаводов Донецка или барахолки обеспечивают необходимым?

Murmul

FAI4
http://forumimage.ru/show/108413451 банки как раз маленькие, но много:)

Murmul

Dimoniack
sr506 есть. Подойдут?

Murmul

Они параллельно выполнены, но если отключить один мост, останется один трансформатор под нагрузкой и начнёт сильно греться, проверено отключением трансформатора.
Значит методично заменить мост.

Murmul

Dimoniack
то, что фон возник в процессе ремонта.... может один из 8 диодов в выпрямителе. Но как найти его не выпаивая? Например осциллографом.

Murmul

Dimoniack
Плата заводская. Это серийный усилитель.

Murmul

Спасибо за подсказку, заменил 150кОм на 50 кОм, 1 мкФ на 4.7. Остался вопрос фона.... Может ли фон давать потенциометр? R80. При его регулировке он увеличивается. Но на минимуме не пропадает полностью. Есть по схеме корректирующие ёмкости по 10 пкФ. Насколько они могут давать низкочастотный фон? Или...

Murmul

Самый !
4.7 найдём.

Murmul

А кондюнсатер серии К53 вместо плёночного подойдёт ?

Сильно ауру звуколюбства не испортит

?

Murmul

ЗЫ, номиналы R33 R34 желательно уменьшить до 47кОм например (при этом емкости С15 С16 увеличить до 5..10 мкФ)[/quote]
А что это даст? Это ФВЧ фильтр?

Murmul

Спасибо, буду настраивать. Параллельно источник фона ищу....
