evgenij8310

Перестроить этот дохлый тюнер не сложнее чем Т-101, но что бы он нормально работал его придется заново весь перенастраивать - абсолютно весь!!! Просто поменять пикушки возле контуров не поможет его оживить, результат конечно будет, но посредственный. Трешь, а не аппарат. Я таких 3 штуки настроил... ...

evgenij8310

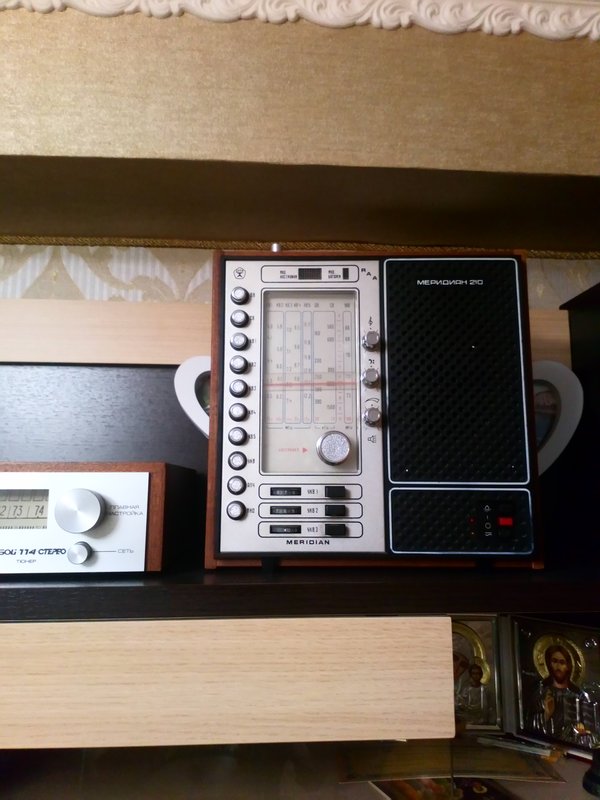

Ну и так, для хвастовства, сегодня преобрел Мередиан 210, зимой будет чем заняться.

evgenij8310

Нет друзья, ПЧ и частотный детектор я настроил. Индикатор заработал. Было вот так, как на фото, детектор настраивал по мультиметру. Но АПЧ двигает шкалу, в этом режиме можно настроиться на станцию но прием хуже... АПЧ работает не правильно, на выводе 6 укв блока я не пойму что происходит при нажатии...

evgenij8310

Резистор R49 R50 на что влияют, не на "0"?

evgenij8310

Заменил красны пикушки, поменял электролиты. Контура и резисторы все под краской и воском их не кто не крутил. Не пойму почему АПЧ выталкивает со станции Выталкивает станцию при включении кнопки АПЧГ потому, что получилась нижняя настройка гетеродина ниже частоты принимаемой станции на 10,7 МГц, а ...

evgenij8310

Спасибо! Проверю ПЧ 10,7 и частотный детектор, надо nwt и осцилл. доставать.)
По результату отпишусь.

evgenij8310

Привет! Появился Океан 214 не копанный. Перестраивать не ФМ задачи нет. Заменил красны пикушки, поменял электролиты. Контура и резисторы все под краской и воском их не кто не крутил. Не пойму почему АПЧ выталкивает со станции, станции принимает все 3 шт. на УКВ, но индикатор не реагирует. На АМ инди...

evgenij8310

la59 писал(а):evgenij8310
Дык это запасы с радиорынка разных годов.

Какой из пмс мне подойдёт наверняка?

evgenij8310

la59 писал(а):Ну не знаю, у меня ПМС-60000 и ПМС-250000 есть, было даже смешивал их для получения нужного результата. Что там в оригинале было знать бы.

Судя по всему, мне нужны именно такие смазки, в чипдип таких нет, какой магазин посоветуете?

evgenij8310

Может масло вазелиновое попробовать? Мне думается оно очень похоже на родное.

evgenij8310

Я бы ПМС какую нить попробовал, какая под рукой. Такую смазку изначально и намазал, но результат не понравился. Раньше я смазывал только бегунок и контакты, все было хорошо. Но в этот раз пришлось смазывать так же вал, в итоге регулятор крутится заметно по другому. Не так упруго и приятно как те чт...

evgenij8310

Коллеги. Подскажите смазку для регуляторов Брига. Дело в том, что мне пришлось полностью разобрать регулятор НЧ промыть и смазать его новой смазкой. Теперь он раблтает хорошо но не так мягко как остольные. Родная смазка тянучая и липкая, создаётся приятный эффект плавность хода. Тадо подобрать смазк...

evgenij8310

Коллеги!
Чем отмыть лицевую панель?
На ней следы грязи от рук, которые с трудом отмывается, а если отмоешь, то под ними образуются светлые пятна..
Т.е. панель получается не однородного цвета.

evgenij8310

Спасибо за фото, очень помогли!!!
У меня заклепка сломалась....(

evgenij8310

Приветствую! Нужна ваша помощь. Ребенок залез в вертушку и сломал иглу и держатель тонарма ....((( Отвалился язычок держателя и обратно не держится в своем месте. Сделайте крупным планом фото держателя или объясните как он там крепится. Спасибо!!! http://forumimage.ru/uploads/20190926/15694773332713...

evgenij8310

Судя по деталям - 87 год. Надо делать экран! ))
Спасибо!

evgenij8310

Попался в руки пред RRR УП-001 без защитного экрана на фонокорректоре.
Судя по фоткам из инета, он очень часто без него попадается.
Его теряют или на заводе просто не стали ставить?
Кто нибудь сравнивал работу ЗС-М с экраном и без него?

evgenij8310

Пора осциллографом.. Так и сделал только что))) Встал на точку 20 выхода с УС или на точку 1 УТ, и подал синус 1к - все четко синус чистый и на вид и на звук. Потом убрал 1к и отключил генератор от входа уся. И начал слушать шум тракта уся, и тут началось, песок посыпался в левом канале, встал опят...

evgenij8310

Нечего там фоткать, все аккуратно, чисто и детали по схеме. Я не могу определить природу этого песка, он появляется через несколько секунд или минуту. Что то поработав немного начинает течь-пропускать.... Что может так себя погано вести? На прозвон всё ОК, а на деле не работает? -Конденсаторы -диоды...

evgenij8310

FAI4 писал(а):
evgenij8310 писал(а):Рандомные шумы в виде песка в левом канале, то они есть то их нет.
Я замучился выпаивать и проверять все что попало под руку, от отчаяния.
нужно просто пропаять все детали не выпаивая их.
Включая все резисторы.

Я так и сделал((((

evgenij8310

Из серии "фермеру на заметку ". Ремонтировал я недавно Бриг-001 88г. выпуска с целой платой на оба УМ с местом под реле посередине, но по факту оно не установлено, операх в пластике и выходе на 818 и 819. В левом канале присутствовали шумы и шорохи. Темброблок ЛК уже изрядно перековыряли, наверное,...

evgenij8310

Какое напряжение на верхнем выводе R9? Нужно пропаять все резисторы делителя в базе VT1 (R9...R12) Также проверить/заменить емкость С13 (возможно утечка) Пропаял R9 - напряжение стабилизировалось и трески с шумами пропали!!! Спасибо тебе огромное!!!!+++++ :yes: И всем спасибо кто не прошел мимо!!!!...

evgenij8310

На всякий случай в стабилизаторе ВС поменял транзисторы кт645б на кт645а (с запасом по напряжению)
На данный момент левый канал стабилизированный на К6 можно выставить 18в и оно не плавает.
Правый по прежнему в "свободном плавание" на К5 -11-17в

evgenij8310

FAI4 писал(а):Там ОС по постоянному току через регулятор баланса заводится.

Регулятор не отсоединяли?
С ним все в порядке?

Нет, я его не трогал. Он вполне выполняет свою функцию, не трещит, звук регулирует плавно без провалов.

evgenij8310

evgenij8310 писал(а): в правом канале в точке К5, должно быть 18в. А что с режимами VT3 (КТ361) и VT1 (КТ3102)? Еще раз: А что с режимами на транзисторах, что выше? Напряжения в ключевых точках плавают в зависимости от прогрева усилителя: К5 - от 18 до 11в, по этому в: К1 - от 18 до 11в К2 - от 18 ...

evgenij8310

Поменял я С9 и С12, напряжение сразу поднялось и начало регулироваться до 18в, как и должно быть. Спасибо FAI4 за подсказку, хотя те кондеры были новые... Но факт есть факт. Радовался я не долго, напряжение стало скакать от 17 до 18,5 в правом канале и от 18-18,5в в левом. И теперь помехи и "песок" ...

evgenij8310

Поменял все транзисторы... ничего не поменялось

evgenij8310

Mr.Rain писал(а):
evgenij8310 писал(а): А R10 точно от 0 до 470к, не больше?

Да, всё с ним в порядке.
Когда ставишь его в положение по заводской краске, и замеряешь напряжение в момент ВКЛ., то напряжение с 15-16в постепенно опускается до 11,5в.
Оконечники работают чисто без УТ и УС, ток покоя выставлен 90мА.

evgenij8310

Прошу совета, Бриг 001 3й ревизии. Не могу разобраться с усилителем тембров УТ, ни как не получается выставить режим по постоянному току в правом канале в точке К5, должно быть 18в. Выше 15в поднять, выкручивая подстр. резистором R10 не получается, причем напряжение потом все равно просаживается до ...

evgenij8310

evgenij8310

BillyDOS
Я с такими приборами еще не работал, мня что попроще и подешевле для понимания процесса и обучения.
Есть на чем практиковаться, пациентов у меня хватает ))))

evgenij8310

Я глянул схему, он на лампах. Это хорошо или плохо? Х1-49 или -50 может лучше, но дороже.(((
Сомневаюсь что часто АЧХ-метром буду пользоваться, есть ли смысл тратить много $.
Есть желание отстроить тюнеры Т-101, Т-7111, у меня их 9шт.

evgenij8310

Muller
свип- генератором tr 0813 может взять за 1.5тр, поторгуюсь, как думаете?
Для общего развития, так сказать, не большие деньги. )))))

evgenij8310

Прикупить АЧХ-метр есть огромное желание, но нет желания брать такую "гробину", генератор есть цешкак есть, занимают много места.
В 21веке живем, хочется через usb к ПК и софтом пользоваться.)))

evgenij8310

1500р за него хотят без проводов.
Есть приставки USB для ПК с такими функциями, на Али ничего подобного найти не могу?

evgenij8310

Вот таким свип- генератором tr 0813 можно увидеть ПЧ и S-кривую?

evgenij8310

Ну в общем история с настройкой УКВ тракта в Т-7111 закончилась удачно. Тюнера заработал как надо.))) Но я не вполне остался доволен самим процессом настройки. S кривую я настроил так: - подал на ТР1 с генератора 10,7 и на ТР4 выставил катушками Л12-Л13 напряжение 2.41в - подал на ТР1 с генератора 1...

evgenij8310

evgenij8310 Если нет АЧХ метра или на крайний случай СВИП генератора, то попробуйте сделать следующее: настройте L13C54 на частоту 11.6 МГц, L12С49 на частоту 9.8 МГц. Затем подайте на вход 174ХА6 частоту ПЧ 10700 кГц и подключите к выходу детектора милливольтметр. Если на выходе будет постоянное н...

evgenij8310

Позвольте продолжу ветку про настройку тюнера Т-7111 и ему подобных (FS)... Мне нужна помощь в настройке фильтра ПЧ 10.7 мГц и "S" кривой в этом тюнере т.к. мне пришлось менять все пикушки в контурах ПЧ, блока УКВ и в фазосдвигающей цепи "S", проще говоря надо заново настроить УКВ трак. Из приборов ...

evgenij8310

tutochkin писал(а):evgenij8310 о... как много пропущено. Тут уже разговор не только о СД, а о фильтрах...

Да, я давно не читал форум)))

evgenij8310

А зачем нужен ОУ в СД на TA7343АР? И без него все работает, нет?

evgenij8310

И вопрос, как попроще сделать переключение стерео/моно для МС TA7343АР? Точно также через транзистор кт315, только эмиттер не на землю, а на +7в. Так будет работать? https://yadi.sk/i/j1K7Wt_U0Q0WKA http://forumimage.ru/thumbs/20190422/155595041417766928.jpg Спионэрил эту схему переключения стерео/...

evgenij8310

Можно внесу свои 5 коп., для СД на КР174ХА51 питание лучше повысить с 5.6в на 6.2в, то есть стабилитрон кс156А заменить на любой стаб 6.2в, заметил что при пониженном питании не всегда хорошо работает фильтр. И вопрос, как попроще сделать переключение стерео/моно для МС TA7343АР? Точно также через т...

evgenij8310

Ок, спасибо большое!!!

evgenij8310

Приветствую! Подскажите пожалуйста. Рабочее положение прибора горизонтальное лицом вверх? А если его лицом в бок поставить стрелку на "0" выставить не получается, она сразу отклоняется - это нормально для прибора? Фото http://forumimage.ru/thumbs/20190215/15502223650561441.jpg http://forumimage.ru/t...

evgenij8310

Я эту балалайку только из за УКВ нижнего и брал, редко сейчас встретишь магнитолу с нижнем УКВ. У нас две станции остались, Шансон и Ретрофм, дома я их прекрасно слушаю в стерео на муз. центре Пионер (конца 90х) и на Т101 с переделанным СД под ПТ. Так что не сомневайтесь, я ничего не путаю, и магнит...

evgenij8310

Давно мучаюсь от не справедливости! Производитель магнитолы намеренно отключил функцию СТЕРЕО на нижнем УКВ 65-74. В моей области на УКВ радиостанции вещают в СТЕРЕО пилот-тон. Как мне быть, кто нибудь лечил современные магнитолы от этого? Для себя я определил план действий)))): - слить прошивку - о...

evgenij8310

Стерео в ХА51 очень даже не плохое, искажения... я ничего такого не слышу, играет не хуже других простых СД.
Если вам не трудно, прокомментируйте пожалуйста вот эту тему. Про разницу намотки контуров в блоках 1-05С и 1-05Е.
Спасибо!
http://rt20.mybb2.ru/viewtopic.php?f=21&t=100186

evgenij8310

в общем время нашлось и сваял... кракозяблю ;) на той же плате. Т.к. под эти элементы я не планировал изначально, то часть пришлось навесным монтажом. Трэш и угар ;) По хорошему конечно хотелось бы иметь печатную плату.... http://forumimage.ru/thumbs/20171024/15088741787448967.jpg http://forumimage...

evgenij8310

Мысль!

Спасибо!
