kvn33

Василий, посмотрите внимательно транзисторы V1,V2 стоят на входе А8 -усилитель оконечный. У меня были похожие симптомы. Вроде, у транзистора кт3102 отгнила ножка, там то есть контакт, то при прогреве его нет.Долго искал, так как внешне все нормально и дефект плавающий....

kvn33

Serjio, как раз умом Россию я думаю понять можно (с учетом ее особенностей). А сейчас все вопросы к «капиталистам». Ведь Казахстан тоже СССР был. И как раз раньше мы туда и отправляли (http://www.ulba.kz/ru/production3_01.htm) для дальнейшей обработки, в том числе и конденсаторные «порошки» они там ...

kvn33

Да довольно холодно всю неделю. Так что как говорили старшие товарищи " У заводской трубы- теплее".
А редкоземельные элементы(церий, неодим, европий...) мы в Эстонию отправляли на дальнейшее обогащение. так что все было взаимосвязано и работало.

kvn33

Наш завод никакой не "ящик" и не был им, но отец успел получить "квартирку "бесплатную"" как и большинство.
Можете смеяться дальше...В Европе видимо весело...а у нас минус 30 так что не до смеха.

kvn33

Про креветки Белорусские наслышан, но не пробовал.. А в остальном Вы правы страна была самодостаточной, но все прос-ли...

kvn33

Мне просто маленько "за державу стало обидно" -шутка. Мы "вскрываем" лопаритовый концетрат с Кольского полуострова. 1971 год: введен в эксплуатацию цех хлорирования лопаритового концентрата с использованием хлора, получаемого в процессе производства магния 1977 год: внедрена технология разделения с ...

kvn33

Специально для Serjio.Погуглите Соликамский магниевый завод....Производим и тантал и ниобий с 1970 годов.

kvn33

Товарищи,господа...Коррекция не моя, а взята из схемы Шушурина ( я до этого его усилитель собирал).Я просто экспериментировал...Делал по "старым" платам от SERG, ножки у транзисторов выгибаются, нужные отверстия добавляются...Схема верная. Спасибо в очередной раз -SERG- он теперь еще и плату подправ...

kvn33

Для воробей: любая (исходя из наличия деталей) схема А.И.Беслик. Для FAI4: Мне измерить не сложно, и я измерил , изменений нет. А вот подъе-ки насчет гетинакса, воспоминаний о моем взаимоотношении с мамой оставляю без коментариев. Прошу извинить меня, за мой русский. Все- таки потомки ссыльных, бывш...

kvn33

Понятно, что стоимость в какой-то степени отображает и качество, но не всегда. Если мне сказать что «Ты сейчас слушаешь усилитель и АС стоимостью в 300 тыс.руб», то может и я начну слышать их качество и даже может быть оно так и есть. Но многие из нас ограничены местом, временем, средствами и т.д. П...

kvn33

Так на то она и осень золотая... Настала осень золотая. Природа трепетна, бледна, Как жертва, пышно убрана… Вот север, тучи нагоняя, Дохнул, завыл – и вот сама, Идёт волшебница зима.. А. Пушкин N-Monitors N300C MK2 Мониторы закрытого типа ближнего и среднего полей. N300СMK2 Passive: 42500руб. (шт.) ...

kvn33

2N3773 просто интересно, а на какой АС слушали ? То что продают у нас (пластмассовые динамики) я наверное не услышу...

kvn33

А вот еще одно мнение Журнал Радио №1 1986г "Качество звучания и характеристики УМЗЧ". http://forumimage.ru/uploads/20181002/153846255443969533.jpg http://forumimage.ru/uploads/20181002/153846257704398841.jpg У меня есть еще так сказать практический критерий, как звук как бы «оторвался» от АС, то ус...

kvn33

Доброго дня 2N3773. Вашу схему уже простой не назовешь.( 11 транз против 7, плюс все-таки защиту от постоянки надо). Подобные схемы я собирал на кремниевых транзисторах. Я думаю, в данной теме, концепция другая. Так скажем, максимально возможный «короткий тракт» (где то мне попадалось мнение, что ге...

kvn33

Для bykowina:Размеры корпуса: 300х230х110 мм.

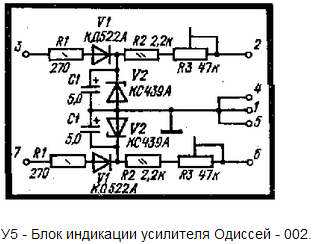

Индикаторы пока подключил по простой схеме:

Емкости на выходе стоят 3200 мкф.

kvn33

Александр Иванович в схеме исправил включение с10, сейчас так как работает у меня. Вот нашел корпусок, но надо еще надписи на лицевую панель сделать. http://forumimage.ru/uploads/20181001/153836805953475461.jpg http://forumimage.ru/uploads/20181001/153836810230073742.jpg http://forumimage.ru/uploads...

kvn33

Александр Иванович ошибся.потом исправлю,пока с планшета неудобно.он идёт не с базы, а коллектора.

kvn33

Я думаю свисток не пойдёт, хотя может я отстал, а вот внешняя звуковая подойдёт.

kvn33

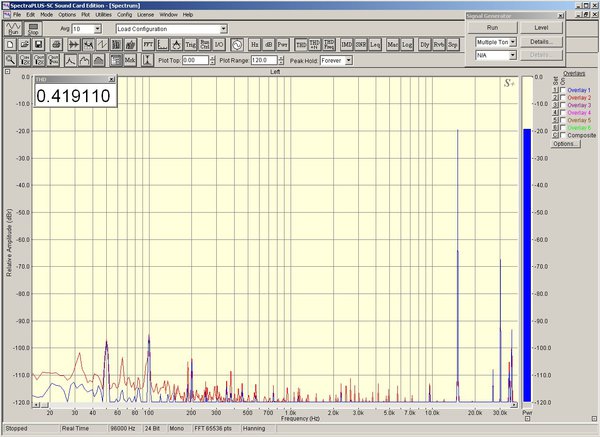

Для bykowina.эти графики измерял creative audigy se sb0570.
Есть разные Asus Xonar d2,аsus Xonar DG.Я понимаю что это не есть
Метрологически атестованные средства измерения, но мне видно что и как влияет в схеме. Хотя там математика, а она наука точная.

kvn33

TLS - "Это точно!" как говорил товарищ Сухов.
Вот просто уменьшил с10=470 до с10=270, на 1 кГц почти одинаково, а вот на 15 кГц:

kvn33

Для catdog.Здесь все будет зависит от многих факторов.На какой АС слушаете,какую музыку (рок, джаз, инструментал..), с чего (или в каом формате flac, mp3...).Мое мнение, что улучшения слышны будут, особенно на верхних частотах. Правда еще вопрос, а понравится ли Вам звучание без гармоник(особенно вт...

kvn33

Добавлю еще гафики ИМД, кому интересно ( Схема Беслик А.И. v.3.01.Изменения следующие:Т3-П607; Т4,Т5 - ГТ402,ГТ404 ; коррекцию поставил как в Шушурине Радио 78 №6; напряжение питания 30в.). Схема: http://forumimage.ru/uploads/20181001/153836735882155245.jpg Извиняюсь, окошко THD не отключил. http://...

kvn33

Схема Беслик А.И. v.3.01.Изменения следующие:Т3-ГТ321(для 2N3773 мне перепаивать лень); Т4,Т5 - ГТ402,ГТ404.На выходе у меня ГТ906А. 4Ом 4в 1кГц (с10 470 пф, какой был под рукой): http://forumimage.ru/uploads/20180928/153811599131435929.jpg 4Ом 4в 15кГц: http://forumimage.ru/uploads/20180928/1538116...

kvn33

Не, без картинок не интересно.Вот,ради интереса,измерено в железе и работает. Для начала Аккорд 201( 4Ом 3в 1кГц) http://forumimage.ru/uploads/20180928/15381088391615667.jpg Схема Беслик А.И. v.3.01.Изменения следующие:Т3-П607; Т4,Т5 - ГТ402,ГТ404 ; коррекцию поставил как в Шушурине Радио 78 №6; нап...

kvn33

Попробуйте обратиться сюда: http://xn--b1albjndu.xn--p1ai/ или сюда : http://www.radioland.getbb.ru/viewtopic ... &start=330

kvn33

Это оконечники от одной из модификаций электрофона Лидер...Я такие когда-то оттуда выдирал

kvn33

Здравствуйте всем.На второй плате от –serg- впаял контакты под транзисторы и менял сравнивая результаты. Пока получилось следующее: схема от А.И.Беслик V3.01, т6т7- гт806(с ГТ906АМ реультат такой же),т4т5-гт402/гт404, т3-гт321(Пробовал т3 п607 результат чуть лучше.).Питание 28-29 вольт.Ток покоя 40м...

kvn33

Да, А.И. Беслик, по видимому, имеет хорошую школу и основательные теоретические знания. Я вот, по началу, забыл впаять с6 по версии схемы 3.0 и не мог понять почему THD под 1 %, а потом увидел…. Вообще, я не ожидал от мп40 таких результатов, так что я тоже слабак в электронике… За последнее время со...

kvn33

Для bykowina: сопротивление нагрузки 7,1Ом(ну так пулучилось); емкость на выходе подписана 1000 мкф(но не новая).Все измерения проводил при напряжении питания 20 вольт и при выходе на нагрузке 4 вольта. Это чтобы сравнить влияние параметров транзисторов. А вообще спасибо еще раз Вам и А.И.Беслик.При...

kvn33

Saharuk Вы меня, наверное, не так поняли.Своими относительными замерами я лишь хотел показать ,что параметры транзисторов влияют на что-то.
Никто Вас замеры АЧХ делать и не просил.
С уважением,Виталий.

kvn33

Добавил Цобеля, изменил коррекцию.Все исходные данные те же, только поменял П213 на П605а.Думаю не зря п605 понравились saharuk. А.И.Беслик -да есть завал при измерении карты со шнурами сама на себя(самая верхняя АЧХ). http://forumimage.ru/uploads/20180117/151617095400369964.jpg http://forumimage.ru...

kvn33

Звуковая карта Creative Audigy SE (SB0570). До клипинга при моем питании 20в на выходе, при нагрузке 7 ом выходит 5в.При этом THD уже под 1-2% на 1 кГЦ. Измеряю Ц4353 на нагрузке. А.И. да Вашу схему для п605 видел, просверлим отверстия, подправим коррекцию. АЧХ в настройках стоит 5-22000 Гц. Есть за...

kvn33

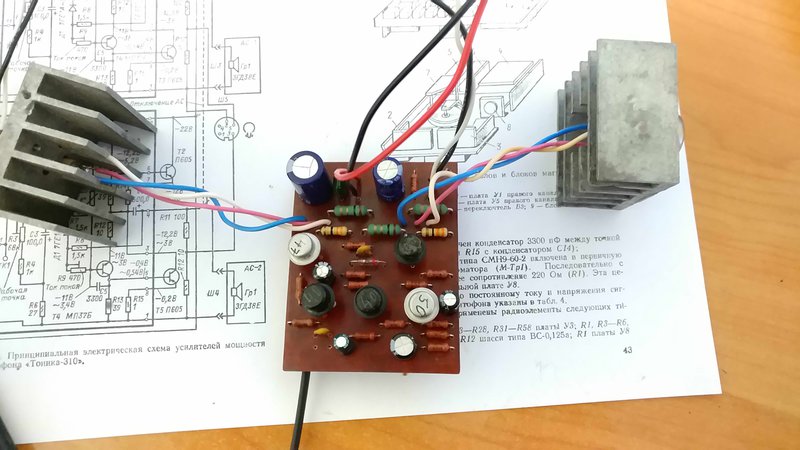

Вот собрал на гетинаксе.Питание 20в, нагрузка 7 Ом, на выходе 4в.Надо будет еще на п605а попробовать.

kvn33

Беслик А.И. все понял таких транзисторов хватает.Сходил в цех КИПиА и нашел 5шт и мп40а, у них германия со старых запасов еще есть.Вы еще где-то писали что можно и ГТ404 ГТ402 применить...
Спасибо Вам за разработку схемы.Режем гетинакс.
С уважением,Виталий.

kvn33

Serg огромное спасибо.Все получилось.
Попробуем спаять.Правда в кучке германия не нашлось МП40А, будем пробовать ставить мп26б,мп21а или гт321б.
Эх "Где мои 17 лет..." В.С.Высоцкий.

kvn33

serg спасибо что откликнулись.
Я думаю что лучше поместить на яндекс диск, а здесь дать ссылочку.(уже опередил топикстартер)
(во время - одни ники и прозвища)
С уважением, Виталий.

kvn33

Всех с наступившим Новым годом.Уважаемый serg если можно, добавте и вашу печаточку в копилку.Хочется собрать, а то просто так выбросить транзисторы рука не поднимается.Ностальгия однако (когда-то у мамы денежку выпрашивал на п213).

kvn33

Здравствуйте всем.Я прошу извинения, что залез в чужую тему и ввел вас в заблуждение.Я не Игорь. Просто увидел тему, а сам недавно закончил Мир восстанавливать...ну захотелось что ли похвастаться (хотя может быть и нечем...) Купил в мае на молотке.Шасси местами было ржавое, лак на корпусе от старост...

kvn33

Вот такой Мир 152 получился... http://forumimage.ru/thumbs/20121211/135519815810009534.jpg http://forumimage.ru/thumbs/20121211/13551981679600208.jpg http://forumimage.ru/thumbs/20121211/135519817471005932.jpg http://forumimage.ru/thumbs/20121211/13551981825300462.jpg http://forumimage.ru/thumbs/201...
