Tuzenbobel , ок, понял. Tofiq62 , Нет, там стоят как раз 6ж5п. все по мануалу. Вещание в СЕКАМе, да. Это сейчас зависит от оператора кабельного телевидения, по сути они все еще аналог передают по кабелю в ссекаем. но суть не в этом. Оно и с Ласпи идет в ЧБ тоже. А генератор стопроцентов рабочий, пр...

xsite

Обратил внимание на дыры в линии задержки. Вот теперь грешу на нее

xsite

Tofiq62 , Замкнул КТ10 на корпус, поменялась слегка общая цветовая тональность, и все. замыкал между собой так же кт14 и кт16 - без эффекта. При регулировке насыщенности - напряжение на выводе 9 у6 и у7 меняется в диапазоне от 11 до 16 вольт. Питание 12 вольт и 5 вольт приходит. При переключении ко...

xsite

Атос,
Сотникова читаю.

xsite

Tofiq62,
Стоит обыкновенный на микросхемах 224 серии, мелкие сборки.

xsite

Добрый день. Прошу помощи. Восстанавливаю Радуга 719. Вообще не подавал признаков жизни, кроме индикации номера канала. Сейчас уже есть растр и картинка в целом очень хорошая. Но ЧБ. Установлен Кинескоп PGR, в состоянии нового. Отсутствует звук вообще и нет цвета. Со звуком попроще, а вот с цветом н...

xsite

О Да!! Спасибо большое за подсказку... честно, никогда бы не подумал, что настолько это будет влиять на звук. Сейчас все ок.

xsite

Прошу совета, столкнулся с интересной проблемой во время ремонта магнитолы JVC. Была неисправна кассетная часть магнитолы. Возрастные изменения - пассики, головка, ролик и прочее. Обслуживание произвел, тут проблем никаких нет. Заменил резину, головку. Вроде бы на первый взгляд магнитофон запел норм...

xsite

A.T. писал(а): ↑
26 май 2022, 21:39
Интересно, сколько у Вашего в Темпе?

В режиме измерения кОм, на стрелочном приборе...
Синий около 0,2 ком
Красный 1 к
Зеленый - 2к
Ну и по картинке синий конечно как прожектор

xsite

На всякий случай скажу - я оставил все как на заводе 6ж52п
Кинескоп отличный. У него сопротивление между катодом и модулятором практически не различается по пушкам. Кстати. Какое должно быть сопротивление у идеального кина?

xsite

Вообщем так. 6ж52п поменял. Толку ноль. В итоге что сделал и на чем решил остановиться: 1. Максимально точно настроил сведение. 2. Настроил баланс белого. 3. Установил СК-Д-1 4. Recaping, по канончикам. Но ничего от этого не поменялось. Ну считаем, что лишним не будет. Все по Ельяшкевичу. И по вашим...

xsite

ssmmiill,
Я пробовал регулировать контраст R31.
Особой разницы не заметил в изображении.

но так как делал это при выключенном телевизоре, вообще не смог понять регулировка работает сама по себе и в каких пределах.

xsite

6П15П она туда встает без переделок? У меня есть 6П15П Можно просто воткнуть и посмотреть что будет? Обновление - воткнул, посмотрел. Экран светится как прожектор. Яркость вообще не убирается. Можно сделать меньше, но все равно не до комфортного уровня. Понятно, что режимы там не настроены, но тем ...

xsite

Обещанная коробка, руки дошли снять.

xsite

Друзья, как только найду новую 6ж52П, сразу же поменяю... В целом нашел уже одну на Авито, но продавец будет только 7го числа в Москве. как доберется - сразу куплю у него. Причем я специально искал именно новую, чтобы уже точно вопрос с этой лампой исключить. Вот еще момент - менять ли 6ф12п? их там...

xsite

киноинженер писал(а): ↑
03 май 2022, 18:31
проверьте емкости по питанию, но мне все же кажется , что строчник в обрыве

Может проще проверить питающие напряжения? Причем тут емкости и контрастность изображения?
Какая связь? Думаете питающие напряжения занижены?
Строчн к причем? Расшифруйте, пожалуйста )

xsite

nonameT68 писал(а): ↑
03 май 2022, 20:20
четырка
думал что трешка там

А что лучше?

xsite

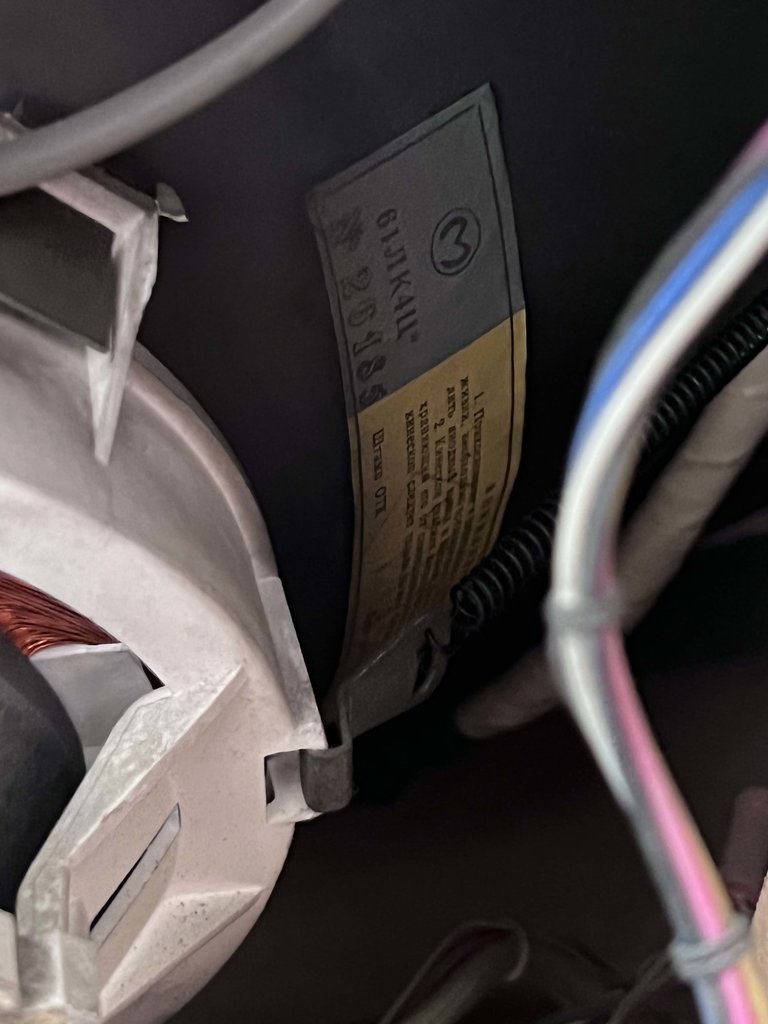

Вот кто там спрашивал про кинескоп?
Судя по логотипу это Московский Электроламповый завод.
Хотя делали скорее всего не на Электрозаводе, а на Хроматроне.

xsite

A.T.,
Странное очень ощущение при просмотре.. Вроде все цвета есть. и нормальные цвета, но какая то в целом картинка чтоли малоконтрастная.

xsite

VMM3105,
Спасибо за инструкцию.
Там еще присутствуют тянучки цвета... грешу все же на лампу. Они не такая редкость это 6ж52п. куплю поменяю.

xsite

ssmmiill писал(а): ↑
30 апр 2022, 09:22
Контрастность можно добавить на плате декодера.

Где? )

xsite

Друзья, все таки, что с контрастом?
6Ж52П на замену?

xsite

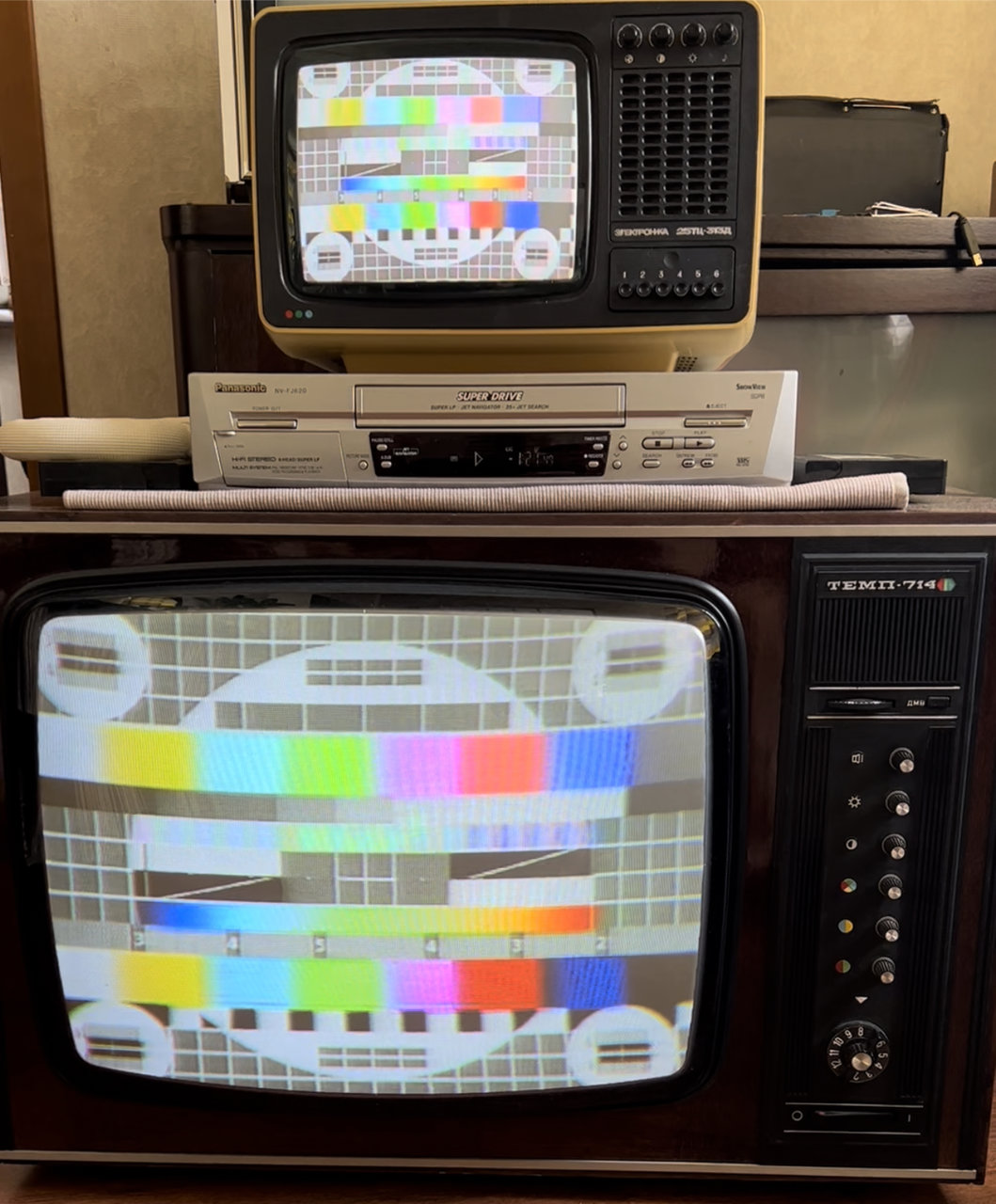

Вот вам красивая картинка )

xsite

ssmmiill , ну скорее всего, я просто привык к LG QLED ну или хотя бы к 3УСЦТ УЛПТЦ застряли где то в моем глубоком детстве, где мозг еще не понимал, что в углах где то не так сведено ))) Вот кстати еще вопрос, к знатокам ) Цветовая насыщенность регулируется, но в ноль не убирается, только если выкл...

xsite

Друзья, благодаря Andrey Smirnov, получил блок СКД-1 для установки в телевизор.
Кто-то сможет поделиться схемой его установки и подключения?
Кнопки у меня тоже нет - но поставлю какую нибудь стандартную.

Время появилось, руки дошли, хочется наконец то это все доделать.

xsite

Andrey Smirnov,

написал вам в лс

xsite

VMM3105,
Ельяшкевич?

xsite

VMM3105,
Спасибо большое за отличные сканы статей. Очень все доступно написано.
Подскажите, там на первой странице абзац заканчивается словами про регулировку подушки. Не пойму про какую плату там написано? Это про УПИМЦ?

xsite

Andrey Smirnov,
ух! поищите пожалуйста, думаю о цене договоримся. С удовольствием у Вас его приобрету. Лишним в данном ТВ он точно не будет!

xsite

Klyaklyometr, VMM3105, A.T.,
Спасибо за консультацию! Обязательно попробую и напишу здесь.

xsite

Rrr751 , История простая. Стоял в квартире по которой долгое время шли наследственные споры. Квартира пустовала лет 20-30 Собственно новые хозяева разбирали капсулу времени. Полностью обставленная квартира в стиле 80х с такой же техникой и вещами. Постараюсь подробно все отфтоткать... к сожалению в...

xsite

Артём Памшев,
Я из Москвы. Честно говоря сам удивлен... просто подключил коллективную антенну, проверить... пошло все в цвете... всего на ТВ удалось поймать 5 каналов в СЕКАМ. ДМВ у него нет, к сожалению.

xsite

Боже - дай мне сил )))
Оно вообще могло само уйти от времени? блин... телек считай сам распаковывал и доставал из коробки.
Даже коробку от него сохранил на память )

xsite

Есть какая либо более или менее понятная и описанная методика для настройки динамического сведения?

xsite

Oleg456, old_hippie,
Расскажите про дельту поподробнее.
Я так понял это треугольная пластиковая часть на ОС. где магниты сведения статического синий красный зеленый?
Я сейчас рукой попробовал - ну вообще она двигается туда сюда...

xsite

old_hippie,
Где у него регулировка подушки? есть же такой подстрочник?
Хочется с него начать

xsite

f117, Спасибо.
Как это работает я понимаю.
К телевизору подключен Телетест Ласпи 01. Соотвественно сетчатое поле так же видно.
Статическое сведение идеально.

Это я к тому, что я в все же немного в теме.

xsite

http://forumimage.ru/uploads/20220222/164553933211566536.jpg http://forumimage.ru/uploads/20220222/164553936107171386.jpg http://forumimage.ru/uploads/20220222/164553938392194543.jpg http://forumimage.ru/uploads/20220222/164553940254107864.jpg http://forumimage.ru/uploads/20220222/16455394260012436...

xsite

Здравствуйте. Никак не могу настроить динамическое сведение у Темп 714 ТВ новый. То есть не использовался. Мне достался в коробке с документами и ЗИПом. Кинескоп и лампы соответственно нулевые. Включился сразу. Из недостатков - шумят регуляторы. Плохое динамическое сведение. Искажения подушка В оста...

xsite

old_hippie,
Именно так и настраивал.
Все равно уплывает с прогревом синхронизация...

Я грешу либо на обвязку, либо на лампу... она бедная сильно не в режиме работала некоторое время. пока я разбирался с проблемами.
Думаю что обвязку всю заменю и лампу.. и далее уже буду смотреть.

xsite

old_hippie,
Ну он настраивается сердечником в этой пресловутой катушке.
Им и удалось настроить синхронизацию так, что бы изображение в принципе было на экране.
До этого строки бежали только так.
А сейчас изображение стоит... но норовит сползти то влево то вправо. Дергается как бы.

xsite

Синхронизация срывается все время. Прямо очень тяжко ее поймать. Хотя поймать получается. Думаю все же уставшая PCF80. Может быть из-за этого? Или все же обвязка?

xsite

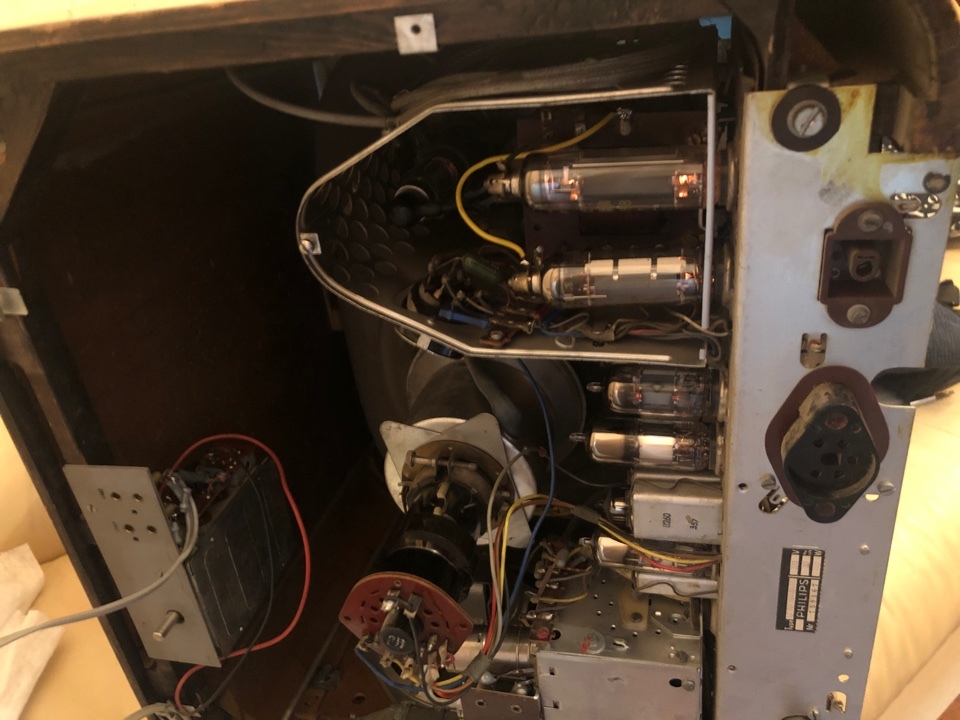

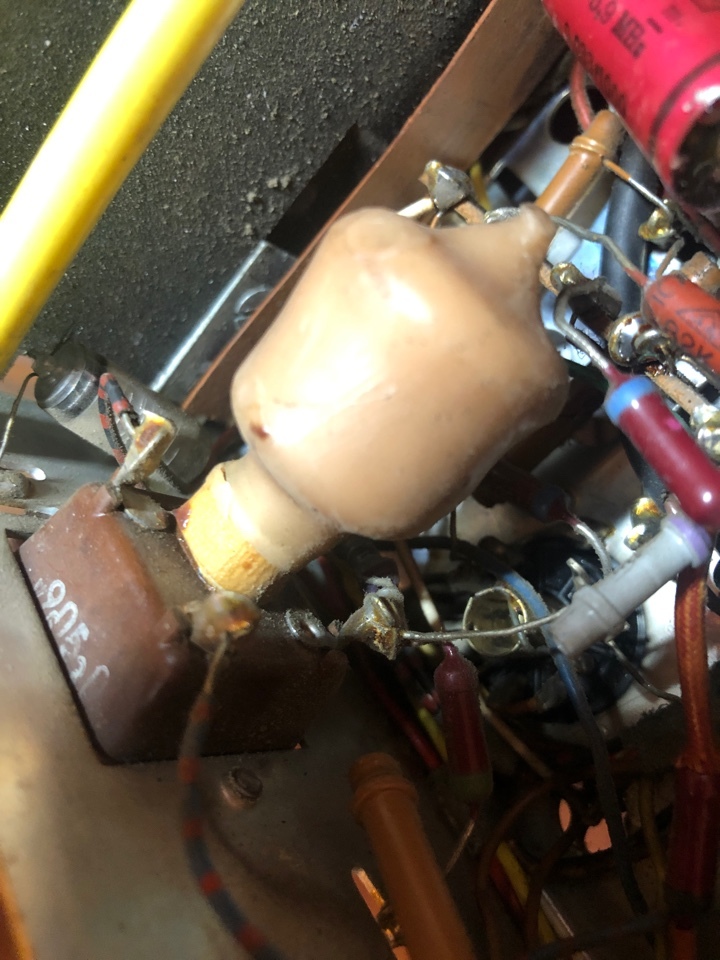

Несколько фоток.

xsite

old_hippie,

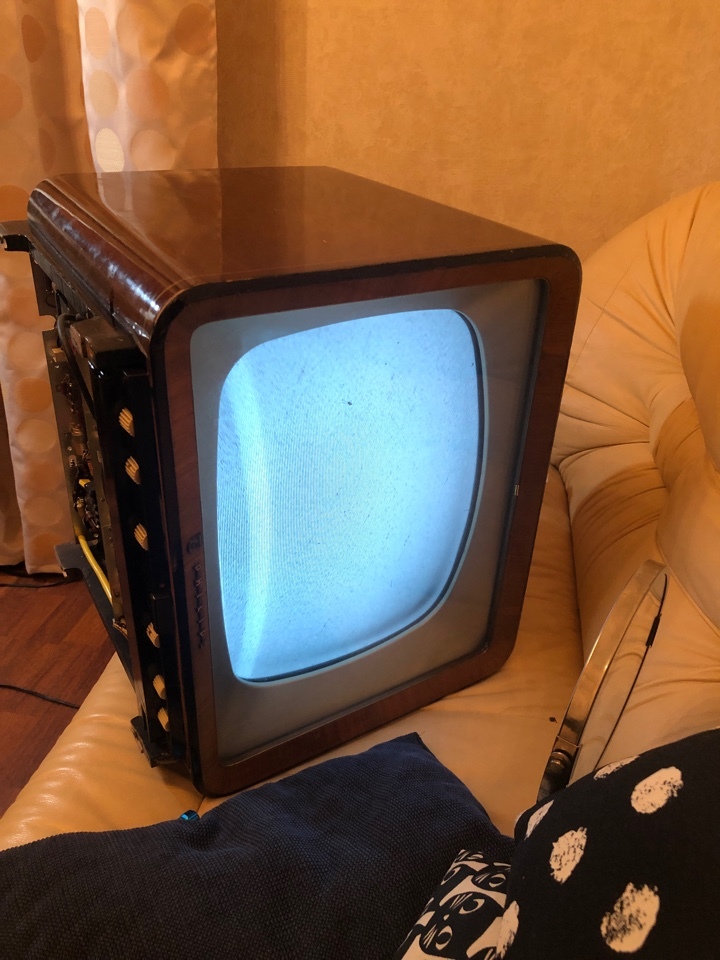

Бинго. С ней самой. Покрутил - появился растр.

xsite

Вообщем начал проверять катушку S33. Общая 120 ом. на отводе 20 ом. Пришлось ее выпаивать. Это то еще приключение. Там навесной монтаж в 10 ярусов. припаял обратно. Включил, предварительно сняв анодный колпак с RO14. Смотрю (-22 вольта) появились. Причем изменяются с регулировкой яркости от (-18) до...

xsite

Oleg456,
R105 не в обрыве. Анодное присутсвует.

xsite

Oleg456,

Катушку проверю, спасибо за наводку.

xsite

Oleg456,
PCF80 менял - не помогло.

Вообще попробовал держать подольше включенный ТВ. Раскалился и начал гореть R101. Планирую поменять всю линейку С 100,101,102,103

xsite

old_hippie , Здравствуйте. С100 и R106 в норме. Их проверил сразу. Катод заземлённый - должен быть отдельный источник отрицательного смещения (в кадр не попал), он нужное напряжение выдаёт? Прикладываю больший кусок схемы. http://forumimage.ru/uploads/20211012/16340284198140333.jpg Если снять строч...

xsite

Здравствуйте. Прошу помощи. Пытаюсь запустить телевизор Philips Raffael - S. Проблема в том, что не запускается строчная развертка. Я не очень силен в ламповой технике. Из внешних проявлений: Раскаляется до красна анод у PL81. Напряжение на сетке 2 нога лампы, точка 10 - (-3) вольта. Должно быть (-2...
