Алексей_stay

Никакая смазка не поможет, т.к. причина в постоянке на РГ, проверьте емкости на плате УТ - 3,3 мкФ, поменяйте на пленку К73-17 или хорошую импортную, что найдете, можно поставить на 4,7 мкф, проверьте потенциал на контрольной точке на выходе УТ - должно быть половина напряжения питания, около 15,5-1...

Алексей_stay

Не скажу за Барк, слушаю исключительно Бриг первой версии:

Алексей_stay

Добавил...

Алексей_stay

Коллега MDN, невнимательно читаете текст. Все транзиторы в УМ проверены и подобраны по к-ту усиления. В заключение, заменены подстроечные резисторы на металлокерамику: http://forumimage.ru/uploads/20160320/145847867653479057.jpg Теперь усилитель проходит длительный тест [:-} http://forumimage.ru/upl...

Алексей_stay

Коллеги, выкладываю фото еще одного замечательного аппарата. Что сделано: 1. Заменены все электролиты на Hitano ESX, Nichicon Muse 2. Транзисторы в УМ подобраны по к-ту усиления, выходные транзисторы заменены на 2Т808А, из старых запасов, 1985 года, с подобранным к-том усиления около 50 при токе кол...

Алексей_stay

Конденсаторы Hitano серии ELR неплохие, но у них заявлен срок службы при предельной температуре 1000 часов, поэтому я использую в УМ Брига конденсаторы Nichicon серии Muse, типа KZ или Hitano серии ESX со сроком службы 5000 часов. Я подробно рассказывал о выборе конденсаторов в теме о ремонте Корвет...

Алексей_stay

Ленинград, ЮТ на ул.Торжковской, конец 80-х, Орбита-106, некондиция, цена 100 руб. + 25 руб. на руки продавцу за приведение в полностью рабочее состояние... Эх, было время :thumbs_up http://forumimage.ru/uploads/20160205/145470271321835294.jpg http://forumimage.ru/uploads/20160205/145470280561284918...

Алексей_stay

По существу вопроса : достался первой версии 1981 года. Замена во входных каскадах кт342 на 2sc3199 (что было под рукой), полная замена электролитов во входном, РТ и УМ, увеличение кондёров С2,С3, С5 в блоке У3 в разы. Затем !!!. перепайка на силовом трансформаторе с 12 на 11, и с 15 на 16 контакты...

Алексей_stay

Коллеги, Я очень рад, что данная тема живет и интересна. Я в последнее время не проявлялся, т.к. не занимался Бригом. Но тут на днях приключилось следующее: один из моих усилителей 1-й версии внезапно перестал реагировать на регулировку тембра по ВЧ. Пришлось разбираться. Виной всему оказался неодно...

Алексей_stay

Замените микросхему D26 К157УД2 и будет вам счастье

Алексей_stay

Посмотрите цепь питания светодиодов, которые гаснут. Они, насколько я помню, запитываются через источник тока на транзисторе, ток задается стабилитроном в базовой цепи и резистором в цепи эмиттера транзистора. Схемка, конечно, наворочена, но разобраться можно

Алексей_stay

Коллеги! Недавно восстанавливал и настраивал Бриг 1980 года. Установил ток покоя каждого канала УМ 90 мА, в соответствии с инструкцией по ремонту: http://forumimage.ru/uploads/20150317/142660839829646345.jpg затем полностью собрал и погонял его несколько суток. Не понравился довольно ощутимый нагрев...

Алексей_stay

Ну вот вы и ответили на свой вопрос - проблема в больших банках, скорее всего одна разряжается при выключении питания быстрее, УМ перекашивает по питанию, а т.к. питание дифкаскада в УМ формируется из питания оконечного каскада, дифкаскад перекашивает и на выходе получается слышимый вами хрюк. Реком...

Алексей_stay

Сначала без разборки усилителя, прослушайте хрюк при выключении питания, установив регулятор громкости на минимум. Затем попробуйте уменьшить ток покоя оконечного каскада УМ и, сохраняя громкость на минимуме, прослушайте хрюк при выключении питания. Если будет изменение - виноваты большие банки, есл...

Алексей_stay

Коллеги! Вы предлагаете бороться со следствием, а я с причиной. :ROFL: Усилитель с таким неустойчивым поведением при выключении питания не может хорошо звучать. Что-то не в порядке с питанием или настройками усилителя. Можно городить огород с мгновенным отключением реле при выключении питания, но эт...

Алексей_stay

Подтверждаю, что реле отпускает с задержкой, но никакого хрюка в колонках нет.

Так что копайте усилитель, а именно - смотрите на переходные процессы при выключении питания. Кроме УМ, УК и УТ также могут такой эффект давать.

Алексей_stay

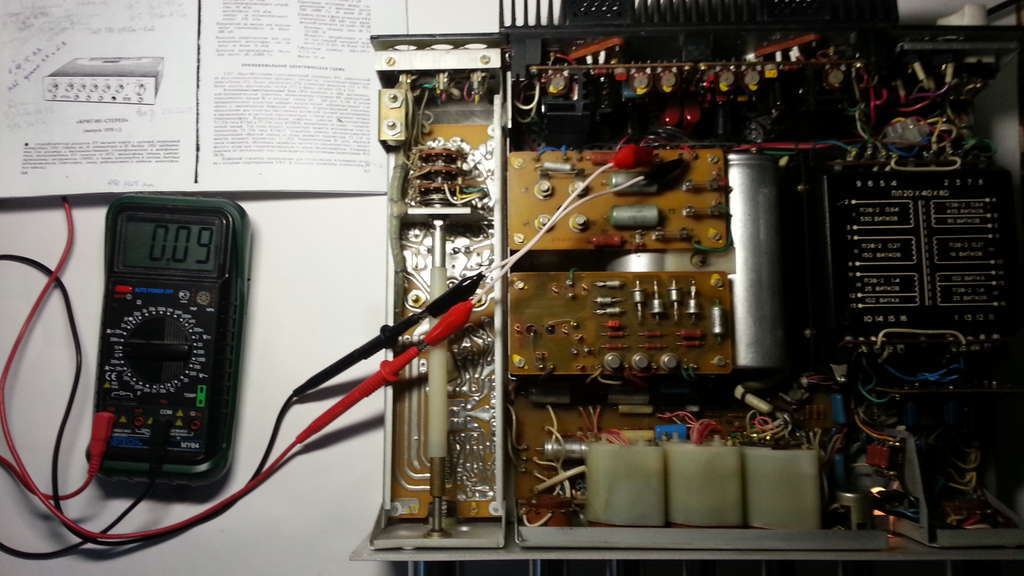

Вот прямо сейчас настраиваю один из своих Бригов:

Алексей_stay

Коллеги, не торопитесь погружаться в схемотехнику :acute: . Строим причинно-следственную связь: - ТС заменил большие банки в питании УМ и ничего больше не трогал - до замены банок (до того, как они вышли из строя) хлопков не было, после замены появились - схема защиты работает исправно, реле включае...

Алексей_stay

Еще добавлю к тому "А эталон что?". Есть такой проект замечательного и талантливого музыканта Tobias'а Sammet'а как Avantasia. В альбоме 2008го года есть песня "Carry me over" в которой второй куплет барабанщик играет используя тарелку типа "sizzle" (посверленная и с вставленными заклепками). На CD...

Алексей_stay

Вещь хорошая, но руки приложить придется - см. тему про ремонт Корвет УП-028 с фото.

Алексей_stay

Да, и не забудьте поменять емкости в ТКРГ, их утечка также может привести к указанным вами симптомам:

Алексей_stay

YaIgor А зачем макс громкость? У меня на половине уже в перегруз уходят оконечники от него. И при выключенном темброблоке и ТК шум от громкости не меняется. А так-убрать кучу оперов меня это сильно не нравится , я использую вместо прадвар.,Корвет УП-028 Амфитон УП-003 в паре с УМ-038 мне он по звук...

Алексей_stay

24 дороги это же круто!!! На 1 дорогу записывать ворчание жены типа "Вот еще одна громоздкая и совершенно ненужная штука в квартире..." На вторую - плачь младшего ребенка, типа "А мне что Дед Мороз принес???" На третью - вой старшего, типа "Вот всегда папе все приносят, а мне вот никогда ничего не д...

Алексей_stay

На мой взгляд, ТС просто потерялся... Для того, чтобы от одного берега доплыть до другого, нужно, как минимум, иметь направление. В случае с музыкой и аппаратурой звуковоспроизведения, человек должен самому себе ответить на вопросы: 1. Что из музыки мне нравиться? Какие музыкальные стили? Слышит ли ...

Алексей_stay

Коллеги!
Спасибо за комментарии. Прибор замечательный, на праздниках сделаю профилактику.

Алексей_stay

Ух ты!!! Вот уж объяснили так объяснили! Спасибо!

Алексей_stay

Просто такое впечатление что ТС впервые добрался до осциллографа а умных словей скопилось уже много .. А для аудио или не для аудио - никакой осциллограф мозги не заменит и не улучшит .. Это струмент .. :flood: Где я и где Вы? Дальше продолжать? :haha: А теперь по делу. Достался мне такой осциллогр...

Алексей_stay

Уважаемые коллеги! При изучении схемы осциллографа С1-68 пришел к очевидному выводу, что данный прибор предназначен для изучения меееееедленных процессов с малой амплитудой. В связи с этим, вопросы: 1. Каково основное назначение прибора с учетом диапазона отображаемых частот 0,06 Гц - 1 МГц 2. Какие...

Алексей_stay

Не звучит, не поет, нет того прозрачного-хрустального звука, которым обладает мой Амфитон. Уважаемый коллега, вы сами практически ответили на свой вопрос. Восприятие звучания - понятие субъективное и зависит от многих психофизиологических факторов. Вы привыкли слушать вашу любимую музыку на вашем л...

Алексей_stay

И это безумно трогательно. Не менее трогательно лицезреть реакцию на заклинания типа "EL34!", а в ответ - "ыыыыыыыыыыыы" :crazy: Самое трогательное - это аромат, которым пропитана ваша одежда после посещения очередной помойки, но нам этого не понять в полной мере, т.к. мы бываем на помойке только ч...

Алексей_stay

Бурный поток сознания. Можно сказать, фонтан. Прямо по Козьме Пруткову. Чего аффтор в оконцовке хочет добиться - он, разумеетца, не знает. Плунжер, вы добиваетесь, с переменным успехом, звонкой монеты. Это понятно. Я, же, занимаюсь некоторыми опытами безвозмездно, это вам непонятно. Ферштейн? К каж...

Алексей_stay

Интересная тема :thumbs_up Хочу внести некоторую поправку. Винил уже сам по себе является 2-й или 3-й копией с оригинала, коим зачастую является магнитная лента. В то же время, хороший CD является первой цифровой копией с оригинала, т.е. существенно ближе к оригиналу! В случае, если оригинал пишется...

Алексей_stay

Решил собрать аналогичную музыкальную схему для другой комнаты, а именно: ноутбук - USB ЦАП - Бриг - Эстония. Оказалось, что практически исчезли из продажи ЦАПы Асус Xonar Essence One. Начал изучать вопрос - за последние год-два цена на них резко выросла, сначала появились модификации со сменными ОУ...

Алексей_stay

открываем электрическую принципиальную схему: 1)Везде! комплектуха на уровне того времени: КТ315, КТ342, КТ602. Ну да бог с ним, другого не было. 2)Мощник:Та же РТ УКУ020, чуть тюнингованая, но, однако же, никто не пищит от восторга и нет "Слюней и соплей" от звучааааанеееея. Что мы видим? 10мкФ ПО...

Алексей_stay

Алексей, а у Вас бриг какой версии? Я слушал с 021 какой-то из последних, и с родным усилком, на мой взгляд, 021 играют гораздо лучше. А еще можно попробовать использовать только родной УМ. Меня устраивает первая версия Брига, созданного при участии уважаемого АМЛ... Про остальные версии не скажу, ...

Алексей_stay

Сформировалась следующая схема для аудио: 1. Ноутбук HP Probook 6570b с лицензинонной Windows 7 64 и 8 ГБ памяти - док-станция A34 с выносным блоком питания 230W - USB 3.0 - USB ЦАП Asus Xonar Essence One - Бриг-001 - 35АС-021 2. Воспроизведение flac и ape на проигрывателе Foobar2000 с установленным...

Алексей_stay

Вот на этих вот фото видны емкости синего и желтого цветов - За ёмкости не знаю, но вот на плате УТ стоит V13, а на нём что-то типа радиатора??? Можете просвятить про это подробнее, что там такое надето на кт315? Удивительный вопрос! Конечно это радиаторы на выходные транзисторы предварительного ка...

Алексей_stay

Все же решился на HP Probook 6570b. В нем есть все, кроме spdif. Начинаю осваивать, сейчас на нем работаю.

Алексей_stay

Алексей_stay , с SPDIF не искал.Но на скорую руку FireWare еще есть....Но денег хотят до черта.Например из предложений от MSI http://stylus.com.ua/ru/products/descriptions/151886/index.html Наконец-то дельный совет. Спасибо! Я в этом направлении и двигаюсь, присматриваюсь к HP предыдущего поколения...

Алексей_stay

1) 1394 - вот именно, что устарел, всё... 2) Проще телек поменять 3) Болванки ? В наше время? Это ретроградство. 1. 1394 устарел, а чем тогда видео с цифровой камеры порекомендуете захватывать? USB 3.0? 2. телик менять не резон - плазма выдает умеренно насыщенную, естественную картинку, не утомител...

Алексей_stay

Куда-то дискуссия у нас укатилась не туда... 187 у меня каналов, из них 26 в HD качестве... и телевизор у меня самый простой - плазма panasonic 1920 на 1080 без наворотов... но речь-то не об этом, просто современная техника позволяет легко подключаться по радиоканалу как к и-нету. так и к iptv, но с...

Алексей_stay

Просто ноут у меня постоянно подключен по DVI-D-HDMI к FHD плазме. Спорт хорошо смотреть именно HD каналы, например:

На фото изображение слегка смазано из-за большой выдержки, на самом деле изображение четкое.

Алексей_stay

А зачем его менять,если он справляется с Вашими задачами? Ноут справлялся с задачами до недавнего времени, но требования растут, появляется интересная периферия. В частности, недавно поменял роутер. Новый роутер дает возможность смотреть цифровое ТВ на ноуте без проводов, подключение по WiFi, естес...

Алексей_stay

Уважаемые коллеги! Выбираю ноутбук на замену своему старенькому Acer Aspire 5684 Wlmi 2004 года выпуска. Требования к буку простые: 1. Вывод цифрового аудио по s/pdif, желательно с возможностью передискретизации - 44 - 88 - 96 - 192 кГц 2. Вывод цифрового видео в формате FullHD 1920 на 1080 на внешн...

Алексей_stay

Восстановите усил в оригинале ,так он большую ценность имеет чем переделанный на импорт ,он уже раритет.Бриг и не переделанный очень хорошо звучит. Хорошее улучшать - только портить. Вы для начала ответьте на вопрос: что вам не нравится в звуке. Ответьте не для других, для себя ответьте, чего вам н...

Алексей_stay

Вот мой экземпляр золотистого Брига (нижний на фото), таким мне достался, ничего с панелью не делал

. Это как же надо его обкуривать до такого состояния? Курильщики, поделитесь технологией

Алексей_stay

Это лак бесцветный желтеет от старости. Непохоже на лак... хотя может быть. Но то, что первые образцы Бригов выпускались в золотистом цвете доподлинно известно из истории Брига уважаемого АМЛ: http://www.aml.nm.ru/brig.htm#brig "...В 1974 году уже появились опытные образцы усилителя „Бриг” с золот...

Алексей_stay

Это про то, чем плох этот 4/1, штоле? Я же выше про это уже много говорил! А тут еще и эффект Эрли вспомнили… Именно в "этажерочно-штабелевидном" ВК этот самый "эффект" наступит намного раньше, нежели в одноэтажном. Даказательства просто лежат на поверхности их даже смешно приводить… (делить на 2 у...

Алексей_stay

Коллеги! Вот фото внутренностей еще одного Брига из самых первых, по утверждению продавца на авито, производства 1974 года: http://forumimage.ru/uploads/20140704/140450218167546072.jpg Сразу бросается в глаза: 1. селектор входов располагается на передней панели и к нему тянется толстый жгут экраниро...

Алексей_stay

IVS писал(а): "каскод" и транзистор с ОБ???

Согласен, погорячился...
